Matrix TF30 Bedienungsanleitung Seite 7

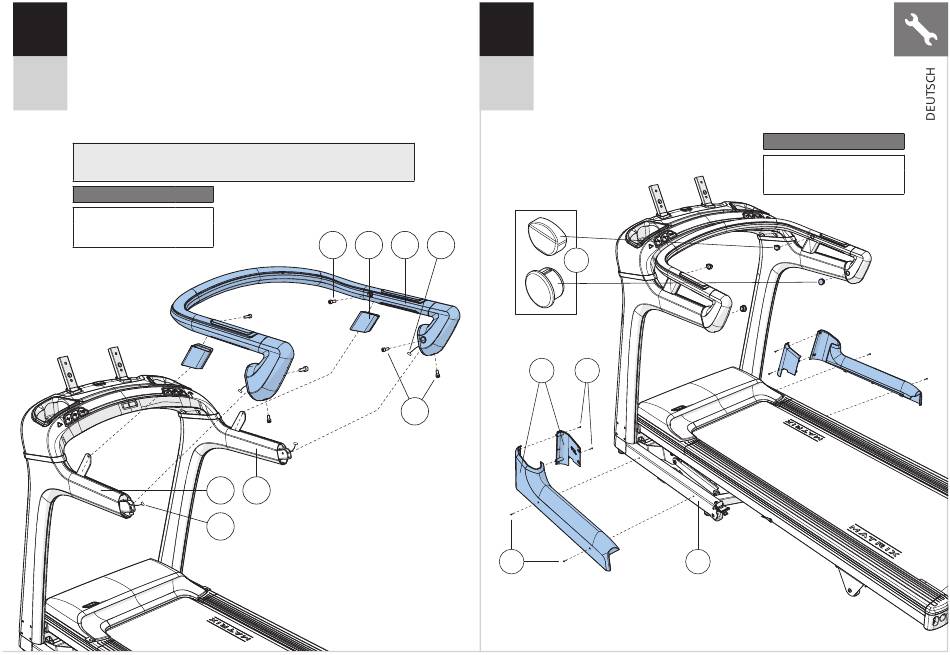

A Legen Sie sich die BESCHLAGTEILE FÜR SCHRITT 3 ZURECHT.
3
B Setzen Sie die HANDGRIFFUMMANTELUNGEN (8) von oben auf die
KONSOLENMASTE (1 & 5).
C Schließen Sie die KONSOLENKABEL (4) an, entfernen Sie die Kabelbinder
TF30
und verstauen Sie die Kabel im Innern der KONSOLENMASTE (1 & 5).
D Bringen Sie den HANDGRIFF (9) an den KONSOLENMASTEN (1 & 5)
TF50
an. Verwenden Sie dafür 2 SCHRAUBEN (H) und 4 SCHRAUBEN (I).
Ziehen Sie sie auf ein Drehmoment von 15 Nm/11 lb-ft an.
E Ziehen Sie alle in Schritt 1 – 3 verwendeten Schrauben fest.
Hinweis: Achten Sie darauf, keine Kabel einzuklemmen, wenn Sie den
Handgriff anbringen.
Beschlagteile für Schritt 3
Beschreibung Menge
H Schraube 2
I Schraube 4
H 8
1 5
4
A Legen Sie sich die BESCHLAGTEILE FÜR SCHRITT
4
4 ZURECHT.
B Stecken Sie 4 HANDGRIFFKAPPEN (10) in den
HANDGRIFF (9).
TF30
C Befestigen Sie die SOCKELRAHMENABDECKUNGEN (11)
von innen mit 2 SCHRAUBEN (J) und von außen mit
TF50
2 SCHRAUBEN (K) am SOCKELRAHMEN (2).
D Wiederholen Sie die Schritte an der anderen Seite.
9 4
10
11
I
K
J
2
Beschlagteile für Schritt 4
Beschreibung Menge
J Schraube (10 mm) 4
K Schraube (30 mm) 4
7
