Matrix TF30 Bedienungsanleitung Seite 11

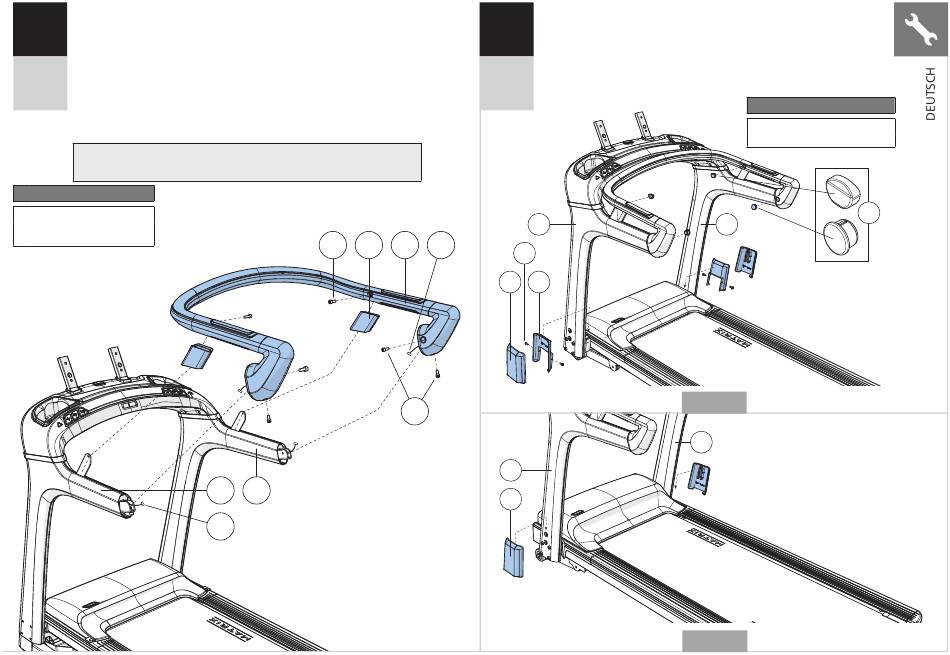

A Legen Sie sich die BESCHLAGTEILE FÜR SCHRITT 3 ZURECHT.
3
B Setzen Sie die HANDGRIFFUMMANTELUNGEN (8) von oben auf die
KONSOLENMASTE (1 & 5).
C Schließen Sie die KONSOLENKABEL (4) an, entfernen Sie die Kabelbinder
und verstauen Sie die Kabel im Innern der KONSOLENMASTE (1 & 5).
T50
T70 D Befestigen Sie den HANDGRIFF (9) mit 2 SCHRAUBEN (H) und
4 SCHRAUBEN (I) an den KONSOLENMASTEN (1 & 5). Ziehen Sie sie
auf ein Drehmoment von 15 Nm/11 lb-ft an.
E Ziehen Sie alle in Schritt 1 – 3 verwendeten Schrauben fest.
Hinweis: Achten Sie darauf, keine Kabel einzuklemmen, wenn Sie den
Handgriff anbringen.
Beschlagteile für Schritt 3
Beschreibung Menge
H Schraube 2
I Schraube 4
H 8
1 5
4
A Stecken Sie 4 HANDGRIFFKAPPEN (10) in den HANDGRIFF (9).
4
B Schieben Sie DIE ÄUSSEREN SOCKELRAHMENABDECKUNGEN (11)
über die Schrauben unten an die KONSOLENMASTEN (1 & 5).
C Nur T50: Legen Sie sich die BESCHLAGTEILE FÜR SCHRITT 4 ZURECHT.
T50
D Nur T50: Befestigen Sie die INNEREN SOCKELRAHMENABDECKUNGEN (12)
T70 mit 4 SCHRAUBEN (J).
1
9 4
J
11 12
I
1
11
Beschlagteile für Schritt 4 (nur T50)
Beschreibung Menge
J Schraube 4
10
5
T50
5
T70
11
