BELANGRIJK : Draai geen bouten vast voordat stap 3 voltooid is.
1
A Open DE SET BEVESTIGINGSMATERIAAL VOOR STAP 1.

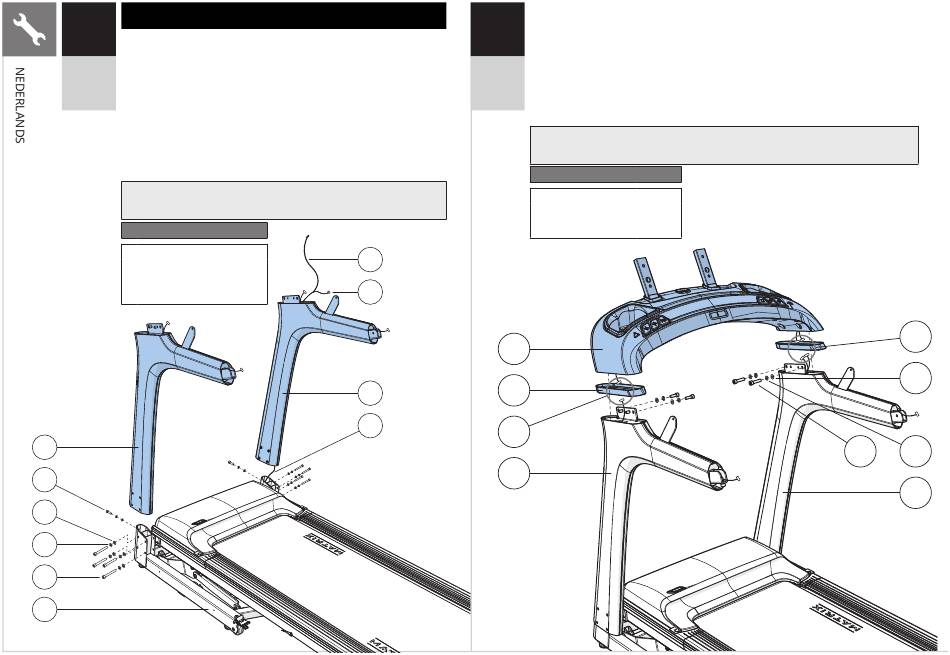

B Bevestig de LINKER CONSOLEMAST (1) op het BASISFRAME (2) met
4 BOUTEN (A), 4 VEERRINGEN (B) en 4 VLAKKE SLUITRINGEN (C)
TF30
vanaf de zijkant en 1 BOUT (D), 1 VEERRING (B) en 1 VLAKKE
TF50
SLUITRING (C) vanaf de achterkant. Draaimoment van 20 Nm/15
lb-ft.
C Maak de GELEIDEDRAAD (3) vast aan de CONSOLEKABEL (4) en
trek de geleidedraad door de RECHTER CONSOLEMAST (5). Nadat
u de geleidedraad door de mast hebt getrokken, moet het uiteinde
van de consolekabel zich boven aan de mast bevinden. Maak de
geleidedraad los en gooi hem weg.
OPMERKING: let goed op dat u geen kabels vastknelt terwijl u de rechter
consolemast bevestigt.
Bevestigingsmateriaal voor stap 1
Beschrijving
A Bout
B Veerring
C Vlakke sluitring
D Bout
1
D
C
B
A
2
16
Aantal
3
8
10
10
4
2
5
4
Open HET BEVESTIGINGSMATERIAAL VOOR STAP 2.
A
2
B Plaats DE INZETSTUKKEN VOOR DE CONSOLEMAST (6) boven op
DE CONSOLEMASTEN (1 & 5).
C Verbind de CONSOLEKABELS (4), verwijder de kabelbinders, duw de kabels in de
TF30
CONSOLEMASTEN (1 & 5) en schuif de CONSOLEBASIS (7) in de consolemasten.
D Bevestig de CONSOLEBASIS (7) op de CONSOLEMASTEN (1 & 5) met 4 BOUTEN (E),
TF50
4 VEERRINGEN (F) en 4 VLAKKE SLUITRINGEN (G). Draaimoment van 20 Nm/15
lb-ft.
OPMERKING: let goed op dat u geen kabels vastknelt terwijl u de consolebasis
bevestigt.
Bevestigingsmateriaal voor stap 2
Beschrijving Aantal
E Bout 4
F Veerring 4
G Vlakke sluitring 4
7
6
4
1
4
G
E F
