IMPORTANT: Ne serrez pas les boulons avant
1
d'avoir complété la troisième étape.

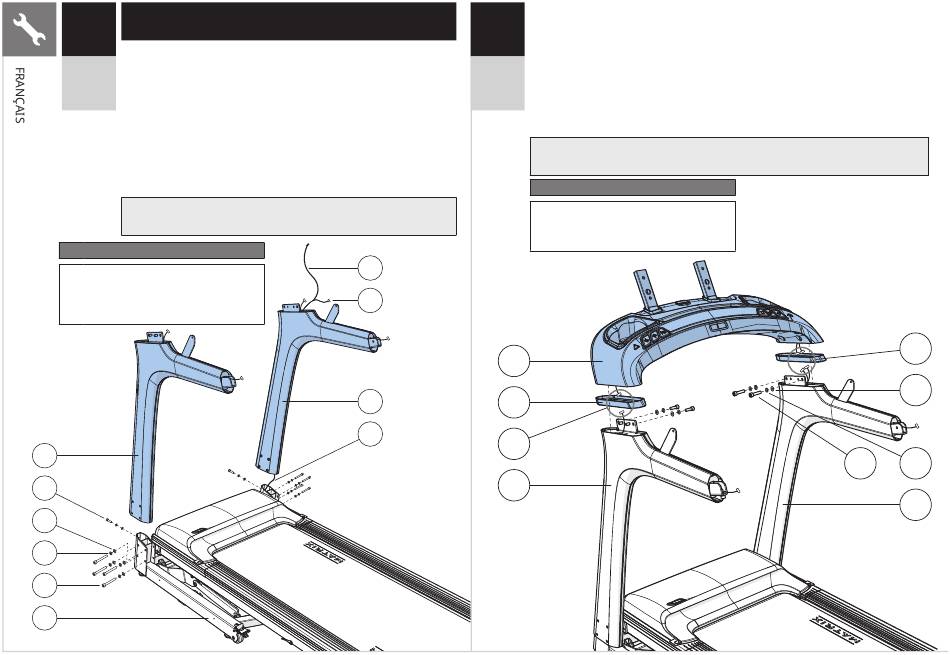

A Ouvrez le KIT COMPRENANT LES PIÈCES DE FIXATION POUR LA
PREMIÈRE ÉTAPE.
TF30
B Fixez LE MONTANT GAUCHE DE LA CONSOLE (1) au CADRE
PRINCIPAL (2) en utilisant 4 BOULONS (A), 4 RONDELLES
TF50
ÉLASTIQUES (B) et 4 RONDELLES PLATES (C) sur le côté et
1 BOULON (D), 1 RONDELLE ÉLASTIQUE (B) et 1 RONDELLE PLATE
(C) sur l'arrière. Serrez à un couple de 20 Nm/15 lb-ft.
C Fixez LE CÂBLE CONDUCTEUR (3) au CÂBLE DE LA CONSOLE (4)
et tirez le câble conducteur à travers LE MONTANT DROIT DE LA
CONSOLE (5). Après avoir tiré le câble conducteur à travers le montant,
l'extrémité supérieure du câble de la console devrait être située sur le
dessus du montant. Détachez et retirez le câble conducteur.
REMARQUE : prenez garde de ne pincer aucun câble lors de
l'installation du montant droit de la console.
Kit de pièces de fixation pour la première étape
Description
A Boulon
B Rondelle élastique
C Rondelle plate
D Boulon
1
D
C
B
A
2
26
3
Qté
8
10
4
10
2
5
4
Ouvrez le KIT COMPRENANT LES PIÈCES DE FIXATION POUR LA DEUXIÈME ÉTAPE.
A
2
B Placez LES CARTERS DE LA CONSOLE (6) au-dessus des MONTANTS DE
LA CONSOLE (1 ET 5).
C Branchez les CÂBLES DE LA CONSOLE (4), retirez les attaches pour câble
TF30
et rentrez les câbles à l'intérieur DES MONTANTS DE LA CONSOLE (1 ET 5).
Faites ensuite glisser LA BASE DE LA CONSOLE (7) dans ses montants.
TF50
D Fixez LA BASE DE LA CONSOLE (7) à SES MONTANTS (1 ET 5) en utilisant
4 BOULONS (E), 4 RONDELLES ÉLASTIQUES (F) et 4 RONDELLES PLATES (G). Serrez
à un couple de 20 Nm/15 lb-ft.
REMARQUE : prenez garde de ne pincer aucun câble lors de l'installation de la base
de la console.
Kit de pièces de fixation pour la deuxième étape
Description
E Boulon
F Rondelle élastique
G Rondelle plate
7
6
4
1
Qté
4
4
4
E
4
G
F
