IMPORTANT: Ne serrez pas les boulons avant
1
d'avoir complété la troisième étape.

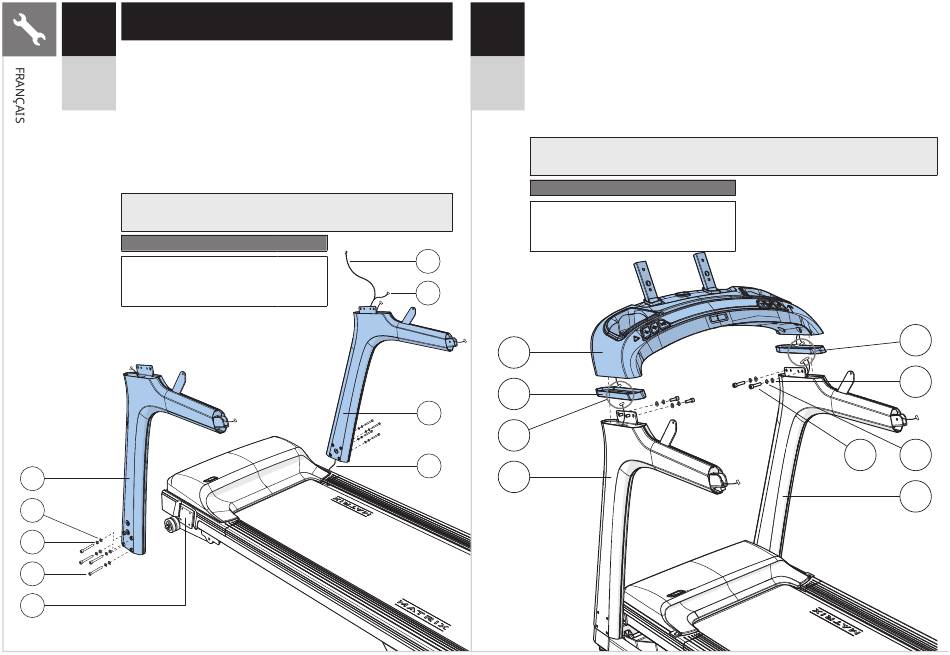

Ouvrez le KIT COMPRENANT LES PIÈCES DE FIXATION POUR
A
LA PREMIÈRE ÉTAPE.
T50
B Fixez LE MONTANT GAUCHE DE LA CONSOLE (1) au CADRE
T70
PRINCIPAL (2) en utilisant 4 BOULONS (A), 4 RONDELLES
ÉLASTIQUES (B) et 4 RONDELLES PLATES (C). Serrez à un couple de
30 Nm/22 lb-ft.
C Fixez LE CÂBLE CONDUCTEUR (3) au CÂBLE DE LA CONSOLE (4) et tirez
le câble conducteur à travers LE MONTANT DROIT DE LA CONSOLE (5).
Après avoir tiré le câble conducteur à travers le montant, l'extrémité
supérieure du câble de la console devrait être située sur le dessus
du montant. Détachez et retirez le câble conducteur.
REMARQUE : prenez garde de ne pincer aucun câble lors de l'installation
du montant droit de la console.
Kit de pièces de fixation pour la première étape
Description
A Boulon
B Rondelle élastique
C Rondelle plate
1
C
B
A
2
30
3
Qté
8
8
4
8
5
4
A Ouvrez le KIT COMPRENANT LES PIÈCES DE FIXATION POUR LA DEUXIÈME ÉTAPE.
2
B Placez LES CARTERS DE LA CONSOLE (6) au-dessus des MONTANTS DE LA
CONSOLE (1 ET 5).
C Branchez les CÂBLES DE LA CONSOLE (4), retirez les attaches pour câble et rentrez
les câbles à l'intérieur DES MONTANTS DE LA CONSOLE (1 ET 5). Faites ensuite
T50
glisser LA BASE DE LA CONSOLE (7) dans ses MONTANTS (1 ET 5).
T70
D Fixez LA BASE DE LA CONSOLE (7) à SES MONTANTS (1 ET 5) en utilisant
4 BOULONS (E), 4 RONDELLES ÉLASTIQUES (F) et 4 RONDELLES PLATES (G). Serrez
à un couple de 20 Nm/15 lb-ft.
REMARQUE : prenez garde de ne pincer aucun câble lors de l'installation de la base
de la console.
Kit de pièces de fixation pour la deuxième étape
Description
E Boulon
F Rondelle élastique
G Rondelle plate
7
6
4
1
Qté
4
4
4
E
4
G
F
5
