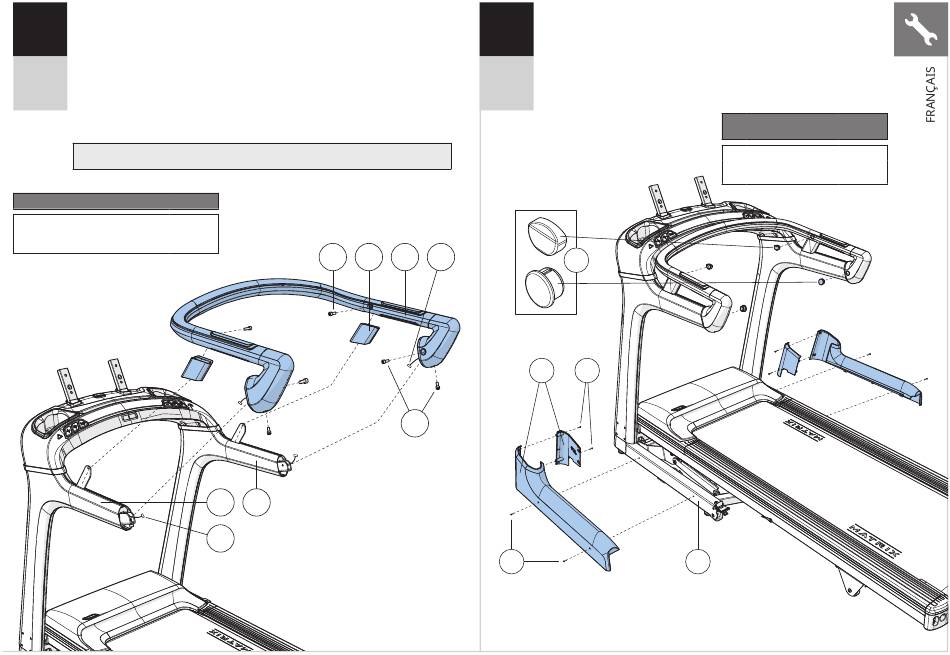

A Ouvrez le KIT COMPRENANT LES PIÈCES DE FIXATION POUR LA TROISIÈME
3
ÉTAPE.
B Placez LES COUVERCLES POUR POIGNÉES (8) au-dessus des MONTANTS
DE LA CONSOLE (1 ET 5).
TF30
C Branchez les CÂBLES DE LA CONSOLE (4) et rentrez les câbles à l'intérieur
DES MONTANTS DE LA CONSOLE (1 ET 5).
TF50
D Fixez la POIGNÉE (9) aux MONTANTS DE LA CONSOLE (1 ET 5) en utilisant
2 BOULONS (H) et 4 BOULONS (I). Serrez à un couple de 20 Nm/15 lb-ft.
E Serrez tous les boulons de la première à la troisième étape.
Remarque : prenez garde de ne pincer aucun câble lors de l'installation de la poignée.
Kit de pièces de fixation pour la troisième étape
Description Qté
H Boulon 2
I Boulon 4
H 8
1 5
4
Ouvrez le KIT COMPRENANT LES PIÈCES DE FIXATION POUR
A
4
LA QUATRIÈME ÉTAPE.
B Insérez 4 EMBOUTS POUR POIGNÉE (10) sur LA POIGNÉE (9).
C Fixez LES PROTECTIONS DU CADRE PRINCIPAL (11)
TF30
à CE DERNIER (2) en utilisant 2 VIS (J) sur le côté intérieur
et 2 VIS (K) sur le côté extérieur.
TF50
D Répétez cette étape sur l'autre côté.
9 4
10
11
I
K
Kit de pièces de fixation
pour la quatrième étape
Description
J Vis (10 mm)
K Vis (30 mm)
J
2
Qté
4
4
27
