Matrix TF30 Bedienungsanleitung Seite 6

WICHTIG : Ziehen Sie die Schrauben erst fest, wenn Schritt 3
1
abgeschlossen wurde.

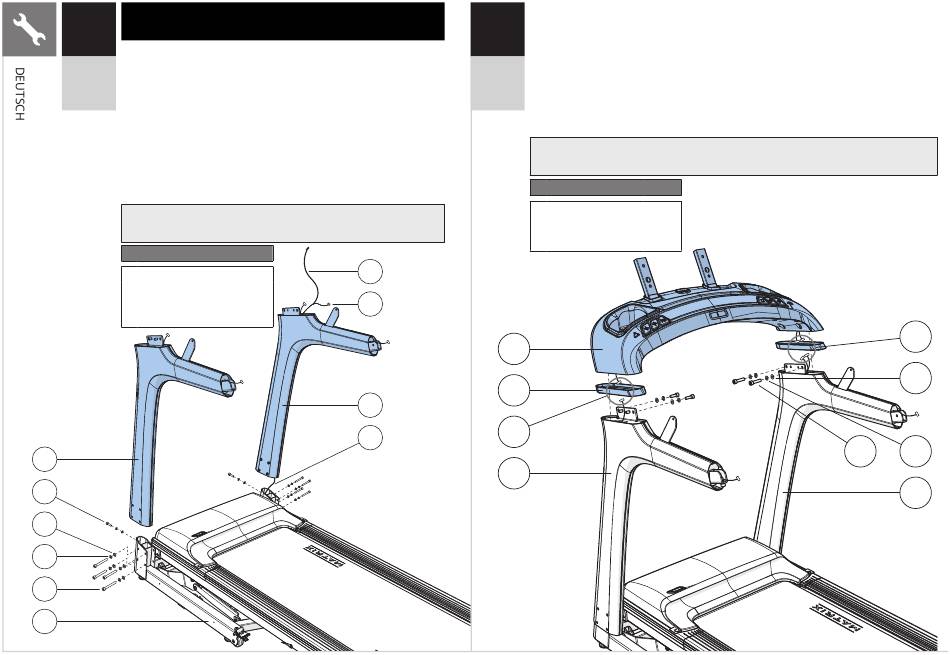

A Legen Sie sich die BESCHLAGTEILE FÜR SCHRITT 1 ZURECHT.
B Befestigen Sie den LINKEN KONSOLENMAST (1) seitlich mit
TF30
4 SCHRAUBEN (A), 4 FEDERSCHEIBEN (B) und 4 FLACHEN
TF50
UNTERLEGSCHEIBEN (C) und von der Rückseite mit
1 SCHRAUBE (D), 1 FEDERSCHEIBE (B) und 1 FLACHEN
UNTERLEGSCHEIBE (C) am SOCKELRAHMEN (2). Ziehen
Sie sie auf ein Drehmoment von 20 Nm/15 lb-ft an.
C Befestigen Sie den FÜHRUNGSDRAHT (3) am KONSOLENKABEL (4)
und ziehen Sie den Führungsdraht durch den RECHTEN
KONSOLENMAST (5). Nachdem Sie den Führungsdraht durch
den Mast gezogen haben, sollte sich das Konsolenkabel oben
am Mast befinden. Lösen und entfernen Sie den Führungsdraht.
HINWEIS: Achten Sie darauf, keine Kabel einzuklemmen, wenn Sie
den rechten Konsolenmast anbringen.
Beschlagteile für Schritt 1
Beschreibung
A Schraube
B Federscheibe
C Flache Unterlegscheibe
D Schraube
1
D
C
B
A
2
6
3
Menge
8
10
4
10
2
5
4
A Legen Sie sich die BESCHLAGTEILE FÜR SCHRITT 2 ZURECHT.
2
B Setzen Sie die KONSOLENMAST-SCHUTZKAPPEN (6) von oben auf die
KONSOLENMASTE (1 & 5).
C Schließen Sie die KONSOLENKABEL (4) an, entfernen Sie die Kabelbinder, verstauen
TF30
Sie die Kabel im Innern der KONSOLENMASTE (1 & 5) und schieben Sie den
KONSOLENSOCKEL (7) in die Konsolenmaste.
TF50
D Befestigen Sie den KONSOLENSOCKEL (7) mit 4 SCHRAUBEN (E), 4 FEDERSCHEIBEN (F)
und 4 FLACHEN UNTERLEGSCHEIBEN (G) an den KONSOLENMASTEN (1 & 5). Ziehen
Sie sie auf ein Drehmoment von 20 Nm/15 lb-ft an.
HINWEIS: Achten Sie darauf, keine Kabel einzuklemmen, wenn Sie den Konsolensockel
anbringen.
Beschlagteile für Schritt 2
Beschreibung Menge
E Schraube 4
F Federscheibe 4
G Flache Unterlegscheibe 4
7
6
4
1
4
G
E F
5
