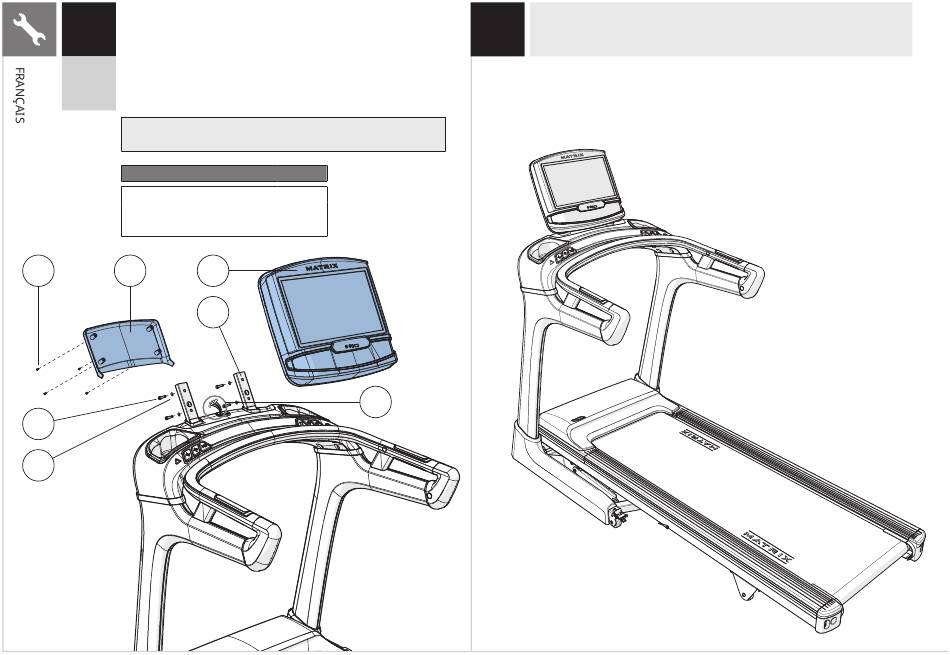

A Ouvrez le KIT COMPRENANT LES PIÈCES DE FIXATION POUR
5
LA CINQUIÈME ÉTAPE.
B Branchez les CÂBLES (4) sur la CONSOLE (12) et rentrez avec
précaution l'excès de câble dans la BASE DE LA CONSOLE (7).
C Fixez la CONSOLE (12) à sa BASE (7) en utilisant 4 BOULONS (L)
TF30
et 4 RONDELLES PLATES (M).
TF50
D Attachez la PROTECTION ARRIÈRE POUR LA CONSOLE (13)
à la CONSOLE (12) en utilisant 4 VIS (N).
Remarque : prenez garde de ne pincer aucun câble lors de l'installation
de la console.
Kit de pièces de fixation pour la cinquième étape
Description
L Boulon
M Rondelle plate
N Vis
N 13
L
M
28
Qté
4
4
4
12
7
4
6
TF30 / TF50 MONTAGE TERMINÉ !
