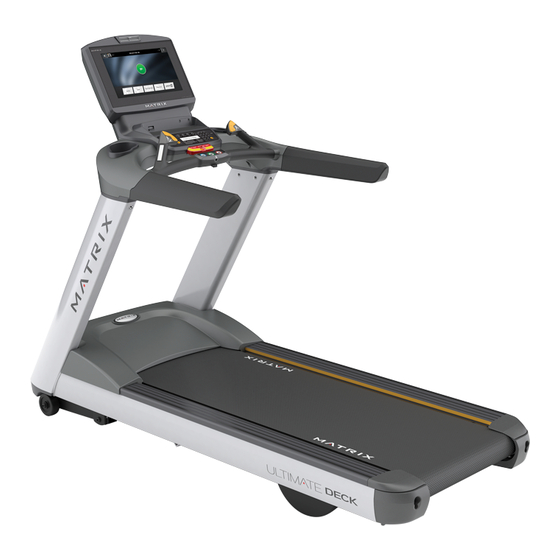

Matrix T7xi Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Matrix Anleitungen
  4. Laufbänder
  5. T7xi
  6. Bedienungsanleitung

Matrix T7xi Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für T7xi:
Inhaltsverzeichnis

Werbung

Quicklinks

T7xi
T7xe
T5x
BEDIENUNGSANLEITUNG LAUFBAND

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Matrix T7xi

Inhaltszusammenfassung für Matrix T7xi

  • Seite 1 T7xi T7xe BEDIENUNGSANLEITUNG LAUFBAND...
  • Seite 2 wIchTIGE SIchErhEITShINwEISE AUFBAU AUFSTELLorT & SETUP FEhLErBEhEBUNG & wArTUNG BETrIEB TrAININGSProGrAmmE ProDUkTSPEzIFIkATIoNEN...

  • Seite 3: Wichtige Sicherheitshinweise

    wIchTIGE SIchErhEITShINwEISE BEWAHREN SIE DIESE ANWEISUNGEN SORGFÄLTIG AUF Bei der Verwendung eines Elektrogeräts sollten stets einige grundlegende Sicherheitsvorkehrungen eingehalten werden, wie: Lesen Sie vor der Verwendung des Laufbands alle Anweisungen. Es obliegt dem Besitzer sicherzustellen, dass alle Benutzer des Laufbands über die Gefahren und Sicherheitsvorkehrungen informiert sind. Sollten Sie nach dem Lesen dieser Technischen Anleitung Fragen haben, wenden Sie sich unter der Nummer auf der rückseite der Bedienungsanleitung an den Technischen kundendienst.

  • Seite 4: Zur Verringerung Der Stromschlaggefahr

    GEFAHR ZUR VERRINGERUNG DER STROmScHLAGGEFAHR: ziehen Sie den Stecker des Laufbands immer sofort aus der Steckdose: nach dem Training, ehe Sie das Gerät reinigen oder warten und Teile ab- oder anmontieren. WARNUNG ZUR VERRINGERUNG DER GEFAHR VON VERBRENNUNGEN, FEUER, STROmScHLÄGEN ODER VERLETZUNGEN: •...
  • Seite 5 WARNUNG • Das Laufband ausschließlich bestimmungsgemäß entsprechend den Beschreibungen der Technischen Anleitung und der Bedienungsanleitung verwenden. • Verwenden Sie kein anderes als das vom hersteller empfohlene zubehör. • Das Laufband keinesfalls verwenden, wenn das Netzkabel oder der Stecker beschädigt ist, wenn es nicht einwandfrei funktioniert, fallen gelassen, beschädigt oder ins wasser getaucht wurde.

  • Seite 6: Elektrische Anforderungen

    220 V GERÄTE Die matrix-Laufbänder T5x, T7x und T7xi sind zur Verwendung in einem Stromkreis mit einer Nennspannung von 220 / 230 Volt ausgelegt und verfügen über einen nicht durchgeschleiften Erdungsstecker. Stellen Sie sicher, dass das Laufband an eine Steckdose mit der gleichen konfiguration wie der Strecker angeschlossen wird. mit diesem Gerät sollte kein Adapter...

  • Seite 7: Weitere Elektrischen Informationen

    ERDUNGSHINWEIS Das Gerät muss geerdet sein. Bei einer Funktionsstörung oder Ausfall des Geräts bietet die Erdung dem abfließenden Strom den geringsten widerstand und schützt so vor elektrischen Schlägen. Im Lieferumfang des Geräts befindet sich ein Stromka- bel, das über einen Erdungsleiter und einen Erdungsstecker verfügt. Der Stecker muss an eine gemäß den jeweils geltenden gesetzlichen Vorschriften installierte und geerdete Steckdose angeschlossen werden.
  • Seite 8 AcHTUNG Eine unsachgemäße Befestigung des Schutzleiters kann ein Stromschlagrisiko darstellen. wenn Sie zweifel an der ordnungsgemäßen Erdung des Produkts haben, ziehen Sie einen qualifizierten Elektriker oder Servicetechniker hinzu. Nehmen Sie keine Änderungen an dem mit dem Gerät gelieferten Stecker vor. wenn er nicht in die Steckdose passt, lassen Sie von einem qualifizierten Elektriker eine geeignete Steckdose installieren.

  • Seite 9: Aufbau Des Laufbands

    Sie sie unten in das Feld ein. TrAGEN SIE IhrE SErIENNUmmEr UND DIE moDELLBEzEIchNUNG IN SERIENNUmmER DES RAHmENS DIE NAchFoLGENDEN FELDEr EIN: SErIENNUmmEr DES rAhmENS: SErIENNUmmEr DEr koNSoLE: moDELLBEzEIchNUNG: mATrIX » Geben Sie die SErIENNUmmEr und moDELLBEzEIchNUNG an, wenn Sie sich an den kundendienst wenden.

  • Seite 10: Benötigte Befestigungselemente

    BENÖTIGTE BEFESTIGUNGSELEmENTE Artikel-Nr.: Bezeichnung: Abbildung: maße: menge: Tütenfarbe: 10 020090-00 Innensechskantschraube m8 x 20mm Schwarz 14 0000086571 Unterlegscheibe 8.2 x 16 x 2.0T Schwarz 20 0000084935 Linkes Verbindungsteil SPhc 4.0T 21 0000084936 rechtes Verbindungsteil SPhc 4.0T 11 004541-Ac Innensechskantschraube m8 x 1.25P x 45 mm weiß...

  • Seite 11: Benötigtes Werkzeug

    Entnehmen Sie sämtliche Teile aus der Verpackung und prüfen Sie diese auf Vollständigkeit. 8 mm Inbusschlüssel (T-Form) Setzen Sie sich mit dem matrix customer Service in Verbindung, wenn Sie merken, dass Teile fehlen. 5 mm Inbusschlüssel (L-Form) Vergewissern Sie sich, dass während des gesamten Aufbaus das Gerät nicht an den Stromkreis angeschlos-...
  • Seite 12 AUFBAU ScHRITT 1 Nehmen Sie die HAUpTRAHmENABDEcKUNG ab und legen Sie sie beiseite. Die HAUpTRAHmENABDEcKUNG muss abgenommen werden um zugang zum motor zu erhalten und alle kabelverbindungen zu sehen sind.
  • Seite 13 AUFBAU ScHRITT 2 Öffnen Sie die ScHWARZE ScHWARZE ScHRAUBENTÜTE INHALT: ScHRAUBENTÜTE Schrauben (M8 x 20mm) Unterlegsscheibe (6.2 x 12 x 1.6) Befestigen Sie den LINKEN und Anzahl: 10 Anzahl: 10 REcHTEN KONSOLENmAST am LAUFBANDRAHmEN mit ScHRAUBEN (10) FEDERRINGScHEIBEN (14).
  • Seite 14 AUFBAU ScHRITT 3 Öffnen Sie die WEISSE ScHRAUBENTÜTE. WEISSE ScHRAUBENTÜTE INHALT: Befestigen Sie mit den ScHRAUBEN (11 Schraube Unterlegscheibe UND 12) sowie FEDERRINGScHEIBEN Anzahl: 2 Anzahl: 6 (14), die REcHTE und LINKE HALTERUNG (20 UND 21) an der konsolenbasis. Schraube Anzahl: 4 Tipp: Es ist einfacher, wenn Sie hierfür die konsole in der Verpackung lassen.
  • Seite 15 AUFBAU ScHRITT 4 Öffnen Sie die BLAUE ScHRAUBENTÜTE. BLAUE ScHRAUBENTÜTE INHALT: Schieben Sie die HANDLÄUFE über die Schraube Abstandsring KONSOLENBASIS. Anzahl: 2 Anzahl: 2 Befestigen Sie die HANDLÄUFE mit den Schrauben (17) und Abstandring (19) an der konsolenbasis.
  • Seite 16 AUFBAU ScHRITT 5 Öffnen Sie ROTE ScHRAUBENTÜTE. ROTE ScHRAUBENTÜTE INHALT: Verbinden Sie die KONSOLE Schraube Unterlegscheibe mit ScHRAUBEN (15) und Anzahl: 6 Anzahl: 6 UNTERLEGScHEIBEN (14) an den KONSOLENmASTEN. Stellen Sie sicher, dass die KONSOLENKABEL am KONSOLENmAST durch die größere Öffnung, die dem Laufband am nächsten ist, entlanglaufen.
  • Seite 17 AUFBAU ScHRITT 6 Öffnen Sie die GELBE ScHRAUBENTÜTE. GELBE ScHRAUBENTÜTE INHALT: Verbinden Sie alle notwendigen Schraube Sicherungsscheibe kabel und befestigen Sie die Anzahl: 4 Anzahl: 6 HAUpTRAHmENAUFSÄTZE Schraube mit ScHRAUBEN (13), Anzahl: 2 SIcHERUNGSScHEIBEN (23) und SEcHSKANTScHRAUBEN (16) und T7xe abgebildet SIcHERUNGSScHEIBEN (23).
  • Seite 18 AUFBAU ScHRITT 7 Setzen Sie die mOTORABDEcKUNG auf. T7xe abgebildet AUFBAU ABGESchLoSSEN!

  • Seite 19: Aufstellort & Setup

    AUFSTELLorT & SETUP...

  • Seite 20: Aufstellung Des Laufbands

    AUFSTELLUNG DES LAUFBANDS 12” Stellen Sie das Laufband auf eine ebene und stabile oberfläche, jedoch nicht ins direkte Sonnenlicht, da die UV-Strahlung die Plastikteile verfärben kann. Stellen Sie das Laufband an einen kühlen, trockenen ort. hinter dem Laufband sollte sich ein Abstand von 24”...

  • Seite 21: Niveauausgleich Des Laufbands

    NIVEAUAUSGLEIcH DES LAUFBANDS Verwendung der Ausgleichsscheibe oder Anbringung des Ausgleichsfußes. HINWEIS: Für den ordnungsgemäßen Betrieb ist es äußerst wichtig, dass die Nivellierer richtig justiert sind. Steht das Gerät nicht waagrecht, kann es zu einer falschen Ausrichtung der Laufmatte und weiteren Problemen kommen.

  • Seite 22: Spannen Der Laufmatte

    SpANNEN DER LAUFmATTE Nach der Aufstellung des Laufbands an seinem Einsatzort müssen die Spannung und die zentrierung der Laufmatte überprüft werden. Die Laufmatte muss nach den ersten beiden Einsatzstunden erneut ausgerichtet werden. Aufgrund von Temperatureinwirkungen, Feuchtigkeit und Abnutzung kommt es zu einer unterschiedlich starken Dehnung der Laufmatte. wenn die Laufmatte anfängt bei Nutzung des Geräts zu rutschen, folgen Sie unbedingt den nachfolgenden Anweisungen.
  • Seite 23 SpANNUNG DER REcHTEN ROLLENSEITE SpANNUNG DER LINKEN ROLLENSEITE LAUFmATTE IST ZU WEIT REcHTS LAUFmATTE IST ZU WEIT LINKS...
  • Seite 24 T7XE T7XI...

  • Seite 25: Fehlerbehebung & Wartung

    FEhLErBEhEBUNG & wArTUNG...
  • Seite 26 E Bürsten Sie sämtliche wachsablagerungen von Laufdeck auch umgeklappt und neu montiert oder ausgetauscht werden. und Laufmatte. Diese treten häufig auf, bis das wachs in Bitte wenden Sie sich an den matrix Fitness customer Service die Laufmatte eingearbeitet ist. für weitere Informationen.

  • Seite 27: Pflege Und Wartung

    Beschriftungen. Sie enthalten wichtige Informationen. Sollten wartungsprobleme und kundendiensteinsätze auf ein sie unleserlich sein oder fehlen, wenden Sie sich zwecks minimum. Aus diesem Grund empfiehlt der Technische Ersatz an matrix Fitness Systems oder einen autorisierten kundendienst das folgende präventive wartungsprogramm. Dienstleister. TÄGLIcH GERÄTEWARTUNG Präventive wartung ist der Schlüssel...
  • Seite 28 Gerät Informationen wie Seriennummer, zurückgelegte zeit/Entfernung (total) Software Version und Fehlerhistorie bereit. Das System sendet automatisch Fehlermeldungen per E-mail, sowohl an den kunden als auch an den matrix customer Service. Für den optimalen Service, erlaubt matrix Fitness Asset management dem Benutzer eine Service Anfrage zu schicken, sollte ein Problem mit dem Gerät auftreten.

  • Seite 29: Betrieb

    BETrIEB...

  • Seite 30: Verletzungsrisiko

    AcHTUNG – VERLETZUNGSRISIKO Bevor Sie das Gerät in Betrieb nehmen, stellen Sie sich nicht auf das Laufband. Stellen Sie sich mit den Füßen auf die Seitenschienen bevor Sie das Laufband starten. Treten Sie erst auf das Laufband, wenn es sich angefangen hat zu bewegen.

  • Seite 31: Benutzung Der Herzfrequenzfunktion

    BENUTZUNG DER HERZFREqUENZFUNKTION Ihr Gerät ist mit einem herzfrequenz-Sensoren an den Griffen ausgestattet. Die herzfrequenz-messung ersetzt kein medizinisches Gerät. Die messung kann eine etwaige Abschätzung Ihrer herzfrequenz darstellen, darauf sollten Sie jedoch nicht zurückgreifen, sollten Sie exakte messungen benötigen. Personen nach einem reha- Aufenthalt auf Grund von herzproblemen, könnten von alternativen herzfrequenz-Überwachungsmethoden Gebrauch machen (Brust- oder handgelenk-Gurt).
  • Seite 33 T5X KONSOLENBEScHREIBUNG Das matrix-Gerät wurde vor dem Verpacken überprüft. Es wird in zwei Teilen ausgeliefert: Laufband und konsole. Packen Sie die Teile vorsichtig aus und entsorgen Sie die Verpackung. hinweis: Die konsolenoberfläche ist mit einer durchsichtigen dünnen kunststofffolie geschützt, diese sollte vor der Verwendung entfernt werden.

  • Seite 35: T7Xe Konsolenbeschreibung

    T7XE KONSOLENBEScHREIBUNG Das matrix-Gerät wurde vor dem Verpacken überprüft. Es wird in zwei Teilen ausgeliefert: Laufband und konsole. Packen Sie die Teile vorsichtig aus und entsorgen Sie die Verpackung. hinweis: Die konsolenoberfläche ist mit einer durchsichtigen dünnen kunststofffolie geschützt, diese sollte vor der Verwendung entfernt werden.

  • Seite 37: T7Xi Konsolenbeschreibung

    T7XI KONSOLENBEScHREIBUNG Das matrix-Gerät wurde vor dem Verpacken überprüft. Es wird in zwei Teilen ausgeliefert: Laufband und konsole. Packen Sie die Teile vorsichtig aus und entsorgen Sie die Verpackung. hinweis: Die konsolenoberfläche ist mit einer durchsichtigen dünnen kunststofffolie geschützt, diese sollte vor der Verwendung entfernt werden.
  • Seite 38 7XI KONSOLENBEDIENUNG ZU BEGINN (hilfe und Details finden Sie, wenn Sie ? drücken) STARTBILDScHIRm • Berühren Sie die BENUTZER Schaltfläche, um sich in Ihrem konto anzumelden. • Berühren Sie die GAST Schaltfläche, um anonym zu trainieren. • Berühren Sie die REGISTRIEREN Schaltfläche, um sich ein konto anzulegen.
  • Seite 39 FUNKTIONEN • wenn das Training beginnt, wird zunächst „Featured content“ auf dem Bildschirm angezeigt. Drücken Sie um auf den DESKTOp zu gelangen. DESKTOp: DESKTOp • Ihr BENUTZERNAmE oder das wort GAST werden oben rechts eingeblendet. • Drücken Sie um zwischen verschiedenen ANZEIGENKATEGORIEN am unteren Bildrand zu wechseln.

  • Seite 40: 7Xi Apps Und Entertainment

    7XI AppS UND ENTERTAINmENT pROFIL / VIRTUAL AcTIVE BILDScHIRm: • ABGEBILDETE FUNKTIONEN - Abbildung der Videos, musik und • pROGRAmmWEcHSEL - wechsel in ein anderes Training je nach oft genutzten Funktionen. Trainingsprogramm, ohne das aktuelle Programm zu beenden. • EINFAcH - Ihr Trainingsprofil wird in 3 einstellbaren Fenstern angezeigt.
  • Seite 41 NIKE + IpOD ANLEITUNG (NUR FÜR 7XE KONSOLE) VORAUSSETZUNGEN Nike + iPod – kompatibler iPod oder iPhone (mehr dazu unter www.apple.com/nikeplus). Vor dem Synchronisieren des Apple Gerätes unbedingt ein kostenfreies Nike + iPod konto auf www.nikerunning.com einrichten und Nike + iPod auf dem Gerät einschalten. SO FUNKTIONIERT ES 1) Bevor Sie Ihr Apple Gerät anschließen, müssen Sie die in den Einstellungen Ihres Gerätes die option Nike + iPod aktivieren.
  • Seite 42 Außer Betrieb Seriennummer T7XE UND T7XI KONSOLE: In diesem modus können Sie die Standardeinstellungen der Geräte ändern. Sie gelangen in den manager-modus indem Sie EINGABE (ENTER), 1, 0, 0, 1, Eingabe (Enter), in den Engineering-modus, indem Sie EINGABE (ENTER), 2, 0, 0, 1, Eingabe (Enter) drücken.
  • Seite 43 7XE - mANAGER UND ENGINEERING mODUS 7XI - mANAGER UND ENGINEERING mODUS...
  • Seite 45 TrAININGSProGrAmmE...
  • Seite 46 TRAININGSBEScHREIBUNG pROGRAmmE AUF LEVELBASIS Ihr matrix-Laufband bietet eine reihe von levelbasierten ScHNELLSTART BETRIEB Trainingsprogrammen, um Benutzer sämtlicher Drücken Sie die Taste GO oder ScHNELLSTART (qUIcK Fitnessniveaus herauszufordern. Nachfolgend werden START) und das Laufband schaltet automatisch in den manuellen die Trainingsprogramme und die Programmierung des Betriebsmodus.
  • Seite 47 FETTVERBRENNUNGS-pROGRAmm 5K RENNEN TRAINING Das 5k rennen ist ein levelbasiertes Trainingsprogramm Fettverbrennung ist eine levelbasiertes Trainingsprogramm, mit einer fixen Entfernung von 5 kilometern. Die Steigung das dazu entwickelt wurde, die Benutzer durch wird automatisch während des Programms reguliert. Die verschiedene widerstandswechsel bei der Fettverbrennung Geschwindigkeit können Sie selbst anpassen.
  • Seite 48 TRAININGSBEScHREIBUNG HERZFREqUENZGESTEUERTES TRAINING Ihr matrix-Laufband verfügt über einen herzfrequenzgesteuerten Trainingsmodus. Im herzfrequenzgesteuerten Trainingsmodus kann der Benutzer seinen gewünschten herzfrequenzbereich und die zulässige maximalsteigung eingeben und das Laufband steuert die Steigung entsprechend der herzfrequenz des Benutzers automatisch. Der herzfrequenzbereich wird mit der folgenden Gleichung berechnet: (220-ALTEr)*% = zielherzfrequenzbereich Der Benutzer muss einen telemetrischen herzfrequenzmesser tragen oder während der gesamten Trainingseinheit die...
  • Seite 49 FITNESS TEST Ihr matrix-Laufband bietet eine reihe von Fitnesstests - den Gerkin Feuerwehr-Test, den wFI-Feuerwehr-Test, den Test der US-Army, der -Navy, der -marines und der -Air Force, sowie den Physical Efficiency Battery (PEB) Test. Der Gerkin-Test wurde von Dr. richard Gerkin von der Feuerwehr von Phoenix (Arizona) entwickelt. Es handelt sich um einen submaximalen Laufband-Test, der von zahlreichen Feuerwehren in den Vereinigten Staaten zur Bewertung der körperlichen...
  • Seite 50 TRAININGSBEScHREIBUNG UmREcHNUNGSTABELLE FÜR SUBmAXImALEN LAUFBAND-TEST: FITNESS TEST männer VO2 max (ml/kg/min) Um bei einem T5x in dieses Trainingsprogramm zu gelangen, folgen 20-29 30-39 40-49 50-59 Sie den nachstehenden Anweisungen. Um den Gerkin Test bei >58.8 >58.9 >55.4 >52.5 AUSGE- zEIchNET 54.0 52.5 50.4...
  • Seite 51 Der wFI-Test (wellness Fitness Initiative) ist ein abgewandelter Gerkin-Test, der von Feuerwehrleuten zur Überprüfung der aeroben Fitness im rahmen der Einstellungstests und des jährlichen Fitnesstests eingesetzt wird. ziel ist es, die marke von 12,5 minuten zur erreichen oder zu überschreiten. Der Test besteht aus einer reihe von einminütigen Intervallen, bei denen abwechselnd Geschwindigkeit und Steigung gesteigert werden.
  • Seite 52 TRAININGSBEScHREIBUNG pEB - Dieser Fitness Test basiert auf den Laufstrecken des körperlichen Fitness Tests der United States Federal Law Enforcement. FITNESS TEST Die Punktezahl (0-95) wird errechnet aus der zeit die man für einen 1.5 meilen Lauf benötigt sowie aus dem Alter und dem Geschlecht. Der Die militär Test Programme und die Physical Efficiency Benutzer kann die Geschwindigkeit und Steigung beliebig einstellen.

  • Seite 53: Produktspezifikationen

    ProDUkTSPEzIFIkATIoNEN...
  • Seite 54 ANTRIEBSSySTEm motor matrix 5 PS / 3,7 kw Ac Dynamic response Drive System matrix 5 PS / 3,7 kw Ac Dynamic response Drive System matrix 5 PS / 3,7 kw Ac Dynamic response Drive System motorkontrollsystem Gewerblicher Laufband Ac Antrieb...
  • Seite 56 Johnson Health Tech. GmbH Nikolaus-Otto-Straße 1 D-22946 Trittau +49-(0)800-66 47 289 www.matrixfitness.eu Johnson Health Tech. (Schweiz) GmbH Althardstr. 185 cH-8105 Regensdorf matrix T5x/T7xe/T7xi Treadmills rev 2.1_02092013 | © 2013 matrix Fitness Technische Änderungen und Irrtümer vorbehalten...
