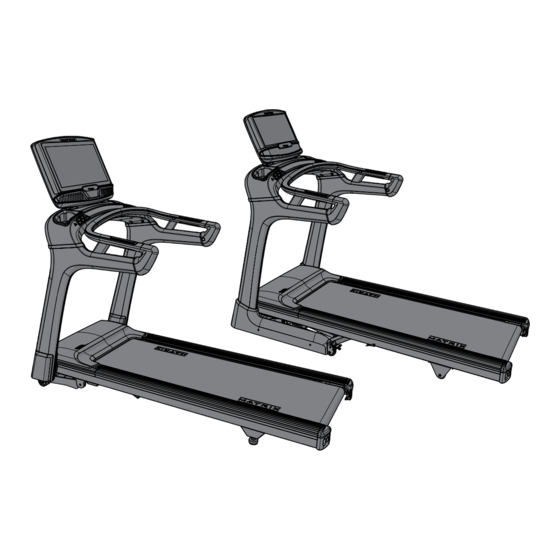

Matrix TF50 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für TF50:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
TF30
T50
TF50
T70

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Matrix TF50

Inhaltszusammenfassung für Matrix TF50

  • Seite 1 TF30 TF50...
  • Seite 2 DEUTSCH NEDERLANDS ESPAÑOL ITALIANO PORTUGUÊS ΕΛΛΗΝΙΚΆ FRANÇAIS ENGLISH...

  • Seite 3: Seriennummer

    DAS LAUFBAND NICHT ANHEBEN! Das Laufband darf erst dann bewegt oder aus der MODELLBEZEICHNUNG Verpackung gehoben werden, wenn es vollständig montiert ist. BEI NICHTBEACHTEN KANN ES ZU VERLETZUNGEN KOMMEN! TF30 MATRIX LAUFBAND TF50 WICHTIGE HINWEISE Stellen Sie während jedes Montageschritts sicher, dass ALLE Muttern und Schrauben eingesteckt und teilweise eingeschraubt sind.

  • Seite 4: Mitgelieferte Werkzeuge

    Wenden Sie sich bei Fragen oder fehlenden F T-förmiger Inbusschlüssel, 6 mm Teilen an den technischen Kundendienst (Customer Tech Support). Die Kontaktdaten F T-förmiger Inbusschlüssel, 8 mm finden Sie auf der Informationskarte. F Kreuzschlitzschraubendreher TF30/TF50 T50/T70 seite seite IM LIEFERUMFANG IM LIEFERUMFANG ENTHALTENE TEILE:...

  • Seite 5: Handgriffummantelung

    KONSOLE LESESTÜTZE/TABLETHALTER TF30 TF50 WASSERFLASCHENHALTER HANDGRIFF/PULSFÜHLER KONSOLENSOCKEL HALTERUNG SICHERHEITSSCHLÜSSEL KONSOLENMAST-SCHUTZKAPPE BEDIENELEMENTE IN REICHWEITE HANDGRIFFUMMANTELUNG KONSOLENMAST SOCKELRAHMENABDECKUNG STROMKABEL/NETZSCHALTER TRANSPORTROLLE MOTORABDECKUNG LAUFBAND/LAUFDECK FESTSTELLBREMSE SEITLICHE TRITTFLÄCHE ENTRIEGELUNGSLASCHE FÜR LAUFDECK HINTERE ROLLENSPANNUNG & STELLSCHRAUBEN TF50 ABGEBILDET...
  • Seite 6 4 SCHRAUBEN (A), 4 FEDERSCHEIBEN (B) und 4 FLACHEN KONSOLENSOCKEL (7) in die Konsolenmaste. UNTERLEGSCHEIBEN (C) und von der Rückseite mit TF50 TF50 1 SCHRAUBE (D), 1 FEDERSCHEIBE (B) und 1 FLACHEN D Befestigen Sie den KONSOLENSOCKEL (7) mit 4 SCHRAUBEN (E), 4 FEDERSCHEIBEN (F) UNTERLEGSCHEIBE (C) am SOCKELRAHMEN (2).
  • Seite 7 Befestigen Sie die SOCKELRAHMENABDECKUNGEN (11) von innen mit 2 SCHRAUBEN (J) und von außen mit D Bringen Sie den HANDGRIFF (9) an den KONSOLENMASTEN (1 & 5) TF50 TF50 2 SCHRAUBEN (K) am SOCKELRAHMEN (2). an. Verwenden Sie dafür 2 SCHRAUBEN (H) und 4 SCHRAUBEN (I).
  • Seite 8 A Legen Sie sich die BESCHLAGTEILE FÜR SCHRITT 5 ZURECHT. TF30/TF50 MONTAGE ABGESCHLOSSEN! B Schließen Sie die KONSOLENKABEL (4) an die KONSOLE (12) an und verstauen Sie überschüssige Kabellängen sorgfältig im KONSOLENSOCKEL (7). Befestigen Sie die KONSOLE (12) mit 4 SCHRAUBEN (L) und TF30 4 FLACHEN UNTERLEGSCHEIBEN (M) am KONSOLENSOCKEL (7).
  • Seite 9 KONSOLE LESESTÜTZE/TABLETHALTER WASSERFLASCHENHALTER HANDGRIFF/PULSFÜHLER KONSOLENSOCKEL HALTERUNG SICHERHEITSSCHLÜSSEL KONSOLENMAST-SCHUTZKAPPE BEDIENELEMENTE IN REICHWEITE HANDGRIFFUMMANTELUNG STROMKABEL/NETZSCHALTER KONSOLENMAST SOCKELRAHMENABDECKUNG MOTORABDECKUNG TRANSPORTROLLE LAUFBAND/LAUFDECK HINTERE ROLLENSPANNUNG SEITLICHE TRITTFLÄCHE & STELLSCHRAUBEN T70 ABGEBILDET...
  • Seite 10 WICHTIG : Ziehen Sie die Schrauben erst fest, wenn Schritt 3 Legen Sie sich die BESCHLAGTEILE FÜR SCHRITT 2 ZURECHT. abgeschlossen wurde. B Setzen Sie die KONSOLENMAST-SCHUTZKAPPEN (6) von oben auf die KONSOLENMASTE (1 & 5). A Legen Sie sich die BESCHLAGTEILE FÜR SCHRITT 1 ZURECHT. Schließen Sie die KONSOLENKABEL (4) an, entfernen Sie die Kabelbinder, verstauen B Befestigen Sie den LINKEN KONSOLENMAST (1) mit Sie die Kabel im Innern der KONSOLENMASTE (1 &...
  • Seite 11 A Legen Sie sich die BESCHLAGTEILE FÜR SCHRITT 3 ZURECHT. A Stecken Sie 4 HANDGRIFFKAPPEN (10) in den HANDGRIFF (9). B Setzen Sie die HANDGRIFFUMMANTELUNGEN (8) von oben auf die B Schieben Sie DIE ÄUSSEREN SOCKELRAHMENABDECKUNGEN (11) KONSOLENMASTE (1 & 5). über die Schrauben unten an die KONSOLENMASTEN (1 &...
  • Seite 12 A Legen Sie sich die BESCHLAGTEILE FÜR SCHRITT 5 ZURECHT. T50/T70 MONTAGE ABGESCHLOSSEN! B Schließen Sie die KONSOLENKABEL (4) an die KONSOLE (12) an und verstauen Sie überschüssige Kabellängen sorgfältig im KONSOLENSOCKEL (7). Befestigen Sie die KONSOLE (12) mit 4 SCHRAUBEN (L) und 4 FLACHEN UNTERLEGSCHEIBEN (M) am KONSOLENSOCKEL (7).
  • Seite 13 HET NIET NALEVEN VAN DEZE INSTRUCTIES KAN VERWONDINGEN VEROORZAKEN! TF30 MATRIX LOOPBAND TF50 BELANGRIJKE OPMERKINGEN Controleer bij elke stap van de montage of ALLE moeren en bouten op hun plaats zitten en gedeeltelijk * Vermeld de bovenstaande informatie wanneer u naar de klantenservice belt.

  • Seite 14: Meegeleverd Gereedschap

    F T-sleutel van 6 mm technische ondersteuning als u vragen heeft of als er onderdelen ontbreken. U vindt de F T-sleutel van 8 mm contactgegevens op de infokaart. F Kruiskopschroevendraaier TF30 / TF50 T50 / T70 pagina pagina MEEGELEVERDE MEEGELEVERDE...
  • Seite 15 LEESSTEUN / TABLETHOUDER TF30 TF50 BIDONHOUDER HANDGREEP / HARTSLAGSENSOREN CONSOLEBASIS INGANG VEILIGHEIDSSLEUTEL INZETSTUK VOOR CONSOLEMAST BEDIENING BINNEN HANDBEREIK HANDGREEPHOES CONSOLEMAST AFDEKPLAAT BASISFRAME NETSNOER / STROOMSCHAKELAAR TRANSPORTWIEL MOTORKAP LOOPBAND / DEK WIELVERGRENDELING ZIJRAIL DEKONTGRENDELING AANSPANNINGS- EN AFSTELBOUTEN ACHTERSTE ROLLER AFBEELDING VAN DE TF50...
  • Seite 16 CONSOLEMASTEN (1 & 5) en schuif de CONSOLEBASIS (7) in de consolemasten. SLUITRING (C) vanaf de achterkant. Draaimoment van 20 Nm/15 D Bevestig de CONSOLEBASIS (7) op de CONSOLEMASTEN (1 & 5) met 4 BOUTEN (E), TF50 TF50 lb-ft. 4 VEERRINGEN (F) en 4 VLAKKE SLUITRINGEN (G). Draaimoment van 20 Nm/15 Maak de GELEIDEDRAAD (3) vast aan de CONSOLEKABEL (4) en lb-ft.
  • Seite 17 D Bevestig de HANDGREEP (9) op de CONSOLEMASTEN (1 & 5) met 2 BOUTEN (H) en 4 BOUTEN (I). Draaimoment van 15 Nm/11 lb-ft. D Herhaal aan de andere kant. TF50 TF50 Draai alle bouten van stap 1-3 vast. Bevestigingsmateriaal voor stap 4...
  • Seite 18 A Open BEVESTIGINGSMATERIAAL VOOR STAP 5. DE MONTAGE VAN UW TF30 / TF50 IS VOLTOOID! B Sluit de CONSOLEKABELS (4) aan op de CONSOLE (12) en duw overtollige lengten kabel voorzichtig in de CONSOLEBASIS (7). Bevestig de CONSOLE (12) op de CONSOLEBASIS (7) TF30 met 4 BOUTEN (L) en 4 VLAKKE SLUITRINGEN (M).
  • Seite 19 CONSOLE LEESSTEUN / TABLETHOUDER BIDONHOUDER HANDGREEP / HARTSLAGSENSOREN CONSOLEBASIS INGANG VEILIGHEIDSSLEUTEL INZETSTUK VOOR CONSOLEMAST BEDIENING BINNEN HANDBEREIK HANDGREEPHOES NETSNOER / STROOMSCHAKELAAR CONSOLEMAST AFDEKPLAAT BASISFRAME MOTORKAP TRANSPORTWIEL LOOPBAND / DEK AANSPANNINGS- EN AFSTELBOUTEN ZIJRAIL ACHTERSTE ROLLER AFBEELDING VAN DE T70...
  • Seite 20 BELANGRIJK : Draai geen bouten vast voordat stap 3 voltooid is. A Open HET BEVESTIGINGSMATERIAAL VOOR STAP 2. B Plaats DE INZETSTUKKEN VOOR DE CONSOLEMAST (6) boven op A Open DE SET BEVESTIGINGSMATERIAAL VOOR STAP 1. DE CONSOLEMASTEN (1 & 5). B Bevestig de LINKER CONSOLEMAST(1) op het BASISFRAME (2) Verbind de CONSOLEKABELS (4), verwijder de kabelbinders, duw de kabels met behulp van 4 BOUTEN (A), 4 VEERRINGEN (B) en 4 VLAKKE...
  • Seite 21 A Open HET BEVESTIGINGSMATERIAAL VOOR STAP 3. Steek 4 HANDGREEPKAPPEN (10) in de HANDGREEP (9). Schuif de AFDEKPLATEN VOOR DE BUITENKANT VAN HET BASISFRAME (11) Plaats de HANDGREEPHOEZEN (8) boven op de CONSOLEMASTEN (1 & 5). over de bouten aan de onderkant van de CONSOLEMASTEN (1 & 5). Verbind de CONSOLEKABELS (4), verwijder de kabelbinders en duw Alleen T50: open HET BEVESTIGINGSMATERIAAL VOOR STAP 4.
  • Seite 22 A Open BEVESTIGINGSMATERIAAL VOOR STAP 5. DE MONTAGE VAN UW T50 / T70 IS VOLTOOID! B Sluit de CONSOLEKABELS (4) aan op de CONSOLE (12) en duw overtollige lengten kabel voorzichtig in de CONSOLEBASIS (7). Bevestig de CONSOLE (12) op de CONSOLEBASIS (7) met 4 BOUTEN (L) en 4 VLAKKE SLUITRINGEN (M).

  • Seite 23: Ubicación Del Número De Serie

    SI NO SIGUE ESTAS INSTRUCCIONES, PUEDEN PRODUCIRSE LESIONES. MODELO TF30 CINTA MATRIX NOTAS IMPORTANTES TF50 En cada uno de los pasos del montaje, asegúrese de que TODOS los pernos y las tuercas estén en su sitio y parcialmente apretados.

  • Seite 24: Necesita Ayuda

    Puede encontrar la información de F Llave en T de 8 mm contacto en la tarjeta de información. F Destornillador Phillips TF30 / TF50 T50 / T70 página página PIEZAS INCLUIDAS:...
  • Seite 25 MÁSTIL DE LA CONSOLA CUBIERTA PARA LA CABLE DE ALIMENTACIÓN/INTERRUPTOR ESTRUCTURA BASE RUEDA PARA TRANSPORTE CUBIERTA DEL MOTOR CINTA/PLATAFORMA FRENO DE RUEDA REPOSAPIÉS LATERAL PESTILLO DE DESENGANCHE DE LA PLATAFORMA PERNOS DE AJUSTE Y TENSIÓN DEL RODILLO TRASERO FIGURA DEL MODELO TF50...
  • Seite 26 ESTRUCTURA BASE (2) utilizando 4 PERNOS (A), 4 ARANDELAS DE LA CONSOLA (7) hacia los mástiles. DE PRESIÓN (B) y 4 ARANDELAS PLANAS (C) en el lateral TF50 TF50 D Acople la BASE DE LA CONSOLA (7) a los MÁSTILES DE LA CONSOLA (1 Y 5) utilizando y 1 PERNO (D), 1 ARANDELA DE PRESIÓN (B) y 1 ARANDELA...
  • Seite 27 2 TORNILLOS (K) para la parte exterior. D Acople el ASIDERO (9) a los MÁSTILES DE LA CONSOLA (1 Y 5) utilizando TF50 TF50 2 PERNOS (H) y 4 PERNOS (I). Apriete hasta 15 Nm / 11 lb-ft.
  • Seite 28 A Abra los COMPONENTES NECESARIOS PARA EL PASO 5. HA COMPLETADO EL MONTAJE DE LA TF30/TF50 B Conecte los CABLES DE LA CONSOLA (4) a la CONSOLA (12) e introduzca suavemente el cable sobrante dentro de la BASE DE LA CONSOLA (7).
  • Seite 29 CONSOLA ATRIL DE LECTURA/SOPORTE PARA TABLETA PORTABOTELLAS ASIDERO/AGARRES CON PULSÓMETROS BASE DE LA CONSOLA UBICACIÓN DE LA LLAVE DE SEGURIDAD SOPORTES DE MÁSTIL DE LA CONSOLA CONTROLES AL ALCANCE MANGUITO DEL ASIDERO CABLE DE ALIMENTACIÓN/INTERRUPTOR MÁSTIL DE LA CONSOLA CUBIERTA PARA LA ESTRUCTURA BASE CUBIERTA DEL MOTOR RUEDA PARA TRANSPORTE...
  • Seite 30 IMPORTANTE: No apriete los pernos hasta A Abra los COMPONENTES NECESARIOS PARA EL PASO 2. que haya finalizado el paso 3. B Coloque los SOPORTES DE MÁSTIL DE LA CONSOLA (6) en la parte superior de los MÁSTILES DE LA CONSOLA (1 Y 5). A Abra los COMPONENTES NECESARIOS PARA EL PASO 1.
  • Seite 31 A Abra los COMPONENTES NECESARIOS PARA EL PASO 3. A Inserte las 4 CUBIERTAS DEL ASIDERO (10) en el ASIDERO (9). B Deslice las CUBIERTAS EXTERIORES PARA LA ESTRUCTURA BASE (11) B Coloque los MANGUITOS DEL ASIDERO (8) en la parte superior de los por encima de los pernos en la parte inferior de los MÁSTILES DE LA MÁSTILES DE LA CONSOLA (1 Y 5).
  • Seite 32 A Abra los COMPONENTES NECESARIOS PARA EL PASO 5. HA COMPLETADO EL MONTAJE DE LA T50/T70 B Conecte los CABLES DE LA CONSOLA (4) a la CONSOLA (12) e introduzca suavemente el cable sobrante dentro de la BASE DE LA CONSOLA (7). Acople la CONSOLA (12) a la BASE DE LA CONSOLA (7) utilizando 4 PERNOS (L) y 4 ARANDELAS PLANAS (M).
  • Seite 33 NON CERCARE DI SOLLEVARE IL TAPIS ROULANT! Non spostare o sollevare il tapis roulant dall'imballaggio fino a quando non è completamente assemblato. LA MANCATA OSSERVANZA DI QUESTE NOME DEL MODELLO ISTRUZIONI PUÒ CAUSARE LESIONI! TF30 TAPIS ROULANT MATRIX NOTE IMPORTANTI TF50 Durante ciascun passaggio dell’assemblaggio, assicurarsi che TUTTI i dadi e i bulloni siano in posizione e parzialmente filettati.

  • Seite 34: Componenti Inclusi

    F Chiave a T da 6 mm contattare il supporto tecnico clienti. Le informazioni di contatto si trovano sulla scheda informativa. F Chiave a T da 8 mm F Cacciavite a croce TF30 / TF50 T50 / T70 pagina pagina COMPONENTI INCLUSI:...
  • Seite 35 CAVO / INTERRUTTORE DI ALIMENTAZIONE COPERCHIO PER IL TELAIO DELLA BASE RUOTA PER IL TRASPORTO COPERCHIO DEL MOTORE PIANO / NASTRO DA CORSA BLOCCO PER RUOTA BINARIO LATERALE FERMO DI BLOCCAGGIO PER IL PIANO BULLONI DI REGOLAZIONE E TENSIONE RULLO POSTERIORE TF50 IN FIGURA...
  • Seite 36 SUPPORTI DELLA CONSOLE (1 E 5) e far scivolare dalla parte posteriore. Serrare fino a 20 N m/15 lb-piedi. la BASE DELLA CONSOLE (7) all'interno dei supporti della console. TF50 TF50 Fissare il CAVETTO (3) al CAVO DELLA CONSOLE (4) e tirare il D Fissare la BASE DELLA CONSOLE (7) ai SUPPORTI DELLA CONSOLE cavetto attraverso il SUPPORTO DESTRO DELLA CONSOLE (5).
  • Seite 37 BASE (11) al TELAIO DELLA BASE (2) utilizzando 2 VITI (J) dall'interno e 2 VITI (K) dall'esterno. D Fissare il MANUBRIO (9) ai SUPPORTI DELLA CONSOLE (1 E 5) TF50 TF50 utilizzando 2 BULLONI (H) e 4 BULLONI (I). D Ripetere sull'altro lato.
  • Seite 38 A Aprire gli ATTREZZI PER IL PASSAGGIO 5. TF30 / TF50 ASSEMBLAGGIO COMPLETO! B Fissare i CAVI DELLA CONSOLE (4) alla CONSOLE (12) e infilare con attenzione il cavo in eccesso nella BASE DELLA CONSOLE (7). Fissare la CONSOLE (12) alla BASE DELLA CONSOLE (7) TF30 utilizzando 4 BULLONI (L) e 4 RONDELLE PIANE (M).
  • Seite 39 LEGGIO / PORTA TABLET CONSOLE PORTABOTTIGLIA MANUBRIO / SENSORI PULSAZIONI A IMPUGNATURA BASE DELLA CONSOLE UBICAZIONE DELLA CHIAVE DI SICUREZZA PROTEZIONE DEL SUPPORTO DELLA CONSOLE CONTROLLI ALLA PORTATA MANICOTTO DEL MANUBRIO CAVO / INTERRUTTORE DI ALIMENTAZIONE SUPPORTO DELLA CONSOLE COPERCHIO PER IL TELAIO DELLA BASE COPERCHIO DEL MOTORE RUOTA PER IL TRASPORTO...
  • Seite 40 A Aprire gli ATTREZZI PER IL PASSAGGIO 1. A Aprire gli ATTREZZI PER IL PASSAGGIO 2. B Fissare il SUPPORTO SINISTRO DELLA CONSOLE (1) B Collocare la PROTEZIONE DEI SUPPORTI DELLA CONSOLE (6) sopra al TELAIO DELLA BASE (2) utilizzando 4 BULLONI i SUPPORTI DELLA CONSOLE (1 E 5).
  • Seite 41 A Aprire gli ATTREZZI PER IL PASSAGGIO 3. A Inserire 4 TAPPI DEL MANUBRIO (10) nel MANUBRIO (9). B Collocare i MANICOTTI DEL MANUBRIO (8) sopra i SUPPORTI B Far scorrere i COPERCHI ESTERNI DEL TELAIO DELLA BASE (11) sui DELLA CONSOLE (1 E 5).
  • Seite 42 A Aprire gli ATTREZZI PER IL PASSAGGIO 5. T50 / T70 ASSEMBLAGGIO COMPLETO! B Fissare i CAVI DELLA CONSOLE (4) alla CONSOLE (12) e infilare con attenzione il cavo in eccesso nella BASE DELLA CONSOLE (7). Fissare la CONSOLE (12) alla BASE DELLA CONSOLE (7) utilizzando 4 BULLONI (L) e 4 RONDELLE PIANE (M).
  • Seite 43 NÃO TENTE ERGUER A ESTEIRA! Não mova ou erga a esteira da embalagem até que ela esteja completamente montada. O NÃO CUMPRIMENTO DESSAS INSTRUÇÕES PODE RESULTAR EM LESÕES! NOME DO MODELO OBSERVAÇÕES IMPORTANTES TF30 ESTEIRA MATRIX TF50 Durante cada etapa da montagem, certifique-se de que TODAS as porcas e parafusos estejam no lugar e parcialmente rosqueados. Várias peças foram pré-lubrificadas para auxiliar na montagem e utilização. Não retire a lubrificação das peças. Se você tiver qualquer dificuldade, recomenda-se uma leve aplicação de graxa de lítio.

  • Seite 44: Precisa De Ajuda

    Suporte Técnico ao Cliente. As informações de contato encontram-se F Chave T de 8 mm no cartão de informações. F Chave Phillips TF30 / TF50 T50 / T70 página página PEÇAS INCLUÍDAS: PEÇAS INCLUÍDAS:...
  • Seite 45 REVESTIMENTO PARA CABO DE ALIMENTAÇÃO/BOTÃO LIGA/DESLIGA A ESTRUTURA DA BASE RODA DE TRANSPORTE TAMPA DO MOTOR CORREIA DE CORRIDA/ PLATAFORMA TRAVA DA RODA TRILHO LATERAL TRAVA DE LIBERAÇÃO DA PLATAFORMA PARAFUSOS DE TENSÃO E AJUSTE DO ROLETE TRASEIRO ILUSTRAÇÃO DA TF50...
  • Seite 46 1 ARRUELA LISA (C) da traseira. Aperte com um torque de 20 Nm / 15 lb-ft. D Prenda A BASE DO CONSOLE (7) aos MASTROS DO CONSOLE (1 E 5) usando TF50 TF50 Prenda O FIO DE CHUMBO (3) ao CABO DO CONSOLE (4) 4 PARAFUSOS (E), 4 ARRUELAS DE PRESSÃO (F) e 4 ARRUELAS LISAS (G).
  • Seite 47 DA BASE (11) à ESTRUTURA DA BASE (2) usando 2 PARAFUSOS (J) da parte interna D Prenda O BRAÇO DE APOIO (9) aos MASTROS DO CONSOLE (1 E 5) TF50 TF50 e 2 PARAFUSOS (K) da parte externa. usando 2 PARAFUSOS (H) e 4 PARAFUSOS (I). Aperte com um torque de 15 Nm / 11 lb-ft.
  • Seite 48 A Abra a PEÇA PARA EXECUTAR A ETAPA 5. TF30 / TF50 MONTAGEM CONCLUÍDA! B Conecte os CABOS DO CONSOLE (4) ao CONSOLE (12) e enfie o excesso de cabo cuidadosamente na BASE DO CONSOLE (7). Prenda o CONSOLE (12) à BASE DO CONSOLE (7) usando TF30 4 PARAFUSOS (L) e 4 ARRUELAS LISAS (M).
  • Seite 49 CONSOLE SUPORTE PARA LEITURA/TABLET SUPORTE PARA GARRAFA D’ÁGUA BRAÇO DE APOIO/TIRAS DE PULSO BASE DO CONSOLE DISPOSIÇÃO DA CHAVE DE SEGURANÇA CAPA DE ACABAMENTO DO MASTRO DO CONSOLE CONTROLES REMOTOS BUCHA DO BRAÇO DE APOIO CABO DE ALIMENTAÇÃO/BOTÃO LIGA/DESLIGA MASTRO DO CONSOLE REVESTIMENTO PARA A ESTRUTURA DA BASE TAMPA DO MOTOR...
  • Seite 50 A Abra a PEÇA PARA EXECUTAR A ETAPA 1. A Abra a PEÇA PARA EXECUTAR A ETAPA 2. B Prenda O MASTRO ESQUERDO DO CONSOLE (1) B Coloque CAPAS DE ACABAMENTO MASTROS DO CONSOLE (6) na parte à ESTRUTURA DA BASE (2) usando 4 PARAFUSOS (A), superior dos MASTROS (1 E 5).
  • Seite 51 A Abra a PEÇA PARA EXECUTAR A ETAPA 3. A Insira 4 CAPAS DO BRAÇO DE APOIO (10) no BRAÇO DE APOIO (9). B Coloque AS BUCHAS DO BRAÇO DE APOIO (8) na parte superior dos B Deslize OS REVESTIMENTOS EXTERNOS DA ESTRUTURA DA BASE (11) MASTROS DO CONSOLE (1 E 5).
  • Seite 52 A Abra a PEÇA PARA EXECUTAR A ETAPA 5. T50 / T70 MONTAGEM CONCLUÍDA! B Conecte os CABOS DO CONSOLE (4) ao CONSOLE (12) e enfie o excesso de cabo cuidadosamente na BASE DO CONSOLE (7). Prenda o CONSOLE (12) à BASE DO CONSOLE (7) usando 4 PARAFUSOS (L) e 4 ARRUELAS LISAS (M).
  • Seite 53 Υπάρχουν αρκετά βήματα κατά τη διάρκεια της διαδικασίας συναρμολόγησης που απαιτούν ιδιαίτερη προσοχή. Είναι σημαντικό να ακολουθήσετε τις οδηγίες συναρμολόγησης σωστά και να διασφαλίσετε ότι όλα τα εξαρτήματα είναι καλά σφιγμένα. Εάν δεν ακολουθηθούν σωστά οι οδηγίες συναρμολόγησης, ο εξοπλισμός μπορεί να περιλαμβάνει εξαρτήματα που δεν είναι σφιγμένα καλά, φαίνονται χαλαρά και μπορεί να προκαλούν ενοχλητικούς θορύβους. Για να αποτρέψετε την καταστροφή του εξοπλισμού, οι οδηγίες συναρμολόγησης πρέπει να ανασκοπηθούν και να ληφθούν διορθωτικά μέτρα. ΑΠΟΣΥΣΚΕΥΑΣΙΑ Τοποθετήστε το χαρτοκιβώτιο του διαδρόμου γυμναστικής σε μια ομαλή επίπεδη επιφάνεια. Συνιστάται να τοποθετήσετε προστατευτικό κάλυμμα στο δάπεδό σας. Άπαιτείται ΠΡΟΣΟΧΗ κατά τη μεταχείριση και τη μεταφορά αυτής της μονάδας. Ποτέ μην ανοίγετε το κιβώτιο όταν βρίσκεται πλάγια. Άφού αφαιρεθούν οι ιμάντες συσκευασίας, μην επιχειρήσετε να σηκώσετε ή να μεταφέρετε αυτήν τη μονάδα, εκτός εάν Πριν συνεχίσετε, εντοπίστε τον σειριακό αριθμό του εξοπλισμού σας που είναι πλήρως συναρμολογημένη και βρίσκεται στην όρθια, διπλωμένη θέση με το μάνδαλο κλειδώματος βρίσκεται σε ένα αυτοκόλλητο γραμμωτού κώδικα και καταχωρήστε τον στο ασφαλισμένο. Άποσυσκευάστε και συναρμολογήστε τη μονάδα στη θέση όπου θα χρησιμοποιείται. πλαίσιο που παρέχεται παρακάτω. Ο διάδρομος που βρίσκεται στη συσκευασία είναι εφοδιασμένος με αναρτήσεις υψηλής πίεσης ΣΕΙΡΙΑΚΟΣ ΑΡΙΘΜΟΣ και μπορεί να εκτιναχθεί στην ανοιχτή θέση εάν δεν τον μεταχειριστείτε σωστά. Ποτέ μη σηκώνετε ή μεταφέρετε τον διάδρομο γυμναστικής πιάνοντας οποιοδήποτε τμήμα του πλαισίου ανάκλισης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! ΟΝΟΜΑ ΜΟΝΤΕΛΟΥ ΜΗΝ ΕΠΙΧΕΙΡΗΣΕΤΕ ΝΆ ΣΗΚΩΣΕΤΕ ΤΟΝ ΔΙΆΔΡΟΜΟ ΓΥΜΝΆΣΤΙΚΗΣ! Μη μετακινήσετε ή σηκώσετε τον διάδρομο γυμναστικής από τη συσκευασία μέχρι να συναρμολογηθεί πλήρως. Η ΠΆΡΆΛΕΙΨΗ ΤΗΣ ΤΗΡΗΣΗΣ ΆΥΤΩΝ ΤΩΝ ΟΔΗΓΙΩΝ TF30 ΔΙΑΔΡΟΜΟΣ ΓΥΜΝΑΣΤΙΚΗΣ MATRIX ΜΠΟΡΕΙ ΝΆ ΕΧΕΙ ΩΣ ΆΠΟΤΕΛΕΣΜΆ ΤΡΆΥΜΆΤΙΣΜΟ! TF50 ΣΗΜΑΝΤΙΚΕΣ ΣΗΜΕΙΩΣΕΙΣ * Χρησιμοποιήστε τις παραπάνω πληροφορίες όταν καλείτε για τεχνική υποστήριξη. Κατά τη διάρκεια του κάθε βήματος συναρμολόγησης, διασφαλίστε ότι ΟΛΆ τα παξιμάδια και τα μπουλόνια βρίσκονται στη θέση τους και είναι μερικώς βιδωμένα. Ορισμένα εξαρτήματα έχουν προ-λιπανθεί για ευκολότερη συναρμολόγηση και χρήση. Μην σκουπίσετε τη λίπανση. Εάν συναντήσετε δυσκολίες, συνιστάται η εφαρμογή μικρής ποσότητας γράσου λιθίου.
  • Seite 54 ΕΡΓΑΛΕΙΑ ΠΟΥ ΧΡΕΙΑΖΕΣΤΕ ΒΟΗΘΕΙΑ; ΠΕΡΙΛΑΜΒΑΝΟΝΤΑΙ: Εάν έχετε ερωτήσεις ή εάν κάποια εξαρτήματα F Κλειδί T 5 mm λείπουν, επικοινωνήστε με την Τεχνική Υποστήριξη Πελατών. Οι πληροφορίες F Κλειδί T 6 mm επικοινωνίας βρίσκονται στην κάρτα F Κλειδί T 8 mm πληροφοριών. F Κατσαβίδι Phillips TF30 / TF50 T50 / T70 σελίδα σελίδα ΕΞΑΡΤΗΜΑΤΑ ΠΟΥ ΕΞΑΡΤΗΜΑΤΑ ΠΟΥ ΠΕΡΙΛΑΜΒΑΝΟΝΤΑΙ: ΠΕΡΙΛΑΜΒΑΝΟΝΤΑΙ: F 1 πλαίσιο διαδρόμου F 1 πλαίσιο διαδρόμου γυμναστικής γυμναστικής F 2 ιστοί κονσόλας...
  • Seite 55 ΣΤΟΙΧΕΙΑ ΧΕΙΡΙΣΜΟΥ ΣΕ ΑΠΟΣΤΑΣΗ ΧΕΡΙΟΥ ΙΣΤΟΥ ΚΟΝΣΟΛΑΣ ΠΕΡΙΒΛΗΜΑ ΧΕΙΡΟΛΑΒΗΣ ΙΣΤΟΣ ΚΟΝΣΟΛΑΣ ΚΑΛΥΜΜΑ ΠΛΑΙΣΙΟΥ ΚΑΛΩΔΙΟ ΤΡΟΦΟΔΟΣΙΑΣ / ΔΙΑΚΟΠΤΗΣ ΙΣΧΥΟΣ ΒΑΣΗΣ ΡΟΔΑ ΜΕΤΑΦΟΡΑΣ ΚΑΛΥΜΜΑ ΚΙΝΗΤΗΡΑ ΙΜΑΝΤΑΣ / ΠΛΑΤΦΟΡΜΑ ΤΡΕΞΙΜΑΤΟΣ ΑΣΦΑΛΕΙΑ ΡΟΔΑΣ ΠΛΑΪΝΗ ΡΑΓΑ ΜΑΝΔΑΛΟ ΑΠΕΛΕΥΘΕΡΩΣΗΣ ΠΛΑΤΦΟΡΜΑΣ ΜΠΟΥΛΟΝΙΑ ΤΑΝΥΣΗΣ & ΡΥΘΜΙΣΗΣ ΠΙΣΩ ΚΥΛΙΝΔΡΟΥ ΠΑΡΟΥΣΙΑΣΗ ΤΟΥ TF50...
  • Seite 56 1 ΜΠΟΥΛΟΝΙ (D), 1 ΕΛΑΤΗΡΙΩΤΗ ΡΟΔΕΛΑ (B) και 1 ΕΠΙΠΕΔΗ TF30 TF30 τα καλώδια στο εσωτερικό των ΙΣΤΩΝ ΚΟΝΣΟΛΑΣ (1 & 5) και ολισθήστε τη ΒΑΣΗ ΡΟΔΕΛΑ (C) από την πίσω πλευρά. Σφίξτε στα 20 Nm / 15 lb-ft. ΚΟΝΣΟΛΑΣ (7) μέσα στους ιστούς κονσόλας. TF50 TF50 Προσαρτήστε το ΣΥΡΜΑ ΟΔΗΓΗΣΗΣ (3) στο ΚΑΛΩΔΙΟ D Προσαρτήστε τη ΒΑΣΗ ΚΟΝΣΟΛΑΣ (7) στους ΙΣΤΟΥΣ ΚΟΝΣΟΛΑΣ (1 & 5) χρησιμοποιώντας ΚΟΝΣΟΛΑΣ (4) και τραβήξτε το σύρμα οδήγησης μέσα από τον 4 ΜΠΟΥΛΟΝΙΑ (E), 4 ΡΟΔΕΛΕΣ ΕΛΑΤΗΡΙΟΥ (F) και 4 ΕΠΙΠΕΔΕΣ ΡΟΔΕΛΕΣ (G). Σφίξτε στα 20 ΔΕΞΙΟ...
  • Seite 57 Προσαρτήστε τα ΚΑΛΥΜΜΑΤΑ ΠΛΑΙΣΙΟΥ ΒΑΣΗΣ (11) TF30 TF30 τακτοποιήστε τα καλώδια στο εσωτερικό των ΙΣΤΩΝ ΚΟΝΣΟΛΑΣ (1 & 5). στο ΠΛΑΙΣΙΟ ΒΑΣΗΣ (2) χρησιμοποιώντας 2 ΒΙΔΕΣ (J) από το εσωτερικό και 2 ΒΙΔΕΣ (K) από το εξωτερικό. D Προσαρτήστε τη ΧΕΙΡΟΛΑΒΗ (9) στους ΙΣΤΟΥΣ ΚΟΝΣΟΛΑΣ (1 & 5) TF50 TF50 χρησιμοποιώντας 2 ΜΠΟΥΛΟΝΙΑ (H) και 4 ΜΠΟΥΛΟΝΙΑ (I). Σφίξτε στα 15 D Επαναλάβετε στην άλλη πλευρά. Nm / 11 lb-ft. Εξοπλισμός για το βήμα 4 Σφίξτε όλα τα μπουλόνια από τα βήματα 1–3.
  • Seite 58 A Άνοίξτε τον ΕΞΟΠΛΙΣΜΟ ΓΙΑ ΤΟ ΒΗΜΑ 5. TF30 / TF50 – Η ΣΥΝΆΡΜΟΛΟΓΗΣΗ B Συνδέστε τα ΚΑΛΩΔΙΑ ΚΟΝΣΟΛΑΣ (4) στην ΚΟΝΣΟΛΑ (12) ΟΛΟΚΛΗΡΩΘΗΚΕ! και τακτοποιήστε προσεκτικά το περίσσιο καλώδιο στη ΒΑΣΗ ΚΟΝΣΟΛΑΣ (7). TF30 Προσαρτήστε την ΚΟΝΣΟΛΑ (12) στη ΒΑΣΗ ΚΟΝΣΟΛΑΣ (7) χρησιμοποιώντας 4 ΜΠΟΥΛΟΝΙΑ (L) και 4 ΕΠΙΠΕΔΕΣ ΡΟΔΕΛΕΣ (M). TF50 D Προσαρτήστε το ΠΙΣΩ ΚΑΛΥΜΜΑ ΚΟΝΣΟΛΑΣ (13) στην ΚΟΝΣΟΛΑ (12) χρησιμοποιώντας 4 ΒΙΔΕΣ (M).
  • Seite 59 ΚΟΝΣΟΛΑ ΑΝΑΛΟΓΙΟ / ΣΥΓΚΡΑΤΗΤΗΡΑΣ TABLET ΘΗΚΗ ΓΙΑ ΜΠΟΥΚΑΛΙ ΝΕΡΟΥ ΤΙΜΟΝΙ / ΧΕΙΡΟΛΑΒΕΣ ΠΑΛΜΟΥ ΒΑΣΗ ΚΟΝΣΟΛΑΣ ΤΟΠΟΘΕΤΗΣΗ ΚΛΕΙΔΙΟΥ ΑΣΦΑΛΕΙΑΣ ΠΡΟΣΤΑΤΕΥΤΙΚΟ ΚΑΛΥΜΜΑ ΙΣΤΟΥ ΚΟΝΣΟΛΑΣ ΣΤΟΙΧΕΙΑ ΧΕΙΡΙΣΜΟΥ ΣΕ ΑΠΟΣΤΑΣΗ ΧΕΡΙΟΥ ΠΕΡΙΒΛΗΜΑ ΧΕΙΡΟΛΑΒΗΣ ΚΑΛΩΔΙΟ ΤΡΟΦΟΔΟΣΙΑΣ / ΔΙΑΚΟΠΤΗΣ ΙΣΧΥΟΣ ΙΣΤΟΣ ΚΟΝΣΟΛΑΣ ΚΑΛΥΜΜΑ ΠΛΑΙΣΙΟΥ ΒΑΣΗΣ ΚΑΛΥΜΜΑ ΚΙΝΗΤΗΡΑ ΡΟΔΑ...
  • Seite 60 A Άνοίξτε τον ΕΞΟΠΛΙΣΜΟ ΓΙΑ ΤΟ ΒΗΜΑ 1. Άνοίξτε τον ΕΞΟΠΛΙΣΜΟ ΓΙΑ ΤΟ ΒΗΜΑ 2. B Προσαρτήστε τον ΑΡΙΣΤΕΡΟ ΙΣΤΟ ΚΟΝΣΟΛΑΣ (1) στο Τοποθετήστε τα ΠΡΟΣΤΑΤΕΥΤΙΚΑ ΚΑΛΥΜΜΑΤΑ ΙΣΤΩΝ ΚΟΝΣΟΛΑΣ (6) επάνω στους ΙΣΤΟΥΣ ΠΛΑΙΣΙΟ ΒΑΣΗΣ (2) χρησιμοποιώντας 4 ΜΠΟΥΛΟΝΙΑ ΚΟΝΣΟΛΑΣ (1 & 5). (A), 4 ΡΟΔΕΛΕΣ ΕΛΑΤΗΡΙΟΥ (B) και 4 ΕΠΙΠΕΔΕΣ Συνδέστε τα ΚΑΛΩΔΙΑ ΚΟΝΣΟΛΑΣ (4), πετάξτε τα δεματικά σύρματος και τακτοποιήστε τα ΡΟΔΕΛΕΣ (C). Σφίξτε στα 30 Nm / 22 lb-ft. καλώδια στο εσωτερικό των ΙΣΤΩΝ ΚΟΝΣΟΛΑΣ (1 & 5) και ολισθήστε τη ΒΑΣΗ ΚΟΝΣΟΛΑΣ (7) Προσαρτήστε το ΣΥΡΜΑ...
  • Seite 61 A Άνοίξτε τον ΕΞΟΠΛΙΣΜΟ ΓΙΑ ΤΟ ΒΗΜΑ 3. A Εισάγετε 4 ΚΑΠΑΚΙΑ ΧΕΙΡΟΛΑΒΗΣ (10) μέσα στη ΧΕΙΡΟΛΑΒΗ (9). B Τοποθετήστε τα ΠΕΡΙΒΛΗΜΑΤΑ ΧΕΙΡΟΛΑΒΗΣ (8) επάνω στους ΙΣΤΟΥΣ B Ολισθήστε τα ΕΞΩΤΕΡΙΚΑ ΚΑΛΥΜΜΑΤΑ ΠΛΑΙΣΙΟΥ ΒΑΣΗΣ (11) επάνω ΚΟΝΣΟΛΑΣ (1 & 5). από τα μπουλόνια στο κάτω μέρος των ΙΣΤΩΝ ΚΟΝΣΟΛΑΣ (1 & 5). Συνδέστε τα ΚΑΛΩΔΙΑ ΚΟΝΣΟΛΑΣ (4), πετάξτε τα δεματικά σύρματος και T50 μόνο: Άνοίξτε τον ΕΞΟΠΛΙΣΜΟ ΓΙΑ ΤΟ ΒΗΜΑ 4. τακτοποιήστε τα καλώδια στο εσωτερικό των ΙΣΤΩΝ ΚΟΝΣΟΛΑΣ (1 & 5). D T50 μόνο: Προσαρτήστε τα ΕΣΩΤΕΡΙΚΑ...
  • Seite 62 Άνοίξτε τον ΕΞΟΠΛΙΣΜΟ ΓΙΑ ΤΟ ΒΗΜΑ 5. T50 / T70 – Η ΣΥΝΆΡΜΟΛΟΓΗΣΗ Συνδέστε τα ΚΑΛΩΔΙΑ ΚΟΝΣΟΛΑΣ (4) στην ΚΟΝΣΟΛΑ (12) και ΟΛΟΚΛΗΡΩΘΗΚΕ! τακτοποιήστε προσεκτικά το περίσσιο καλώδιο στη ΒΑΣΗ ΚΟΝΣΟΛΑΣ (7). Προσαρτήστε την ΚΟΝΣΟΛΑ (12) στη ΒΑΣΗ ΚΟΝΣΟΛΑΣ (7) χρησιμοποιώντας 4 ΜΠΟΥΛΟΝΙΑ (L) και 4 ΕΠΙΠΕΔΕΣ ΡΟΔΕΛΕΣ (M). D Προσαρτήστε το ΠΙΣΩ ΚΑΛΥΜΜΑ ΚΟΝΣΟΛΑΣ (13) στην ΚΟΝΣΟΛΑ (12) χρησιμοποιώντας 4 ΒΙΔΕΣ (N). ΣΗΜΕΙΩΣΗ: Προσέξτε να μην μαγκώσετε οποιαδήποτε καλώδια κατά τη σύνδεση της κονσόλας. Εξοπλισμός για το βήμα 5 Περιγραφή...
  • Seite 63 été complètement monté. LE NON-RESPECT DE CES INSTRUCTIONS NOM DU MODÈLE PEUT CAUSER DES BLESSURES ! TF30 TAPIS DE COURSE MATRIX REMARQUES IMPORTANTES TF50 À chaque étape du montage, assurez-vous que TOUS les écrous et TOUS les boulons sont bien mis en place et partiellement serrés.

  • Seite 64: Outils Fournis

    F Clé en L 6 mm manquante, contactez l’assistance technique. Les coordonnées de l'assistance sont situées F Clé en T 8 mm sur la carte d'information. F Tournevis cruciforme TF30 / TF50 T50 / T70 page page PIÈCES INCLUSES : PIÈCES INCLUSES : F 1 châssis du tapis de course...
  • Seite 65 PROTECTION POUR CÂBLE D’ALIMENTATION / INTERRUPTEUR CADRE PRINCIPAL ROULETTE DE TRANSPORT COUVERCLE DU MOTEUR PLATEFORME / BANDE DE COURSE BLOCAGE DES ROULETTES RAIL LATÉRAL LOQUET DE DÉBLOCAGE DE LA PLATEFORME TENSION DU ROULEAU ARRIÈRE ET BOULONS DE RÉGLAGE TF50 ILLUSTRÉ...
  • Seite 66 B Fixez LE MONTANT GAUCHE DE LA CONSOLE (1) au CADRE Faites ensuite glisser LA BASE DE LA CONSOLE (7) dans ses montants. PRINCIPAL (2) en utilisant 4 BOULONS (A), 4 RONDELLES TF50 TF50 ÉLASTIQUES (B) et 4 RONDELLES PLATES (C) sur le côté et D Fixez LA BASE DE LA CONSOLE (7) à...
  • Seite 67 à CE DERNIER (2) en utilisant 2 VIS (J) sur le côté intérieur DES MONTANTS DE LA CONSOLE (1 ET 5). et 2 VIS (K) sur le côté extérieur. TF50 TF50 D Fixez la POIGNÉE (9) aux MONTANTS DE LA CONSOLE (1 ET 5) en utilisant D Répétez cette étape sur l'autre côté.
  • Seite 68 Ouvrez le KIT COMPRENANT LES PIÈCES DE FIXATION POUR LA CINQUIÈME ÉTAPE. TF30 / TF50 MONTAGE TERMINÉ ! Branchez les CÂBLES (4) sur la CONSOLE (12) et rentrez avec précaution l’excès de câble dans la BASE DE LA CONSOLE (7).
  • Seite 69 CONSOLE SUPPORT DE LIVRE / TABLETTE PORTE-BOUTEILLE D'EAU POIGNÉE / CAPTEURS TACTILES BASE DE LA CONSOLE EMPLACEMENT DE LA CLÉ DE SÉCURITÉ CARTER DE LA CONSOLE COMMANDES À PORTÉE COUVERCLE POUR POIGNÉE CÂBLE D’ALIMENTATION / INTERRUPTEUR MONTANT DE CONSOLE PROTECTION POUR CADRE PRINCIPAL COUVERCLE DU MOTEUR ROULETTE DE TRANSPORT...
  • Seite 70 IMPORTANT: Ne serrez pas les boulons avant A Ouvrez le KIT COMPRENANT LES PIÈCES DE FIXATION POUR LA DEUXIÈME ÉTAPE. d’avoir complété la troisième étape. B Placez LES CARTERS DE LA CONSOLE (6) au-dessus des MONTANTS DE LA CONSOLE (1 ET 5). Ouvrez le KIT COMPRENANT LES PIÈCES DE FIXATION POUR LA PREMIÈRE ÉTAPE.
  • Seite 71 Ouvrez le KIT COMPRENANT LES PIÈCES DE FIXATION POUR LA TROISIÈME Insérez 4 EMBOUTS POUR POIGNÉE (10) sur LA POIGNÉE (9). ÉTAPE. Faites glisser LES PROTECTIONS EXTÉRIEURES DU CADRE PRINCIPAL (11) sur les boulons en bas des MONTANTS DE LA CONSOLE (1 ET 5). B Placez LES COUVERCLES POUR POIGNÉES (8) au-dessus des MONTANTS DE LA CONSOLE (1 ET 5).
  • Seite 72 Ouvrez le KIT COMPRENANT LES PIÈCES DE FIXATION POUR LA CINQUIÈME ÉTAPE. T50 / T70 MONTAGE TERMINÉ ! Branchez les CÂBLES (4) sur la CONSOLE (12) et rentrez avec précaution l’excès de câble dans la BASE DE LA CONSOLE (7). Fixez la CONSOLE (12) à...

  • Seite 73: Serial Number Location

    MODEL NAME IMPORTANT NOTES TF30 MATRIX TREADMILL During each assembly step, ensure that ALL nuts and bolts are in place and partially threaded. TF50 Several parts have been pre-lubricated to aid in assembly and usage. Please do not wipe this off. If you have difficulty, a light application of lithium grease is recommended.

  • Seite 74: Tools Included

    If you have questions or if there are any missing F 6 mm L Wrench parts, contact Customer Tech Support. Contact information is located on the information card. F 8 mm T Wrench F Phillips Screwdriver TF30 / TF50 T50 / T70 page page PARTS INCLUDED: PARTS INCLUDED:...
  • Seite 75 CONSOLE MAST BOOT IN-REACH CONTROLS HANDLEBAR SLEEVE CONSOLE MAST BASE FRAME COVER POWER CORD / POWER SWITCH TRANSPORT WHEEL MOTOR COVER RUNNING BELT / DECK WHEEL LOCK SIDE RAIL DECK RELEASE LATCH REAR ROLLER TENSION & ADJUSTMENT BOLTS TF50 SHOWN...
  • Seite 76 1 BOLT (D), 1 SPRING WASHER (B) and 1 SPRING WASHERS (F) and 4 FLAT WASHERS (G). Tighten to 20 Nm / 15 lb-ft. TF50 TF50 FLAT WASHER (C) from the rear. Tighten to 20 Nm / 15 lb-ft.
  • Seite 77 D Attach HANDLEBAR (9) to CONSOLE MASTS inside and 2 SCREWS (K) from the outside. (1 & 5) using 2 BOLTS (H) and 4 BOLTS TF50 TF50 (I). Tighten to 15 Nm / 11 lb-ft. D Repeat on other side.
  • Seite 78 A Open HARDWARE FOR STEP 5. TF30 / TF50 ASSEMBLY COMPLETE! B Connect the CONSOLE CABLES (4) to the CONSOLE (12) and carefully tuck the excess cable into the CONSOLE BASE (7). Attach the CONSOLE (12) to the CONSOLE BASE (7) TF30 using 4 BOLTS (L) and 4 FLAT WASHERS (M).
  • Seite 79 CONSOLE READING RACK / TABLET HOLDER WATER BOTTLE HOLDER HANDLEBAR / PULSE GRIPS CONSOLE BASE SAFETY KEY PLACEMENT CONSOLE MAST BOOT IN-REACH CONTROLS HANDLEBAR SLEEVE POWER CORD / POWER SWITCH CONSOLE MAST BASE FRAME COVER MOTOR COVER TRANSPORT WHEEL RUNNING BELT / DECK REAR ROLLER TENSION SIDE RAIL &...
  • Seite 80 IMPORTANT: Do not tighten bolts until step 3 is complete. A Open HARDWARE FOR STEP 2. B Place CONSOLE MAST BOOTS (6) on top of CONSOLE MASTS (1 & 5). A Open HARDWARE FOR STEP 1. Connect the CONSOLE CABLES (4), discard the wire ties, B Attach LEFT CONSOLE MAST (1) to BASE FRAME (2) and tuck the cables inside the CONSOLE MASTS (1 &...
  • Seite 81 A Open HARDWARE FOR STEP 3. A Insert 4 HANDLEBAR CAPS (10) into HANDLEBAR (9). B Place HANDLEBAR SLEEVES (8) on top of CONSOLE MASTS (1 & 5). B Slide OUTSIDE BASE FRAME COVERS (11) over bolts at the bottom of the CONSOLE MASTS (1 &...
  • Seite 82 A Open HARDWARE FOR STEP 5. T50 / T70 ASSEMBLY COMPLETE! B Connect the CONSOLE CABLES (4) to the CONSOLE (12) and carefully tuck the excess cable into the CONSOLE BASE (7). Attach the CONSOLE (12) to the CONSOLE BASE (7) using 4 BOLTS (L) and 4 FLAT WASHERS (M).
  • Seite 83 TF30 © 2020 Johnson Health Tech TF50 Rev 1.1 B GER DUT SPE ITA PRB GRK FRE ENG...
