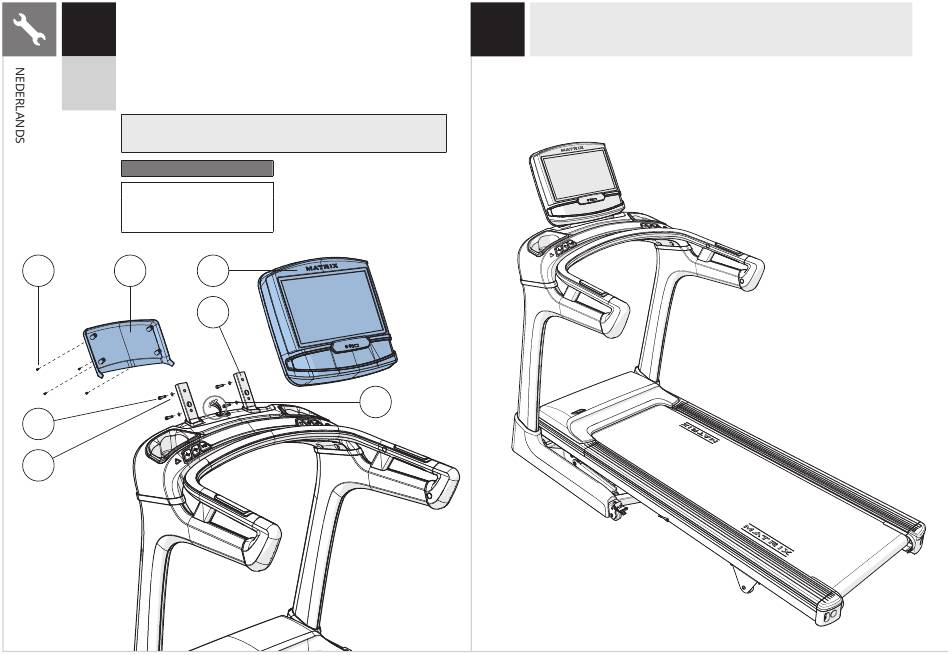

A Open BEVESTIGINGSMATERIAAL VOOR STAP 5.
5
B Sluit de CONSOLEKABELS (4) aan op de CONSOLE (12) en duw
overtollige lengten kabel voorzichtig in de CONSOLEBASIS (7).
C Bevestig de CONSOLE (12) op de CONSOLEBASIS (7)
TF30
met 4 BOUTEN (L) en 4 VLAKKE SLUITRINGEN (M).
D Bevestig de AFDEKPLAAT VOOR DE ACHTERZIJDE VAN DE
TF50
CONSOLE (13) op de CONSOLE (12) met 4 SCHROEVEN (M).
Opmerking: let goed op dat u geen kabels vastknelt terwijl u de
console bevestigt.
Bevestigingsmateriaal voor stap 5
Beschrijving
L Bout
M Vlakke sluitring
N Schroef
N 13
L
M
18
Aantal
4
4
4
12
7
4
6
DE MONTAGE VAN UW TF30 / TF50 IS VOLTOOID!
