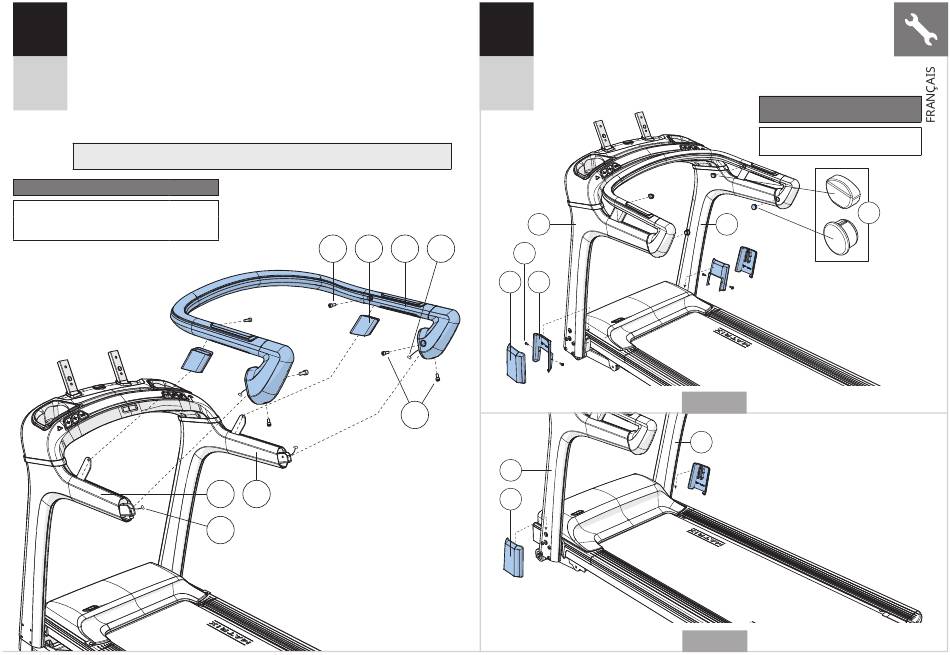

Ouvrez le KIT COMPRENANT LES PIÈCES DE FIXATION POUR LA TROISIÈME
A
3
ÉTAPE.
B Placez LES COUVERCLES POUR POIGNÉES (8) au-dessus des MONTANTS
DE LA CONSOLE (1 ET 5).
C Branchez les CÂBLES DE LA CONSOLE (4) et rentrez les câbles à l'intérieur
T50
DES MONTANTS DE LA CONSOLE (1 ET 5).
T70
D Fixez la POIGNÉE (9) aux MONTANTS DE LA CONSOLE (1 ET 5) en utilisant
2 BOULONS (H) et 4 BOULONS (I). Serrez à un couple de 15 Nm/11 lb-ft.
E Serrez tous les boulons de la première à la troisième étape.
Remarque : prenez garde de ne pincer aucun câble lors de l'installation de la poignée.
Kit de pièces de fixation pour la troisième étape
Description Qté
H Boulon 2
I Boulon 4
H 8
1 5
4
Insérez 4 EMBOUTS POUR POIGNÉE (10) sur LA POIGNÉE (9).
A
4
B Faites glisser LES PROTECTIONS EXTÉRIEURES DU CADRE PRINCIPAL (11)
sur les boulons en bas des MONTANTS DE LA CONSOLE (1 ET 5).
C T50 uniquement : Ouvrez le KIT COMPRENANT LES PIÈCES DE FIXATION
POUR LA QUATRIÈME ÉTAPE.
T50
D T50 uniquement : Fixez LES PROTECTIONS INTÉRIEURES DU CADRE
T70
PRINCIPAL (12) en utilisant 4 VIS (J).
1
9 4
J
11 12
I
1
11
Pièces de fixation pour la quatrième
étape (T50 uniquement)
Description
J Vis
10
5
T50
5
T70
Qté
4
