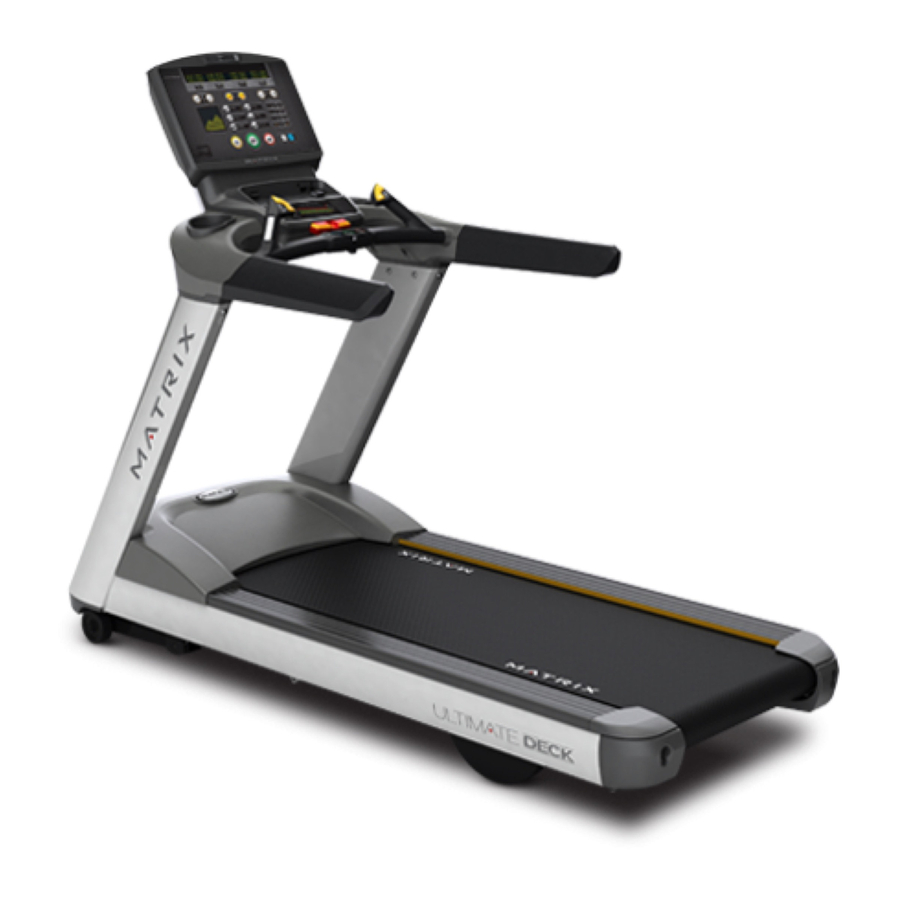

Matrix T7xe Bedienungsanleitung

Premium-laufband
Vorschau ausblenden Andere Handbücher für T7xe:
Inhaltsverzeichnis

Werbung

Quicklinks

T7xe
T7x
T5x
BEDIENUNGSANLEITUNG PREMIUM-LAUFBAND

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Matrix T7xe

Inhaltszusammenfassung für Matrix T7xe

  • Seite 1 T7xe BEDIENUNGSANLEITUNG PREMIUM-LAUFBAND...

  • Seite 3: Wichtige Sicherheitsvorkehrungen

    WICHTIGE SICHERHEITSVORKEHRUNGEN BEWAHREN SIE DIESE ANWEISUNGEN SORGFÄLTIG AUF Bei der Verwendung eines Elektrogeräts sollten stets einige grundlegende Sicherheitsvorkehrungen eingehalten werden, wie: Lesen Sie vor der Verwendung des Laufbands alle Anweisungen. Es obliegt dem Besitzer sicherzustellen, dass alle Benutzer des Laufbands über die Gefahren und Sicherheitsvorkehrungen informiert sind. Sollten Sie nach dem Lesen dieser Technischen Anleitung Fragen haben, wenden Sie sich unter der Nummer auf der Rückseite der BEDIENUNGSANLEITUNG an den Technischen Kundendienst.
  • Seite 4 GEFAHR ZUR VERRINGERUNG DER STROmScHLAGGEFAHR: Ziehen Sie den Stecker des Laufbands immer sofort aus der Steckdose: nach dem Training, ehe Sie das Gerät reinigen oder warten und Teile ab- oder anmontieren. VORSIcHT Wenn Sie in irgendeiner Form Schmerzen verspüren, insbesondere Brustschmerzen, Übelkeit, Schwindel oder Kurzatmigkeit, brechen Sie das Training sofort ab und sprechen Sie vor der Wiederaufnahme mit Ihrem Arzt.
  • Seite 5 WARNUNG (FORTS. ) • Haustiere und Kinder unter 14 Jahren sollten KEINESFALLS näher als 3 m an das Laufband herangelassen werden. • Kinder unter 14 Jahren sollten KEINESFALLS das Laufband verwenden. • Kinder über 14 Jahren sollten das Laufband nur unter Aufsicht eines Erwachsenen verwenden. •...

  • Seite 6: Elektrische Anforderungen

    Gerät erlöschen. SEPARATER STROmKREIS UND ELEKTRIScHE INFORmATIONEN Alle Matrix-Geräte benötigen einen „separaten Stromkreis", der mit 15 oder 20 Ampere abgesichert sein muss, mit nicht durchgeschleiftem (isoliertem) Neutralleiter/Schutzleiter für die Stromversorgung. Einfach gesagt bedeutet das, dass keine weiteren Geräte an den Stromkreis der Steckdosen, in die Sie die Geräte einstecken, angeschlossen sein sollten.
  • Seite 7 Elektriker eine geeignete Steckdose installieren. 220 V GERÄTE Die Matrix-Laufbänder T5x, T7x und T7xe 220 sind zur Verwendung in einem Stromkreis mit einer Nennspannung von 220/230 Volt ausgelegt und verfügen über einen nicht durchgeschleiften Erdungsstecker. Stellen Sie sicher, dass das 220 Volt-Laufband an eine Steckdose mit der gleichen Konfiguration wie der Stecker angeschlossen wird.
  • Seite 9 GRUNDLAGEN...

  • Seite 10: Aufstellung Des Laufbands

    AUFSTELLUNG DES LAUFBANDS Stellen Sie das Laufband auf eine ebene und stabile Oberfläche. Hinter dem Laufband 13” 300 mm sollte sich ein Abstand von mindestens 2,00 m, auf jeder Seite von 1,00 m und vor dem Gerät von 30 cm für das Netzkabel befinden. Stellen Sie das Laufband so auf, dass sämtliche Belüftungs- und Luftöffnungen frei sind.

  • Seite 11: Niveauausgleich Des Laufbands

    NIVEAUAUSGLEIcH DES LAUFBANDS Verwendung der Ausgleichsscheibe oder Anbringung des Ausgleichsfußes. HINWEIS: Für den ordnungsgemäßen Betrieb ist es äußerst wichtig, dass die Nivellierer richtig justiert sind. Steht das Gerät nicht waagrecht, kann es zu einer falschen Ausrichtung der Laufmatte und weiteren Problemen kommen. Die Verwendung einer Wasserwaage ist empfehlenswert.

  • Seite 12: Spannen Der Laufmatte

    SPANNEN DER LAUFmATTE Nach der Aufstellung des Laufbands an seinem Einsatzort müssen die Spannung und die Zentrierung der Laufmatte überprüft werden. Die Laufmatte muss nach den ersten beiden Einsatzstunden erneut ausgerichtet werden. Aufgrund von Temperatureinwirkungen, Feuchtigkeit und Abnutzung kommt es zu einer unterschiedlich starken Dehnung der Laufmatte. Wenn die Laufmatte anfängt bei Nutzung des Geräts zu rutschen, folgen Sie unbedingt den nachfolgenden Anweisungen.
  • Seite 13 SPANNUNG DER REcHTEN ROLLENSEITE SPANNUNG DER LINKEN ROLLENSEITE LAUFmATTE IST ZU WEIT REcHTS LAUFmATTE IST ZU WEIT LINKS...

  • Seite 14: Verwendung Der Herzfrequenz-Funktion

    VERWENDUNG DER HERZFREQUENZ-FUNKTION Ihre Gerät verfügt möglicherweise über einen Herzfrequenz-Pulsgriff. Bei der Herzfrequenz-Funktion dieses Geräts handelt es sich nicht um ein medizinisches Instrument. Die Pulsgriffe ermöglichen eine relative Schätzung Ihrer tatsächlichen Herzfrequenz, Sie sollten sich jedoch, wenn genaue Daten erforderlich sind, nicht auf die Messung verlassen.

  • Seite 15: Kabelloser Herzfrequenz-Empfänger

    KABELLOSER HERZFREQUENZ-EmPFÄNGER Dieser Empfänger ermöglicht in Verbindung mit einem kabellosen Brustgurt die kabellose Übertragung und Anzeige Ihrer Herzfrequenz in der Konsole. Bevor Sie den kabellosen Brustgurt anlegen, sollten Sie die zwei Gummielektroden mit Wasser anfeuchten. Zentrieren Sie den Brustgurt genau unterhalb Ihrer Brustmuskeln, direkt über dem Brustbein, mit dem Logo nach außen. HINWEIS: Der Brustgurt muss fest sitzen und richtig ausgerichtet sein, um genaue und regelmäßige Messungen zu ermöglichen.

  • Seite 17: Fehlerbehebung & Wartung

    FEHLERBEHEBUNG & WARTUNG...

  • Seite 18: Austausch Von Laufdeck Und Laufmatte

    Laufbandes keine Hindernisse, auch keine Netzkabel, befinden. auch umgeklappt und neu montiert oder ausgetauscht werden. Trennen Sie das Laufband jeden Monat vom Stromnetz und Bitte wenden Sie sich an den Matrix Fitness Customer Service nehmen Sie die Motorabdeckung ab. Überprüfen Sie den für weitere Informationen.

  • Seite 19: Prüfung Auf Defekte Teile

    Einsatzumgebung sauber halten, reduzieren Sie Sie enthalten wichtige Informationen. Sollten sie unleserlich sein Wartungsprobleme und Kundendiensteinsätze auf ein Minimum. oder fehlen, wenden Sie sich zwecks Ersatz an Matrix Fitness Aus diesem Grund empfiehlt der Technische Kundendienst das Systems oder einen autorisierten Dienstleister.

  • Seite 21: Aufbau Des Laufbands

    TRAGEN SIE IHRE SERIENNUMMER UND DIE MODELLBEZEICHNUNG IN DIE NACHFOLGENDEN FELDER EIN: ANBRINGUNGSORT DER SERIENNUmmER SERIENNUMMER DER KONSOLE*: SERIENNUMMER DES RAHMENS: mATRIX MODELLBEZEICHNUNG: » Geben Sie die SERIENNUMMER und MODELLBEZEICHNUNG an, wenn Sie sich an den Kundendienst wenden. * Die Seriennummer der Konsole ist im Manager-Modus einsehbar.

  • Seite 24: Benötigte Befestigungselemente

    BENÖTIGTE BEFESTIGUNGSELEmENTE Artikel-Nr. : Bezeichnung: Abbildung: Maße: Menge: Tütenfarbe 020090-00 Innensechskantschraube M8 x 20mm Schwarz 0000086571 Unterlegscheibe 8,2 x 16 x 2,0T Schwarz 0000084935 Linkes Verbindungsteil SPHC 4. 0T 0000084936 Rechtes Verbindungsteil SPHC 4. 0T 004541-AC Innensechskantschraube M8 x 1,25P x 45 mm Weiß...
  • Seite 25 020072-00 Innensechskantschraube M8 x 1,25 x 60 mm Gelb 062769-00 Innensechskantschraube M8 x 1,25 x 15 mm Gelb 0000089835 Sicherungsscheibe 8,5 x 12,8 x . 8/1,3H Gelb 005394-00 Inbusschlüssel (T-Form) 8mm x 186L...
  • Seite 26 AUFBAU ScHRITT 1 Zerschneiden Sie die gelben Packgurte, heben Sie das Laufdeck an und entfernen Sie sämtliche Gegenstände unter dem Laufdeck. Öffnen Sie Schraubentüte 1. Schieben Sie die hauptrahmenabdeckung auf den konSolenmaSt. Platzieren Sie den rechten konSolenmaSt oberhalb der hauptrahmenhalterung. Ziehen Sie den FührungSdraht durch den rechten konSolenmaSt.
  • Seite 27 AUFBAU ScHRITT 2 Öffnen Sie Schraubentüte 2. ScHWARZE ScHRAUBENTÜTE INHALT: Stellen Sie die konSole auf den Kopf und befestigen die INNENSECHSKANTSCHRAUBE (M8 x 20 mm) UNTERLEGSCHEIBE (6,2 x 12 x 1,6) Menge: 10 Menge: 10 konSolenmaStabdeckungen mit 4 Schrauben (e) und 4 FederringScheiben (b) an der konSole.
  • Seite 28 AUFBAU ScHRITT 3 Öffnen Sie ScHRAUBENTÜTE 3. WEISSE ScHRAUBENTÜTE INHALT: Schieben Sie die KONSOLE durch die INNENSECHSKANTSCHRAUBE UNTERLEGSCHEIBE KONSOLENmASTmANScHETTEN. Menge: 2 Menge: 6 HINWEIS: Stellen Sie beim INNENSECHSKANTSCHRAUBE Menge: 4 Zusammenschieben sicher, dass die Pfeile auf den Mastringen in Richtung Konsole zeigen. Schließen Sie die KONSOLENKABEL an.
  • Seite 29 AUFBAU ScHRITT 4 Öffnen Sie ScHRAUBENTÜTE 4. BLAUE ScHRAUBENTÜTE INHALT: Befestigen Sie die INNENSECHSKANTSCHRAUBE ABSTANDSSTÜCK HAUPTRAHmENAUFSÄTZE mit 4 Menge: 2 Menge: 2 ScHRAUBEN (D). Schmieren Sie das Laufbanddeck vor der ersten Verwendung gemäß den Anweisungen im WARTUNGS-Teil dieser TECHNISCHEN ANLEITUNG LAUFBAND.
  • Seite 30 AUFBAU ScHRITT 5 Öffnen Sie ScHRAUBENTÜTE 3. ROTE ScHRAUBENTÜTE INHALT: Schieben Sie die KONSOLE durch die RUNDKOPF-INNENSECHSKANTSCHRAUBE UNTERLEGSCHEIBE KONSOLENmASTmANScHETTEN. Menge: 6 Menge: 6 HINWEIS: Stellen Sie beim Zusammenschieben sicher, dass die Pfeile auf den Mastringen in Richtung Konsole zeigen. Schließen Sie die KONSOLENKABEL an. HINWEIS: Achten Sie beim Zusammenbau des rechten Konsolenmastes darauf, keine Kabel einzuklemmen.
  • Seite 31 AUFBAU ScHRITT 6 Öffnen Sie ScHRAUBENTÜTE 4. GELBE ScHRAUBENTÜTE INHALT Befestigen Sie die INNENSECHSKANTSCHRAUBE SICHERUNGSSCHEIBE HAUPTRAHmENAUFSÄTZE mit 4 Menge: 4 Menge: 6 ScHRAUBEN (D). INNENSECHSKANTSCHRAUBE Menge: 2 Schmieren Sie das Laufbanddeck vor der ersten Verwendung gemäß den Anweisungen im WARTUNGS-Teil dieser TECHNISCHEN ANLEITUNG LAUFBAND.
  • Seite 32 AUFBAU ScHRITT 7 Öffnen Sie ScHRAUBENTÜTE 4. Befestigen Sie die HAUPTRAHmENAUFSÄTZE mit 4 ScHRAUBEN (D). Schmieren Sie das Laufbanddeck vor der ersten Verwendung gemäß den Anweisungen im WARTUNGS-Teil dieser TECHNISCHEN ANLEITUNG LAUFBAND. AUFBAU ABGESCHLOSSEN!

  • Seite 33: Funktionsweise Des Laufbands

    FUNKTIONSWEISE DES LAUFBANDS...

  • Seite 34: Manager-Modus

    mANAGER-mODUS 3X UND 5X KONSOLEN: In diesem Modus kann der Benutzer die Standardeinstellungen der Geräte ändern. Sie gelangen in diesen Modus, indem Sie die Level Auf/Level Ab Tasten gleichzeitig 5 Sekunden lang gedrückt halten. Zum Ändern einer Einstellung drücken Sie auf der Tastatur Eingabe (Enter) und ändern die Werte mit den Level-Tasten und der Zifferntastatur.

  • Seite 35: Konsolenbeschreibung

    KONSOLENBEScHREIBUNG: Das Matrix-Gerät wird vor dem Verpacken überprüft. Der Transport erfolgt in zwei Teilen: Grundelement und Konsole. Packen Sie das Gerät vorsichtig aus und entsorgen Sie das Verpackungsmaterial.
  • Seite 37 T5X KONSOLENBEScHREIBUNG Hinweis: Die Konsolenoberfläche ist mit einer durchsichtigen dünnen Kunststofffolie geschützt, diese sollte vor der Verwendung entfernt werden. A) TRAININGSTASTEN (WORKOUTS): Einfache Programmansicht und Auswahltasten. Drücken Sie die Fitnesstest-Taste, um die verfügbaren Tests durchzugehen. B) ScHNELLSTART/GO: Ein-Tasten-Start und Schnellstart. c) EINGABE (ENTER): Zur Bestätigung jeder Programmeinstellung.
  • Seite 39 T7X KONSOLENBEScHREIBUNG Hinweis: Die Konsolenoberfläche ist mit einer durchsichtigen dünnen Kunststofffolie geschützt, diese sollte vor der Verwendung entfernt werden. A) mULTIFUNKTIONS-TASTEN: Die Tasten haben je nach Bildschirm unterschiedliche Funktionen. B) ScHNELLSTART/GO: Ein-Tasten-Start und Schnellstart. c) EINGABE (ENTER): Zur Bestätigung jeder Programmeinstellung. D) STEIGUNG (INcLINE) AUF/AB: Einfache Information und Auswahl der Steigung.

  • Seite 41: T7Xe Konsolenbeschreibung

    T7XE KONSOLENBEScHREIBUNG Das T7xe verfügt über einen voll integrierten Touchscreen. Alle zum Training erforderlichen Informationen werden auf dem Bildschirm erklärt. Sie sollten auf jeden Fall die Funktionen des Interface ausprobieren. Die Informationen zur Programmierung der verschiedenen Trainingsprogramme erklären auch den Inhalt der verschiedenen Bildschirme des T7xe.
  • Seite 42 ScHNELLSTART BETRIEB: PROGRAmmE AUF LEVELBASIS Drücken Sie die Taste GO oder ScHNELLSTART (QUIcK Ihr Matrix-Laufband bietet eine Reihe von levelbasierten Trainingsprogrammen, START) und das Laufband schaltet automatisch in den um Benutzer sämtlicher Fitnessniveaus herauszufordern. Nachfolgend werden manuellen Betriebsmodus. Alle Energieverbrauchswerte werden die Trainingsprogramme und die Programmierung des Laufbands für jedes...

  • Seite 43: Fettverbrennungs-Programm

    FETTVERBRENNUNGS-PROGRAmm HERZFREQUENZGESTEUERTES TRAINING Ihr Matrix-Laufband verfügt über einen herzfrequenzgesteuerten Fettverbrennung ist eine levelbasiertes Trainingsprogramm, Trainingsmodus. Im herzfrequenzgesteuerten Trainingsmodus kann das dazu entwickelt wurde, die Benutzer durch verschiedene der Benutzer seinen gewünschten Herzfrequenzbereich und die Widerstandswechsel bei der Fettverbrennung zu unterstützen.
  • Seite 44 TRAININGSBEScHREIBUNGEN FITNESSTEST Ihr Matrix-Laufband bietet eine Reihe von Fitnesstests - den Gerkin Feuerwehr-Test, den WFI-Feuerwehr-Test, den Test der US-Army, der -Navy, der -Marines und der -Air Force, sowie den Physical Efficiency Battery (PEB) Test. Der Gerkin-Test wurde von Dr. Richard Gerkin von der Feuerwehr von Phoenix (Arizona) entwickelt. Es handelt sich um einen submaximalen Laufband-Test, der von zahlreichen Feuerwehren in den Vereinigten Staaten zur Bewertung der körperlichen Fitness...
  • Seite 45 33,8 30,9 28,2 START), um mit dem Training zu beginnen. 33,8 32,3 29,5 26,9 Um bei einem T7x oder T7xe in das Gerkin Test-Programm zu 32,3 30,5 28,3 25,5 SCHLECHT gelangen, folgen Sie den Anweisungen auf dem Bildschirm. 30,6 28,7...
  • Seite 46 TRAININGSBEScHREIBUNGEN FITNESSTEST Der WFI-Test (Wellness Fitness Initiative) ist ein abgewandelter Gerkin-Test, der von Feuerwehrleuten zur Überprüfung der aeroben Fitness im Rahmen der Einstellungstests und des jährlichen Fitnesstests eingesetzt wird. Ziel ist es, die Marke von 12,5 Minuten zur erreichen oder zu überschreiten. Der Test besteht aus einer Reihe von einminütigen Intervallen, bei denen abwechselnd Geschwindigkeit und Steigung gesteigert werden.
  • Seite 47 12) Geben Sie mit den PFEILTASTEN oder der ZIFFERNTASTATUR die gewünschte Anfangsgeschwindigkeit ein und drücken Sie EINGABE (ENTER). 13) Drücken Sie GO oder ScHNELLSTART (QUIcK START), um mit dem Training zu beginnen. Um bei einem T7x oder T7xe in einen Militär-Fitnesstest zu gelangen, folgen Sie den Anweisungen auf dem Bildschirm.

  • Seite 48: Usb-Anschluss

    USB ANScHLUSS • Software Updates • Laden über USB • Aufzeichnen von Trainingsstatistiken über USB SOFTWARE UPDATES AUFZEIcHNEN VON TRAININGSSTATISTIKEN ÜBER USB Der USB-Anschluss wird für Updates der Konsolen-Firmware An Ihren Konsolen befindet sich oben links ein USB- verwendet. Kopieren Sie die aktualisierte Software in das Anschluss.

  • Seite 49: Erste Schritte

    AUF ALLEN T7X UND T7XE VERFÜGBAR. NIKE + BETRIEB ANFORDERUNGEN VORBEREITEN Schließen Sie Ihr mit Nike Plus kompatibles Gerät an den eingebauten „Made for iPod“- iPod oder iPhone, NIKE Plus geeignet (Siehe www.apple.com/nikeplus Anschluss am mit Nike + iPod kompatiblen Fitnessgerät an.

  • Seite 51: Produktspezifikationen

    PRODUKTSPEZIFIKATIONEN...
  • Seite 52 0,8 - 24* KM/H 0,8 - 24* KM/H KONTAKT- & TELEMETRISCHE HERZFREqUENZSENSOREN ANTRIEBSSySTEM MOTOR MATRIx 5,0 PS AC DyNAMIC RESPONSE DRIVE SySTEM MATRIx 5,0 PS AC DyNAMIC RESPONSE DRIVE SySTEM MOTORKONTROLLSySTEM AC-LAUFBANDANTRIEB FÜR DEN GEWERBLICHEN EINSATZ AC-LAUFBANDANTRIEB FÜR DEN GEWERBLICHEN EINSATZ...
  • Seite 53 0-15% (590 KG SCHUB STEIGUNGSMOTOR) GESCHWINDIGKEITSBEREICH 0,8 - 19 KM/H KONTAKT- & TELEMETRISCHE HERZFREqUENZSENSOREN ANTRIEBSSySTEM MOTOR MATRIx 5,0 PS AC DyNAMIC RESPONSE DRIVE SySTEM™ MOTORKONTROLLSySTEM AC-LAUFBANDANTRIEB FÜR DEN GEWERBLICHEN EINSATZ KONSOLE DISPLAy DOT-MATRIx LED-DISPLAy ZEIT, ENTFERNUNG, KALORIEN, TEMPO, STEIGUNG, GESCHWINDIGKEIT,...
  • Seite 54 Johnson Health Tech. Deutschland GmbH +49-(0)800-66 47 289 Nikolaus-Otto-Straße 1 www.matrixfitness.eu D-22946 Trittau Matrix Premium Laufbänder 1. 4 | © 2011 Matrix Fitness...
