WAGO-M-Bus-Connector
5.3 Öffnen der Software MBSheet
In diesem Kapitel wird beschrieben, wie die zuvor installierte Software MBSheet
über WAGO-I/O-CHECK gestartet und verwendet werden kann.
1. Starten Sie WAGO-I/O-CHECK.
2. Öffnen Sie unter Einstellungen > Kommunikation oder durch Drücken der
Taste [F8] das Fenster „Kommunikationseinstellungen" und tragen Sie dort
die IP-Adresse Ihres Controllers ein.

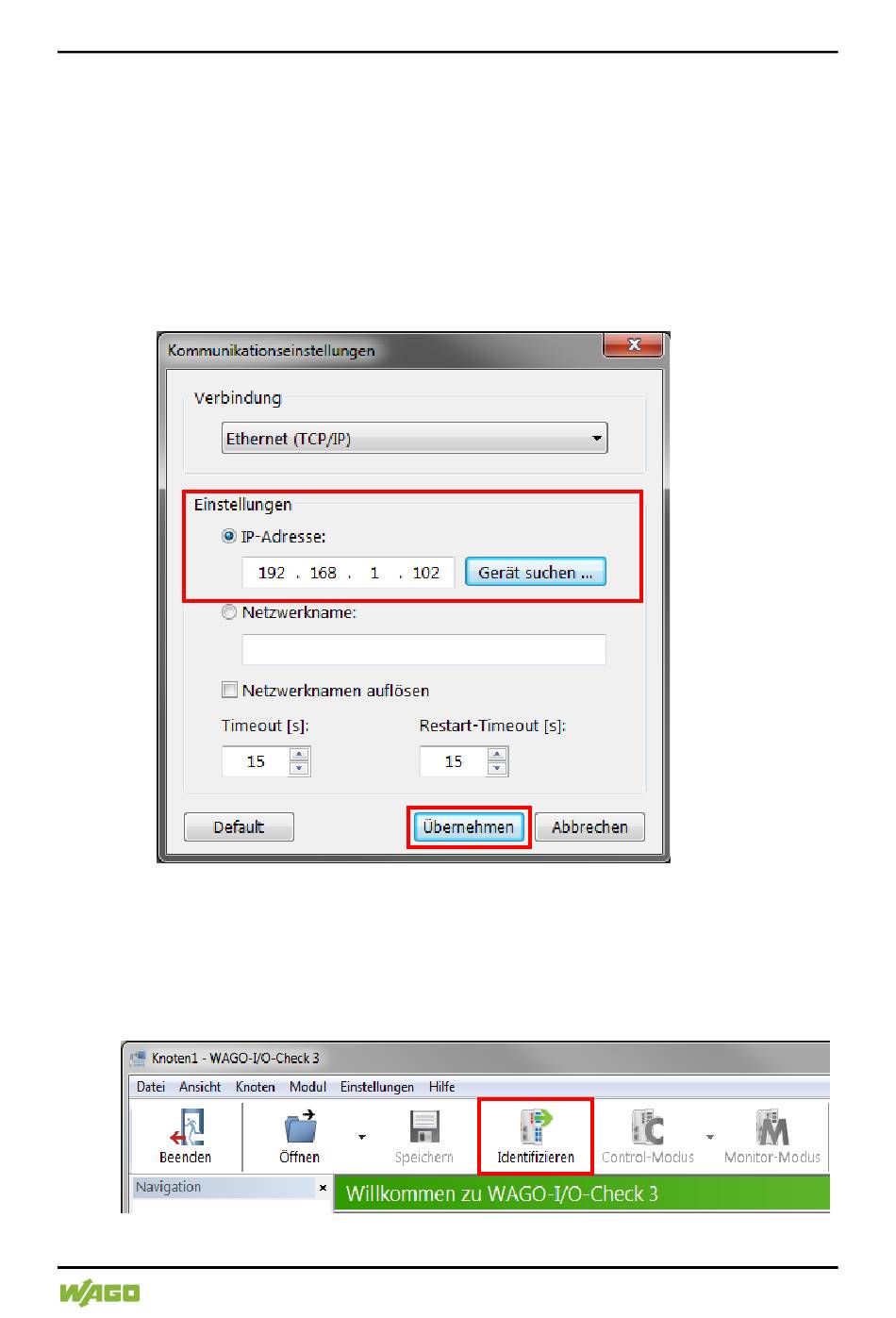

Abbildung 28: Kommunikationseinstellungen WAGO-I/O-CHECK
3. Übernehmen Sie die Einstellungen und lesen Sie den aktuellen Knotenaufbau
durch Drücken des Buttons [Identifizieren] aus.
Nach erfolgreichem Auslesen sollte der Knotenaufbau des adressierten
Controllers visuell dargestellt werden.
e!COCKPIT Anwendungshinweis – Anbindung von M-Bus-Zählern
Abbildung 29: Knoten identifizieren WAGO-I/O-CHECK
