WAGO-I/O-SYSTEM 750
Pos : 2 /D okumentati on allgemein/Ei nband/Ei nband H andbuch - Fronts eite 2015 - mit Doc Variabl en (Standar d) @ 9\mod_1285229289866_0.doc x @ 64939 @ @ 1

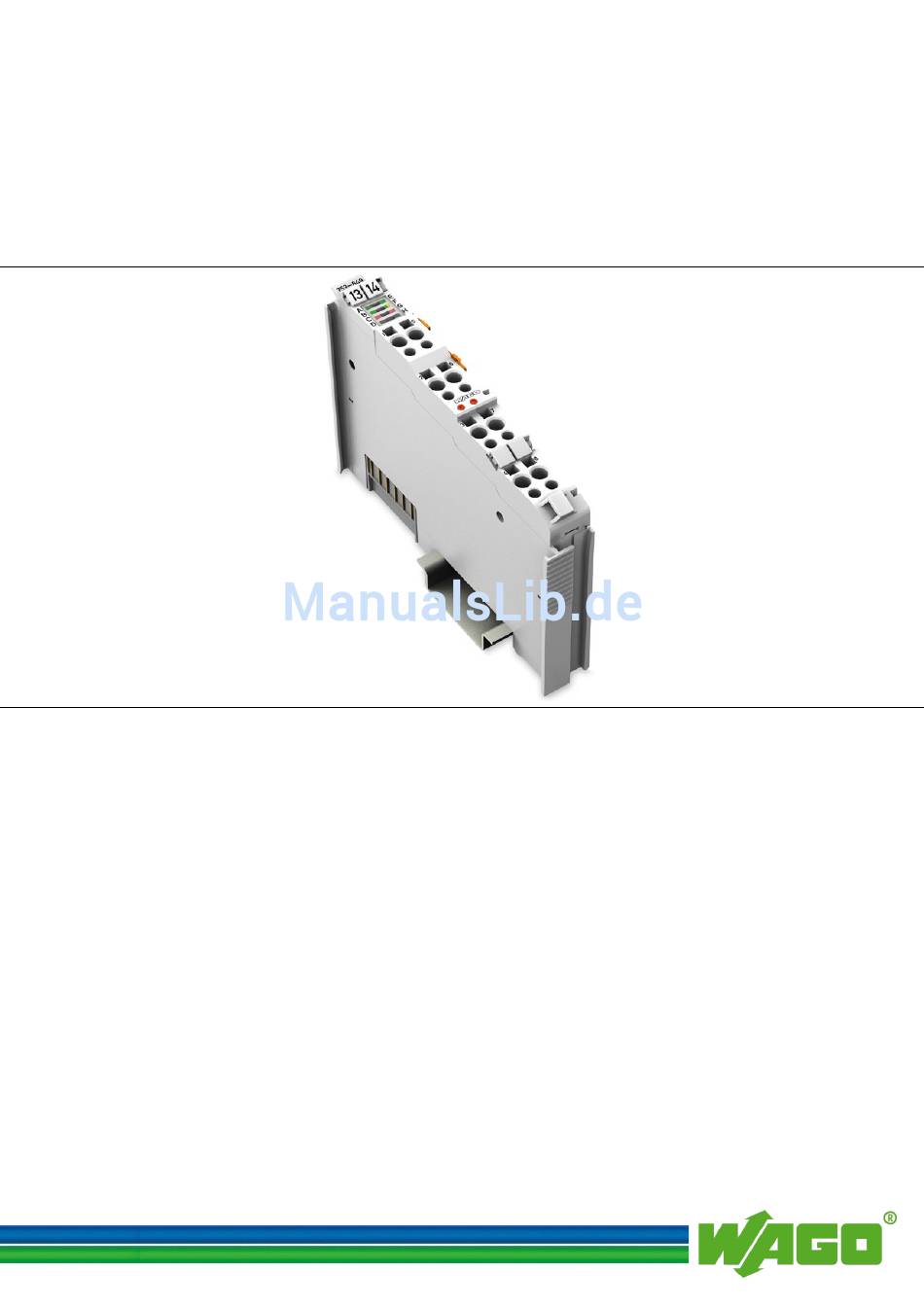

Handbuch
753-649
M-Bus-Master-Modul
zum Anschluss von M-Bus-Geräten
Version 1.0.0
Pos : 3 /Alle Serien (Allgemeine M odul e)/Rec htlic hes, Allgemei nes/Impressum für Standardhandbüc her - allg. Angaben, Ansc hriften, T elefonnummer n und E-Mail-Adres sen @ 3\mod_1219151118203_6.doc x @ 21058 @ @ 1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für WAGO 753-649

Inhaltszusammenfassung für WAGO 753-649

  • Seite 1 WAGO-I/O-SYSTEM 750 Pos : 2 /D okumentati on allgemein/Ei nband/Ei nband H andbuch - Fronts eite 2015 - mit Doc Variabl en (Standar d) @ 9\mod_1285229289866_0.doc x @ 64939 @ @ 1 Handbuch 753-649 M-Bus-Master-Modul zum Anschluss von M-Bus-Geräten Version 1.0.0...
  • Seite 2 WAGO-I/O-SYSTEM 750 753-649 M-Bus-Master-Modul © 2017 WAGO Kontakttechnik GmbH & Co. KG Alle Rechte vorbehalten. WAGO Kontakttechnik GmbH & Co. KG Hansastraße 27 D-32423 Minden Tel.: +49 (0) 571/8 87 – 0 Fax: +49 (0) 571/8 87 – 1 69 E-Mail: info@wago.com...

  • Seite 3: Inhaltsverzeichnis

    Wichtige Erläuterungen ................8 Rechtliche Grundlagen ................8 2.1.1 Änderungsvorbehalt ................8 2.1.2 Personalqualifikation ................8 2.1.3 Bestimmungsgemäße Verwendung des WAGO-I/O-SYSTEMs 750 .. 8 2.1.4 Technischer Zustand der Geräte ............9 Sicherheitshinweise ................. 10 Gerätebeschreibung ................... 12 Ansicht ....................14 Anschlüsse ....................15 3.2.1...
  • Seite 4 6.3.3 M-Bus-Netzwerk ................37 In Betrieb nehmen..................38 Vorbereitung ................... 38 Konfiguration und Datenzugriff .............. 39 7.2.1 Konfiguration und Zugriff über WAGO-I/O-PRO ......39 7.2.2 Konfiguration und Zugriff über MBSheet und MBCONF ....40 7.2.2.1 Komponenten installieren .............. 41 7.2.2.2 MBSheet öffnen ................

  • Seite 5: Hinweise Zu Dieser Dokumentation

    (M-Bus-Master-Modul). Pos : 11 /Serie 750 ( WAGO-I/O-SYST EM)/Hi nweis e z ur D okumentati on/Hi nweise/Ac htung: Hinweis z ur D okumentati on I/O-Modul e 750- xxxx @ 4\mod_1237986979656_6.doc x @ 29021 @ @ 1 Das I/O-Modul 753-649 darf nur nach Anweisungen dieser Betriebsanleitung und der Betriebsanleitung zum eingesetzten Feldbuskoppler/-controller installiert und betrieben werden.

  • Seite 6: Symbole

    Hinweise zu dieser Dokumentation WAGO-I/O-SYSTEM 750 753-649 M-Bus-Master-Modul Pos : 12.4 /All e Seri en ( Allgemei ne Module)/Ü bers chriften/Ebene 2/Symbol e - Ü berschrift 2 @ 13\mod_1351068042408_6.doc x @ 105268 @ 2 @ 1 Symbole Pos : 12.5.1 /All e Serien ( Allgemei ne Module)/Sicherheits- und sons tige Hi nweis e/Gefahr/Gefahr: _War nung vor Pers onenschäden allgemei n_ - Erläuter ung @ 13\mod_1343309450020_6.doc x @ 101017 @ @ 1 GEFAHR Warnung vor Personenschäden!

  • Seite 7: Darstellung Der Zahlensysteme

    Hinweise zu dieser Dokumentation 753-649 M-Bus-Master-Modul Pos : 12.7 /All e Seri en ( Allgemei ne Module)/Ü bers chriften/Ebene 2/D arstellung der Z ahlens ys teme - Ü bers chrift 2 @ 23\mod_1435647128078_6.doc x @ 184809 @ 2 @ 1 Darstellung der Zahlensysteme Pos : 12.8 /All e Seri en ( Allgemei ne Module)/R ec htliches , Allgemei nes /Zahlens ysteme @ 3\mod_1221059454015_6.doc x @ 21709 @ @ 1...

  • Seite 8: Wichtige Erläuterungen

    Kenntnissen in der SPS-Programmierung durchzuführen. Pos : 19 /Serie 750 ( WAGO-I/O-SYST EM)/Wic htige Erläuterungen/Bes timmungsgemäß e Verwendung/Besti mmungsgemäß e Ver wendung 750- xxxx - Übersc hrift 3 und Inhalt @ 3\mod_1224064151234_6.doc x @ 24068 @ 3 @ 1 2.1.3 Bestimmungsgemäße Verwendung des WAGO-I/O-...

  • Seite 9: Bestimmungsgemäße Verwendung Des Wago-I/O-Systems 750

    Haftungsausschluss der WAGO Kontakttechnik GmbH & Co. KG. Wünsche an eine abgewandelte bzw. neue Hard- oder Softwarekonfiguration richten Sie bitte an die WAGO Kontakttechnik GmbH & Co. KG. Pos : 21 /D okumentation allgemei n/Glieder ungs elemente/---Seitenwechs el--- @ 3\mod_1221108045078_0.doc x @ 21808 @ @ 1 Handbuch Version 1.0.0...

  • Seite 10: Sicherheitshinweise

    Pos : 24.2 /Serie 750 (WAGO-I/O-SYST EM)/Wic htige Erläuterungen/Sicherheits- und sonstig e Hinweis e/Gefahr/Gefahr : Ei nbau 0750- xxxx nur in Gehäusen, Sc hränken oder el ektrisc hen Betriebsr äumen! @ 6\mod_1260180556692_6.doc x @ 46730 @ @ 1 GEFAHR Nur in Gehäusen, Schränken oder elektrischen Betriebsräumen...
  • Seite 11 WAGO-I/O-SYSTEM 750 Wichtige Erläuterungen 753-649 M-Bus-Master-Modul ACHTUNG Nur mit zulässigen Materialien reinigen! Reinigen Sie verschmutzte Kontakte mit ölfreier Druckluft oder mit Spiritus und einem Ledertuch. Pos : 29 /All e Seri en (Allgemei ne Module)/Sicher heits- und s ons tige Hi nweis e/Ac htung/Ac htung: Kein Kontaktspr ay ver wenden! @ 6\mod_1260181290808_6.doc x @ 46754 @ @ 1...

  • Seite 12: Gerätebeschreibung

    Der Einsatz eines separaten Pegelwandlers ist nicht erforderlich. Pos : 35 /Serie 750 ( WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Ei nlei tung/LED-Anz eige/LED Zustand Betrieb, Klemmenbus-Kommuni kation und Signalübertragung - ein- und mehrfarbige LEDs @ 27\mod_1476359772976_6.doc x @ 221579 @ @ 1 Ein- und mehrfarbige LEDs signalisieren die Betriebsbereitschaft und die störungsfreie Klemmenbuskommunikation sowie den Zustand der...
  • Seite 13 Gerätebeschreibung 753-649 M-Bus-Master-Modul Pos : 37 /Serie 753 ( WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Ei nlei tung/Ei ns atz ber eich/Kompatibilitätsliste 0753-0649 @ 28\mod_1479224635348_6.doc x @ 387260 @ @ 1 Das I/O-Modul 753-649 kann an folgenden Feldbuscontrollern des WAGO-I/O-SYSTEM 750 ab dem angegebenen Firmwareausgabestand betrieben werden: Tabelle 3: Kompatibilitätsliste 753-649...

  • Seite 14: Ansicht

    Abbildung 1: Ansicht Pos : 41 /Serie 753 ( WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Ansic ht/Ansic ht – Leg ende mit Leistungs kontakten_mit Kodi erung, Kabel befestigung und Pr üföffnung en @ 20\mod_1411031302199_6.doc x @ 163870 @ @ 1 Tabelle 4: Legende zur Abbildung „Ansicht“...

  • Seite 15: Anschlüsse

    Goldfederkontakte. Pos : 45.3 /Serie 750 (WAGO-I/O-SYST EM)/Wic htige Erläuterungen/Sicherheits- und sonstig e Hinweis e/Achtung/Achtung: ESD - Auf g ute Erdung der U mgebung ac hten! @ 7\mod_1266318538667_6.doc x @ 50696 @ @ 1 Auf gute Erdung der Umgebung achten! Die Geräte sind mit elektronischen Bauelementen bestückt, die bei...

  • Seite 16: Leistungskontakte/Feldversorgung

    Leistungskontakte/Feldversorgung Pos : 48 /Serie 750 ( WAGO-I/O-SYST EM)/Wic htige Erläuterungen/Sicherheits- und sonstig e Hinweis e/Vorsic ht/Vorsicht: Verl etz ungsgefahr durc h s charfkantige M ess er kontakte! @ 6\mod_1256193279401_6.doc x @ 43412 @ @ 1 VORSICHT Verletzungsgefahr durch scharfkantige Messerkontakte! Da die Messerkontakte sehr scharfkantig sind, besteht bei unvorsichtiger Hantierung mit den I/O-Modulen Verletzungsgefahr.

  • Seite 17: Cage Clamp ® -Anschlüsse

    WAGO-I/O-SYSTEM 750 Gerätebeschreibung 753-649 M-Bus-Master-Modul Pos : 54 /Serie 750 ( WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Ansc hl üss e/CAGE CLAMP- Anschl üss e - Ü berschrift 3 @ 6\mod_1256296337770_6.doc x @ 43672 @ 3 @ 1 ® 3.2.3 CAGE CLAMP -Anschlüsse...

  • Seite 18: Anzeigeelemente

    Pos : 57 /All e Seri en (Allgemei ne Module)/Ü berschriften/Ebene 2/Anzeig eel emente - Ü berschrift 2 @ 4\mod_1240984390875_6.doc x @ 31962 @ 2 @ 1 Anzeigeelemente Pos : 58 /Serie 753 ( WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Anz eigeelemente/Sonder klemmen/Anz eigeel emente 753- 0649 @ 23\mod_1440060972252_6.doc x @ 189961 @ @ 1 Abbildung 5: Anzeigeelemente Tabelle 7: Legende zur Abbildung „Anzeigeelemente“...

  • Seite 19: Bedienelemente

    Pos : 60 /All e Seri en (Allgemei ne Module)/Ü berschriften/Ebene 2/Bedi enel emente - Ü bers chrift 2 @ 4\mod_1239191655456_6.doc x @ 30427 @ 2 @ 1 Bedienelemente Pos : 61 /Serie 753 ( WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Bedienel emente/Bus klemmen/Konfigur ation und Parameteränderungen werden über die übergeordnete Steuerung durgeführt (753-649) @ 23\mod_1440060348693_6.doc x @ 189957 @ @ 1 Das I/O-Modul 753-649 hat keine elektromechanischen Bedienelemente.

  • Seite 20: Überstromabschaltung

    WAGO-I/O-SYSTEM 750 753-649 M-Bus-Master-Modul Pos : 65 /Serie 753 ( WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Ei nlei tung/753-0649/Ger ätebesc hrei bung M-Bus-M aster 753-649 - Überstr omabsc haltung @ 29\mod_1493891995011_6.doc x @ 420519 @ 2 @ 1 Überstromabschaltung Eine aktive Stromüberwachung sorgt für die Kurzschlussfestigkeit der M-Bus- Master-Schnittstelle.

  • Seite 21: Technische Daten

    Pos : 67 /All e Seri en (Allgemei ne Module)/Ü berschriften/Ebene 2/Tec hnische D aten - Ü bersc hrift 2 @ 3\mod_1232967587687_6.doc x @ 26923 @ 2 @ 1 Technische Daten Pos : 68 /Serie 753 ( WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/T echnisc he Daten/T ec hnische D aten 753-0649 @ 23\mod_1440061088070_6.doc x @ 189969 @ 333 @ 1 3.7.1 Gerätedaten...

  • Seite 22: Kommunikation

    Pos : 70 /Serie 750 ( WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/T echnisc he Daten/Ansc hluss tec hni k/T ec hnisc he D aten Verdr ahtungsebene CC - 0,08 bis 1,5mm2 / 8 mm ... 9 mm @ 29\mod_1494842646326_6.doc...

  • Seite 23: Klimatische Umgebungsbedingungen

    WAGO-I/O-SYSTEM 750 Gerätebeschreibung 753-649 M-Bus-Master-Modul 3.7.5 Klimatische Umgebungsbedingungen Tabelle 14: Technische Daten – klimatische Umgebungsbedingungen Betriebstemperaturbereich 0 °C … 55 °C Betriebshöhe über Normalnull 2000 m Lagertemperaturbereich −20 °C … +85 °C Lagerhöhe über Normalnull 3000 m Relative Feuchte (ohne Betauung) 10 % …...

  • Seite 24: Zulassungen

     WAGO-I/O-SYSTEM 750 Systembeschreibung. Pos : 77 /Serie 750 ( WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Z ulass ungen/Allgemei n/Z ulass ungen Bus kl emme 750- xxxx Allgemein, ohne Variantenang abe - Einl eitung @ 4\mod_1237460656921_6.doc x @ 28642 @ @ 1 Folgende Zulassungen wurden für das I/O-Modul 753-649 erteilt:...

  • Seite 25: Normen Und Richtlinien

    EN 61000-6-3 Pos : 84 /Serie 753 ( WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Ei nlei tung/753-0649/Hi nweis: EMV-N ormen - Einhal tung CE- Störfestigkeit und –auss endung i n Ver bindung mit WAGO-Netzteilen @ 27\mod_1468860998695_6.doc x @ 217191 @ @ 1 Hinweis Für zuverlässige Einhaltung von CE-Störfestigkeit und -...

  • Seite 26: Prozessabbild

    Leistungskontakte besitzen. Pos : 88.2 /Serie 750 (WAGO-I/O-SYST EM)/Wic htige Erläuterungen/Sicherheits- und sonstig e Hinweis e/Vorsic ht/Vorsicht: Verl etz ungsgefahr durc h s charfkantige M ess er kontakte! @ 6\mod_1256193279401_6.doc x @ 43412 @ @ 1 VORSICHT Verletzungsgefahr durch scharfkantige Messerkontakte! Da die Messerkontakte sehr scharfkantig sind, besteht bei unvorsichtiger Hantierung mit den I/O-Modulen Verletzungsgefahr.

  • Seite 27: Geräte Einfügen Und Entfernen

    Arbeiten unter Spannung können zu Schäden an den Geräten führen. Schalten Sie daher die Spannungsversorgung ab, bevor Sie an den Geräten arbeiten. Pos : 88.8 /Serie 750 (WAGO-I/O-SYST EM)/M ontieren/D emontieren/I/O-Modul einfüg en @ 3\mod_1231769726703_6.doc x @ 25987 @ 3 @ 1 5.2.1 I/O-Modul einfügen...

  • Seite 28: I/O-Modul Entfernen

    Montieren WAGO-I/O-SYSTEM 750 753-649 M-Bus-Master-Modul Pos : 88.10 /Serie 753 ( WAGO-I/O-SYST EM)/Monti eren/I/O-Modul 753 entfernen @ 20\mod_1412665995998_6.doc x @ 165317 @ 3 @ 1 5.2.2 I/O-Modul entfernen Hinweis Steckbare Verdrahtungsebene entfernen! Bevor Sie ein I/O-Modul der Serie 753 aus dem Verbund entfernen können, müssen Sie den Stecker (steckbare Verdrahtungsebene) des I/O-Moduls...

  • Seite 29: I/O-Module Mit Steckbarer Verdrahtungsebene (Serie 753)

    WAGO-I/O-SYSTEM 750 Montieren 753-649 M-Bus-Master-Modul Pos : 88.12 /Serie 753 ( WAGO-I/O-SYST EM)/Monti eren/I/O-Module mit stec kbarer Ver drahtungs ebene Serie 753 @ 3\mod_1232446676484_6.doc x @ 26260 @ 2 @ 1 I/O-Module mit steckbarer Verdrahtungsebene (Serie 753) Auf das Modulunterteil aller I/O-Module der Serie 753 wird ein Stecker für die Verdrahtung aufgesetzt.

  • Seite 30: Abbildung 12: Befestigungsmöglichkeit Für Kabelbinder

    Montieren WAGO-I/O-SYSTEM 750 753-649 M-Bus-Master-Modul Der Stecker besitzt eine Befestigungsmöglichkeit für Kabelbinder. Abbildung 12: Befestigungsmöglichkeit für Kabelbinder Pos : 88.13 /D okumentati on allgemei n/Gli ederungsel emente/---Seitenwec hs el--- @ 3\mod_1221108045078_0.doc x @ 21808 @ @ 1 Handbuch Version 1.0.0...

  • Seite 31: Kodierung

    WAGO-I/O-SYSTEM 750 Montieren 753-649 M-Bus-Master-Modul Pos : 88.14 /Serie 753 ( WAGO-I/O-SYST EM)/Monti eren/Kodier ung der Stec ker Seri e 753 @ 4\mod_1240393983875_6.doc x @ 31215 @ 3 @ 1 5.3.1 Kodierung Die Kodierung mittels kleiner Kunststoffstifte und -buchsen vereinfacht die Zuordnung des Unterteils eines I/O-Moduls zum Stecker.

  • Seite 32: Abbildung 16: Eindeutige Zuordnung Über Kodierelemente

    Montieren WAGO-I/O-SYSTEM 750 753-649 M-Bus-Master-Modul Nach dem Lösen des Steckers verbleiben die Buchsen in dem I/O-Modul. Der kodierte Stecker kann nur noch auf das entsprechende I/O-Modul gesteckt werden. Abbildung 16: Eindeutige Zuordnung über Kodierelemente Pos : 88.15 /D okumentati on allgemei n/Gli ederungsel emente/---Seitenwec hs el--- @ 3\mod_1221108045078_0.doc x @ 21808 @ @ 1 Handbuch Version 1.0.0...

  • Seite 33: Lösen Des Steckers

    WAGO-I/O-SYSTEM 750 Montieren 753-649 M-Bus-Master-Modul Pos : 88.16 /Serie 753 ( WAGO-I/O-SYST EM)/Monti eren/Lös en des Stec kers vom I/O-Modul Serie 753 @ 4\mod_1240393485109_6.doc x @ 31212 @ 3 @ 1 5.3.2 Lösen des Steckers Ziehen Sie die orange Rastklinke am Stecker in Richtung Oberkante des I/O-Moduls, um den Stecker aus dem I/O-Modul zu lösen.

  • Seite 34: Geräte Anschließen

    Geräte anschließen Pos : 91 /Serie 750 ( WAGO-I/O-SYST EM)/Ans chli eßen/Leiter an C AGE C LAM P ans chli eßen ( allgemei n) - Übersc hrift 2 und Text @ 3\mod_1225448660171_6.doc x @ 24926 @ 2 @ 1 ®...

  • Seite 35: Anschlussbeispiel

    Pos : 93 /All e Seri en (Allgemei ne Module)/Ü berschriften/Ebene 2/Ansc hluss beispi el - Ü bers chrift 2 @ 4\mod_1242621672468_6.doc x @ 33292 @ 2 @ 1 Anschlussbeispiel Pos : 94 /Serie 753 ( WAGO-I/O-SYST EM)/Ans chli eßen/Anschl uss beispi ele/Sonderkl emmen/Ansc hluss beispi el 753-0649 @ 29\mod_1494609352515_6.doc x @ 421079 @ @ 1 Abbildung 21: Anschlussbeispiel Pos : 95 /D okumentation allgemei n/Glieder ungs elemente/---Seitenwechs el--- @ 3\mod_1221108045078_0.doc x @ 21808 @ @ 1...

  • Seite 36: Wichtige Installationshinweise

    Schalten Sie daher die Spannungsversorgung ab, bevor Sie an den Geräten arbeiten. Pos : 96.3 /Serie 753 (WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Ei nlei tung/753-0649/Ins tall ati ons hinweis e (753-0649) - F eldvers orgung @ 29\mod_1494614058675_6.doc x @ 421154 @ 3 @ 1 6.3.1...

  • Seite 37: M-Bus-Leitung

    Risiko, dass die Überstromabschaltung des M-Bus-Masters auslöst. Pos : 96.6 /Serie 753 (WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Ei nlei tung/753-0649/Ins tall ati ons hinweis e (753-0649) - M- Bus-N etz wer k @ 29\mod_1494614064141_6.doc x @ 421168 @ 3 @ 1 6.3.3...

  • Seite 38: In Betrieb Nehmen

    Pos : 98.2 /All e Seri en ( Allgemei ne Module)/Ü bers chriften/Ebene 2/Vorbereitung - Übersc hrift 2 @ 12\mod_1339761849552_6.doc x @ 97839 @ 2 @ 1 Vorbereitung Pos : 98.3 /Serie 753 (WAGO-I/O-SYST EM)/In Betrieb nehmen/M- Bus-Master i n Betri eb nehmen (753-0649) - Vor ber eitung @ 29\mod_1488220350233_6.doc x @ 410291 @ @ 1 Die Spannungsversorgung des I/O-Moduls 753-649 im Feldbusknoten erfolgt über die Messerkontakte.

  • Seite 39: Konfiguration Und Datenzugriff

    Pos : 98.5 /All e Seri en ( Allgemei ne Module)/Ü bers chriften/Ebene 2/Konfigurati on und D atenzugriff - Ü berschrift 2 @ 29\mod_1488220752780_6.doc x @ 410295 @ 2 @ 1 Konfiguration und Datenzugriff Pos : 98.6 /Serie 753 (WAGO-I/O-SYST EM)/In Betrieb nehmen/M- Bus-Master i n Betri eb nehmen (753-0649) - Konfigur ati on und Z ugriff über COD ESYS @ 29\mod_1488220349508_6.doc x @ 410278 @ 3 @ 1 7.2.1 Konfiguration und Zugriff über WAGO-I/O-PRO...

  • Seite 40: Konfiguration Und Zugriff Über Mbsheet Und Mbconf

    753-649 M-Bus-Master-Modul Pos : 98.8 /Serie 753 (WAGO-I/O-SYST EM)/In Betrieb nehmen/M- Bus-Master i n Betri eb nehmen (753-0649) - Konfig. u. Zugriff über MBSheet u. MBC onf - Einl eitung @ 29\mod_1488220349861_6.doc x @ 410282 @ 3 @ 1 7.2.2 Konfiguration und Zugriff über MBSheet und MBCONF...

  • Seite 41: Komponenten Installieren

    Pos : 98.10 /Serie 753 ( WAGO-I/O-SYST EM)/In Betri eb nehmen/M-Bus-M aster in Betrieb nehmen (753- 0649) - Konfig. u. Z ugriff über M BSheet u. M BConf - Komp. i nst. @ 29\mod_1494612885609_6.doc...

  • Seite 42: Abbildung 23: Windows-Abfrage Zur Installation Der Mbsheet-Software

    In Betrieb nehmen WAGO-I/O-SYSTEM 750 753-649 M-Bus-Master-Modul Abbildung 23: Windows-Abfrage zur Installation der MBSheet-Software Wenn alle Anwendungen installiert sind, können Sie MBSheet und MBCONF verwenden. Pos : 98.11 /D okumentati on allgemei n/Gli ederungsel emente/---Seitenwec hs el--- @ 3\mod_1221108045078_0.doc x @ 21808 @ @ 1 Handbuch Version 1.0.0...

  • Seite 43: Mbsheet Öffnen

    Pos : 98.12 /Serie 753 ( WAGO-I/O-SYST EM)/In Betri eb nehmen/M-Bus-M aster in Betrieb nehmen (753- 0649) - Konfig. u. Z ugriff über M BSheet u. M BConf - MBSheet öffn @ 29\mod_1494612888687_6.doc x @ 421114 @ 4 @ 1...

  • Seite 44: Abbildung 25: Benutzeroberfläche Von Mbsheet

    In Betrieb nehmen WAGO-I/O-SYSTEM 750 753-649 M-Bus-Master-Modul Anschließend öffnet sich die Benutzeroberfläche von MBSheet: Abbildung 25: Benutzeroberfläche von MBSheet Während MBSheet geöffnet ist, ist die Benutzeroberfläche von WAGO-I/O-CHECK gesperrt. Pos : 98.13 /D okumentati on allgemei n/Gli ederungsel emente/---Seitenwec hs el--- @ 3\mod_1221108045078_0.doc x @ 21808 @ @ 1 Handbuch Version 1.0.0...

  • Seite 45: Mbconf Öffnen

    Pos : 98.14 /Serie 753 ( WAGO-I/O-SYST EM)/In Betri eb nehmen/M-Bus-M aster in Betrieb nehmen (753- 0649) - Konfig. u. Z ugriff über M BSheet u. M BConf - MBC onf öffne @ 29\mod_1494612892445_6.doc...

  • Seite 46: Mbsheet Und Mbconf Beenden

    Pos : 98.17 /Serie 753 ( WAGO-I/O-SYST EM)/In Betri eb nehmen/M-Bus-M aster in Betrieb nehmen (753- 0649) - Konfig. u. Z ugriff über M BSheet u. M BConf - MBx beenden @ 29\mod_1494613300880_6.doc x @ 421144 @ 4 @ 1...
  • Seite 47 WAGO-I/O-SYSTEM 750 In Betrieb nehmen 753-649 M-Bus-Master-Modul === Ende der Liste für T extmar ke Inhalt_mitte === Handbuch Version 1.0.0...

  • Seite 48: Abbildungsverzeichnis

    Abbildung 22: Windows-Sicherheitshinweis zur Eltima-Software ...... 41 Abbildung 23: Windows-Abfrage zur Installation der MBSheet-Software ..42 Abbildung 24: Aufruf von MBSheet über WAGO-I/O-CHECK ......43 Abbildung 25: Benutzeroberfläche von MBSheet ..........44 Pos : 102 /Dokumentati on allgemei n/Gli ederungsel emente/---Seitenwec hs el--- @ 3\mod_1221108045078_0.doc x @ 21808 @ @ 1 Handbuch Version 1.0.0...

  • Seite 49: Tabellenverzeichnis

    Pos : 103 /Dokumentati on allgemei n/Verz eichniss e/T abellenverzeic hnis - Ü bers chrift oG und Verzeic hnis @ 3\mod_1219222958703_6.doc x @ 21083 @ @ 1 Tabellenverzeichnis Tabelle 1: Darstellungen der Zahlensysteme ............7 Tabelle 2: Schriftkonventionen ................7 Tabelle 3: Kompatibilitätsliste 753-649 ..............13 Tabelle 4: Legende zur Abbildung „Ansicht“ ............14 Tabelle 5: Legende zur Abbildung „Leistungskontakte“ ........16 ®...
