e!COCKPIT Anwendungshinweis – Anbindung von M-Bus-Zählern
M-Bus-Master-Modul, 753-649
4

Beispielprojekte

Hinweis
Installation Beispielprojekte für e!COCKPIT

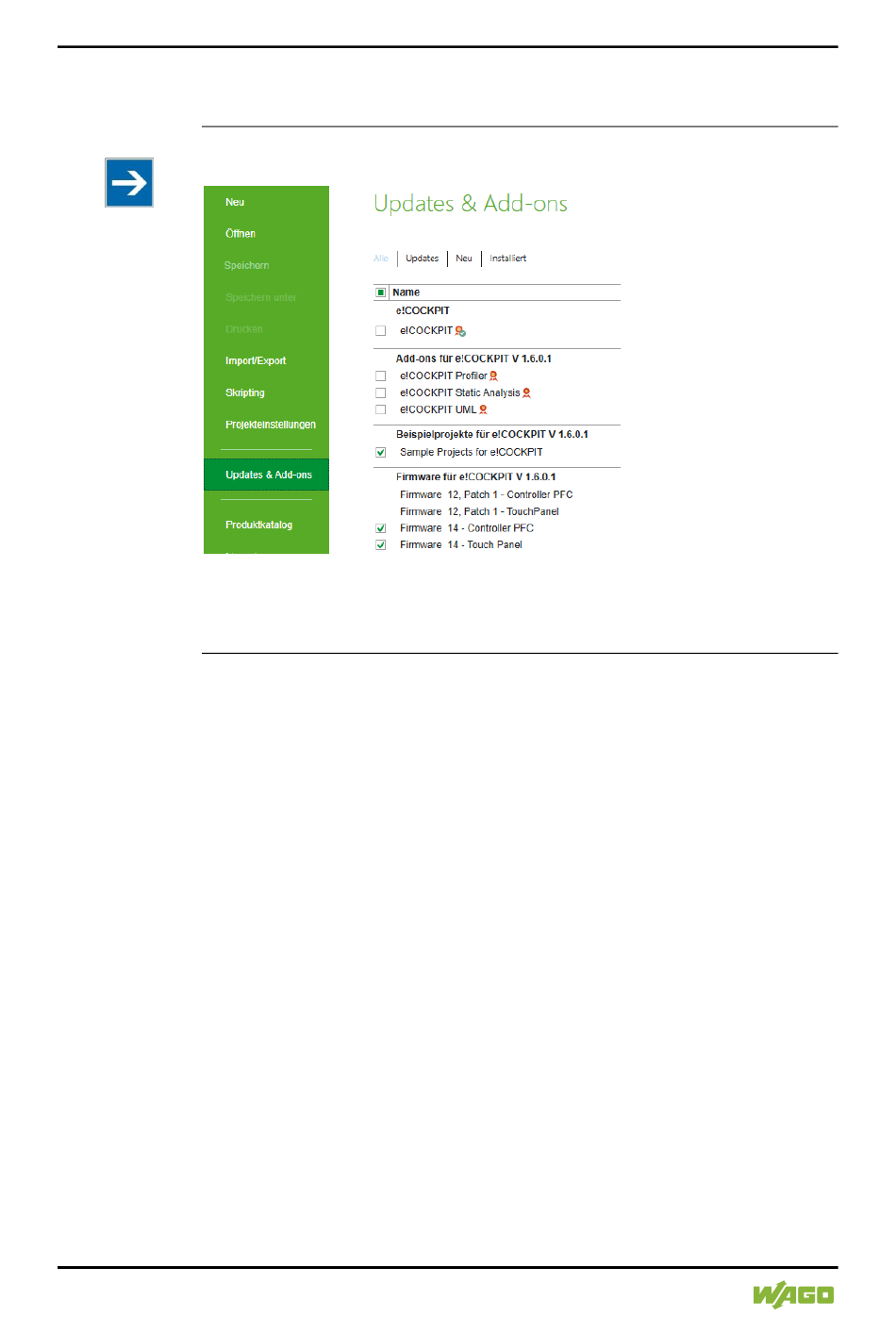

Abbildung 2: e!COCKPIT-Beispielprojekte
Beispielprogramme sind aus der e!COCKPIT-Backstage-Ansicht heraus per
Navigationsleisten-Schaltfläche Updates & Add-ons abrufbar.
Es stehen zwei Beispielprogramme zur Verfügung. Das erste Projekt
„WagoApp_x.x.x.x_M_Bus_Example_01.ecp" dient dem Verständnis
der Programmierung und soll die Verschaltung der Bausteine verdeutlichen.
Das zweite Programm „WagoApp_x.x.x.x_M_Bus_Example_02.ecp" ist
eine Applikation für das zyklische Auslesen mehrerer M-Bus-Zähler.
4.1

WagoApp_x.x.x.x_M_Bus_Example_01.ecp

4.1.1

Aufgabenstellung

Zwei Elektrozähler mit M-Bus-Schnittstelle sollen mit Hilfe des WAGO-I/O-
SYSTEMs ausgelesen werden. Hierzu werden die Zähler über das M-Bus-Master-
Modul an das WAGO-I/O-SYSTEM angeschlossen (siehe Abbildung 1). Im
Folgenden wird die Programmierung der Applikation kurz beschrieben.
Version 1.0.3
9
Beispielprojekte
