Wärmezähler (Visuheatmeter) - WAGO M-Bus-Master-Modul 753-649 Anwendungshinweis

e!COCKPIT Anwendungshinweis – Anbindung von M-Bus-Zählern
M-Bus-Master-Modul, 753-649
4.3.1 Wärmezähler (VisuHeatMeter)
Auf der Seite Wärmezähler erfolgt die Parametrierung der Zählerdaten.
1

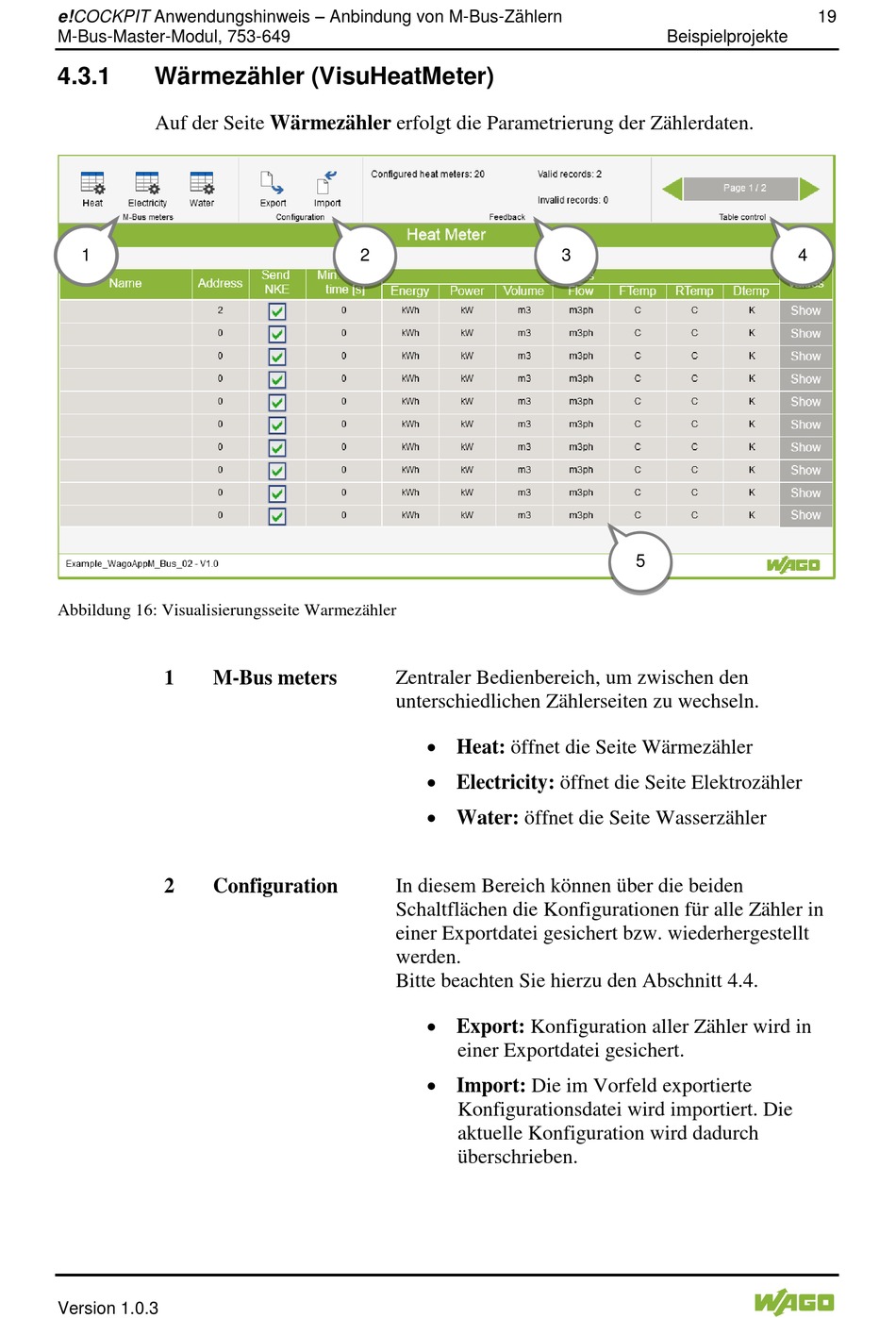

Abbildung 16: Visualisierungsseite Warmezähler
1 M-Bus meters
2 Configuration
Version 1.0.3
2
Zentraler Bedienbereich, um zwischen den
unterschiedlichen Zählerseiten zu wechseln.
 Heat: öffnet die Seite Wärmezähler
 Electricity: öffnet die Seite Elektrozähler
 Water: öffnet die Seite Wasserzähler
In diesem Bereich können über die beiden
Schaltflächen die Konfigurationen für alle Zähler in
einer Exportdatei gesichert bzw. wiederhergestellt
werden.
Bitte beachten Sie hierzu den Abschnitt 4.4.
 Export: Konfiguration aller Zähler wird in
einer Exportdatei gesichert.
 Import: Die im Vorfeld exportierte
Konfigurationsdatei wird importiert. Die
aktuelle Konfiguration wird dadurch
überschrieben.
Beispielprojekte
3
5
19
4
