WAGO M-Bus-Master-Modul 753-649 Anwendungshinweis
  1. Anleitungen
  2. Marken
  3. WAGO Anleitungen
  4. Messgeräte
  5. 753-649
  6. Anwendungshinweis
WAGO M-Bus-Master-Modul 753-649 Anwendungshinweis

WAGO M-Bus-Master-Modul 753-649 Anwendungshinweis

Vorschau ausblenden Andere Handbücher für M-Bus-Master-Modul 753-649:
Inhaltsverzeichnis

Werbung

Quicklinks

e!COCKPIT-Anwendungshinweis
Gebäude
Automation
M-Bus-Master-Modul, 753-649
Anbindung von M-Bus-Zählern
Version 1.0.3

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für WAGO M-Bus-Master-Modul 753-649

Inhaltszusammenfassung für WAGO M-Bus-Master-Modul 753-649

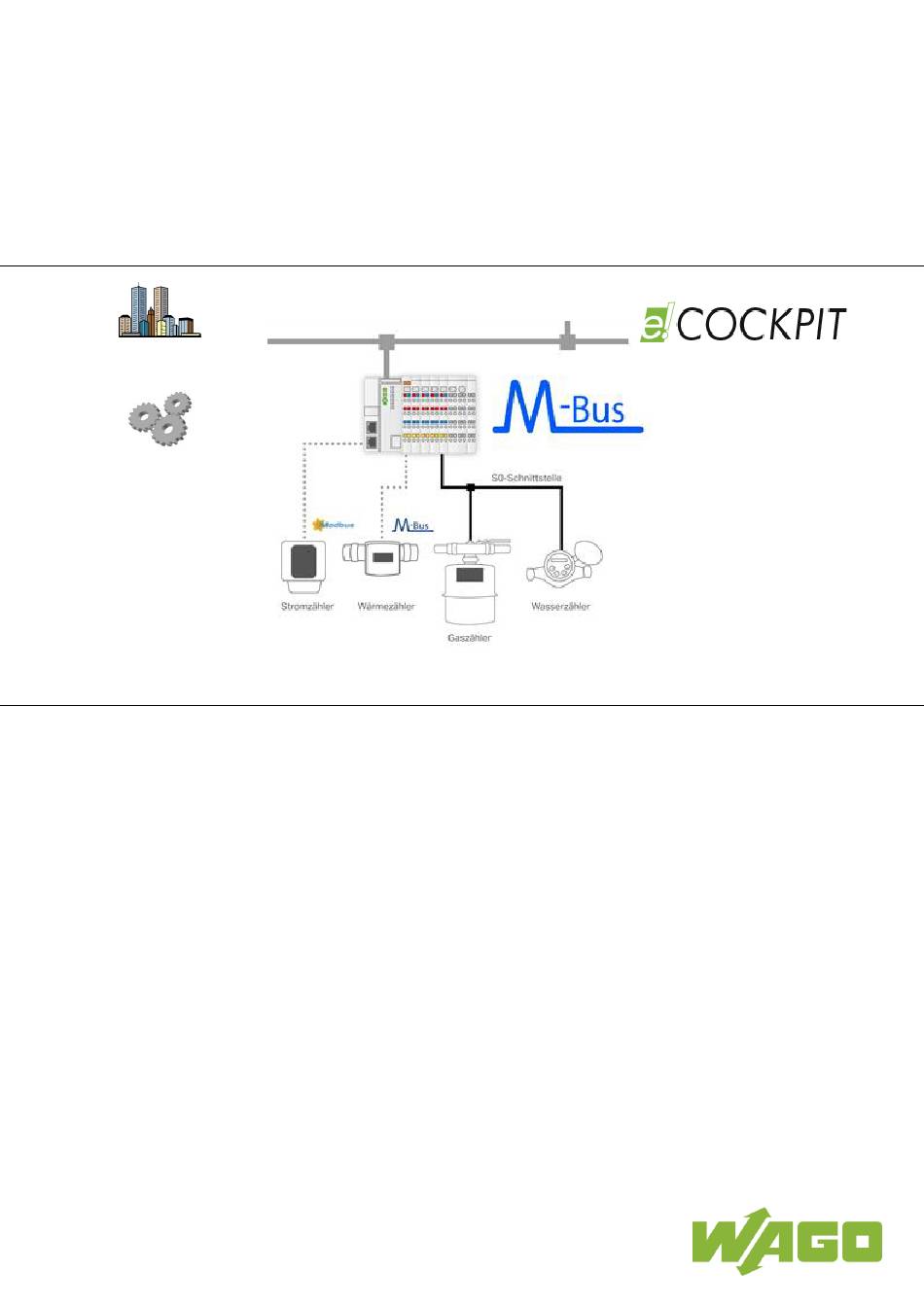

  • Seite 1 e!COCKPIT-Anwendungshinweis Gebäude Automation M-Bus-Master-Modul, 753-649 Anbindung von M-Bus-Zählern Version 1.0.3...
  • Seite 2 Anwendungshinweis – Anbindung von M-Bus-Zählern M-Bus-Master-Modul, 753-649 © 2019 by WAGO Kontakttechnik GmbH & Co. KG Alle Rechte vorbehalten. WAGO Kontakttechnik GmbH & Co. KG Hansastraße 27 D-32423 Minden +49 (0) 571/8 87 – 0 Tel.: +49 (0) 571/8 87 – 1 69...

  • Seite 3: Darstellung Der Zahlensysteme

    Jede Weiterverwendung dieser Dokumentation, die von den urheberrechtlichen Bestimmungen abweicht, ist nicht gestattet. Die Reproduktion, Übersetzung in andere Sprachen sowie die elektronische und fototechnische Archivierung und Veränderung bedarf schriftlichen Genehmigung der WAGO Kontakttechnik GmbH & Co. KG, Minden. Zuwiderhandlungen ziehen einen Schadenersatzanspruch nach sich.
  • Seite 4 e!COCKPIT Anwendungshinweis – Anbindung von M-Bus-Zählern Beschreibung M-Bus-Master-Modul, 753-649 Symbole GEFAHR Warnung vor Personenschäden! Kennzeichnet eine unmittelbare Gefährdung mit hohem Risiko, die Tod oder schwere Körperverletzung zur Folge haben wird, wenn sie nicht vermieden wird. GEFAHR Warnung vor Personenschäden durch elektrischen Strom! Kennzeichnet eine unmittelbare Gefährdung mit hohem Risiko, die Tod oder schwere Körperverletzung zur Folge haben wird, wenn sie nicht vermieden wird.

  • Seite 5: Rechtliche Grundlagen

    Beschreibung Rechtliche Grundlagen Änderungsvorbehalt Die WAGO Kontakttechnik GmbH & Co. KG behält sich Änderungen, die dem technischen Fortschritt dienen, vor. Alle Rechte für den Fall der Patenterteilung oder des Gebrauchmusterschutzes sind der WAGO Kontakttechnik GmbH & Co. KG vorbehalten. Fremdprodukte werden stets ohne Vermerk auf Patentrechte genannt.

  • Seite 6: Inhaltsverzeichnis

    Zählerwerte über MODBUS ..............33 4.7.1 Wärmezähler (Heat Meter) ..............34 4.7.2 Elektrozähler (Electricity Meter) ............35 4.7.3 Wasserzähler (Water Meter) ............... 35 WAGO-M-Bus-Connector ................ 36 Beschreibung ................... 36 Installation ....................36 Öffnen der Software MBSheet ..............38 Version 1.0.3...

  • Seite 7: Beschreibung

    Beschreibung Beschreibung In diesem Anwendungshinweis wird beschrieben, wie eine Anbindung von Energiezählern über eine M-Bus-Schnittstelle an das WAGO-I/O-SYSTEM 750 realisiert werden kann. Zusätzlich wird die Funktionsweise der beiliegenden Beispielprojekte beschrieben, welche für das Auslesen von M-Bus-Zählern verwendet werden können. Darüber hinaus wird erläutert, wie einzelne Elemente des zweiten Beispielprojektes exportiert und in ein neues Projekt importiert werden können.

  • Seite 8: Tools

    Anwendungshinweis – Anbindung von M-Bus-Zählern Aufbau M-Bus-Master-Modul, 753-649 Tools Bezeichnung Bestnr. e!COCKPIT – Arbeitsplatzlizenz 2759-101/ 1110-2002 WAGO-I/O-CHECK (Optional) 759-920 Aufbau M-Bus Wärmezähler M-Bus Elektrozähler M-Bus Wasserzähler Abbildung 1: Verbindungsplan Hinweis Knotenaufbau! Der beschriebene Knotenaufbau stellt nur ein Beispiel dar. Der Aufbau ist je nach Anlage erweiterbar.

  • Seite 9: Beispielprojekte

    Applikation für das zyklische Auslesen mehrerer M-Bus-Zähler. WagoApp_x.x.x.x_M_Bus_Example_01.ecp 4.1.1 Aufgabenstellung Zwei Elektrozähler mit M-Bus-Schnittstelle sollen mit Hilfe des WAGO-I/O- SYSTEMs ausgelesen werden. Hierzu werden die Zähler über das M-Bus-Master- Modul an das WAGO-I/O-SYSTEM angeschlossen (siehe Abbildung 1). Im Folgenden wird die Programmierung der Applikation kurz beschrieben.

  • Seite 10: Applikationsaufbau

    e!COCKPIT Anwendungshinweis – Anbindung von M-Bus-Zählern Beispielprojekte M-Bus-Master-Modul, 753-649 4.1.2 Applikationsaufbau Abbildung 3: Quellcode des Beispielprogramms „WagoApp_x.x.x.x_M_Bus_Example_01.ecp“ Version 1.0.3...

  • Seite 11: Programmerläuterung

    e!COCKPIT Anwendungshinweis – Anbindung von M-Bus-Zählern M-Bus-Master-Modul, 753-649 Beispielprojekte 4.1.3 Programmerläuterung Die Abbildung 3 zeigt den grundsätzlichen Aufbau für die Programmierung einer M-Bus-Applikation. Voraussetzung für die Kommunikation mit dem M- Bus-Zähler ist ein M-Bus-Master-Modul (753-649) und der Funktionsbaustein FbMBusMaster. An diesem Baustein werden die Parameter zur Auswahl des am Knoten gesteckten M-Bus-Master-Moduls („bPortMpBus“) sowie ein Eingangssignal zum Neuinitialisieren des Master-Bausteins („xReset“) angelegt.
  • Seite 12 e!COCKPIT Anwendungshinweis – Anbindung von M-Bus-Zählern Beispielprojekte M-Bus-Master-Modul, 753-649 Hinweis Übersicht der Einheiten Eine tabellarische Übersicht unterstützten Einheiten Bibliotheksdokumentation der WagoAppM_Bus Bibliothek zu finden. Die Dokumentation kann über den Bibliotheksverwalter oder alternativ über die Hilfefunktion [F1] eingesehen werden. Hinweis Rundungsfehler Bei Verwendung von REAL-Datentypen kann es bei den konvertierten Zählerständen zu Rundungsfehlern kommen.

  • Seite 13: Wagoapp_X.x.x.x_M_Bus_Example_02.Ecp

    4.2.1 Aufgabenstellung Es sollen mehrere M-Bus-Zähler der Typen „Wärmezähler“, „Elektrozähler“ und/oder „Wasserzähler“ mit Hilfe des M-Bus-Master-Moduls und dem WAGO- I/O-SYSTEM ausgelesen werden. Die Anzahl der auszulesenden Zähler sollte mit Hilfe einer globalen Konstante eingestellt werden können. Die Adressierung sowie die weitere Definition der Kommunikationsparameter und das Einstellen der gewünschten Ausgabeeinheiten...
  • Seite 14 e!COCKPIT Anwendungshinweis – Anbindung von M-Bus-Zählern Beispielprojekte M-Bus-Master-Modul, 753-649 3. Im Programm MBusMaster sind zusätzlich Bausteine für die Modbus- TCP-Funktionalität vorhanden. Der Port des TCP-Servers ist initial auf 503 eingestellt und kann an dieser Stelle angepasst werden. Sollte die MODBUS-Funktionalität nicht erwünscht sein, kann der Server über ein „FALSE“...
  • Seite 15 e!COCKPIT Anwendungshinweis – Anbindung von M-Bus-Zählern M-Bus-Master-Modul, 753-649 Beispielprojekte 5. Wenn die Zählerwerte über MODBUS zur Verfügung gestellt werden sollen, müssen MODBUS-Merkerworte definiert werden. Dimensionierung erfolgt ebenfalls in der globalen Variablenliste GVL_M_BUS und ist abhängig von der Anzahl der eingestellten Zähler. Startadressen müssen je Zählertyp identisch sein.
  • Seite 16 e!COCKPIT Anwendungshinweis – Anbindung von M-Bus-Zählern Beispielprojekte M-Bus-Master-Modul, 753-649 Hinweis Anpassung der Merkerworte und MODBUS-Adressen! Im vorliegenden Anwendungshinweis sind die Bereiche der Merkerworte und MODBUS-Adressen an je 20 Zähler pro Zählertyp angepasst. Werden weniger als 20 Zähler je Typ verwendet, muss keine Anpassung der Merkerworte und MODBUS-Adressen vorgenommen werden.
  • Seite 17 e!COCKPIT Anwendungshinweis – Anbindung von M-Bus-Zählern M-Bus-Master-Modul, 753-649 Beispielprojekte Hinweis Wichtiger Hinweis! Die MODBUS-Adressbereiche der verschiedenen Zählertypen müssen eindeutig vergeben werden und dürfen sich zu keinem Zeitpunkt überschneiden. 7. In der Gerätestruktur muss anschließend noch die IP-Adresse des Controllers eingestellt werden. Abbildung 12: IP-Konfiguration Controller –...

  • Seite 18: Visualisierung

    e!COCKPIT Anwendungshinweis – Anbindung von M-Bus-Zählern Beispielprojekte M-Bus-Master-Modul, 753-649 Visualisierung Die Visualisierung steht als Webvisualisierung zur Verfügung. Um diese aufzurufen, muss im Internetbrowser die folgende URL aufgerufen werden: http://[IP des Controllers]/webvisu/webvisu.htm Es öffnet sich die im Visualisierungsmanager eingestellte Startseite. Im Beispielprojekt ist dies die Seite der Wärmezähler.

  • Seite 19: Wärmezähler (Visuheatmeter)

    e!COCKPIT Anwendungshinweis – Anbindung von M-Bus-Zählern M-Bus-Master-Modul, 753-649 Beispielprojekte 4.3.1 Wärmezähler (VisuHeatMeter) Auf der Seite Wärmezähler erfolgt die Parametrierung der Zählerdaten. Abbildung 16: Visualisierungsseite Warmezähler Zentraler Bedienbereich, um zwischen den M-Bus meters unterschiedlichen Zählerseiten zu wechseln.  Heat: öffnet die Seite Wärmezähler ...

  • Seite 20: Configured Meters: Zeigt An, Wie Viele

    e!COCKPIT Anwendungshinweis – Anbindung von M-Bus-Zählern Beispielprojekte M-Bus-Master-Modul, 753-649 Feedback Hier werden verschieden Statusinformationen dargestellt.  Configured meters: zeigt an, wie viele Zähler in den globalen Variablen konfiguriert wurden  Valid records: Anzahl der erfolgreichen Zählerzugriffe  Invalid records: Anzahl der fehlgeschlagenen Zählerzugriffe In dem Bedienelement wird die aktuelle Seitenzahl Table control...
  • Seite 21 e!COCKPIT Anwendungshinweis – Anbindung von M-Bus-Zählern M-Bus-Master-Modul, 753-649 Beispielprojekte  Units: In den Spalten werden die Einheiten der Messwerte angezeigt. Wenn ein anderes Einheitenpräfix gewünscht ist, kann dieses hier verändert werden und der Messwert wird beim nächsten Auslesevorgang automatisch umgerechnet. ...

  • Seite 22: Zählerwerte Wärmezähler (Dialogheatmeter)

    e!COCKPIT Anwendungshinweis – Anbindung von M-Bus-Zählern Beispielprojekte M-Bus-Master-Modul, 753-649 4.3.2 Zählerwerte Wärmezähler (DialogHeatMeter) Zur Anzeige der Zählerwerte klicken Sie, wie vorher beschrieben, auf die Schaltfläche [Show]. Es erscheint folgender Dialog. Abbildung 17: Dialog Zählerwerte Wärmezähler Name Hier wird der konfigurierte Name des Zählers angezeigt.
  • Seite 23 e!COCKPIT Anwendungshinweis – Anbindung von M-Bus-Zählern M-Bus-Master-Modul, 753-649 Beispielprojekte In einem Fehlerfall werden die Zählerwerte von einer Fehlermeldung, welche im Klartext dargestellt wird, verdeckt. Im Normalzustand ist die Fehlermeldung nicht sichtbar. Abbildung 18: Fehlermeldung Zählerwerte Hinweis Wichtiger Hinweis! Bitte beachten Sie, dass die Fehleranzeige, die Zählerwerte und die Umrechnung in die gewünschte Einheit erst nach dem Auslesen des Zählers aktualisiert werden.

  • Seite 24: Elektro-/Wasserzähler (Visuelectricity-/Watermeter)

    e!COCKPIT Anwendungshinweis – Anbindung von M-Bus-Zählern Beispielprojekte M-Bus-Master-Modul, 753-649 4.3.3 Elektro-/Wasserzähler (VisuElectricity-/WaterMeter) Auf der Seite Elektrozähler erfolgt die Parametrierung der Zählerdaten. Die Seite Wasserzähler ist vom Aufbau identisch. Abbildung 19: Visualisierungsseite Elektro-/Wasserzähler M-Bus meters Zentraler Bedienbereich, zwischen unterschiedlichen Zählerseiten zu wechseln. ...
  • Seite 25 e!COCKPIT Anwendungshinweis – Anbindung von M-Bus-Zählern M-Bus-Master-Modul, 753-649 Beispielprojekte Feedback Hier werden verschieden Statusinformationen dargestellt.  Configured meters: zeigt an, wie viele Zähler in den globalen Variablen konfiguriert wurden  Valid records: Anzahl der erfolgreichen Zählerzugriffe  Invalid records: Anzahl der fehlgeschlagenen Zählerzugriffe In dem Bedienelement wird die aktuelle Seitenzahl Table control...
  • Seite 26 e!COCKPIT Anwendungshinweis – Anbindung von M-Bus-Zählern Beispielprojekte M-Bus-Master-Modul, 753-649  Units: In den Spalten werden die Einheiten der Messwerte angezeigt. Wenn ein anderes Einheitenpräfix gewünscht ist, kann dieses hier verändert werden und der Messwert wird beim nächsten Auslesevorgang automatisch umgerechnet. ...

  • Seite 27: Zählerwerte Elektro-/Wasserzähler (Dialogelectricity-/Watermeter)

    e!COCKPIT Anwendungshinweis – Anbindung von M-Bus-Zählern M-Bus-Master-Modul, 753-649 Beispielprojekte 4.3.4 Zählerwerte Elektro-/Wasserzähler (DialogElectricity- /WaterMeter) Zur Anzeige der Zählerwerte klicken Sie, wie vorher beschrieben, auf die Schaltfläche [Show]. Es erscheint folgender Dialog. Abbildung 20: Dialog Zählerwerte Elektro-/Wasserzähler Name Hier wird der konfigurierte Name des Zählers angezeigt.
  • Seite 28 e!COCKPIT Anwendungshinweis – Anbindung von M-Bus-Zählern Beispielprojekte M-Bus-Master-Modul, 753-649 In einem Fehlerfall werden die Zählerwerte von einer Fehlermeldung, welche im Klartext dargestellt wird, verdeckt. Im Normalzustand ist die Fehlermeldung nicht sichtbar. Abbildung 21: Fehlermeldung Zählerwerte Elektro-/Wasserzähler Hinweis Wichtiger Hinweis! Bitte beachten Sie, dass die Fehleranzeige, die Zählerwerte und die Umrechnung in die gewünschte Einheit erst nach dem Auslesen des Zählers aktualisiert werden.

  • Seite 29: Exportieren Der Konfigurationsparameter

    e!COCKPIT Anwendungshinweis – Anbindung von M-Bus-Zählern M-Bus-Master-Modul, 753-649 Beispielprojekte Exportieren der Konfigurationsparameter Um einen Datenverlust bei einem Controlleraustausch zu vermeiden, ist es möglich, die Konfigurationsparameter in eine Datei zu exportieren. Die eingetragenen Daten wie z. B. „Name“, „Addresse“ oder konfigurierte Einheiten werden dann für einen zukünftigen Import gesichert.

  • Seite 30: Exportieren Der Programme

    e!COCKPIT Anwendungshinweis – Anbindung von M-Bus-Zählern Beispielprojekte M-Bus-Master-Modul, 753-649 Exportieren der Programme Um die Ausleseprogramme in einem anderen Projekt zu integrieren, ist es notwendig, bestimmte Teile dieses Projekts zu exportieren und in dem Zielprojekt zu importieren. Im Folgenden wird anhand des Beispiels „Wärmezähler“ beschrieben, welche Teile des Projekts für den Export notwendig sind.
  • Seite 31 e!COCKPIT Anwendungshinweis – Anbindung von M-Bus-Zählern M-Bus-Master-Modul, 753-649 Beispielprojekte Es öffnet sich das folgende Fenster: Abbildung 23: Dialog Auswahl Exportelemente Für den Export der Wärmezählerfunktionalität müssen folgende Projektteile ausgewählt werden:  Datatypes > Heat (Ordner)  Enthält Typvariablen des Programms ...
  • Seite 32 e!COCKPIT Anwendungshinweis – Anbindung von M-Bus-Zählern Beispielprojekte M-Bus-Master-Modul, 753-649 Klicken Sie auf Datei > Import/Export > Programmelemente > Importieren. und wählen Sie die erstellte Exportdatei aus. Abbildung 24: Menüpunkt Import/Export – Auswahl Importieren Durch einen Klick auf [Öffnen] erscheint das folgende Fenster: Abbildung 25: Dialog Auswahl Importelemente Version 1.0.3...

  • Seite 33: Zählerwerte Über Modbus

    e!COCKPIT Anwendungshinweis – Anbindung von M-Bus-Zählern M-Bus-Master-Modul, 753-649 Beispielprojekte Auf der rechten Seite des Dialogs muss zunächst der Zielort für die Importdateien ausgewählt werden. Anschließend kann auf der rechten Seite das Element Alles auswählen selektiert werden. Der Import wird anschließend durch Betätigung der Schaltfläche [Elemente einfügen] abgeschlossen.

  • Seite 34: Wärmezähler (Heat Meter)

    e!COCKPIT Anwendungshinweis – Anbindung von M-Bus-Zählern Beispielprojekte M-Bus-Master-Modul, 753-649 4.7.1 Wärmezähler (Heat Meter) Datenpunkt Datentyp MODBUS-Adresse Größe Zugriff (WORD) ValueEnergy REAL 12288 ValuePower REAL 12290 ValueVolume REAL 12292 ValueFlow REAL 12294 ValueFTemp REAL 12296 ValueRTemp REAL 12298 ValueDTemp REAL 12300 Error WORD 12302...

  • Seite 35: Elektrozähler (Electricity Meter)

    e!COCKPIT Anwendungshinweis – Anbindung von M-Bus-Zählern M-Bus-Master-Modul, 753-649 Beispielprojekte 4.7.2 Elektrozähler (Electricity Meter) Datenpunkt Datentyp Modbus-Adresse Größe Zugriff (WORD) ValueEnergy REAL 12608 ValuePower REAL 12610 Error WORD 12612 Dummy (Allignment) WORD 12613 ValueEnergy REAL 12614 ValuePower REAL 12616 Error WORD 12618 Dummy (Allignment) WORD 12619...

  • Seite 36: Wago-M-Bus-Connector

    WAGO-M-Bus-Connector Beschreibung Der WAGO-M-Bus-Connector ist ein Treiber für das Inbetriebnahmetool WAGO-I/O-CHECK. Nach Installation des Treibers ist es möglich, die Auslesesoftware MBSheet direkt aus WAGO-I/O-CHECK zu öffnen und ein angeschlossenes M-Bus-Netzwerk bzw. angebundene M-Bus-Zähler auszulesen. MBSheet ist eine M-Bus-spezifische Auslesesoftware der Firma Relay. Die Software bietet unterschiedliche Funktionen zum Auslesen und Testen von M- Bus-Netzwerken.
  • Seite 37 M-Bus-Master-Modul, 753-649 WAGO-M-Bus-Connector Nach Auswahl der Installationssprache befolgen Sie die Anweisungen des Installationsassistenten, um den Treiber zu installieren. Nachdem der WAGO-M- Bus-Connector erfolgreich installiert wurde, erscheint das nachfolgende Fenster: Abbildung 27: Abschlussfenster M-Bus-Connector-Installation In diesem Fenster sollte die Funktion „Starte MBSheet Installation“ ausgewählt werden, um den anschließenden Installationsprozess von MBSheet automatisch zu...

  • Seite 38: Öffnen Der Software Mbsheet

    M-Bus-Master-Modul, 753-649 Öffnen der Software MBSheet In diesem Kapitel wird beschrieben, wie die zuvor installierte Software MBSheet über WAGO-I/O-CHECK gestartet und verwendet werden kann. 1. Starten Sie WAGO-I/O-CHECK. 2. Öffnen Sie unter Einstellungen > Kommunikation oder durch Drücken der Taste [F8] das Fenster „Kommunikationseinstellungen“ und tragen Sie dort die IP-Adresse Ihres Controllers ein.
  • Seite 39 MBSheet kann nun durch Drücken des Buttons [Einstellungen] geöffnet werden. Alternativ kann die Software auch über einen Klick der rechten Maustaste auf den M-Bus-Master und durch die Auswahl des Menüpunktes Einstellungen gestartet werden. Abbildung 30: Ausgelesener Knoten WAGO-I/O-CHECK Version 1.0.3...
  • Seite 40 e!COCKPIT Anwendungshinweis – Anbindung von M-Bus-Zählern M-Bus-Master-Modul, 753-649 5. Nachdem sich MBSheet geöffnet hat, kann die Software abschließend zum Auslesen, Testen oder Adressieren von M-Bus-Zählern verwendet werden. Hinweis Softwarefunktionen MBSheet! Nachfolgend wird grob der Aufbau und Funktionsumfang der Auslesesoftware erläutert. Für eine detaillierte Beschreibung aller Funktionen wenden Sie sich bitte direkt an den Hersteller.
  • Seite 41 WAGO Kontakttechnik GmbH & Co. KG Postfach 2880 • D-32385 Minden Hansastraße 27 • D-32423 Minden +49 (0) 571/8 87 – 0 Telefon: +49 (0) 571/8 87 – 1 69 Telefax: E-Mail: info@wago.com Internet: http://www.wago.com...
