WAGO-M-Bus-Connector

5 WAGO-M-Bus-Connector
5.1

Beschreibung

Der WAGO-M-Bus-Connector ist ein Treiber für das Inbetriebnahmetool
WAGO-I/O-CHECK. Nach Installation des Treibers ist es möglich, die
Auslesesoftware MBSheet direkt aus WAGO-I/O-CHECK zu öffnen und ein
angeschlossenes M-Bus-Netzwerk bzw. angebundene M-Bus-Zähler auszulesen.
MBSheet ist eine M-Bus-spezifische Auslesesoftware der Firma Relay. Die
Software bietet unterschiedliche Funktionen zum Auslesen und Testen von M-
Bus-Netzwerken. Neben der Zählersuche gibt es beispielsweise die Möglichkeit,
Zählerlisten zu erstellen sowie diese zu editieren, Zähler (zyklisch) auszulesen
oder die Adressierung von M-Bus-Teilnehmern vorzunehmen bzw. zu ändern.
Nachfolgend wird beschrieben, wie der Treiber zusammen mit der Software
MBSheet installiert und anschließend gestartet werden kann.
Hinweis
WAGO-I/O-CHECK!
Damit der Treiber erfolgreich installiert werden kann, muss zuvor das
Inbetriebnahmetool WAGO-I/O-CHECK erfolgreich installiert worden sein.
5.2

Installation

Hinweis
Download WAGO-M-Bus-Connector-Set-up!
Vor Beginn muss das WAGO-M-Bus-Connector-Set-up kostenfrei unter
http://www.wago.com
Das Set-up beinhaltet sowohl den Treiber als auch die MBSheet-Software
(Demoversion) der Firma Relay.
Nach erfolgreichem Download des Set-up-Archives muss dieses zunächst
entpackt werden. Hierbei sollte darauf geachtet werden, dass die beiden
Anwendungsdateien mbsheet.exe und Wago-MBusConnector-Setup(x.x.).exe
zusammen an einem identischen Pfad (z. B. in einem Ordner) abgelegt werden.
Starten Sie die Installation durch einen Doppelklick auf die Datei
Wago-MBusConnector-Setup.exe.

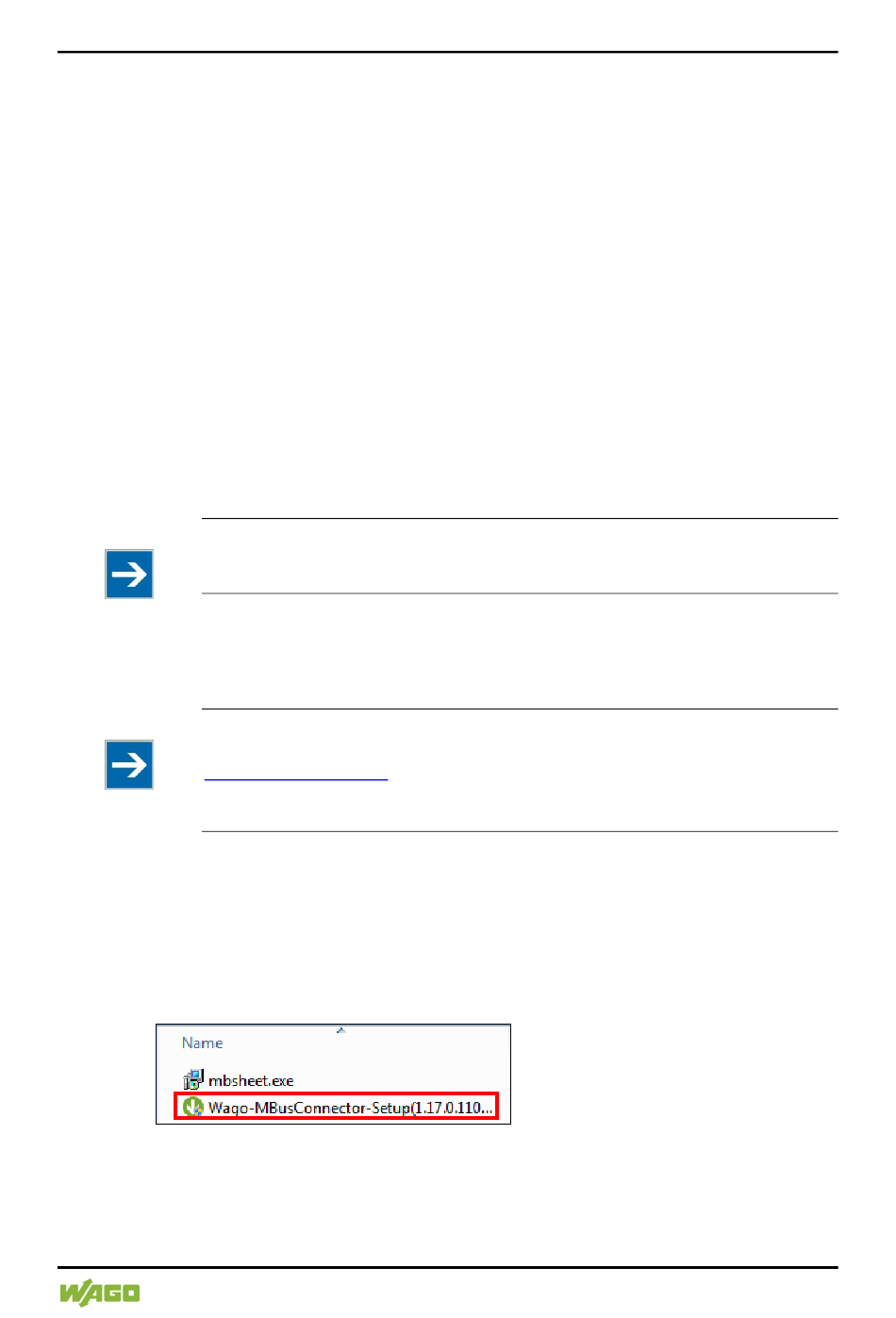

Abbildung 26: Installationsdateien M-Bus-Connector
e!COCKPIT Anwendungshinweis – Anbindung von M-Bus-Zählern
heruntergeladen werden.
