- Seite 1 Handbuch WAGO-I/O-SYSTEM 750 753-649 M-Bus-Master-Modul zum Anschluss von M-Bus-Geräten Version 1.1.1...
- Seite 2 E-Mail: documentation@wago.com Wir weisen darauf hin, dass die im Handbuch verwendeten Soft- und Hardwarebezeichnungen und Markennamen der jeweiligen Firmen im Allgemeinen einem Warenzeichenschutz, Markenzeichenschutz oder patentrechtlichem Schutz unterliegen. WAGO ist eine eingetragene Marke der WAGO Verwaltungsgesellschaft mbH. Handbuch Version 1.1.1...
-
Seite 3: Inhaltsverzeichnis
Wichtige Erläuterungen ................8 Rechtliche Grundlagen ................8 2.1.1 Änderungsvorbehalt ................8 2.1.2 Personalqualifikation ................8 2.1.3 Bestimmungsgemäße Verwendung des WAGO-I/O-SYSTEMs 750 .. 8 2.1.4 Technischer Zustand der Geräte ............9 Sicherheitshinweise ................10 Gerätebeschreibung ................. 12 Ansicht ....................14 Anschlüsse ..................... 15 3.2.1... - Seite 4 M-Bus-Netzwerk ................37 In Betrieb nehmen ..................38 Vorbereitung ..................38 Konfiguration und Datenzugriff .............. 39 7.2.1 Konfiguration und Zugriff über WAGO-I/O-PRO ....... 39 7.2.2 Konfiguration und Zugriff über MBSheet und MBCONF ....40 7.2.2.1 Komponenten installieren ............. 41 7.2.2.2 MBSheet öffnen ................
-
Seite 5: Hinweise Zu Dieser Dokumentation
Ergänzung in die Dokumentation mit aufgenommen wird. Gültigkeitsbereich Die vorliegende Dokumentation gilt für das I/O-Modul 753-649 (M-Bus-Master-Modul). Das I/O-Modul 753-649 darf nur nach Anweisungen dieser Betriebsanleitung und der Betriebsanleitung zum eingesetzten Feldbuskoppler/-controller installiert und betrieben werden. ACHTUNG Versorgungsauslegung des WAGO-I/O-SYSTEMs 750 beachten! Sie benötigen zusätzlich zu dieser Betriebsanleitung die Betriebsanleitung... -
Seite 6: Symbole
Hinweise zu dieser Dokumentation WAGO-I/O-SYSTEM 750 753-649 M-Bus-Master-Modul Symbole GEFAHR Warnung vor Personenschäden! Kennzeichnet eine unmittelbare Gefährdung mit hohem Risiko, die Tod oder schwere Körperverletzung zur Folge haben wird, wenn sie nicht vermieden wird. GEFAHR Warnung vor Personenschäden durch elektrischen Strom! Kennzeichnet eine unmittelbare Gefährdung mit hohem Risiko, die Tod... -
Seite 7: Darstellung Der Zahlensysteme
WAGO-I/O-SYSTEM 750 Hinweise zu dieser Dokumentation 753-649 M-Bus-Master-Modul Darstellung der Zahlensysteme Tabelle 1: Darstellungen der Zahlensysteme Zahlensystem Beispiel Bemerkung Dezimal Normale Schreibweise Hexadezimal 0x64 C-Notation Binär '100' In Hochkomma, '0110.0100' Nibble durch Punkt getrennt Schriftkonventionen Tabelle 2: Schriftkonventionen Schriftart Bedeutung kursiv Namen von Pfaden und Dateien werden kursiv dargestellt z. -
Seite 8: Wichtige Erläuterungen
Rechtliche Grundlagen 2.1.1 Änderungsvorbehalt Die WAGO Kontakttechnik GmbH & Co. KG behält sich Änderungen vor. Alle Rechte für den Fall der Patenterteilung oder des Gebrauchsmusterschutzes sind der WAGO Kontakttechnik GmbH & Co. KG vorbehalten. Fremdprodukte werden stets ohne Vermerk auf Patentrechte genannt. Die Existenz solcher Rechte ist daher nicht auszuschließen. -
Seite 9: Technischer Zustand Der Geräte
Bedienungsanleitung beschrieben sind, • nicht bestimmungsgemäßer Gebrauch der Komponenten. Weitere Einzelheiten ergeben sich aus den vertraglichen Vereinbarungen. Wünsche an eine abgewandelte bzw. neue Hard- oder Softwarekonfiguration richten Sie bitte an die WAGO Kontakttechnik GmbH & Co. KG. Handbuch Version 1.1.1... -
Seite 10: Sicherheitshinweise
GEFAHR Nur in Gehäusen, Schränken oder elektrischen Betriebsräumen einbauen! Das WAGO-I/O-SYSTEM 750 mit seinen Geräten ist ein offenes Betriebsmittel. Bauen Sie dieses ausschließlich in abschließbaren Gehäusen, Schränken oder in elektrischen Betriebsräumen auf. Ermöglichen Sie nur autorisiertem Fachpersonal den Zugang mittels Schlüssel oder Werkzeug. - Seite 11 WAGO-I/O-SYSTEM 750 Wichtige Erläuterungen 753-649 M-Bus-Master-Modul ACHTUNG Nur mit zulässigen Materialien reinigen! Reinigen Sie das Gehäuse und verschmutzte Kontakte mit Propanol. ACHTUNG Kein Kontaktspray verwenden! Verwenden Sie kein Kontaktspray, da in Verbindung mit Verunreinigungen die Funktion der Kontaktstelle beeinträchtigt werden kann.
-
Seite 12: Gerätebeschreibung

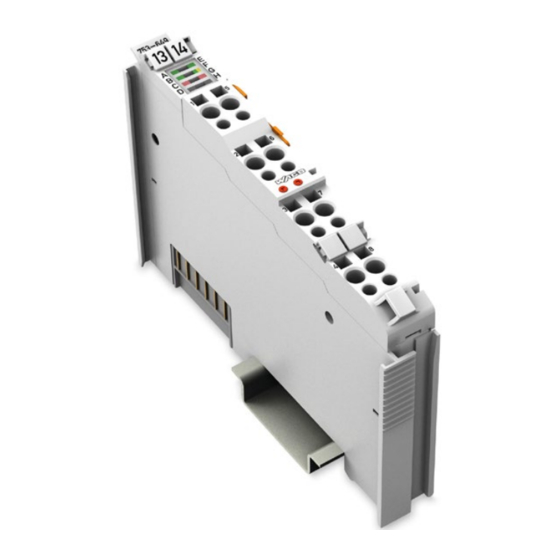

Gerätebeschreibung WAGO-I/O-SYSTEM 750 753-649 M-Bus-Master-Modul Gerätebeschreibung Der M-Bus-Master 753-649 dient als Master in M-Bus-Kommunikationssystemen und ermöglicht eine direkte Anbindung von M-Bus-Slaves mit Zweidraht- Schnittstelle gemäß EN 13757 an das WAGO-I/O-SYSTEM 750. Der M-Bus-Master kommuniziert mit den M-Bus-Slaves über das M-Bus-Protokoll und bildet die Schnittstelle zwischen dem M-Bus-Netzwerk und der verarbei- tenden Software. -
Seite 13: Tabelle 3: Kompatibilitätsliste 753-649
WAGO-I/O-SYSTEM 750 Gerätebeschreibung 753-649 M-Bus-Master-Modul Das I/O-Modul 753-649 kann an folgenden Feldbuscontrollern des WAGO-I/O-SYSTEM 750 ab dem angegebenen Firmwareausgabestand betrieben werden: Tabelle 3: Kompatibilitätsliste 753-649 Feldbuskoppler/- Ausgabestand Bussystem Artikelnummer controller Firmware 750-852 750-880 Controller 750-881 750-882 750-885 Applikationscontroller BA 750-884... -
Seite 14: Ansicht
Gerätebeschreibung WAGO-I/O-SYSTEM 750 753-649 M-Bus-Master-Modul Ansicht Abbildung 1: Ansicht Tabelle 4: Legende zur Abbildung „Ansicht“ Pos. Bedeutung Details siehe Kapitel Beschriftungsmöglichkeit mit Mini-WSB Status-LEDs „Gerätebeschreibung“ > „Anzeigeelemente“ Datenkontakte „Gerätebeschreibung“ > „Anschlüsse“ ® CAGE CLAMP -Anschlüsse „Gerätebeschreibung“ > „Anschlüsse“ Rastklinke „Montieren“ > „I/O-Module mit steckbarer Verdrahtungsebene (Serie 753)“... -
Seite 15: Anschlüsse
WAGO-I/O-SYSTEM 750 Gerätebeschreibung 753-649 M-Bus-Master-Modul Anschlüsse 3.2.1 Datenkontakte/Lokalbus Die Kommunikation zwischen Feldbuskoppler/-controller und I/O-Modulen sowie die Systemversorgung des I/O-Moduls erfolgt über den Lokalbus. Er besteht aus 6 Datenkontakten, die als selbstreinigende Goldfederkontakte ausgeführt sind. Abbildung 2: Datenkontakte ACHTUNG I/O-Module nicht auf Goldfederkontakte legen! Um Verschmutzung und Kratzer zu vermeiden, legen Sie die I/O-Module nicht auf die Goldfederkontakte. -
Seite 16: Leistungskontakte/Feldversorgung
Da die Messerkontakte sehr scharfkantig sind, besteht bei unvorsichtiger Hantierung mit den I/O-Modulen Verletzungsgefahr. Das I/O-Modul 753-649 besitzt 2 selbstreinigende Leistungskontakte für die Einspeisung und Weiterleitung der Feldversorgungsspannung. Die Kontakte auf der linken Seite des I/O-Moduls sind als Messerkontakte ausgeführt und die Kontakte auf der rechten Seite als Federkontakte. -
Seite 17: Cage Clamp -Anschlüsse
WAGO-I/O-SYSTEM 750 Gerätebeschreibung 753-649 M-Bus-Master-Modul ® 3.2.3 CAGE CLAMP -Anschlüsse ® Abbildung 4: CAGE CLAMP -Anschlüsse ® Tabelle 6: Legende zur Abbildung „CAGE CLAMP -Anschlüsse“ Anschluss Funktion Anschluss für M-Bus-Leitung (positiv), +M-Bus M-Bus-Versorgungsspannung Anschluss für M-Bus-Leitung (negativ), −M-Bus M-Bus-Versorgungsspannung nicht belegt Funktionserde ®... -
Seite 18: Anzeigeelemente
Gerätebeschreibung WAGO-I/O-SYSTEM 750 753-649 M-Bus-Master-Modul Anzeigeelemente Abbildung 5: Anzeigeelemente Tabelle 7: Legende zur Abbildung „Anzeigeelemente“ LED Benennung Zustand Funktion Keine Betriebsbereitschaft oder keine bzw. gestörte Lokalbuskommunikation Status Lokalbus- kommunikation Betriebsbereitschaft und ungestörte Grün Lokalbuskommunikation Kein Datenversand über M-Bus (Datenversand) Grün Datenversand über M-Bus... -
Seite 19: Bedienelemente
WAGO-I/O-SYSTEM 750 Gerätebeschreibung 753-649 M-Bus-Master-Modul Bedienelemente Das I/O-Modul 753-649 hat keine elektromechanischen Bedienelemente. Konfigurations- und Parameteränderungen werden über die übergeordnete Steuerung durchgeführt. Schematisches Schaltbild Abbildung 6: Schematisches Schaltbild Handbuch Version 1.1.1... -
Seite 20: Überstromabschaltung
Gerätebeschreibung WAGO-I/O-SYSTEM 750 753-649 M-Bus-Master-Modul Überstromabschaltung Eine aktive Stromüberwachung sorgt für die Kurzschlussfestigkeit der M-Bus- Master-Schnittstelle. Wenn der M-Bus-Strom den Schwellenwert (siehe Kapitel „Technische Daten“ > … > „Kommunikation“) überschreitet, schaltet der M-Bus-Master die M- ® Bus-Spannung an den CAGE Clamp -Anschlüssen ab. -
Seite 21: Technische Daten
WAGO-I/O-SYSTEM 750 Gerätebeschreibung 753-649 M-Bus-Master-Modul Technische Daten 3.7.1 Gerätedaten Tabelle 8: Technische Daten – Gerät Breite 12 mm Höhe (ab Oberkante Tragschiene) 64 mm Tiefe 100 mm Gewicht 54 g 3.7.2 Versorgung Tabelle 9: Technische Daten – Versorgung Spannungsversorgung Über Systemspannung (DC 5 V) -
Seite 22: Kommunikation
3.7.3 Kommunikation Tabelle 10: Technische Daten – Kommunikation Übertragungskanäle 1, bidirektional Datenbreite intern 24 Bytes (Mailbox 2.0 mit 22 Bytes Länge) Inbetriebnahme und Konfiguration WAGO-I/O-PRO V. 2.3, e!COCKPIT Übertragungsraten • 9600 Baud • 2400 Baud • 300 Baud Leitungslänge (Gesamtnetz) •... -
Seite 23: Klimatische Umgebungsbedingungen
WAGO-I/O-SYSTEM 750 Gerätebeschreibung 753-649 M-Bus-Master-Modul 3.7.5 Klimatische Umgebungsbedingungen Tabelle 14: Technische Daten – klimatische Umgebungsbedingungen Umgebungstemperatur, Betrieb 0 °C … 55 °C Betriebshöhe über Normalnull 2000 m −20 °C … +85 °C Umgebungstemperatur, Lagerung Lagerhöhe über Normalnull 3000 m Relative Feuchte (ohne Betauung) 10 % …... -
Seite 24: Zulassungen
Weitere Informationen zu Zulassungen Detaillierte Hinweise zu den Zulassungen können Sie dem Dokument „Übersicht Zulassungen WAGO-I/O-SYSTEM 750“ entnehmen. Dieses finden Sie im Internet unter: www.wago.com DOWNLOADS Dokumentation Systembeschreibung. Folgende Zulassungen wurden für das I/O-Modul 753-649 erteilt: Konformitätskennzeichnung Handbuch Version 1.1.1... -
Seite 25: Normen Und Richtlinien
WAGO-I/O-SYSTEM 750 Gerätebeschreibung 753-649 M-Bus-Master-Modul Normen und Richtlinien Das I/O-Modul 753-649 erfüllt folgende EMV-Normen: EMV CE-Störfestigkeit EN 61000-6-2 EMV CE-Störaussendung EN 61000-6-3 Hinweis Für zuverlässige Einhaltung von CE-Störfestigkeit und - Störaussendung empfohlene Netzteile verwenden Um die angegebenen EMV-Normen zuverlässig zu erfüllen, verwenden Sie die zur Spannungsversorgung des M-Bus-Masters empfohlenen Netzteile. -
Seite 26: Prozessabbild
WAGO-I/O-SYSTEM 750 753-649 M-Bus-Master-Modul Prozessabbild Der M-Bus-Master 753-649 besitzt ein zyklisches 24 Byte großes Prozessabbild für den Lokalbus. Für die Prozesswertkommunikation ist in das Prozessabbild ein azyklischer Kanal eingebettet, der 22 Byte Daten belegt. Die Eingangs- und Ausgangsdaten werden ereignisorientiert ausgetauscht. -
Seite 27: Geräte Einfügen Und Entfernen
WAGO-I/O-SYSTEM 750 Montieren 753-649 M-Bus-Master-Modul Geräte einfügen und entfernen ACHTUNG Arbeiten an Geräten nur spannungsfrei durchführen! Arbeiten unter Spannung können zu Schäden an den Geräten führen. Schalten Sie daher die Spannungsversorgung ab, bevor Sie an den Geräten arbeiten. 5.2.1 I/O-Modul einfügen... -
Seite 28: I/O-Modul Entfernen
Montieren WAGO-I/O-SYSTEM 750 753-649 M-Bus-Master-Modul 5.2.2 I/O-Modul entfernen Hinweis Steckbare Verdrahtungsebene entfernen! Bevor Sie ein I/O-Modul der Serie 753 aus dem Verbund entfernen können, müssen Sie den Stecker (steckbare Verdrahtungsebene) des I/O-Moduls entfernen (siehe Kapitel „Lösen des Steckers“)! Ziehen Sie das I/O-Modul an der Entriegelungslasche aus dem Verbund. -
Seite 29: I/O-Module Mit Steckbarer Verdrahtungsebene (Serie 753)
WAGO-I/O-SYSTEM 750 Montieren 753-649 M-Bus-Master-Modul I/O-Module mit steckbarer Verdrahtungsebene (Serie 753) Auf das Modulunterteil aller I/O-Module der Serie 753 wird ein Stecker für die Verdrahtung aufgesetzt. Der Stecker kann komplett mit der Verdrahtung gelöst werden und vereinfacht so das Auswechseln defekter I/O-Module aus dem Verbund. -
Seite 30: Kodierung
Montieren WAGO-I/O-SYSTEM 750 753-649 M-Bus-Master-Modul Der Stecker besitzt eine Befestigungsmöglichkeit für Kabelbinder. Abbildung 12: Befestigungsmöglichkeit für Kabelbinder 5.3.1 Kodierung Die Kodierung mittels kleiner Kunststoffstifte und -buchsen vereinfacht die Zuordnung des Unterteils eines I/O-Moduls zum Stecker. Stecken Sie Stift und Buchse zusammen. - Seite 31 WAGO-I/O-SYSTEM 750 Montieren 753-649 M-Bus-Master-Modul Abbildung 15: Aufsetzen des Steckers Handbuch Version 1.1.1...
- Seite 32 Montieren WAGO-I/O-SYSTEM 750 753-649 M-Bus-Master-Modul Nach dem Lösen des Steckers verbleiben die Buchsen in dem I/O-Modul. Der kodierte Stecker kann nur noch auf das entsprechende I/O-Modul gesteckt werden. Abbildung 16: Eindeutige Zuordnung über Kodierelemente Handbuch Version 1.1.1...
-
Seite 33: Lösen Des Steckers
WAGO-I/O-SYSTEM 750 Montieren 753-649 M-Bus-Master-Modul 5.3.2 Lösen des Steckers Ziehen Sie die orange Rastklinke am Stecker in Richtung Oberkante des I/O-Moduls, um den Stecker aus dem I/O-Modul zu lösen. Abbildung 17: Ziehen der Rastklinke Der Stecker löst sich von dem I/O-Modul. -
Seite 34: Geräte Anschließen
753-649 M-Bus-Master-Modul Geräte anschließen ® Leiter an CAGE CLAMP anschließen ® CAGE CLAMP -Anschlüsse von WAGO sind für ein-, mehr- oder feindrähtige Leiter ausgelegt. ® Hinweis Nur einen Leiter pro CAGE CLAMP anschließen! ® Sie dürfen an jedem CAGE CLAMP -Anschluss nur einen Leiter anschließen. -
Seite 35: Anschlussbeispiel
WAGO-I/O-SYSTEM 750 Geräte anschließen 753-649 M-Bus-Master-Modul Anschlussbeispiel Abbildung 21: Anschlussbeispiel Handbuch Version 1.1.1... -
Seite 36: Wichtige Installationshinweise
Geräte anschließen WAGO-I/O-SYSTEM 750 753-649 M-Bus-Master-Modul Wichtige Installationshinweise ACHTUNG Arbeiten an Geräten nur spannungsfrei durchführen! Arbeiten unter Spannung können zu Schäden an den Geräten führen. Schalten Sie daher die Spannungsversorgung ab, bevor Sie an den Geräten arbeiten. 6.3.1 Feldversorgung Hinweis Toleranzbereich der Feldversorgung beachten Die korrekte Funktion der M-Bus-Schnittstelle ist nur gewährleistet, wenn... -
Seite 37: M-Bus-Leitung
WAGO-I/O-SYSTEM 750 Geräte anschließen 753-649 M-Bus-Master-Modul 6.3.2 M-Bus-Leitung Bei Verwendung von geschirmten Leitungen ist die Kabelschirmung auf den FE-Anschluss des M-Bus-Masters zu legen. Die Verkabelung eines M-Bus-Segments muss den allgemeinen Anforderungen der Norm EN 13757-2 entsprechen. Für eine zuverlässige Kommunikation sind folgende Größen relevant und teilweise voneinander abhängig:... -
Seite 38: In Betrieb Nehmen
In Betrieb nehmen Vorbereitung Die Spannungsversorgung des I/O-Moduls 753-649 im Feldbusknoten erfolgt über die Messerkontakte. Hierfür ist der Einsatz eines geeigneten WAGO- Netzteils empfohlen (siehe Kapitel „Technische Daten“ > „Versorgung“). Um den Feldbusknoten mit dem PC zu verbinden, haben Sie folgende Möglichkeiten:... -
Seite 39: Konfiguration Und Datenzugriff
Fall die Parametrierung über die Funktionsbibliothek an. Hinweis Hinweise zur Erstellung von Funktionsbausteinen herunterladen Informationen zur Erstellung und Verwendung von Funktionsbausteinen finden Sie im Anwendungshinweis „Bibliothek MBus_649_01“, den Sie kostenlos von der WAGO-Internetseite herunterladen können unter: www.wago.com Handbuch Version 1.1.1... -
Seite 40: Konfiguration Und Zugriff Über Mbsheet Und Mbconf
MBSheet. Hinweis WAGO-I/O-CHECK Version 3.15 oder höher erforderlich Um MBSheet zu verwenden, benötigen Sie die Software WAGO-I/O-CHECK ab Version 3.15, die Sie im WAGO-eShop erhalten unter: www.wago.com Wenn Sie eine Aktualisierung für eine frühere Version von WAGO-I/O-CHECK benötigen, erhalten Sie diese vom WAGO- Kundensupport. -
Seite 41: Komponenten Installieren
WAGO-I/O-SYSTEM 750 In Betrieb nehmen 753-649 M-Bus-Master-Modul 7.2.2.1 Komponenten installieren Installieren Sie die Software-Anwendungen in folgender Reihenfolge: WAGO-I/O-CHECK Erforderlich ist die Version 3.15 oder höher. MBCONF Die Installation ist optional. „M-Bus Connector“ mit MBSheet Wenn Sie „M-Bus Connector“ erstmalig installieren, erhalten Sie während des Installationsprozesses einen Windows-Sicherheitshinweis zu ELTIMA- Software (siehe folgende Abbildung). - Seite 42 In Betrieb nehmen WAGO-I/O-SYSTEM 750 753-649 M-Bus-Master-Modul Abbildung 23: Windows-Abfrage zur Installation der MBSheet-Software Wenn alle Anwendungen installiert sind, können Sie MBSheet und MBCONF verwenden. Handbuch Version 1.1.1...
-
Seite 43: Mbsheet Öffnen
Um auf MBSheet zuzugreifen, gehen Sie wie folgt vor: Öffnen Sie WAGO-I/O-CHECK. Falls in WAGO-I/O-CHECK der Monitor-Modus oder der Control-Modus aktiviert ist, deaktivieren Sie ihn. Klicken Sie dazu in der Symbolleiste auf die entsprechende Schaltfläche, so dass diese nicht mehr farblich hervorgehoben ist. - Seite 44 In Betrieb nehmen WAGO-I/O-SYSTEM 750 753-649 M-Bus-Master-Modul Anschließend öffnet sich die Benutzeroberfläche von MBSheet: Abbildung 25: Benutzeroberfläche von MBSheet Während MBSheet geöffnet ist, ist die Benutzeroberfläche von WAGO-I/O-CHECK gesperrt. Handbuch Version 1.1.1...
-
Seite 45: Mbconf Öffnen
WAGO-I/O-SYSTEM 750 In Betrieb nehmen 753-649 M-Bus-Master-Modul 7.2.2.3 MBCONF öffnen Voraussetzung für die Verwendung von MBCONF ist, dass M-Bus Connector und MBSheet installiert sind. Um auf MBCONF zuzugreifen, gehen Sie wie folgt vor: Öffnen Sie MBSheet (siehe Kapitel „In Betrieb nehmen“ > … > „MBSheet öffnen“). -
Seite 46: Mbsheet Und Mbconf Beenden
Um MBSheet oder MBCONF zu beenden, klicken Sie die Schaltfläche „Exit“ rechts unten in der Benutzeroberfläche. Mit dem Schließen von MBSheet wird auch der virtuelle COM-Port wieder freigegeben und der Zugriff auf die Benutzeroberfläche von WAGO-I/O-CHECK ist wieder möglich. Wenn die Sperre weiterhin besteht, dann wird der virtuelle COM-Port von MBCONF oder einer anderen kürzlich genutzten Anwendung verwendet. -
Seite 47: Abbildungsverzeichnis
Abbildung 21: Anschlussbeispiel ................. 35 Abbildung 22: Windows-Sicherheitshinweis zur Eltima-Software ......41 Abbildung 23: Windows-Abfrage zur Installation der MBSheet-Software .... 42 Abbildung 24: Aufruf von MBSheet über WAGO-I/O-CHECK ......43 Abbildung 25: Benutzeroberfläche von MBSheet ..........44 Handbuch Version 1.1.1... -
Seite 48: Tabellenverzeichnis
753-649 M-Bus-Master-Modul Tabellenverzeichnis Tabelle 1: Darstellungen der Zahlensysteme ............7 Tabelle 2: Schriftkonventionen ................7 Tabelle 3: Kompatibilitätsliste 753-649 ..............13 Tabelle 4: Legende zur Abbildung „Ansicht“ ............14 Tabelle 5: Legende zur Abbildung „Leistungskontakte“ ........16 ® Tabelle 6: Legende zur Abbildung „CAGE CLAMP -Anschlüsse“... - Seite 49 WAGO-I/O-SYSTEM 750 Tabellenverzeichnis 753-649 M-Bus-Master-Modul Handbuch Version 1.1.1...
- Seite 50 WAGO Kontakttechnik GmbH & Co. KG Postfach 2880 • 32385 Minden Hansastraße 27 • 32423 Minden Telefon: 0571/887 – 0 Telefax: 0571/887 – 169 E-Mail: info@wago.com Internet: http://www.wago.com...
