e!COCKPIT Anwendungshinweis – Anbindung von M-Bus-Zählern
M-Bus-Master-Modul, 753-649
Es öffnet sich das folgende Fenster:

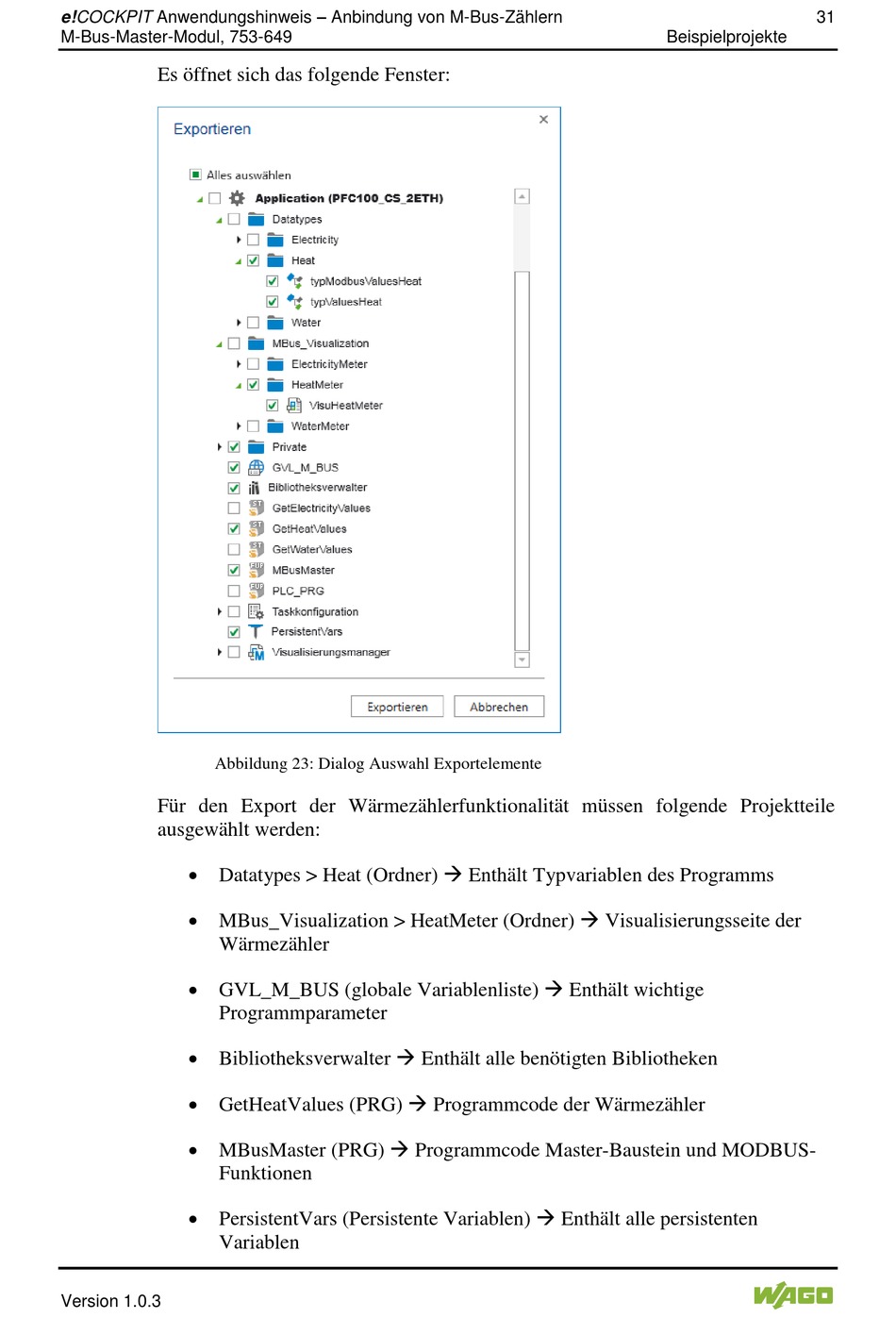

Abbildung 23: Dialog Auswahl Exportelemente
Für den Export der Wärmezählerfunktionalität müssen folgende Projektteile
ausgewählt werden:
 Datatypes > Heat (Ordner)  Enthält Typvariablen des Programms
 MBus_Visualization > HeatMeter (Ordner)  Visualisierungsseite der
Wärmezähler
 GVL_M_BUS (globale Variablenliste)  Enthält wichtige
Programmparameter
 Bibliotheksverwalter  Enthält alle benötigten Bibliotheken
 GetHeatValues (PRG)  Programmcode der Wärmezähler
 MBusMaster (PRG)  Programmcode Master-Baustein und MODBUS-
Funktionen
 PersistentVars (Persistente Variablen)  Enthält alle persistenten
Variablen
Version 1.0.3
31
Beispielprojekte
