WAGO M-Bus-Master-Modul 753-649 Anwendungshinweis Seite 37

e!COCKPIT Anwendungshinweis – Anbindung von M-Bus-Zählern
M-Bus-Master-Modul, 753-649
Nach Auswahl der Installationssprache befolgen Sie die Anweisungen des
Installationsassistenten, um den Treiber zu installieren. Nachdem der WAGO-M-
Bus-Connector erfolgreich installiert wurde, erscheint das nachfolgende Fenster:

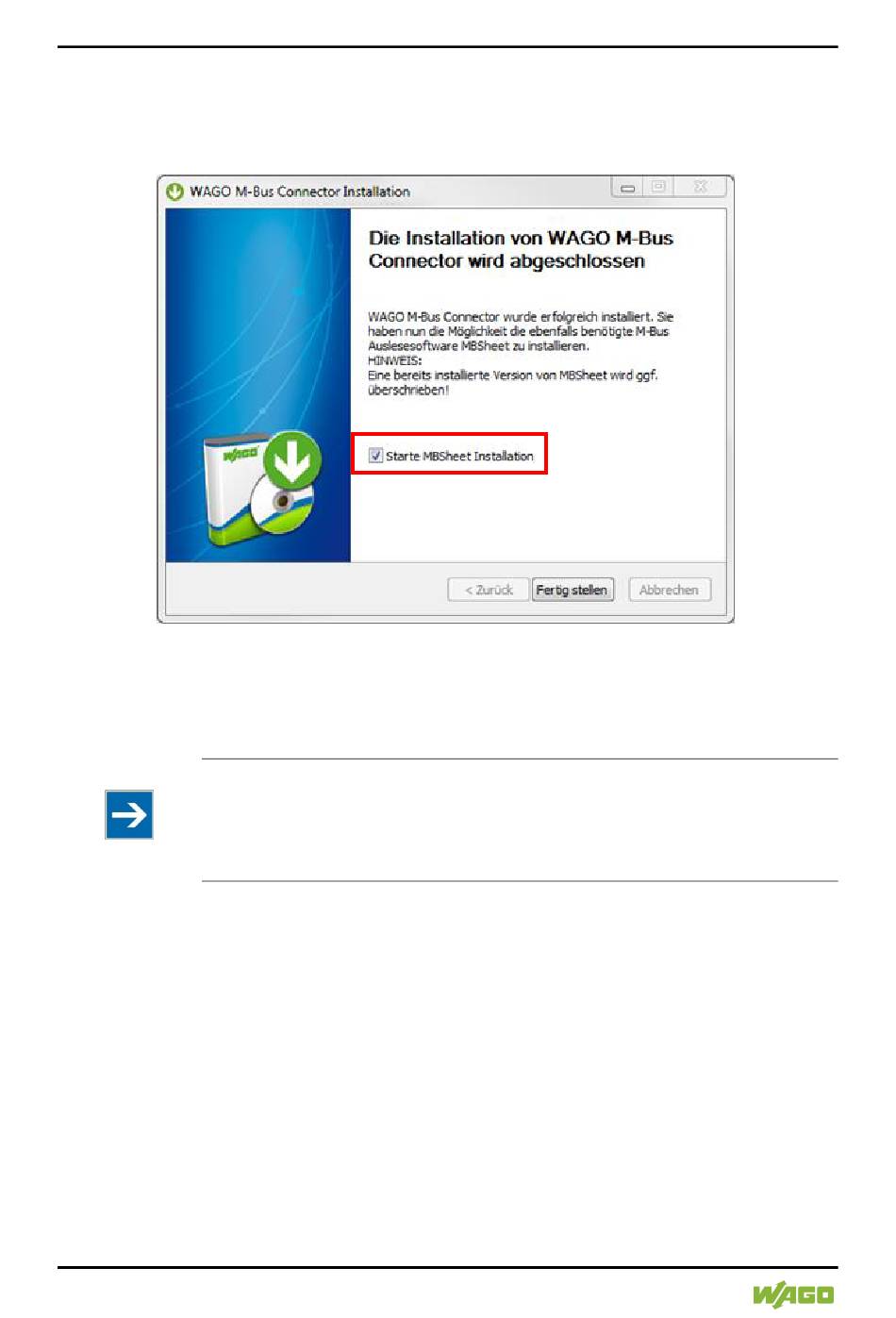

Abbildung 27: Abschlussfenster M-Bus-Connector-Installation
In diesem Fenster sollte die Funktion „Starte MBSheet Installation" ausgewählt
werden, um den anschließenden Installationsprozess von MBSheet automatisch zu
starten.
Hinweis
MBSheet-Installation!
Eine Installation von MBSheet ist zwingend erforderlich.
Sollte der automatische Start der Installation nicht ausgewählt werden, so
muss diese zu einem späteren Zeitpunkt manuell durchgeführt werden.
Dazu muss die Installationsdatei mbsheet.exe ausgeführt werden.
Nachdem sich der Installationsassistent von MBSheet geöffnet hat, wählen Sie
auch hier zunächst die Installationssprache und befolgen Sie anschließend die
Anweisungen der Installation.
Nach erfolgreichem Abschluss der Installation kann die Auslesesoftware über
WAGO-I/O-CHECK gestartet und verwendet werden. Das genaue Vorgehen wird
im nachfolgenden Kapitel beschrieben.
