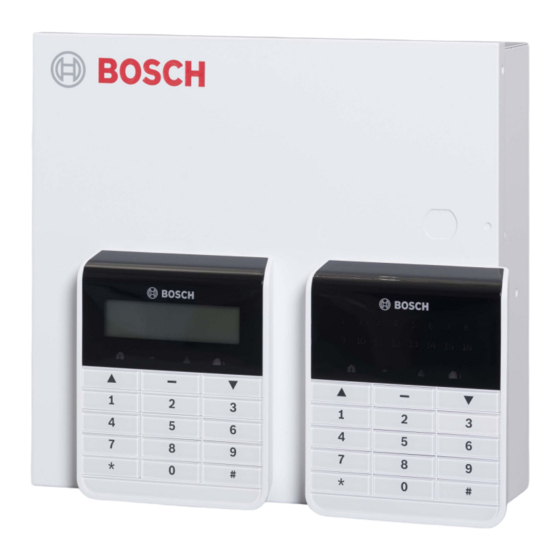

Bosch Amax 2100 Installationshandbuch

Einbruchmeldeanlage
Vorschau ausblenden Andere Handbücher für Amax 2100:
Inhaltsverzeichnis

Werbung

Quicklinks

AMAX 2100 / 3000 / 4000
de
Installationshandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bosch Amax 2100

Inhaltszusammenfassung für Bosch Amax 2100

  • Seite 1 AMAX 2100 / 3000 / 4000 Installationshandbuch...

  • Seite 3: Inhaltsverzeichnis

    AMAX 2100 / 3000 / 4000 Inhaltsverzeichnis | de Inhaltsverzeichnis Graphics Sicherheit Kurzinformation Bedienteilanzeigen Systemübersicht Zubehörmodule und Peripheriegeräte Bosch Optionsbus Bedienteil 5.2.1 Allgemein 5.2.2 Adresseinstellung 5.2.3 Verdrahtung 5.2.4 Statusanzeige DX2010 5.3.1 Allgemein 5.3.2 Adresseinstellung 5.3.3 Verdrahtung 5.3.4 Statusanzeige DX3010 5.4.1 Allgemein 5.4.2...
  • Seite 4 | Inhaltsverzeichnis AMAX 2100 / 3000 / 4000 Zertifizierung 6.5.1 EN 50131-3 Klasse 2, Umweltklasse 2 – AMAX 2100/3000/4000 6.5.2 NFA2P AFNOR/CNPP - AMAX 2100/3000/4000 6.5.3 INCERT – AMAX 4000 6.5.4 SFF – AMAX 2100/3000/4000 Einstellungen Kommunikation und Reportausgabe 7.1.1...
  • Seite 5 AMAX 2100 / 3000 / 4000 Inhaltsverzeichnis | de Fernparametrierung über PC 8.2.1 Direktverbindung 8.2.2 Modemverbindung 8.2.3 IP-Verbindung Adressenparametrierung Kommunikations- und Protokollparametrierung 9.1.1 Parametrierung von Empfängern 9.1.2 Protokollparametrierung 9.1.3 Kommunikationsbetriebparametrierung Benutzer- und Codeparametrierung 9.2.1 Benutzercode-Parametrierung 9.2.2 Errichtercode-Parametrierung 9.2.3 Codelängen-Parametrierung 9.2.4 Code-Berechtigungsparametrierung 9.2.5...

  • Seite 6: Graphics

    | Graphics AMAX 2100 / 3000 / 4000 Graphics 1RING 1RING Langsames Blinken: Normalzustand Ein: Störungszustand Aus: Störungszustand Überwachungs- bereich Parametrierschlüssel-Steckplatz OPT/SDI Bosch Options-bus Bedienteile: 1 ≤ 500 mA IUI-AMAX4-TEXT IUI-SOL-TEXT IUI-AMAX3-LED16 IUI-AMAX3-LED8 Relais 5–8 Inst.-Anl. 12 V PO-3: ≤ 100 mA...
  • Seite 7 AMAX 2100 / 3000 / 4000 Graphics | de AUX 1: < 900 mA AUX 2: < 900 mA AUX1 AUX2 AUX2 AUX1 RING +12 V +12 V Bosch Options- Batterieanschluss bus 2 < 900 mA 18 VAC bei 50 VA...

  • Seite 8: Sicherheit

    | Sicherheit AMAX 2100 / 3000 / 4000 Sicherheit Gefahr! Elektrizität Bei unsachgemäßer Bedienung der Anlage, wenn das System geöffnet oder anders als in diesem Handbuch beschrieben modifiziert wird, besteht Verletzungsgefahr durch Stromschlag. – Bevor die Stromversorgung ausgeschaltet wird, müssen alle Verbindungen zum Telekommunikationsnetz getrennt werden.
  • Seite 9 AMAX 2100 / 3000 / 4000 Sicherheit | de Vorsicht! Batterie Bei unsachgemäßer Handhabung der Batterie oder wenn die Batterie nicht regelmäßig ersetzt wird, kann das System beschädigt oder verschmutzt werden. – Verwenden Sie nur auslaufsichere Batterien. – Notieren Sie das letzte Austauschdatum auf der Batterie.

  • Seite 10: Kurzinformation

    | Kurzinformation AMAX 2100 / 3000 / 4000 Kurzinformation Vielen Dank, dass Sie sich bei Ihrer Installation für die AMAX Zentrale entschieden haben. Lesen Sie sich in dieses Handbuch ein, und machen Sie sich mit den Installations- und Bedienungsfunktionen dieses Systems vertraut, damit Sie größtmöglichen Nutzen daraus ziehen können.
  • Seite 11 AMAX 2100 / 3000 / 4000 Kurzinformation | de System ist intern scharfgeschaltet. System ist nicht intern scharfgeschaltet. INTERN Langsames Blinken (1 Sekunde Austrittszeit. Licht ein/1 Sekunde Licht aus) Schnelles Blinken (0,25 Sekunden Parametriermodus oder Code- Licht ein/0,25 Sekunden Licht aus) Funktionsmodus.
  • Seite 12 | Kurzinformation AMAX 2100 / 3000 / 4000 Dauerton – Letzte 10 Sekunden der Austrittszeit – Ton für Störung oder Sabotage am Bedienteil (Störung oder Sabotage muss quittiert werden) – Alarmsignalton am Bedienteil 0,5 Sekunden langer Signalton, – Eintrittsverzögerungszeit (bis zum Ende des...

  • Seite 13: Systemübersicht

    AMAX 2100 / 3000 / 4000 Systemübersicht | de Systemübersicht Radion LCD / LED Keypad Text Keypad DX2010 AMAX 3000 AMAX 3000 Option Bus B426 DX4020G DX3010 PSTN GSM/ GPRS Video A Link Plus AMAX 3000 AMAX 2100 / 3000 Bild 4.1: AMAX 2100/3000 Übersicht...

  • Seite 14: Zubehörmodule Und Peripheriegeräte

    AMAX 2100 / 3000 / 4000 Zubehörmodule und Peripheriegeräte Bosch Optionsbus Die AMAX Zentrale bietet einen BOSCH Optionsbus 1 und einen Optionsbus 2 (nur bei AMAX 4000) zum Anschließen von Modulen und Geräten. Jedes Modul kann an jeden Bus angeschlossen werden.

  • Seite 15: Bedienteil

    AMAX 2100 / 3000 / 4000 Zubehörmodule und Peripheriegeräte | de Modul AMAX panel AMAX panel AMAX panel 4000 2100 3000 DX4010 Funkempfänger Tabelle 5.1: Maximale Anzahl von Modulen Bedienteil 5.2.1 Allgemein Die AMAX Zentrale unterstützt die folgenden fünf Bedienteiltypen: –...

  • Seite 16: Verdrahtung

    | Zubehörmodule und Peripheriegeräte AMAX 2100 / 3000 / 4000 Tabelle 5.2: Adresseinstellungen am Bedienteil * AMAX 4000 ** AMAX 3000/4000 Bild 5.1: 6-poliger DIP-Schalter DIP-Schalter 5 und 6 werden nicht verwendet. Adresseinstellung für Bedienteile IUI-AMAX-LED8 und IUI-AMAX-LCD8 Die Bedienteile IUI-AMAX-LED8 und IUI-AMAX-LCD8 können über die Adress-Steckbrücke nur auf die Adresse 1 oder 2 eingestellt werden.

  • Seite 17: Statusanzeige

    AMAX 2100 / 3000 / 4000 Zubehörmodule und Peripheriegeräte | de Hinweis! Maximal 8 Bedienteile können einem Optionsbus hinzugefügt werden. 5.2.4 Statusanzeige Wenn alle Anzeigen des Bedienteils blinken, verliert das Bedienteil die Verbindung zur AMAX Zentrale. DX2010 5.3.1 Allgemein Die AMAX Zentrale unterstützt DX2010 Eingangserweiterungsmodule (Kopplerplatinen). Jeder Koppler unterstützt bis zu 8 Meldelinieneingänge.

  • Seite 18: Verdrahtung

    | Zubehörmodule und Peripheriegeräte AMAX 2100 / 3000 / 4000 107* 108* Tabelle 5.5: DIP-Schaltereinstellungen für DX2010 * AMAX 4000 ** AMAX 3000/4000 *** AMAX 3000 Beispiel: Datenbusadresse 103 – DIP-Einstellungen Bild 5.3: DIP-Schaltereinstellungen für DX2010 Hinweis! Bei einer Änderung der Datenbusadresse müssen Modul und Zentrale neu gestartet werden, damit die neue Adresse aktiviert wird.

  • Seite 19: Dx3010

    AMAX 2100 / 3000 / 4000 Zubehörmodule und Peripheriegeräte | de DX2010 DX2010 AMAX 2100 / 3000 AMAX 4000 Bild 5.4: Anschluss des DX2010 an die AMAX Zentrale 5.3.4 Statusanzeige LED-Status Bedeutung Störzustand: – Der Erdleiter ist nicht angeschlossen, oder es liegt ein Kommunikationsfehler zwischen dem Modul und der AMAX Zentrale vor.

  • Seite 20: Verdrahtung

    | Zubehörmodule und Peripheriegeräte AMAX 2100 / 3000 / 4000 DIP-Schalter Datenbusadresse Modus 151* Tabelle 5.8: DIP-Schaltereinstellungen für DX3010 * AMAX 3000/4000 Beispiel: Datenbusadresse 150 – DIP-Einstellungen Bild 5.5: DIP-Schaltereinstellungen für DX3010 5.4.3 Verdrahtung In der folgenden Tabelle und Abbildung sehen Sie, wie ein DX3010 mit dem Optionsbus der AMAX Zentrale verdrahtet wird.

  • Seite 21: B426

    AMAX 2100 / 3000 / 4000 Zubehörmodule und Peripheriegeräte | de B426 5.5.1 Allgemein Die AMAX Zentrale unterstützt bis zu zwei Übertragungsmodule: – ITS-DX4020-G und B426 oder – B426 und B426 Das B426 Ethernet-Übertragungsmodul ermöglicht eine überwachte bidirektionale IP- Kommunikation über Ethernet für die Alarmübertragung, Fernparametrierung und Steuerung der AMAX Zentrale.

  • Seite 22: Statusanzeige

    | Zubehörmodule und Peripheriegeräte AMAX 2100 / 3000 / 4000 AMAX 2100 / 3000 B426 AMAX 4000 Bild 5.7: Anschluss des B426 an die AMAX Zentrale 5.5.4 Statusanzeige Das B426 besitzt mehrere LED-Anzeigen. Die folgende Tabelle beschreibt die Funktion der Systemstatus-Anzeige (blau).

  • Seite 23: Adresseinstellung

    AMAX 2100 / 3000 / 4000 Zubehörmodule und Peripheriegeräte | de Bei Verwendung des AMAX Moduls B450 in Kombination mit dem B442 besteht eine IP- basierte Kommunikation über ein GSM-Mobilfunknetz (GPRS). Installation Vor der Installation des B450 müssen sämtliche Stromversorgungen der AMAX Zentrale getrennt werden.

  • Seite 24: Dx4020-G

    | Zubehörmodule und Peripheriegeräte AMAX 2100 / 3000 / 4000 Stromunterbrechung oder andere Fehler Status-LED des B442 Dauerhaftes Blinken Normalbetrieb: Dreimal schnelles Kommunikationsfehler Blinken Stromunterbrechung oder andere Fehler Tabelle 5.11: Systemstatusanzeige von B450 mit B442 DX4020-G 5.7.1 Allgemein Das Conettix ITS-DX4020-G GPRS-Übertragungsmodul ermöglicht die IP-Kommunikation über ein kommerzielles GPRS-Netzwerk.

  • Seite 25: Statusanzeige

    AMAX 2100 / 3000 / 4000 Zubehörmodule und Peripheriegeräte | de 1RING 1RING DX4020G RING Bild 5.10: GSM-Modus für PSTN-Übertragung (Kontakt-ID) 5.7.4 Statusanzeige In der Regel testet die AMAX Zentrale die Kommunikation mit dem Modul. Bei einem Kommunikationsfehler wird ein Fehlerprotokoll einschließlich Moduladresse versendet.

  • Seite 26: Adresseinstellung

    | Zubehörmodule und Peripheriegeräte AMAX 2100 / 3000 / 4000 Montieren Sie den Empfänger mit den mitgelieferten Dübeln und Schrauben an der Wand an einer Steller, wo er für zukünftige Wartungsarbeiten gut zugänglich ist. Für besten Empfang platzieren Sie den Empfänger an einer zentralen Stelle zwischen den Sendern.

  • Seite 27: Installation

    AMAX 2100 / 3000 / 4000 Installation | de Installation In diesem Kapitel wird die Vorgehensweise für die Installation und das Einschalten der AMAX Zentrale beschrieben. Gefahr! Elektrizität Bei unsachgemäßer Bedienung der Anlage, wenn das System geöffnet oder anders als in diesem Handbuch beschrieben modifiziert wird, besteht Verletzungsgefahr durch Stromschlag.

  • Seite 28: Einsetzen Des Akkus

    | Installation AMAX 2100 / 3000 / 4000 Das Gehäuse der AMAX Zentrale bietet Platz für Koppler. Hierfür sind verschiedene Stellen vorgesehen. Die Abbildungen 6.1 und 6.2 zeigen die Standardmontage des Gehäuses sowie die Installation des Gehäuses mit Montageplatte.
  • Seite 29 AMAX 2100 / 3000 / 4000 Installation | de Gefahr! Batterie Bei unsachgemäßer Bedienung oder falschem Anschließen der Batterie besteht Verletzungsgefahr durch Stromschlag, Feuer oder Explosion. – Gehen Sie immer sorgfältig mit der Batterie um, und nehmen Sie den Batterieaustausch vorsichtig vor.

  • Seite 30: Einschalten Des Systems

    | Installation AMAX 2100 / 3000 / 4000 Einschalten des Systems Schalten Sie die AMAX Zentrale ein. Das Menü zur Spracheinstellung wird angezeigt. Stellen Sie Datum und Uhrzeit ein. Andernfalls meldet das System einen Fehler. Beim Einschalten oder Zurücksetzen der AMAX Zentrale wird die vorherige Scharf-/ Unscharfschaltung wiederhergestellt.

  • Seite 31: En 50131-3 Klasse 2, Umweltklasse 2 - Amax 2100/3000/4000

    Wird das System ohne EN-Parameter eingestellt, ist die EN-Angabe (auf dem Etikett) zu entfernen. – Es dürfen maximal 10 Geräte (Zentrale, Bedienteil, Eingangsmodul, RFUN usw.) an einen Meldelinieneingang angeschlossen werden. 6.5.1 EN 50131-3 Klasse 2, Umweltklasse 2 – AMAX 2100/3000/4000 Zertifizierungsinstitut: VDS Schadenverhütung Amsterdamer Str. 172 50735 Köln Website: www.vds.de Die Zentrale erfüllt die Anforderungen der folgenden Normen:...

  • Seite 32: Incert - Amax 4000

    | Installation AMAX 2100 / 3000 / 4000 Zertifizierungsinstitut: CNPP – Certification Department – CNPP Cert. Route de la Chapelle Réanville CS 22265 27950 SAINT MARCEL Tel.: + 33 (0) 2 32 53 63 63 Fax: +33 (0) 2 32 53 64 46 Website: www.cnpp.com...
  • Seite 33 AMAX 2100 / 3000 / 4000 Installation | de Zertifizierungsinstitut: SSF Stöldskyddsföreningen Tegeluddsvägen 100 115 87 Stockholm Website: www.stoldskyddsfpreningen.se Die Zentrale erfüllt die Anforderungen der folgenden Normen: SSF 1014 Edition 4, Alarmklasse 1 Bosch Sicherheitssysteme GmbH Installationshandbuch 2014.11 | 02 | F.01U.309.276...

  • Seite 34: Einstellungen

    Meldung, Teilnehmer-ID-Nummer und Optionen für die Internetkommunikation parametrieren. Beispiel Sie können das Wählgerät 1 so einstellen, dass es im Bosch Netzwerkformat (Conettix) an Empfänger 1 meldet. Wählgerät 2, Wählgerät 3 und Wählgerät 4 können Sie so einstellen, dass sie nur dann im Kontakt-ID-Format an eine zentrale Leitstelle melden, wenn Wählgerät 1 nicht erfolgreich ist.
  • Seite 35 AMAX 2100 / 3000 / 4000 Einstellungen | de Benötigtes Zeichen Zu parametrierende Benötigtes Zeichen Zu parametrierende Nummer Nummer 4 Sekunden Pause Abschluss Tabelle 7.1: Wählzeichen So parametrieren Sie IP-Adresse und Port: Verwenden Sie keine Punkte in der IP-Adresse. Wenn ein Block der IP-Adresse weniger als 3 Stellen enthält, verwenden Sie 0, um die Daten in den höheren Bits aufzufüllen.
  • Seite 36 SIA ermöglicht die Übertragung von System-ID, Ereigniscode, Meldegruppen-ID, Bereich-ID, Ereigniszeit und Ereignistext. Conettix IP-Format Die AMAX Zentrale unterstützt das Format Conettix IP. Eine AMAX Zentrale mit DX4020G und B426 kann über das Conettix IP-Format mit den Bosch Empfängern 6600 und 6100 kommunizieren. 2014.11 | 02 | F.01U.309.276 Installationshandbuch...
  • Seite 37 AMAX 2100 / 3000 / 4000 Einstellungen | de Ereignisbeschreibung ALLE Bedie Wählg Ereign nteila erät- Ereig isse bfrage Ereign SYSTEMZURÜCKSETZUNG √ √ EINBRUCHALARM 1130 √ √ √ √ WIEDERHERSTELLUNG EINBRUCHALARM 3130 √ EINBRUCHALARM 24 STUNDEN 1133 √ √ √...
  • Seite 38 | Einstellungen AMAX 2100 / 3000 / 4000 Ereignisbeschreibung ALLE Bedie Wählg Ereign nteila erät- Ereig isse bfrage Ereign KONFIGURATION GEÄNDERT 1306 √ √ KOMMUNIKATIONSSTÖRUNG 1350 √ √ √ WIEDERHERSTELLUNG 3350 √ √ KOMMUNIKATIONSSTÖRUNG STÖRUNG EXTERNES MODUL 1333 √...
  • Seite 39 AMAX 2100 / 3000 / 4000 Einstellungen | de Ereignisbeschreibung ALLE Bedie Wählg Ereign nteila erät- Ereig isse bfrage Ereign WIEDERHERSTELLUNG SABOTAGE 3137 √ MELDEGRUPPENTYP EXTERNE STÖRUNG MELDEGRUPPE 1150 √ √ √ WIEDERHERSTELLUNG EXTERNE 3150 √ STÖRUNG MELDEGRUPPE SCHARFSCHALTEVERZÖGERUNG 1134 √...
  • Seite 40 | Einstellungen AMAX 2100 / 3000 / 4000 Ereignisbeschreibung ALLE Bedie Wählg Ereign nteila erät- Ereig isse bfrage Ereign WIEDERHERSTELLUNG √ KONFIGURATIONSKONFLIKT FUNKEMPFÄNGER FUNKPUNKTMELDER FEHLT 1381 √ WIEDERHERSTELLUNG 3381 √ FUNKPUNKTMELDER FEHLT BATTERIESTÖRUNG FUNKPUNKTMELDER 1384 √ WIEDERHERSTELLUNG 3384 √...

  • Seite 41: Berichte

    AMAX 2100 / 3000 / 4000 Einstellungen | de Netzwerk-Parametrierungsoptionen für Empfänger Wenn die AMAX Zentrale ein Protokoll über ein Netzwerk überträgt, müssen neben IP-Adresse und Port folgende Optionen parametriert werden: Anti-Wiedergabe Anti-Wiedergabe verhindert, dass unautorisierte Meldungen an die zentrale Leitstelle versendet werden und die AMAX Zentrale als Absender identifiziert wird.
  • Seite 42 | Einstellungen AMAX 2100 / 3000 / 4000 – Wenn der Übertragungsweg für das Ereignisprotokoll auf einen einzigen Weg eingestellt ist (Empfänger 1, 2, 3 oder 4), sendet die AMAX Zentrale Protokolle an den entsprechenden Weg. – Wenn der Übertragungsweg für den Ereignisort auf alle Wege gesetzt ist (Empfänger 1, 2, 3, 4) und ein Fehler bei einem dieser Wege auftritt, führt dies zu einem Fehler des...
  • Seite 43 AMAX 2100 / 3000 / 4000 Einstellungen | de Meldegruppen-Störungsprotokoll Wenn eine Meldegruppe nach Ablauf der Scharfschalteverzögerungszeit ausgelöst wird, wird ein Meldegruppen-Störungsprotokoll gesendet, das meldet, dass die Meldegruppe automatisch vom System umgangen wird. Ausgelöste 24-Stunden-Meldegruppen senden am Ende der Scharfschalteverzögerungszeit kein Störungsprotokoll, d. h. die 24-Stunden- Meldegruppe wird nicht automatisch umgangen.
  • Seite 44 | Einstellungen AMAX 2100 / 3000 / 4000 Scharfschalten per Schlüsselschalter Beim Scharfschalten von Bereichen über den Schlüsselschaltertaster oder Sperrschalter wird ein Scharfschalt-Protokoll für das System gesendet. Schnelle Scharfschaltung Beim schnellen Scharfschalten über das Bedienteil wird ein Scharfschalt-Protokoll für das System gesendet.
  • Seite 45 AMAX 2100 / 3000 / 4000 Einstellungen | de Protokoll über Störung der Notstromversorgung Wenn das System eine Störung der Notstromversorgung feststellt, wird ein entsprechendes Protokoll gesendet. Protokoll über Wiederherstellung der Notstromversorgung Wenn das System die Wiederherstellung der gestörten Notstromversorgung feststellt, wird ein entsprechendes Protokoll gesendet.

  • Seite 46: Report Über Automatische Prüfung

    | Einstellungen AMAX 2100 / 3000 / 4000 Für dieses Ereignis werden keine Wiederherstellungsprotokolle gesendet. Bedienteil: Medizinisches Protokoll Ein medizinisches Alarmprotokoll wird gesendet, wenn Sie für 3 Sekunden gleichzeitig 7 und 9 drücken. Für das medizinische Alarmprotokoll werden keine Wiederherstellungsprotokolle gesendet.

  • Seite 47: Fernzugriff

    AMAX 2100 / 3000 / 4000 Einstellungen | de Wenn nur IP-Modul 1 verwendet wird und die Übertragung an die Übertragungswege 1 bis 4 parametriert wird, kann das Protokoll an Übertragungswege 1 bis 4 gesendet werden. 7.1.5 Fernzugriff Die AMAX Zentrale unterstützt die Fernparametrierung über USB, Telefon oder IP-Netzwerk unter Einsatz der A-Link Plus-Software.

  • Seite 48: Rückruf Und Alarmbenachrichtigung Über Telefon

    | Einstellungen AMAX 2100 / 3000 / 4000 7.1.7 Rückruf und Alarmbenachrichtigung über Telefon Rückruftelefonnummer Diese Adresse speichert die zu verwendende Zielrufnummer, wenn eine Anfrage zum Hochladen/Herunterladen von Daten erfolgt oder der Benutzer seinen Code + [5] [7] eingibt und die Taste [#] drückt, um einen Modemruf von der AMAX Zentrale zum Erstellen einer...

  • Seite 49: Benutzer Und Codes

    AMAX 2100 / 3000 / 4000 Einstellungen | de Benutzer und Codes Das AMAX System bietet zwei Arten von Zugangscodes: Errichtercodes und Benutzercodes. Jeder dieser Codes gewährt bestimmte Zugriffs- und Bedienungsrechte in Bezug auf Funktionen des AMAX panel. 7.2.1 Benutzercode Der Standard-Benutzercode lautet „2580“.

  • Seite 50: Funktion

    | Einstellungen AMAX 2100 / 3000 / 4000 Kurzanleitung für die Bedienteile Die folgende Tabelle zeigt eine Übersicht der schnellen Bedienvorgänge über das Bedienteil und die entsprechenden Benutzerberechtigungen von Benutzer- und Errichtercodes. Funktion Befehl D A B S M...
  • Seite 51 AMAX 2100 / 3000 / 4000 Einstellungen | de Makro 1 wiedergeben [Code] + [1] länger gedrückt halten / [1] + + + + + + √ für 3 Sek. (Kurzmakro) Makro 2 wiedergeben [Code] + [2] länger gedrückt halten / [2] + + + + + + √...
  • Seite 52 | Einstellungen AMAX 2100 / 3000 / 4000 Ändern der lok. [Code] + [5] [6] + [#] + [ _ ] +[#] +[ _ _ _ _ √ Telefonnummer 1-4 _ _ ] + [# ] (Text-Bedienteil) Rückruf [Code] + [5] [7] + [#] √...

  • Seite 53: Codelänge

    AMAX 2100 / 3000 / 4000 Einstellungen | de Hinweis! Die Errichterbefehle können nur verwendet werden, wenn sich alle Bereiche des Systems im unscharfgeschalteten Zustand befinden, kein Alarm aktiviert ist und der Errichterzugriff durch den Benutzer aktiviert ist. 7.2.3 Codelänge Die Länge des Codes kann auf einen Wert zwischen 4 und 6 Ziffern eingestellt werden.

  • Seite 54: Meldegruppen

    | Einstellungen AMAX 2100 / 3000 / 4000 Pausenzeit für Wiedergabe Diese Option legt die Geschwindigkeit des Makro-Wiedergabeprozesses fest. Wenn ein Benutzer den Makro-Wiedergabeprozess genauer beobachten möchte, können die einzelnen Vorgänge länger angezeigt werden. Die Standardeinstellung ist 03 = 300 ms und kann auf 01 = 100 ms, 02 = 200 ms usw.
  • Seite 55 AMAX 2100 / 3000 / 4000 Einstellungen | de Wegmelder Innenbereich 24 Stunden Schlüssel EXTERN-Umschaltung Schlüssel EXTERN-Ein/Aus Schlüssel INTERN-Umschaltung Schlüssel INTERN-Ein/Aus 24 Stunden Notruf 24 Stunden Feuer 24 Stunden Feuer mit Bestätigung* Sabotage Schließblechkontakt Externer Fehler Technikalarm Zurücksetzen Unverzögertes Protokoll * Nur für AMAX 4000 Meldegruppe 1 möglich...
  • Seite 56 | Einstellungen AMAX 2100 / 3000 / 4000 – (Auslösen der Meldegruppe während der Eintrittszeit – Verzögerung des Alarms/ Protokolls für 30 Sekunden oder bis Ablauf der Eintrittszeit; wenn System vorher unscharfgeschaltet wird: kein Protokoll). Wenn die Meldegruppe ausgelöst und nicht umgangen wird und das System zwangsläufig scharfgeschaltet wird, wird ein...
  • Seite 57 AMAX 2100 / 3000 / 4000 Einstellungen | de – Weitere Informationen zur Anzeige der Meldegruppe während der Austrittszeit finden Sie unter . 05 – Verzögert 1 Scharfschalten Der Meldegruppentyp „Verzögert 1 Scharfschalten“ verhält sich wie nachfolgend beschrieben: Unscharfschalten: wie die unverzögerte Meldegruppe im unscharfgeschalteten Zustand Extern scharfschalten: –...
  • Seite 58 | Einstellungen AMAX 2100 / 3000 / 4000 – Wenn das System unscharfgeschaltet und die Meldegruppe vorher nicht wiederhergestellt wird, wird ein Wiederherstellungsprotokoll gesendet. 08 – Verzögert 2 Innenbereich Der Meldegruppentyp „Verzögert 2 Innenbereich“ verhält sich wie nachfolgend beschrieben: Unscharfschalten: wie die unverzögerte Meldegruppe im unscharfgeschalteten Zustand...
  • Seite 59 AMAX 2100 / 3000 / 4000 Einstellungen | de – Meldegruppe ausgelöst – Alarm/Protokoll – Meldegruppe ausgelöst – während der Austrittszeit – kein Alarm/kein Protokoll – Meldegruppe ausgelöst – während der Eintrittszeit – kein Alarm/kein Protokoll – Die übrige Verzögerungszeit wird von der verzögerten Meldegruppe an die Wegmelder-Meldegruppe übergeben.
  • Seite 60 | Einstellungen AMAX 2100 / 3000 / 4000 15 - Schlüssel EXTERN-Ein/Aus Der Meldegruppentyp „Schlüsselschalter EXTERN-Ein/Aus“ verhält sich wie nachfolgend beschrieben: Unscharfschalten: – Meldegruppe normal – keine Maßnahme – Meldegruppe ausgelöst - aktiviert externes Scharfschalten/Protokoll Extern scharfschalten: – Meldegruppe normal – aktiviert Unscharfschalten/Protokoll –...
  • Seite 61 AMAX 2100 / 3000 / 4000 Einstellungen | de Wenn das System in diesem Modus scharfgeschaltet ist, aktiviert das Bedienteil die Ausgabe zweier Signaltöne, und ein Protokoll mit dem Benutzercode 254 wird gesendet. 17 – Schlüssel INTERN-Ein/Aus Der Meldegruppentyp „Schlüsselschalter INTERN-Ein/Aus“ verhält sich wie nachfolgend...
  • Seite 62 | Einstellungen AMAX 2100 / 3000 / 4000 20 – 24 Stunden Feuer mit Bestätigung (Nur bei AMAX 4000 Meldegruppe 1 möglich) Der Meldegruppentyp „24 Stunden Feuer mit Bestätigung“ verhält sich wie nachfolgend beschrieben: Unscharfschalten: – Meldegruppe normal – kein Alarm/kein Protokoll –...
  • Seite 63 AMAX 2100 / 3000 / 4000 Einstellungen | de – Meldegruppe normal – kein Alarm/kein Protokoll – Meldegruppe ausgelöst – Fehler/Protokoll Extern scharfschalten: – Meldegruppe normal – kein Alarm/kein Protokoll – Meldegruppe ausgelöst – Alarm/Protokoll – Meldegruppe ausgelöst – während der Austrittszeit – Fehler/Protokoll –...
  • Seite 64 | Einstellungen AMAX 2100 / 3000 / 4000 Die AMAX panel 3000/4000 identifizieren die Funk-Meldegruppen nach Meldegruppen-RFID. Bei der Parametrierung des AMAX Bedienteils wird die automatische Eingabe der RFID für RADION Geräte unterstützt. Wenn Sie zur Eingabe der Meldegruppen-RFID aufgefordert werden, können Sie durch 3 Sekunden langes Drücken der Sterntaste [*] zwischen dem...
  • Seite 65 Die Zentrale setzt den Kurzschluss/die Unterbrechung als aktiviert, wenn das Anschließen über einen Einzel-Leitungsabschluss erfolgt. Die gültige Meldegruppennummer für AMAX 2100/3000 ist 1–8, für AMAX 4000 1–16. Dual-Leitungsabschluss: Wenn die Sabotageüberwachung eingestellt ist, kann nur der Öffner- Kontaktpunkt verwendet werden. Der Leitungsabschluss-Status ist:...

  • Seite 66: Dauer Der Impulszählung

    | Einstellungen AMAX 2100 / 3000 / 4000 Meldegruppenname Diese Option wird zum Benennen von Meldegruppen verwendet. Mit den Zahlen auf dem Text- Bedienteil können auch alphabetische Eingaben vorgenommen werden: Zahl auf dem Alphabetische Eingabe bei fortlaufendem Drücken der Zahl Text-Bedienteil .
  • Seite 67 AMAX 2100 / 3000 / 4000 Einstellungen | de 1–9 Impulse Meldegruppensperre Deaktiviert Einmalalarm-Sperre Dreimalalarm-Sperre Sechsmalalarm-Sperre Alarmdauer Meldegruppensabotage 0 Deaktiviert Aktiviert Protokoll über Kein Protokoll erforderlich Meldegruppenzustand Empfänger 1 Empfänger 2 Empfänger 3 Empfänger 4 Empfänger 1, 2, 3 und 4 Empfänger 1 (2, 3 und 4 als Ersatz)
  • Seite 68 | Einstellungen AMAX 2100 / 3000 / 4000 Umgehen von Meldegruppen Wenn diese Option ausgewählt ist, kann die Meldegruppe vor Scharfschaltung des Systems vom Bediener isoliert werden. Wenn diese Option nicht ausgewählt ist, kann die Meldegruppe nicht manuell isoliert werden. Bei manueller Isolierung einer Meldegruppe wird ein Protokoll über die Umgehung der Meldegruppe gesendet.
  • Seite 69 AMAX 2100 / 3000 / 4000 Einstellungen | de Wenn die Sperroption mit dem Wert 2 parametriert wird, kann eine Meldegruppe pro Scharfschaltzyklus maximal drei Alarme ausgeben. Nach erneuter Unscharf-/Scharfschaltung der Meldegruppe wird die Sperrenzählung zurückgesetzt. Die AMAX Zentrale führt die Sperre wie folgt durch: Wenn die Meldegruppe ausgelöst/sabotiert und ein akustischer Alarm ausgelöst wird,...

  • Seite 70: Meldegruppenanzeige Auf Bedienteil Und Ereignisprotokoll

    | Einstellungen AMAX 2100 / 3000 / 4000 Der Prozess läuft wie folgt ab: – Die Impulszähldauer muss parametriert werden (siehe Parametrierung der Impulszählungsdauer, Seite 134). – Für die Impulszählung einer Meldegruppe kann ein Wert zwischen 1 und 9 gewählt werden (0 = deaktiviert).
  • Seite 71 AMAX 2100 / 3000 / 4000 Einstellungen | de System mit einem Bereich Meldegruppen werden auf den LED/LCD-Bedienteilen mit ihren Meldegruppennummern angegeben. Wird eine Meldegruppe deaktiviert, werden alle weiteren (folgenden) Meldegruppennummern mit einem um 1 geringeren Wert angegeben. System mit mehreren Bereichen...

  • Seite 72: Bedienteile Und Bereiche

    | Einstellungen AMAX 2100 / 3000 / 4000 Bedienteile und Bereiche 7.4.1 Bedienteilbereich Hauptbedienteil Die AMAX Zentrale unterstützt Hauptbedienteile. Der Benutzerzugriff auf ein Hauptbedienteil unterscheidet sich vom Benutzerzugriff auf ein Bereichsbedienteil. Das Hauptbedienteil schaltet in den Hauptbedienteilmodus oder auf den Bereich um, der vom Benutzer nach Eingabe des Benutzercodes festgelegt wird.

  • Seite 73: Allgemeiner Bereich

    AMAX 2100 / 3000 / 4000 Einstellungen | de Scharfschalteverzögerung Die Scharfschalteverzögerung kann auf 0 bis 255 Sekunden parametriert werden. Wird das Systems scharfgeschaltet, gibt das Bedienteil während der Scharfschalteverzögerung bis zu den letzten 10 Sekunden akustische Signaltöne aus, bevor es mit einem Dauersignalton anzeigt, dass sich die Scharfschalteverzögerungszeit dem Ende nähert.

  • Seite 74: System

    | Einstellungen AMAX 2100 / 3000 / 4000 Die Anzahl der Versuche, bei denen ein falscher Benutzercode eingegeben werden kann, kann auf 1 bis 15 festgelegt werden, um den gültigen Benutzerzugriff zu überwachen. Das Bedienteil wird 3 Minuten lang gesperrt, sobald die Anzahl der Versuche den angegebenen Wert überschreitet.
  • Seite 75 AMAX 2100 / 3000 / 4000 Einstellungen | de Ist diese Option aktiviert, wird eine angezeigte Netzstörung nach dem Wiederherstellen der Netzspannungsversorgung automatisch zurückgesetzt. Ist diese Option deaktiviert, muss eine angezeigte Netzstörung nach dem Wiederherstellen der Netzspannungsversorgung manuell zurückgesetzt werden.
  • Seite 76 | Einstellungen AMAX 2100 / 3000 / 4000 Sprachversion Mit dieser Option kann die zurzeit verwendete Sprache in die angezeigten Sprachen geändert werden. Bedienteil-2-Tasten-Alarm Diese Option aktiviert/deaktiviert die 2-Tasten-Funktion des Bedienteils: Ein Notrufalarm wird übertragen, wenn drei Sekunden lang [1] und [3] oder [*] und [#] gedrückt gehalten werden.

  • Seite 77: Systemansicht

    AMAX 2100 / 3000 / 4000 Einstellungen | de Firmenname Diese Option wird zum Benennen des Unternehmens verwendet. Mit den Zahlen auf dem Text- Bedienteil können auch alphabetische Eingaben vorgenommen werden. (Siehe Erläuterung oben.) Sprachvorgabe Diese Option aktiviert/deaktiviert die Sprachvorgabeeinstellung für die lokale Alarmrufnummer.

  • Seite 78: Systemeinstellung Ab Werk

    | Einstellungen AMAX 2100 / 3000 / 4000 So zeigen Sie Störungen und Sabotageversuche über ein LED/LCD-Bedienteil an: Zeigen Sie Störungen und Sabotage mithilfe der folgenden Schritte über ein LED/LCD- Bedienteil an: Geben Sie Ihren Code + [2] [1] ein, und drücken Sie [#].

  • Seite 79: Ausgänge Und Akustische Signalgeber

    AMAX 2100 / 3000 / 4000 Einstellungen | de Schnelles Blinken der roten LED-Anzeige auf der Leiterplatte der AMAX Zentrale zeigt an, dass die werksseitigen Standardeinstellungen wiederhergestellt werden. Die Verbindung der Kontakte muss nun getrennt werden, woraufhin alle Parametrierungsinformationen und aufgezeichneten Sprachmitteilungen unmittelbar auf die werksseitigen Standardeinstellungen zurückgesetzt werden.
  • Seite 80 | Einstellungen AMAX 2100 / 3000 / 4000 Warnung Eintritts-/ 1–16 = Bereiche 1–16* Scharfschalteverzögerung Fehler Telefonanschluss Netzspannungsfehler Niedrige Batteriespannung Sabotage 0 = alle Bereiche 1–16 = Bereiche 1–16* Externer Fehler Alle Fehler Feueralarm 0 = alle Bereiche 1–16 = Bereiche 1–16* Feueralarm-Rücksetzung...
  • Seite 81 AMAX 2100 / 3000 / 4000 Einstellungen | de * AMAX 2100: Bereiche 1–2, Meldegruppen 1–8 AMAX 3000: Bereiche 1–8, Meldegruppen 1–32 AMAX 4000: Bereiche 1–16, Meldegruppen 1–64 Ausgangsereignisse - Ausführliche Beschreibung 00 – nicht verwendet 01 – System unscharfgeschaltet Der Ausgang wird in folgenden Fällen geschaltet:...
  • Seite 82 | Einstellungen AMAX 2100 / 3000 / 4000 Wenn die Ausgangsdauer auf 000 eingestellt ist und die Zeit für den akustischen Alarm auf 0, bleibt die Ausgabe aktiv, bis der Alarmausgang zurückgesetzt oder das System durch die Eingabe Ihres Codes + [3] [2] + [#] unscharfgeschaltet ist.
  • Seite 83 AMAX 2100 / 3000 / 4000 Einstellungen | de Wenn der Parametriermodus geöffnet ist, erfolgt die Aktivierung der Ausgabe mit einem Impuls (1 s) (Aktivierungs-/Deaktivierungsoption). 08 – Innensignalgeber mit Sabotagekontakt Die Ausgabe wird aktiv, wenn ein Innensignalgeber mit Sabotagekontakt ausgelöst wird.
  • Seite 84 | Einstellungen AMAX 2100 / 3000 / 4000 13 – Sabotage Dieser Ausgang wird aktiv, wenn Sabotage auftritt. Der Ausgang wird zurückgesetzt, wenn die parametrierte Ausgangsdauer abläuft. Wenn die Ausgangsdauer auf 000 eingestellt ist, bleibt der Ausgang aktiv, bis der Sabotagezustand behoben und die Sabotage zurückgesetzt ist.
  • Seite 85 AMAX 2100 / 3000 / 4000 Einstellungen | de Dieser Ausgang wird geschaltet, wenn Taste 3 des Funk-Handsenders gedrückt wird. Dieser Ausgang wird zurückgesetzt, wenn Taste 3 des Funk-Handsenders erneut gedrückt wird. 23 – Funk-Handsender, Taste 4 Wenn die Ausgangsdauer dieses Ausgangs auf 000 eingestellt ist, fungiert Taste 4 des Funk- Handsenders als Umschaltung: Dieser Ausgang wird geschaltet, wenn Taste 4 des Funk-Handsenders gedrückt wird.

  • Seite 86: Sirenen

    | Einstellungen AMAX 2100 / 3000 / 4000 34 – Störung Funkempfänger-Stromversorgung Der Ausgang wird in folgenden Fällen geschaltet: – Die Batterieladung des Funksenders ist schwach. – Die Batterieladung des Funkrepeaters ist schwach. – Eine Netzspannungsstörung des Funkrepeaters tritt auf.

  • Seite 87: Funkgeräte

    AMAX 2100 / 3000 / 4000 Einstellungen | de Warnton für externe Signalgeber Aktiviert/deaktiviert den Warnton für externe Signalgeber, wenn das System scharf- oder unscharfgeschaltet wird oder bei einem Funktionstest. Interner Signalgeberton als Anzeige Aktiviert bzw. deaktiviert den internen Signalgeberton als Anzeige bei Scharf- oder Unscharfschaltung des Systems oder bei Aufrufen des Parametriermodus.

  • Seite 88: Parametrierung Per Stick

    | Einstellungen AMAX 2100 / 3000 / 4000 Wenn MANUELL ausgewählt ist, geben Sie die 9-stellige RFID über die PIN-Tasten ein. Wenn AUTO ausgewählt ist, lösen Sie das Funkgerät aus, um die RFID automatisch einzugeben. Funkrepeater Die AMAX Zentrale identifiziert Repeater-Geräte anhand der Geräte-RFID. Bei der Parametrierung des AMAX Bedienteils wird die automatische Eingabe der RFID für RADION...
  • Seite 89 AMAX 2100 / 3000 / 4000 Einstellungen | de Beispiel: So kopieren Sie Daten von der AMAX Zentrale auf den Parametrierstick: Geben Sie den Errichtercode [1234] + [958] ein, und drücken Sie [#], um den Parametriermodus zu öffnen. Geben Sie [962] + [#] ein.
  • Seite 90 | Einstellungen AMAX 2100 / 3000 / 4000 Ziehen Sie den Parametrierstick von der AMAX Zentrale ab. Parametrierstickparameter können auch mithilfe des LED-/LCD-Bedienteils auf die AMAX Zentrale kopiert werden. 2014.11 | 02 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...

  • Seite 91: Konfiguration

    AMAX 2100 / 3000 / 4000 Konfiguration | de Konfiguration In diesem Kapitel wird die Konfiguration der Einstellungen der AMAX Zentrale beschrieben. Die Einstellungen können entweder über Text-Bedienteil oder über die PC-Software A-Link Plus konfiguriert werden. Eine ausführliche Beschreibung der möglichen Einstellungen finden Sie unter Einstellungen, Seite 34.
  • Seite 92 | Konfiguration AMAX 2100 / 3000 / 4000 Parametriermenü beenden Schließen Sie alle Parametrierungseingaben ab, indem Sie die Schritte zur Parametrierung oben wiederholen, und drücken Sie [–], um Ebene für Ebene zum aktuellen Hauptmenü zurückzukehren. Drücken Sie [–], um zum Menü EXIT MIT SPEICHERN zu gelangen.
  • Seite 93 AMAX 2100 / 3000 / 4000 Konfiguration | de Bild 8.2: Kommunikations- und Report-Einstellungen (Fortsetzung) Bild 8.3: Code- und Berechtigungseinstellungen Bosch Sicherheitssysteme GmbH Installationshandbuch 2014.11 | 02 | F.01U.309.276...
  • Seite 94 | Konfiguration AMAX 2100 / 3000 / 4000 Bild 8.4: Linien Einstellung 2014.11 | 02 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 95 AMAX 2100 / 3000 / 4000 Konfiguration | de Bild 8.5: Linien Einstellung (Fortsetzung) Bild 8.6: Bedienteil- und Bereichseinstellungen Bosch Sicherheitssysteme GmbH Installationshandbuch 2014.11 | 02 | F.01U.309.276...
  • Seite 96 | Konfiguration AMAX 2100 / 3000 / 4000 Bild 8.7: Systemeinstellungen 2014.11 | 02 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 97 AMAX 2100 / 3000 / 4000 Konfiguration | de Bild 8.8: Ausgangseinstellungen Bosch Sicherheitssysteme GmbH Installationshandbuch 2014.11 | 02 | F.01U.309.276...
  • Seite 98 | Konfiguration AMAX 2100 / 3000 / 4000 Bild 8.9: Funkeinstellungen Bild 8.10: Parametrierung von Adressen und Schlüsseln 2014.11 | 02 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...

  • Seite 99: Parametrieren Des Led-/Lcd-Bedienteils

    AMAX 2100 / 3000 / 4000 Konfiguration | de 8.1.2 Parametrieren des LED-/LCD-Bedienteils Ein LED/LCD-Bedienteil kann zur Parametrierung des Systems verwendet werden, funktioniert jedoch nur mit Adressparametrierung (siehe Adressenparametrierung, Seite 111), da das Parametriermenü nicht auf dem LED/LCD-Bedienteil angezeigt werden kann. Daher ist die Verwendung eines Text-Bedienteils oder der PC-Software A-Link Plus zur Parametrierung des Systems empfehlenswert.

  • Seite 100: Fernparametrierung Über Pc

    | Konfiguration AMAX 2100 / 3000 / 4000 Hinweis! Wenn die Parametrierdaten den Anzeigebereich der LED/LCD-Zahlenanzeigen überschreiten, erfolgt keine Anzeige auf dem Bedienteil. Fernparametrierung über PC Die AMAX Zentrale unterstützt die Fernparametrierung über USB, Telefon oder IP-Netzwerk unter Einsatz der A-Link Plus-Software. Folgendes kann ausgeführt werden: –...
  • Seite 101 AMAX 2100 / 3000 / 4000 Konfiguration | de Bild 8.11: Konfiguration AMAX Zentrale – Teilnehmer-ID-Nummer Errichtercode Wählen Sie in derselben Registerkarte den Eintrag Code-/Berechtigungs-Einstellungen. Stellen Sie sicher, dass der Wert für den Parameter Errichter Code mit dem Wert übereinstimmt, der aktuell in der AMAX Zentrale parametriert ist.

  • Seite 102: Direktverbindung

    USB-Anschluss des PCs an, auf dem die A-Link Plus Software ausgeführt wird. Installieren Sie den USB-Treiber. Der Gerätetreiber befindet sich unter dem Pfad der Software A-Link Plus (Beispiel: C\\Programme (x86)\Bosch Security Systems\A-Link Plus \USB_DRIVER). Bei der Installation wird ein zusätzliches COM-Gerät auf dem PC erstellt.
  • Seite 103 AMAX 2100 / 3000 / 4000 Konfiguration | de Bild 8.14: Kommunikationseinstellung – Auswahl des Direktverbindungs-Ports So legen Sie einen neuen Kunden an Wählen Sie Kunde –Neuer Kunde in der Menüleiste des Programms A-Link Plus. Die Registerkarte Kundeninformation wird geöffnet.

  • Seite 104: Modemverbindung

    | Konfiguration AMAX 2100 / 3000 / 4000 Bild 8.15: Link – Auswahl der Direktverbindung Klicken Sie auf die Schaltfläche Verbinden. Der Computer wird mit der AMAX Zentrale verbunden. Die Beschriftung der Schaltfläche ändert sich in Trennen. 8.2.2 Modemverbindung Fernverbindung per Telefon Über die Fernverbindung per Telefon kann eine Verbindung vom Remote-PC zur AMAX Zentrale...
  • Seite 105 AMAX 2100 / 3000 / 4000 Konfiguration | de Bild 8.16: Kommunikations-Einstellungen – Festlegen der Modemparameter Hinweis! Die Modemzeicheneinstellungen in der vorstehenden Abbildung werden nur verwendet, wenn nicht das Standard-Modemzeichen verwendet wird. Bei Verwendung des Standard-Modemzeichens aktivieren Sie den Parameter Standard- Modemstring benutzen auf der Registerkarte Link (nach Auswahl von Kunde - Kunden öffnen...
  • Seite 106 | Konfiguration AMAX 2100 / 3000 / 4000 Bild 8.17: Kundeninformationen – Anlegen eines neuen Kunden Es gibt zwei Verbindungsmethoden: Automatische Wählverbindung: Klicken Sie auf die Registerkarte Link. Wählen Sie das Kommunikationsmodell Modemverbindung. Klicken Sie auf die Schaltfläche Verbinden.

  • Seite 107: Ip-Verbindung

    AMAX 2100 / 3000 / 4000 Konfiguration | de Bild 8.18: Link – Auswahl der Modemverbindung Wenn die Telefonverbindung hergestellt wurde und 5 Minuten keine Aktion durchgeführt wird, trennt die Software die Verbindung zur AMAX Zentrale. 8.2.3 IP-Verbindung Fernverbindung über IP Die Funktion für die IP-Fernverbindung ermöglicht die Verbindung des Remote-PCs mit der...
  • Seite 108 | Konfiguration AMAX 2100 / 3000 / 4000 Bild 8.19: Kommunikations-Einstellungen – Auswahl der lokalen IP-Adresse So legen Sie einen neuen Kunden an Wählen Sie Kunde –Neuer Kunde in der Menüleiste des Programms A-Link Plus. Die Registerkarte Kundeninformation wird geöffnet.
  • Seite 109 AMAX 2100 / 3000 / 4000 Konfiguration | de Bild 8.20: Kundeninformationen – Anlegen eines neuen Kunden Es gibt zwei Verbindungsmethoden: Automatische IP-Verbindung: Klicken Sie auf die Registerkarte Link. Wählen Sie das Kommunikationsmodell Netzwerkverbindung (UDP). Klicken Sie auf die Schaltfläche Verbinden.
  • Seite 110 | Konfiguration AMAX 2100 / 3000 / 4000 Bild 8.21: Link – Auswahl der Netzwerkverbindung Nachdem die Verbindung mit der IP-Adresse erfolgreich hergestellt wurde, wird die AMAX Zentrale nach 5 Minuten Inaktivität über die Fernparametrier-Software getrennt, wenn die Option „Automatisches Unterbrechen der Verbindung nach 5 Minuten“ ausgewählt ist.

  • Seite 111: Adressenparametrierung

    AMAX 2100 / 3000 / 4000 Adressenparametrierung | de Adressenparametrierung Die Parametrierung der Zentrale ist in einem permanenten Flash-Speicher hinterlegt. Selbst nach einem Stromausfall bleiben alle relevanten Konfigurationen und benutzerspezifischen Daten gespeichert. Da die Daten ohne Stromversorgung sehr lange gespeichert werden, muss nach dem Einschalten der Zentrale keine erneute Parametrierung erfolgen.
  • Seite 112 | Adressenparametrierung AMAX 2100 / 3000 / 4000 DC09 acct2 (0–9 = 0–9, 10 = A, 11 = B, 12 = 0161 – 0176 000001 C, 13 = D, 14 = E, 15 = F) 000000 0000 DC09 Lpref (0–9 = 0–9, 10 = A, 11 = B, 12 = 0184 –...
  • Seite 113 AMAX 2100 / 3000 / 4000 Adressenparametrierung | de DC09 acct1 0383 – 0398 000003 000000 0000 DC09 acct2 Länge 0399 – 0400 DC09 acct2 0401 – 0416 000003 000000 0000 DC09 Lpref 0424 – 0429 000000 DC09 Rrcvr aktiviert...

  • Seite 114: Protokollparametrierung

    | Adressenparametrierung AMAX 2100 / 3000 / 4000 So legen Sie die IP-Adresse und Portnummer fest: Die IP-Adresse wird als 17-stelliger Code parametriert: Die Stellen 1–12 geben die IP-Adresse des Empfängers an und die Stellen 13–17 die Portnummer. Der Code muss nicht durch Punkte getrennt werden; falls ein Teil der IP-Adresse jedoch weniger als 3 Stellen hat, muss er mit Nullen auf 3 Stellen aufgefüllt werden.
  • Seite 115 AMAX 2100 / 3000 / 4000 Adressenparametrierung | de Protokoll über automatische Prüfung Option Adresse Standar Automatische Testprotokollzeit: Intervall 0128 – 0129 VDS-A 00 = Meldungszeiteinstellung nicht verwenden, 01–24 = EN=1-24 1–24 Stunden Automatische Protokollzeit: Stunde 0130 – 0131 00–99 = 0–99 Stunden, anderer Wert = Echtzeitprotokoll...

  • Seite 116: Kommunikationsbetriebparametrierung

    | Adressenparametrierung AMAX 2100 / 3000 / 4000 Systemstatusprotokoll von lokaler Nummer Option Adresse Standar Systemstatusprotokoll von lokaler Nummer (0 = kein 0139 Protokoll, 1 = Adresse 1, 2 = Adresse 2, 3 = Adresse 3, 4 = Adresse 4,...
  • Seite 117 AMAX 2100 / 3000 / 4000 Adressenparametrierung | de DHCP-Aktualisierungsintervall der AMAX Zentrale 0947 (Stunden) Remote-Parametrierung (0 =deaktiviert, 1 = aktiviert) 0970 Rückrufeinstellung Option Adresse Standar Rückrufeinstellung (0 = deaktiviert, 1 = aktiviert) 0972 Rückruftelefonnummer (siehe So parametrieren Sie 0974 – 0989...
  • Seite 118 | Adressenparametrierung AMAX 2100 / 3000 / 4000 Anzahl der Klingelzeichen Option Adresse Standar Anzahl der Klingelzeichen (0 = Die Zentrale nimmt keine 0973 eingehenden Anrufe an. 1–13 = Anzahl von Klingelzeichen bis zur Annahme durch die Zentrale. 14 = Die Zentrale wird angerufen, das Telefon darf nur zweimal klingeln und legt dann auf.

  • Seite 119: Benutzer- Und Codeparametrierung

    AMAX 2100 / 3000 / 4000 Adressenparametrierung | de Benutzer- und Codeparametrierung 9.2.1 Benutzercode-Parametrierung Benutzernr Option Adresse Standar Benutzerrechte (0 = Hauptbenutzer 1, 1 = 5993 (Hauptbenu Hauptbenutzer 2, 2 = Superuser, 3 = einfacher tzercode 1) Benutzer, 4 = nur Scharfschalten, 5 = Bedrohungsalarm, 6–15 = keine Berechtigung)
  • Seite 120 | Adressenparametrierung AMAX 2100 / 3000 / 4000 Makrowiedergabeberechtigung (BIT-Maske: 5998 – Makrowiedergabeberechtigung 1 – 0001 (0x1) – Makrowiedergabeberechtigung 2 – 0010 (0x2) – Makrowiedergabeberechtigung 3 – 0100 (0x4)) Benutzercode 5999 – 6005 258000 RFID des Funk-Handsenders 6006 – 6014 Option für Taste 3 des Funk-Handsenders (0 =...
  • Seite 121 AMAX 2100 / 3000 / 4000 Adressenparametrierung | de 6132 – 6153 6891 – 6912 7650 – 7671 6155 – 6176 6914 – 6935 7673 – 7694 6178 – 6199 6937 – 6958 7696 – 7717 6201 – 6222 6960 – 6981 7719 –...
  • Seite 122 | Adressenparametrierung AMAX 2100 / 3000 / 4000 8386 – 8407 9145 – 9166 9904 – 9925 8409 – 8430 9168 – 9189 9927 – 9948 8432 – 8453 9191 – 9212 9950 – 9971 8455 – 8476 9214 – 9235 9973 –...

  • Seite 123: Errichtercode-Parametrierung

    AMAX 2100 / 3000 / 4000 Adressenparametrierung | de 10640 – 10661 11031 – 11029 11422 – 11443 10663 – 10684 11054 – 11075 11445 – 11466 10686 – 10707 11077 – 11098 11468 – 11489 10709 – 10730 11100 – 11121 11491 –...

  • Seite 124: Makroparametrierung

    | Adressenparametrierung AMAX 2100 / 3000 / 4000 Scharf-/Unscharfschaltung durch Errichter Option Adresse Standar Scharf-/Unscharfschaltung durch Errichter (0 = 1602 deaktiviert, 1 = aktiviert) 9.2.5 Makroparametrierung Makroparametrierung Makronr. Option Adresse Standar Makro ohne Code (Makro-Schnellwiedergabe) (0 1611 = deaktiviert, 1 = aktiviert) Makro-Aufzeichnungstimeout (Sekunden) 1617 –...

  • Seite 125: Meldegruppenparametrierung

    Meldegruppenparametrierung hinzufügen/löschen AMAX 4000 unterstützt bis zu 64 Meldegruppen, 16 Bedienteile und 16 Bereiche. AMAX 3000 unterstützt bis zu 32 Meldegruppen, 8 Bedienteile und 8 Bereiche. AMAX 2100 unterstützt bis zu 8 Meldegruppen, 4 Bedienteile und 2 Bereiche. Meldegruppenmodulauswahl Meldegru...
  • Seite 126 Wird eine Meldegruppe einem Funkgerät (3) zugewiesen, ist die dedizierte eingebaute Meldegruppe nicht verfügbar. Hinweis! Nur AMAX 2100: Wenn die Bedienteil-Meldegruppen (1–4) verwendet werden, sind die eingebauten Meldegruppen (5–8) deaktiviert. Hinweis! Die zur Anzeige auf den Bedienteilen verwendete Meldegruppennummer muss nicht unbedingt mit der Nummer übereinstimmen, die für die Parametrierung und...
  • Seite 127 AMAX 2100 / 3000 / 4000 Adressenparametrierung | de Meldegruppe 16 (oder einer anderen Meldegruppe im Bereich von 1 bis 16) wird die Meldegruppennummer 17 auf dem LED/LCD-Bedienteil als Meldegruppe Nummer 16 angezeigt. AMAX 2100: In einem System mit einem Bereich wird die Meldegruppennummer 17 auf einem LED/LCD- Bedienteil mit 8 Meldegruppen angezeigt.
  • Seite 128 | Adressenparametrierung AMAX 2100 / 3000 / 4000 1394 1426 1395 1427 1396 1428 1397 1429 1398 1430 1399 1431 Wertebereich: 0–15 Eine Erläuterung zu den Meldegruppenfunktionen finden Sie unter Meldegruppe hinzufügen/ löschen, Seite 54. Meldegruppenbereichsauswahl Meldegru Adresse Standar...
  • Seite 129 AMAX 2100 / 3000 / 4000 Adressenparametrierung | de 1286 – 1287 1350 – 1351 1288 – 1289 1352 – 1353 1290 – 1291 1354 – 1355 1292 – 1293 1356 – 1357 1294 – 1295 1358 – 1359 1296 – 1297 1360 –...
  • Seite 130 | Adressenparametrierung AMAX 2100 / 3000 / 4000 3672 – 3707 4824 – 4859 3708 – 3743 4860 – 4895 3744 – 3779 4896 – 4931 3780 – 3815 4932 – 4967 3816 – 3851 4968 – 5003 3852 – 3887 5004 –...

  • Seite 131: Meldegruppenfunktionsparametrierung

    AMAX 2100 / 3000 / 4000 Adressenparametrierung | de 9.3.2 Meldegruppenfunktionsparametrierung: Meldegruppen Option Adresse Standar funktion Auswahl eines Meldegruppentyps (00–26)* 1000 – 1001 Umgehen/zwangsläufiges Scharfschalten zulassen 1002 VDS-A (0 = deaktiviert, 1 = zwangsläufiges EN=0/2 Scharfschalten zulassen, 2 = Umgehen zulassen,...
  • Seite 132 | Adressenparametrierung AMAX 2100 / 3000 / 4000 Meldegruppenf Stiller Alarm/Zutrittssignalmodus 1018 VDS-A unktionen 02 EN=0/2 bis 15) Impulszählung 1019 VDS-A EN=0 Meldegruppensperre 1020 Meldegruppe-Dual-Leitungsabschluss (DEOL) 1021 Protokoll 1022 VDS-A EN=1/5/6/7 Meldergruppenabhängigkeit/unbestätigtes 1023 VDS-A EN=0 Alarmprotokoll Lokale Alarmrufnummer 1024 Meldegruppenreaktionszeit 1025 –...
  • Seite 133 AMAX 2100 / 3000 / 4000 Adressenparametrierung | de Übrige Optionen wie oben 1062 – 1073 3003160 00003 Auswahl eines Meldegruppentyps* 1075 – 1076 Übrige Optionen wie oben 1077 – 1088 3003160 00003 Auswahl eines Meldegruppentyps* 1090 – 1091 Übrige Optionen wie oben 1092 –...

  • Seite 134: Parametrierung Der Impulszählungsdauer

    | Adressenparametrierung AMAX 2100 / 3000 / 4000 9.3.3 Parametrierung der Impulszählungsdauer Option Adresse Standar Dauer der Impulszählung (0 =deaktiviert, 1–999 = 1–999 1606 – 1608 VDS-A Sekunden) EN=000 9.3.4 Parametrierung der Meldergruppenabhängigkeit-Schaltuhr Option Adresse Standar Meldergruppenabhängigkeit-Schaltuhr (1–999 = 1–999 1594 –...

  • Seite 135: Bedienteil- Und Bereichsparametrierung

    AMAX 2100 / 3000 / 4000 Adressenparametrierung | de Bedienteil- und Bereichsparametrierung 9.4.1 Bedienteilbereichsparametrierung Bedientei Adresse Standar Bedientei Adresse Standar lnr. lnr. 1560 – 1561 1576 – 1577 1562 – 1563 1578 – 1579 1564 – 1565 1580 – 1581 1566 –...

  • Seite 136: Parametrierung Des Hauptmeldebereichs

    | Adressenparametrierung AMAX 2100 / 3000 / 4000 0857 – 0859 0860 – 0862 30 0863 – 0865 30 10 * 0866 – 0868 0869 – 0871 30 0872 – 0874 30 11 * 0875 – 0877 0878 – 0880 30 0881 –...

  • Seite 137: Parametrierung Der Bedienteil-Anzeige

    AMAX 2100 / 3000 / 4000 Adressenparametrierung | de 9.4.4 Parametrierung der Bedienteil-Anzeige Option Adresse Standar Bedienteil-Alarmton (0 = deaktiviert, 1 = aktiviert) 0622 Verzögerung der akustischen Eintrittswarnung bei 1667 interner Scharfschaltung (0 = deaktiviert, 1 = aktiviert) Alarmanzeige bei interner Scharfschaltung (0 =...
  • Seite 138 | Adressenparametrierung AMAX 2100 / 3000 / 4000 Automatische Rücksetzung Kommunikationsfehler (0 = 1672 deaktiviert, 1 = aktiviert) Automatische Rücksetzung Telefonfehler (0 = deaktiviert, 1673 1 = aktiviert) Automatische Rücksetzung allgemeiner Fehler (0 = 1674 deaktiviert, 1 = aktiviert)
  • Seite 139 AMAX 2100 / 3000 / 4000 Adressenparametrierung | de Parametrierung der Sprachversion Option Adresse Standar Sprachversion von Bedienteil (0 = Voreinstellung, 1 = EN, 0996 2 = DE, 3 = ES, 4 = FR, 5 = IT, 6 = PL, 7 = NL, 8 = SE)
  • Seite 140 | Adressenparametrierung AMAX 2100 / 3000 / 4000 Name Bereich 10 2776 – 2795 Name Bereich 11 2796 – 2815 Name Bereich 12 2816 – 2835 Name Bereich 13 2836 – 2855 Name Bereich 14 2856 – 2875 Name Bereich 15 2876 –...

  • Seite 141: Parametrierung Der Werksseitigen Standardeinstellungen Des Systems

    AMAX 2100 / 3000 / 4000 Adressenparametrierung | de 9.5.2 Parametrierung der werksseitigen Standardeinstellungen des Systems Aktivierung der Kontakte für die werksseitigen Standardeinstellungen Option Adresse Standar Kontakte für die werksseitigen Standardeinstellungen (0 = 1604 deaktiviert, 1 = aktiviert) Parametrierung von Ausgang und akustischem Signalgeber 9.6.1...

  • Seite 142: Parametrierung Des Akustischen Signalgebers

    | Adressenparametrierung AMAX 2100 / 3000 / 4000 Ausgangszeit 0654 – 0656 05 (als Beispiel Auswahl des Ausgangsereignisses* 0657 – 0658 für die Ausgangsparameter 0659 – 0660 folgenden Ausgangsimpuls 0661 Ausgänge 06 bis 20) Ausgangszeit 0662 – 0664 *Eine Erläuterung zu den Ausgangsereignissen finden Sie unter , Seite 79 im Kapitel Ausgänge, Seite 79.

  • Seite 143: Funkgerät-Parametrierung

    AMAX 2100 / 3000 / 4000 Adressenparametrierung | de Funkgerät-Parametrierung Funkoptionen Option Adresse Standar Druckerfunktion (0 = deaktiviert, 1 = aktiviert) 0991 Funkempfängerfunktion (0 =deaktiviert, 1 = aktiviert) 0948 Funk-Überwachungsintervall (0 = deaktivieren, 1 = 20 Min. 0949 EN=2 2 = 1 h, 3 = 2 h, 4 = 4 h, 5 = 12 h, 6 = 24 h) Funkstörungserkennungspegel (0–15, 0 = höchste...
  • Seite 144 | Adressenparametrierung AMAX 2100 / 3000 / 4000 5366 – 5375 5686 – 5695 5376 – 5385 5696 – 5705 5386 – 5395 5706 – 5715 5396 – 5405 5716 – 5725 5406 – 5415 5726 – 5735 5416 – 5425 5736 –...

  • Seite 145: Fehlerbeseitigung

    AMAX 2100 / 3000 / 4000 Fehlerbeseitigung | de Fehlerbeseitigung 10.1 Allgemeine Probleme Problem Ursache Lösung Keine Anzeige am Bedienteil – Netzstrom- oder – Prüfen Sie, ob die nach dem Einschalten Batteriesicherung Netzstrom- und fehlerhaft Batteriesicherung richtig – Fehlerhafte RBGY-...
  • Seite 146 | Fehlerbeseitigung AMAX 2100 / 3000 / 4000 STÖRUNG-Anzeige leuchtet – Anzeige von Datums- und – Datum und Uhrzeit dauerhaft/blinkt Uhrzeitfehlern bei der einstellen. Parametrierung, obwohl – Schließen Sie die Datum und Uhrzeit nicht Batterie an, bzw. stellen eingestellt sind Sie eine –...
  • Seite 147 AMAX 2100 / 3000 / 4000 Fehlerbeseitigung | de Der Überstromschutz der – Fehlerhafte Verkabelung – Schließen Sie die Hilfsstromversorgung hat der 12-V- Hilfsstromversorgung ausgelöst. Hilfsstromversorgung. erneut an. – Der obere Grenzwert der – Verwenden Sie für Hilfsstromversorgung für Peripheriegeräte eine...

  • Seite 148: Störungsuntersuchung

    | Fehlerbeseitigung AMAX 2100 / 3000 / 4000 Ausfall der – Die Fernscharfschaltung – Parametrieren Sie die Fernscharfschaltung über über Telefon ist Adresse 0144 auf eine Telefon deaktiviert (die Zahl zwischen 1 und 15. Adresse 0144 ist auf 0 –...
  • Seite 149 AMAX 2100 / 3000 / 4000 Fehlerbeseitigung | de Leuchtende Nummern Beschreibung der Störung oder Sabotage Erster Zweiter Dritter Störung Zubehörmodule Störung Netzwerk-/IP-Modul 1 1 - 2 Störung Netzwerk/IP-Modul 1 – 2 Störung Ausgangserweiterungsmodul 1 - 2 Störung Ausgangserweiterungsmodul 1 – 2 Störung Meldegruppenerweiterungsmodul...
  • Seite 150 | Fehlerbeseitigung AMAX 2100 / 3000 / 4000 1 - 8 Netzstörung Funkrepeater 1 – 8 Batteriestörung Funkrepeater 1 – 8 Batteriestörung Funkrepeater 1 – 8 Netzstörung Funkmelder* Batteriestörung Funk-Handsender* Ausgangsstörung Störung integrierter Ausgang 1 Störung integrierter Ausgang 2 Störung Bedienteil...
  • Seite 151 AMAX 2100 / 3000 / 4000 Fehlerbeseitigung | de Externe Störung 1 - 16 Externe Störung Meldegruppe 1 – 16 Tabelle 10.1: Arten von Störungs- und Sabotagebedingungen * Falls eine oder mehr Störungen in dieser Kategorie auftreten Beschreibung der Störung 1 –...
  • Seite 152 | Fehlerbeseitigung AMAX 2100 / 3000 / 4000 Die STÖRUNG-Anzeige blinkt langsam (eine ausführliche Beschreibung finden Sie unter Bedienteilanzeigen, Seite 10). Beim Zurücksetzen der Störung wird ein Wiederherstellungsprotokoll an die konfigurierten Zieladressen gesendet. Die STÖRUNG-Anzeige erlischt, wenn es keine anderen Störungen gibt.
  • Seite 153 AMAX 2100 / 3000 / 4000 Fehlerbeseitigung | de Die STÖRUNG-Anzeige erlischt, wenn es keine anderen Störungen gibt. – Störung Funkempfänger Störung Funkempfänger 1 Zustand: Der Empfänger zeigt einen fehlerhaften Zustand (z. B: Funkgerät entfernt, Funkgerät wird ständig zurückgesetzt usw.), wenn ein Funkmodul aktiviert ist.
  • Seite 154 | Fehlerbeseitigung AMAX 2100 / 3000 / 4000 – Störung Funkmelder Funkmelder fehlt Zustand: Eine Funkmeldegruppe sendet im Funk-Überwachungsintervall kein Statusprotokoll an den Empfänger, wenn ein Funkmodul aktiviert ist. Wiederherstellung: Stellen Sie sicher, dass alle Funkmeldegruppen im Funk-Überwachungsintervall Statusprotokolle an den Empfänger senden setzen Sie die Störung zurück. Weitere Informationen finden Sie unter Funkgeräte, Seite 87.
  • Seite 155 AMAX 2100 / 3000 / 4000 Fehlerbeseitigung | de Beim Zurücksetzen der Störung wird ein Wiederherstellungsprotokoll an die konfigurierten Zieladressen gesendet. Die STÖRUNG-Anzeige erlischt, wenn es keine anderen Störungen gibt. – Störung Funkkonfiguration Konfigurationskonflikt Melder Zustand: Die Konfiguration einer Funkmeldegruppe zeigt einen Fehlerzustand.
  • Seite 156 | Fehlerbeseitigung AMAX 2100 / 3000 / 4000 Überwachung der Spannung durch Hauptprozessor (MPU). Überwachung: Wenn der Netzstromversorgung innerhalb einer Stunde nach der Störung nicht wiederhergestellt werden kann, wird ein Protokoll an die in Adresse 124 konfigurierte Zieladresse gesendet.
  • Seite 157 – Störung der Stromversorgung des Bosch Optionsbusses 1–2 Zustand: Die Spannung der Stromversorgung des Bosch Optionsbusses beträgt weniger als 9 V ±5 %. Wiederherstellung: Erhöhen Sie die Spannung auf 12 V und setzen Sie die Störung zurück. Weitere Informationen finden Sie unter Bosch Optionsbus, Seite 14.
  • Seite 158 | Fehlerbeseitigung AMAX 2100 / 3000 / 4000 Zustand: Die Batterie des Melders ist schwach, wenn ein Funkmodul aktiviert ist. Wiederherstellung: Stellen Sie die Batteriestromversorgung des Melders wieder her und setzen Sie die Störung zurück. Weitere Informationen finden Sie unter Funkgeräte, Seite 87.
  • Seite 159 AMAX 2100 / 3000 / 4000 Fehlerbeseitigung | de Zustand: Keine Kommunikation zwischen der Zentrale und einem Bedienteil. Wiederherstellung: Stellen Sie die Kommunikation zwischen Zentrale und Bedienteil wieder her und setzen Sie die Störung zurück. Weitere Informationen finden Sie unter Bedienteilbereich, Seite 72.
  • Seite 160 | Fehlerbeseitigung AMAX 2100 / 3000 / 4000 7 - Sabotage – Systemsabotage Zustand: Eingang für Sabotage auf der Zentrale ist geöffnet. Wiederherstellung: Schließen Sie den Eingang für Sabotage auf der Zentrale und setzen Sie die Störung zurück. Überwachung: Bei Auslösung von Sabotage wird ein Protokoll an die in Adresse 124 konfigurierte...
  • Seite 161 AMAX 2100 / 3000 / 4000 Fehlerbeseitigung | de Sabotagekontakt ist ausgelöst (wenn die entsprechende Meldegruppe ist als DEOL parametriert ist). Wiederherstellung: Stellen Sie den Sabotagekontakt wieder her und setzen Sie den Sabotagezustand zurück. Überwachung: Bei Sabotage des Melders wird ein Protokoll an die in Adresse 124 konfigurierte Zieladresse gesendet.
  • Seite 162 | Fehlerbeseitigung AMAX 2100 / 3000 / 4000 Stellen Sie den Empfänger wieder her und setzen Sie die Sabotagebedingung zurück. Weitere Informationen finden Sie unter Funkgeräte, Seite 87. Überwachung: Bei einer Sabotagestörung am Funkempfänger wird ein Protokoll an die konfigurierte Zieladresse gesendet.

  • Seite 163: Wartung

    AMAX 2100 / 3000 / 4000 Wartung | de Wartung Vorsicht! Wartung Wenn das System nicht regelmäßig gewartet wird, können Schäden oder Störungen auftreten. – Es ist empfehlenswert, das System mindestens einmal pro Woche zu prüfen. – Achten Sie auch darauf, das System viermal im Jahr warten zu lassen.

  • Seite 164: Technische Daten

    | Technische Daten AMAX 2100 / 3000 / 4000 Technische Daten Zentrale AMAX 2100 AMAX 3000 AMAX 4000 Gehäuse: Abmessungen (H x 260 x 280 x 83,5 mm 375 x 322 x 88 mm B x T): Gewicht: 1950 g...
  • Seite 165 AMAX 2100 / 3000 / 4000 Technische Daten | de Benutzer: Benutzer Funk- DSRF = 24, RADION = 128 Handsender: Ereignisse: 256 Ereignisse mit Zeit- und Datumsstempel 256 EN-Ereignisse mit Zeit- und Datumsstempel 256 Wählgerät-Ereignisse mit Zeit- und Datumsstempel PIN-Code-...
  • Seite 166 | Technische Daten AMAX 2100 / 3000 / 4000 – Maximalstrom für alle Komponenten, Batterie 18 Ah, Standby 12 h (Akkuladung 80 % in 72 h) = 1500 mA – Maximalstrom für alle Komponenten, Batterie 18 Ah, Standby 36 h...
  • Seite 167 AMAX 2100 / 3000 / 4000 Technische Daten | de EN 50131-3 Klasse 2 Umweltklasse II Frankreich AFNOR NF a2P 1223400001A0 Umweltklasse I Deutschland Home Bedienteile: IUI-AMAX4-TEXT (LCD-Text-Bedienteil) Relative 10% - 95% Luftfeuchtigkeit: Betriebstemperatu -10 °C bis +55 °C Eingangsspannung...
  • Seite 168 | Technische Daten AMAX 2100 / 3000 / 4000 Zertifizierung: Europa EN 50130-4 (6/2011) EN 55022 (5/2008) EN 60950-1:2006 + A11:2009 EN 50131-3 Klasse 2 Umweltklasse II Frankreich AFNOR NF a2P 1223400001A0 Umweltklasse I Deutschland Home IUI-AMAX3-LED8 (LED-Bedienteil für 8 Meldegruppen)
  • Seite 170 Bosch Sicherheitssysteme GmbH Robert-Bosch-Ring 5 85630 Grasbrunn Germany www.boschsecurity.com © Bosch Sicherheitssysteme GmbH, 2014...
