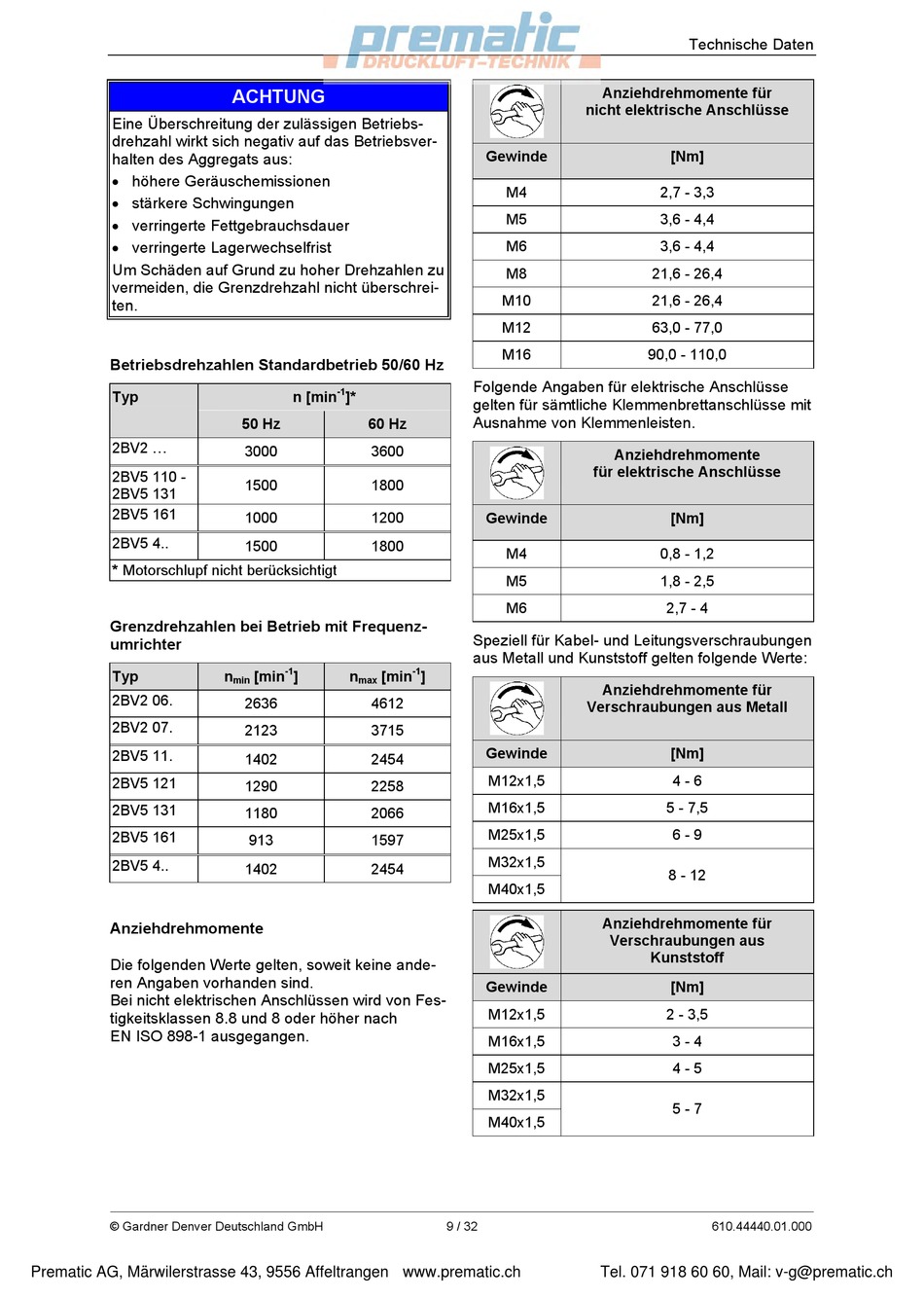

Elmo Rietschle L-serie Betriebsanleitung Seite 9

Eine Überschreitung der zulässigen Betriebs-
drehzahl wirkt sich negativ auf das Betriebsver-
halten des Aggregats aus:
 höhere Geräuschemissionen
 stärkere Schwingungen
 verringerte Fettgebrauchsdauer
 verringerte Lagerwechselfrist
Um Schäden auf Grund zu hoher Drehzahlen zu
vermeiden, die Grenzdrehzahl nicht überschrei-
ten.
Betriebsdrehzahlen Standardbetrieb 50/60 Hz
Typ
2BV2 ...
2BV5 110 -
2BV5 131
2BV5 161
2BV5 4..
* Motorschlupf nicht berücksichtigt
Grenzdrehzahlen bei Betrieb mit Frequenz-
umrichter
Typ
2BV2 06.
2BV2 07.
2BV5 11.
2BV5 121
2BV5 131
2BV5 161
2BV5 4..
Anziehdrehmomente
Die folgenden Werte gelten, soweit keine ande-
ren Angaben vorhanden sind.
Bei nicht elektrischen Anschlüssen wird von Fes-
tigkeitsklassen 8.8 und 8 oder höher nach
EN ISO 898-1 ausgegangen.
© Gardner Denver Deutschland GmbH
Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch
ACHTUNG
-1
n [min ]*
50 Hz 60 Hz
3000 3600
1500 1800
1000 1200
1500 1800
-1
n [min ] n [min
min max
2636 4612
2123 3715
1402 2454
1290 2258
1180 2066
913 1597
1402 2454
Gewinde
M4
M5
M6
M8
M10
M12
M16
Folgende Angaben für elektrische Anschlüsse
gelten für sämtliche Klemmenbrettanschlüsse mit
Ausnahme von Klemmenleisten.
Gewinde
M4
M5
M6
Speziell für Kabel- und Leitungsverschraubungen
aus Metall und Kunststoff gelten folgende Werte:
-1
]
Gewinde
M12x1,5
M16x1,5
M25x1,5
M32x1,5
M40x1,5
Gewinde
M12x1,5
M16x1,5
M25x1,5
M32x1,5
M40x1,5
9 / 32
Technische Daten
Anziehdrehmomente für
nicht elektrische Anschlüsse
[Nm]
2,7 - 3,3
3,6 - 4,4
3,6 - 4,4
21,6 - 26,4
21,6 - 26,4
63,0 - 77,0
90,0 - 110,0
Anziehdrehmomente
für elektrische Anschlüsse
[Nm]
0,8 - 1,2
1,8 - 2,5
2,7 - 4
Anziehdrehmomente für
Verschraubungen aus Metall
[Nm]
4 - 6
5 - 7,5
6 - 9
8 - 12
Anziehdrehmomente für
Verschraubungen aus
Kunststoff
[Nm]
2 - 3,5
3 - 4
4 - 5
5 - 7
