Calculation Blocks/Verrechnungsblöcke
Menüauswahl: Parametrierung/Systemsteuerung/
Protos 3400(X): Calculation Blocks, Protos II 4400(X): Verrechnungsblöcke
Verrechnung vorhandener Messgrößen zu neuen Messgrößen
Verrechnungsblöcke
Ein Verrechnungsblock hat zwei Messmodule mit allen ihren Messwerten als
Eingangswerte. Zusätzlich geht der allgemeine Gerätestatus (NAMUR-Signale)
mit ein. Aus den vorhandenen Messgrößen wird die Differenz berechnet.
Stromausgänge
Alle Stromausgänge können zur Ausgabe der durch die Verrechnungsblöcke
gebildeten neuen Messgrößen parametriert werden.
Messwertanzeige
Alle neuen Messgrößen sind sowohl als Hauptmesswert wie auch als
NebenMesswert darstellbar.
Regler
Regelfunktionen werden nicht unterstützt.

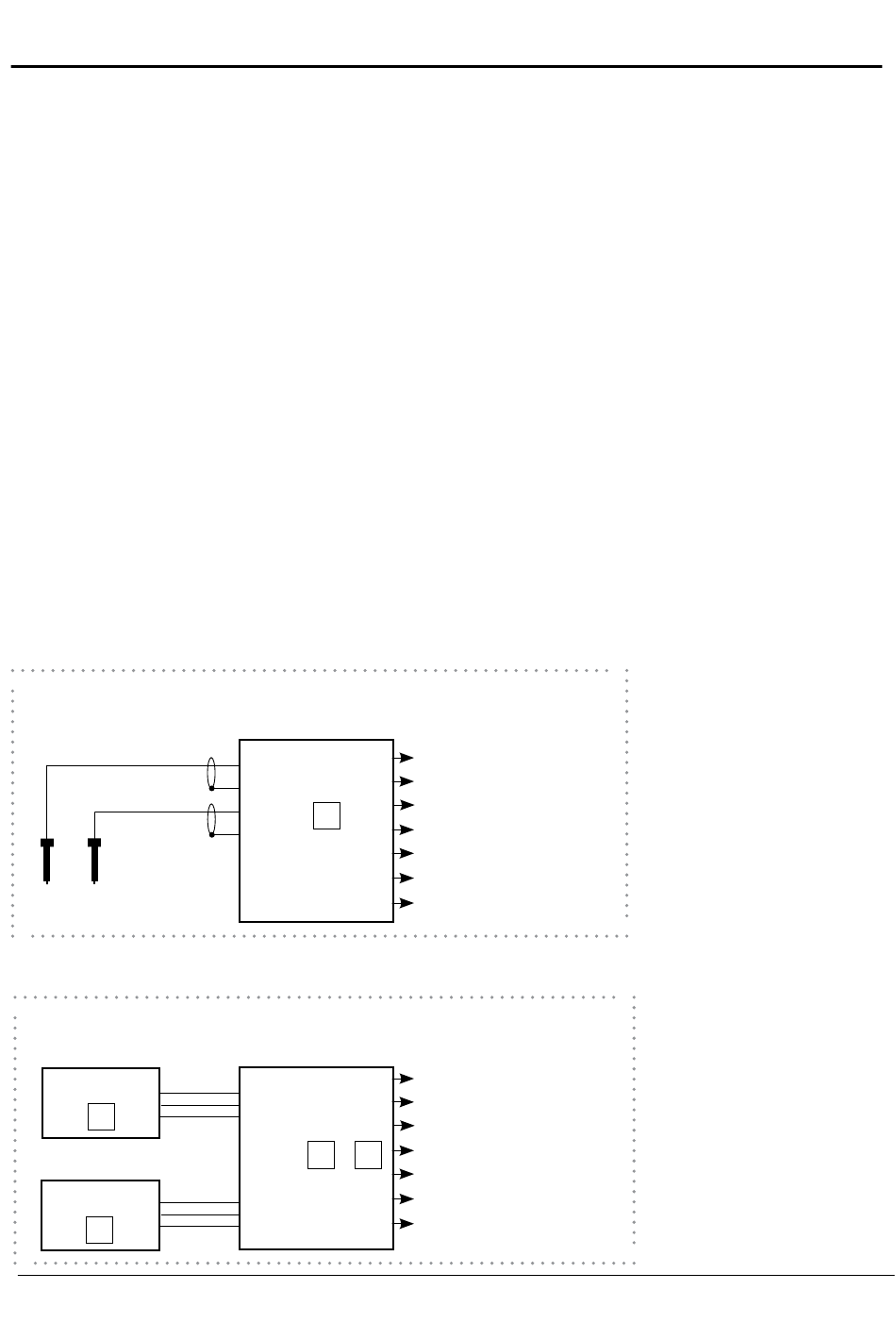

Funktionsweise Messmodul
Eingänge:
Sensoren, Klemmen
pH
Temp
Funktionsweise Verrechnungsblock
Eingänge:
Ausgänge von 2 Messmodulen
Modul
I
Modul
II
Messmodul
Modul I
z.B.:
Messmodul PH
Verrechnungs­
block
Modul I + II
pH/pH
Ausgänge
Messwerte / Status
pH
mV
ORP
°C
rH
MΩ
kΩ
Ausgänge:
Messwerte / Status
pH-Diff
ORP-Diff
°C-Diff
.
.
.
.
