Stromausgänge: Kennlinienverlauf
Menüauswahl: Parametrierung/Modul BASE/Ausgangsstrom I.../Kennlinie
Hinweis: Funktionskontrolle (HOLD) aktiv

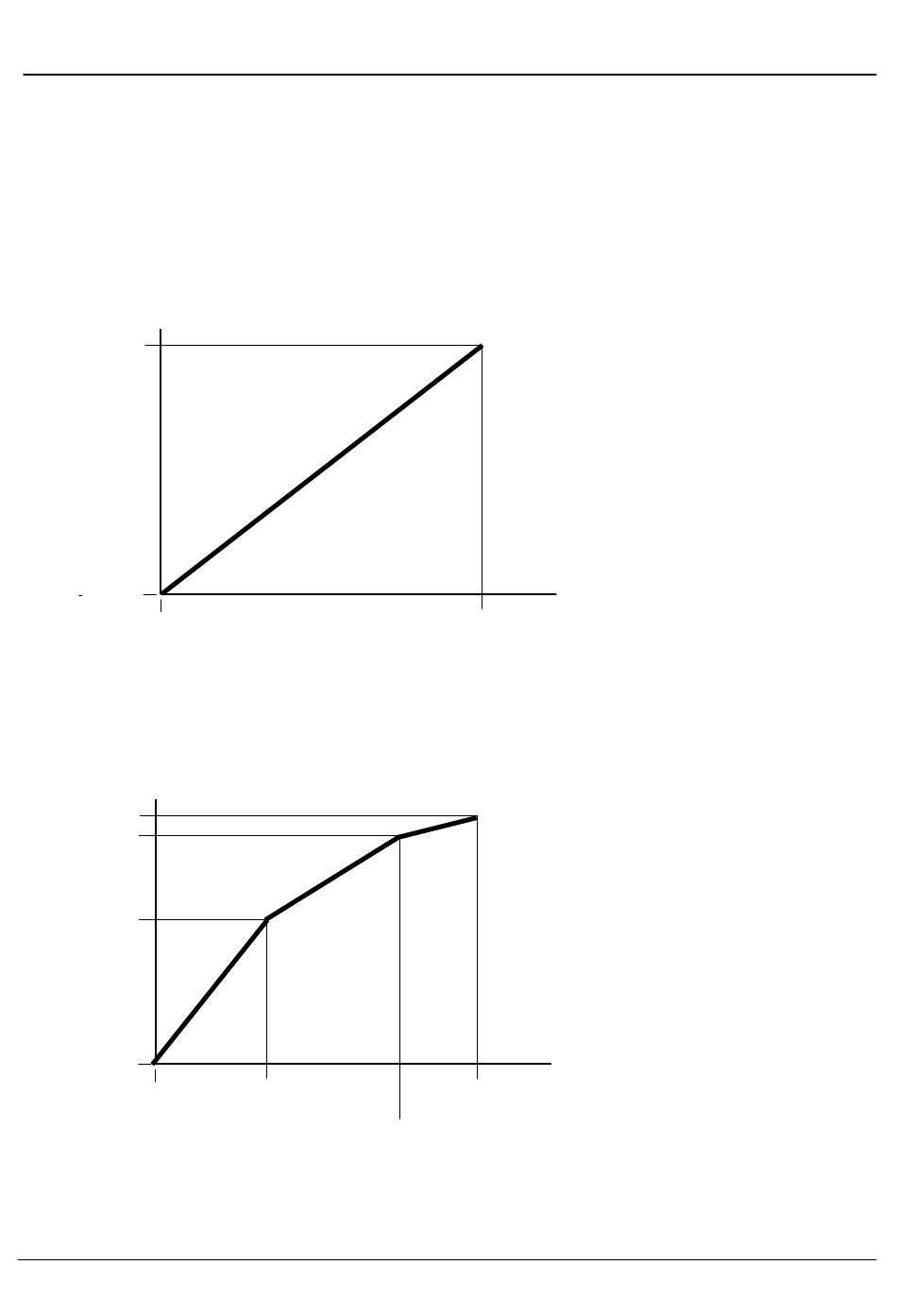

Kennlinie linear
Der Ausgangsstrom folgt der Messgröße linear.
Ausgangsstrom
Y
[%]
100
0
Anfang
Kennlinie trilinear
Erfordert die Eingabe zweier zusätzlicher Eckpunkte:
Ausgangsstrom
Y
[%]
100
2. Eckpunkt Y
1. Eckpunkt Y
0
Anfang
Hinweis: Kennlinie bilinear
Für eine bilineare Kennlinie werden die Werte für die beiden Eckpunkte
(1. Eckpunkt, 2. Eckpunkt) mit gleichen Parametern eingegeben.
54
1. Eckpunkt X
2. Eckpunkt X
X
Messgröße
Ende
X
Messgröße
Ende
