Calculation Blocks

Menüauswahl: Parametrierung/Systemsteuerung/Calculation Blocks
Verrechnung vorhandener Meßgrößen zu neuen Meßgrößen
Calculation Blocks
Ein Verrechnungsmodul hat zwei Meßmodule mit allen ihren Meßwerten als
Eingangswerte. Zusätzlich geht der allgemeine Gerätestatus (NAMUR-Signale)
mit ein. Aus den vorhandenen Meßgrößen wird die Differenz berechnet.
Stromausgänge
Alle Stromausgänge können zur Ausgabe der durch die Calculation Blocks
gebildeten neuen Meßgrößen parametriert werden.
Meßwertanzeige
Alle neuen Meßgrößen sind sowohl als Hauptmeßwert wie auch als
Nebenmeßwert darstellbar.
Regler
Regelfunktionen werden nicht unterstützt.

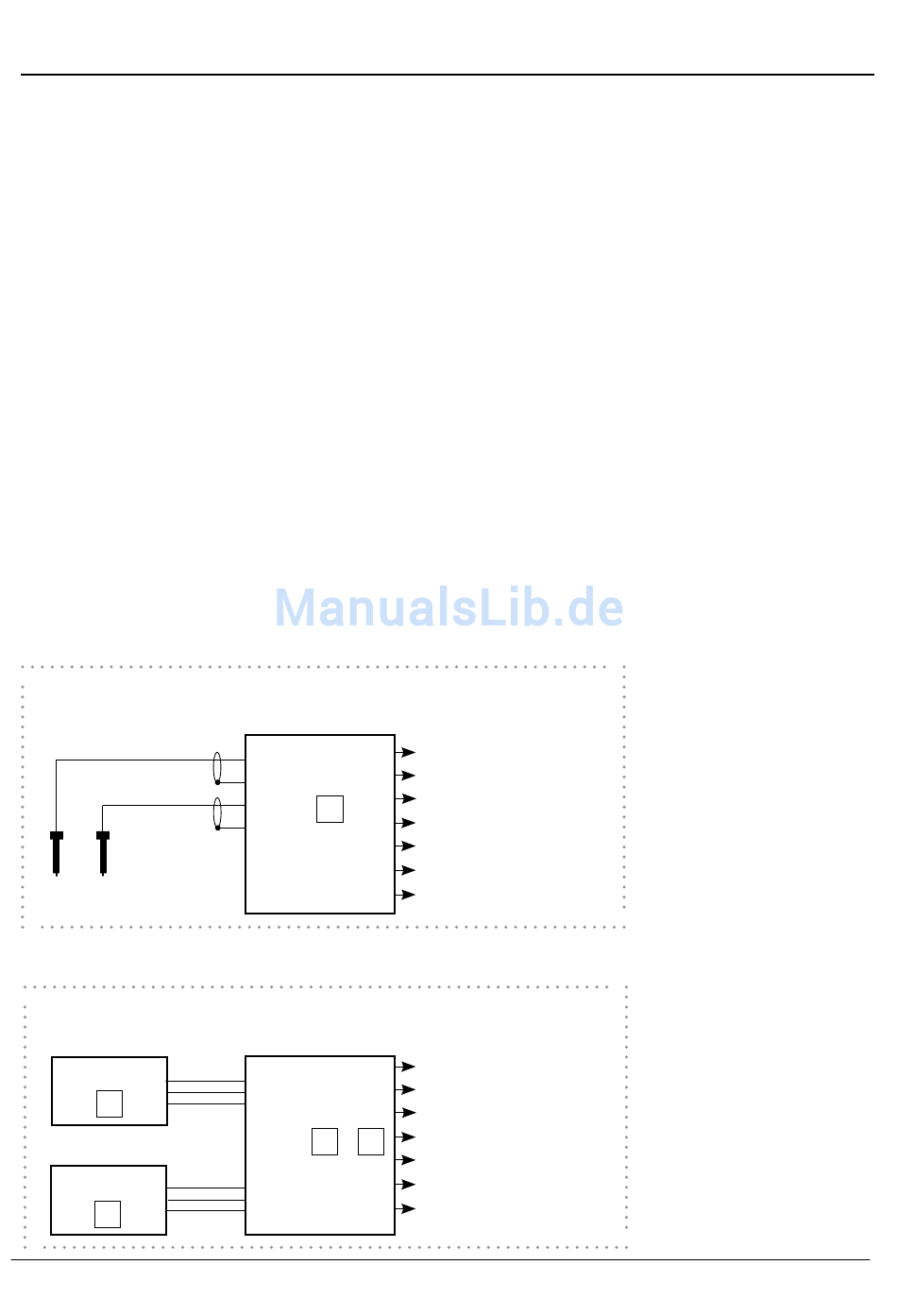

Funktionsweise Meßmodul
Eingänge:
Sensoren, Klemmen
pH
Temp
Funktionsweise Verrechnungsmodul (Calculation Block)
Eingänge:
Ausgänge von 2 Meßmdulen
Modul
I
Modul
II
76
Meßmodul
Modul I
z.B.:
Meßmodul PH
Calculation
Block
Modul I + II
pH/pH
Ausgänge
Meßwerte / Status
pH
mV
ORP
°C
rH
MΩ
kΩ
Ausgänge:
Meßwerte / Status
pH-Diff
ORP-Diff
°C-Diff
.
.
.
.
