Sensoface ist "traurig" ...

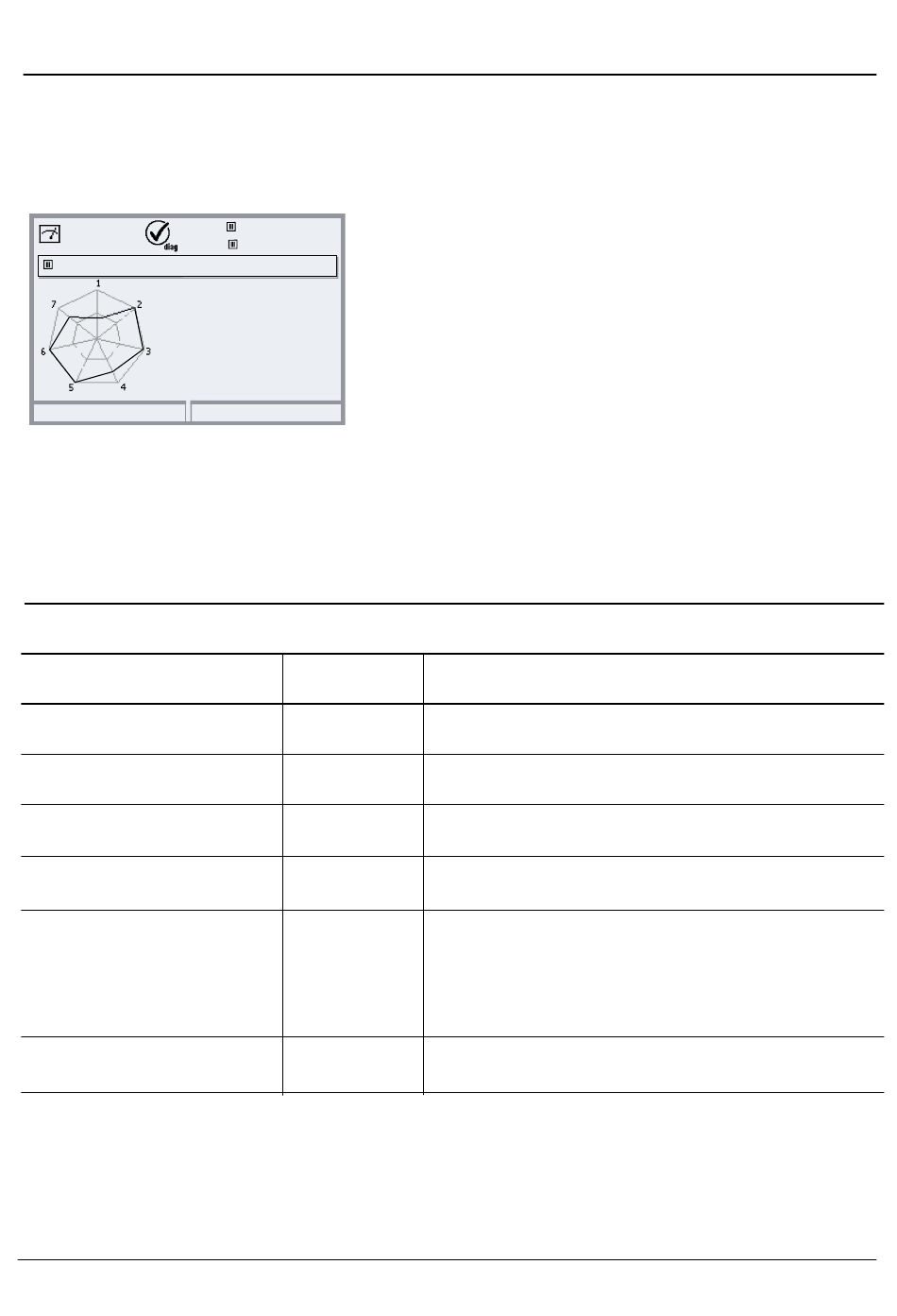

Im Menü "Diagnose / Modul PH / Sensor Netzdiagramm" werden alle
aktuellen Sensorparameter grafisch dargestellt.

Sensor Netzdiagramm

1 - Steilheit
2 - Nullpunkt
3 - Bezugsimpedanz
4 - Glasimpedanz
5 - Einstellzeit
6 - Kalibriertimer
Zurück

Sensoface-Kriterien

Parameter
Steilheit
Nullpunkt
Bezugsimpedanz
Glasimpedanz
Einstellzeit
Fein
Mittel
Grob
Kalibriertimer
* Gilt für Standard-Elektroden mit pH = 7,00.
** Rcal wird während der Kalibrierung ermittelt
38
Sensor Netzdiagramm
7.00 pH
24.1°C
Menü "Diagnose / Modul PH / Sensor
Netzdiagramm".
Auf einen Blick können Toleranzüberschrei-
tungen wahrgenommen werden. Parameter
im kritischen Bereich (innerer Kreis) blin-
ken. Grau dargestellte Parameter sind im
Info
Parametriermenü ausgeschaltet oder entfal-
len für die aktuelle Sensorwahl.
Standard*
59,2
7,00
Rcal **
Rcal **
kritischer Bereich
< 53,3 bzw. > 61
< 6,00 bzw. > 8,00
< 0,6 Rcal bzw. > 100 kΩ+ 0,5 Rcal
< 0,3 Rcal bzw. > 3,5 Rcal
120 s
80 s
60 s
wenn 80 % abgelaufen
