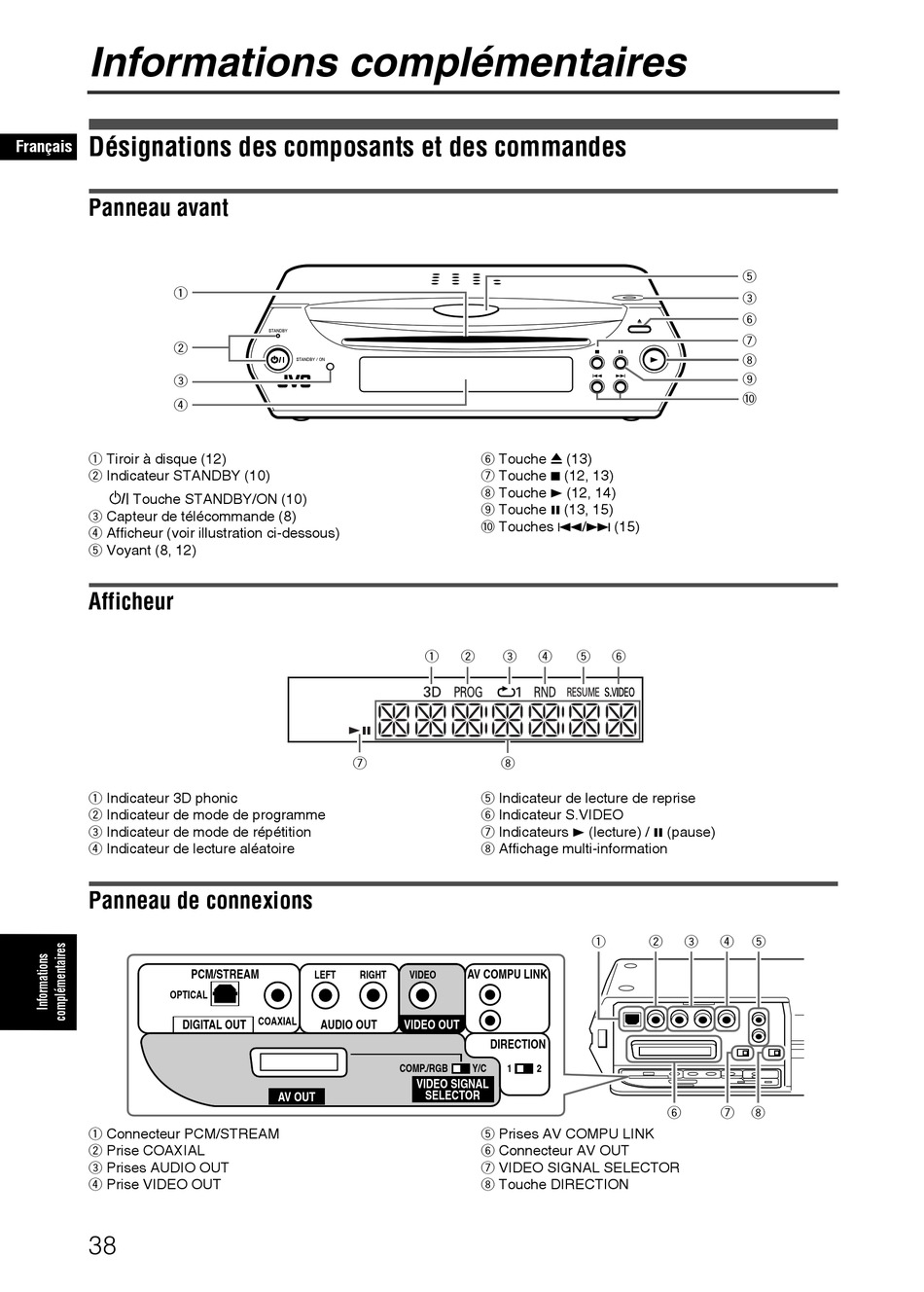

Informations complémentaires
Français Désignations des composants et des commandes
Panneau avant
1
2
3
4
1 Tiroir à disque (12)
2 Indicateur STANDBY (10)
Touche STANDBY/ON (10)
3 Capteur de télécommande (8)
4 Afficheur (voir illustration ci-dessous)
5 Voyant (8, 12)
Afficheur
1 Indicateur 3D phonic
2 Indicateur de mode de programme
3 Indicateur de mode de répétition
4 Indicateur de lecture aléatoire
Panneau de connexions
PCM/STREAM
OPTICAL
DIGITAL OUT
1 Connecteur PCM/STREAM
2 Prise COAXIAL
3 Prises AUDIO OUT
4 Prise VIDEO OUT
38
1
7
LEFT RIGHT VIDEO
COAXIAL
AUDIO OUT VIDEO OUT
COMP./RGB
VIDEO SIGNAL
SELECTOR
AV OUT
6 Touche 0 (13)
7 Touche 7 (12, 13)
8 Touche 3 (12, 14)
9 Touche 8 (13, 15)
0 Touches 4/¢ (15)
2 3 4 5 6
8
5 Indicateur de lecture de reprise
6 Indicateur S.VIDEO
7 Indicateurs 3 (lecture) / 8 (pause)
8 Affichage multi-information
1
AV COMPU LINK
DIRECTION
Y/C 1 2
5 Prises AV COMPU LINK
6 Connecteur AV OUT
7 VIDEO SIGNAL SELECTOR
8 Touche DIRECTION
5
3
6
7
8
9
0
2 3 4 5
6 7 8
