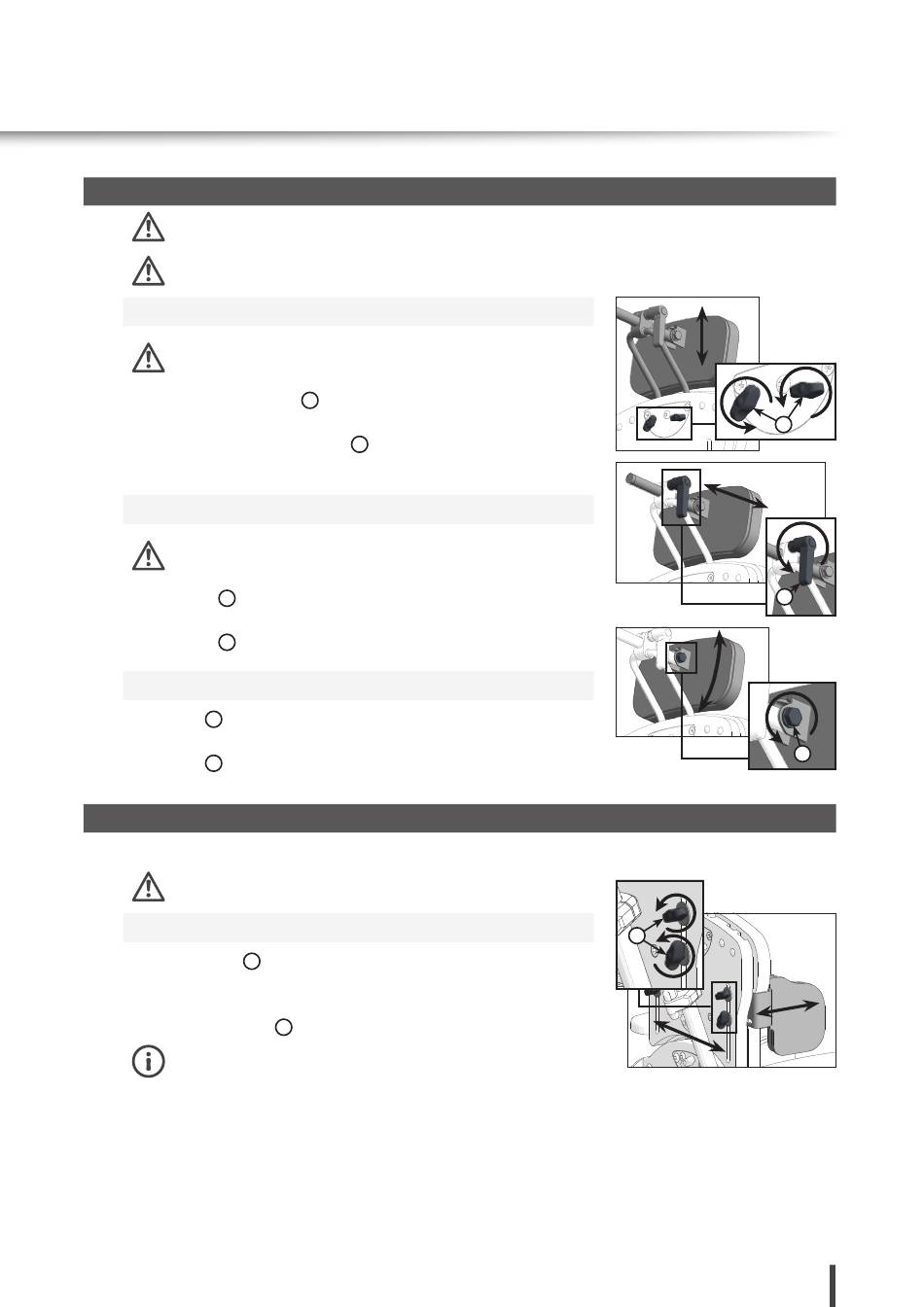

4.14 Kopfstütze (optional)
Es ist auf Klemm- und Quetschgefahr zu achten!
Keine Gegenstände an die Kopfstütze hängen.
Höhenverstellung
Die maximale Verstellung ist erreicht, wenn die Markierung
ersichtlich ist.
Die zwei Flügelschrauben
Kopfstütze durch Hochziehen / Runterdrücken auf die gewünschte
Höhe einstellen. Flügelschrauben
anziehen.
Tiefenverstellung
Die maximale Verstellung ist erreicht, wenn das Rohrende 1cm
aus der Halterung herausragt.
Klemmhebel gegen den Uhrzeigersinn lösen.
2
Kopfstütze durch Drücken / Ziehen in der Tiefe einstellen.
Klemmhebel im Uhrzeigersinn wieder fest anziehen.
2
Neigungsverstellung, Auflagefläche
Schrauben gegen den Uhrzeigersinn lösen.
3
Kopfstütze durch vertikales Drehen in der Neigung verstellen.
Schrauben im Uhrzeigersinn wieder fest anziehen.
3
4.15 Seitenführungspelotten
Die Seitenführungspelotten führen die Position des Brustkorbs.
Es ist auf Klemm- und Quetschgefahr zu achten!
An den Brustkorb anpassen
Flügelschrauben
1
Höhenverstellung, Seitenführungspelotten hoch / runter schieben.
Breitenverstellung, Seitenführungspelotten nach innen / außen schie-
ben. Flügelschrauben
Vorgang wiederholen um die zweite Pelotte anzupassen.
Technische Änderungen und Druckfehler vorbehalten.
gegen den Uhrzeigersinn lösen.
1
im Uhrzeigersinn wieder fest
1
gegen den Uhrzeigersinn lösen.
im Uhrzeigersinn wieder fest anziehen.
1
1
2
3
1
