4. Einstellen des Gerätes

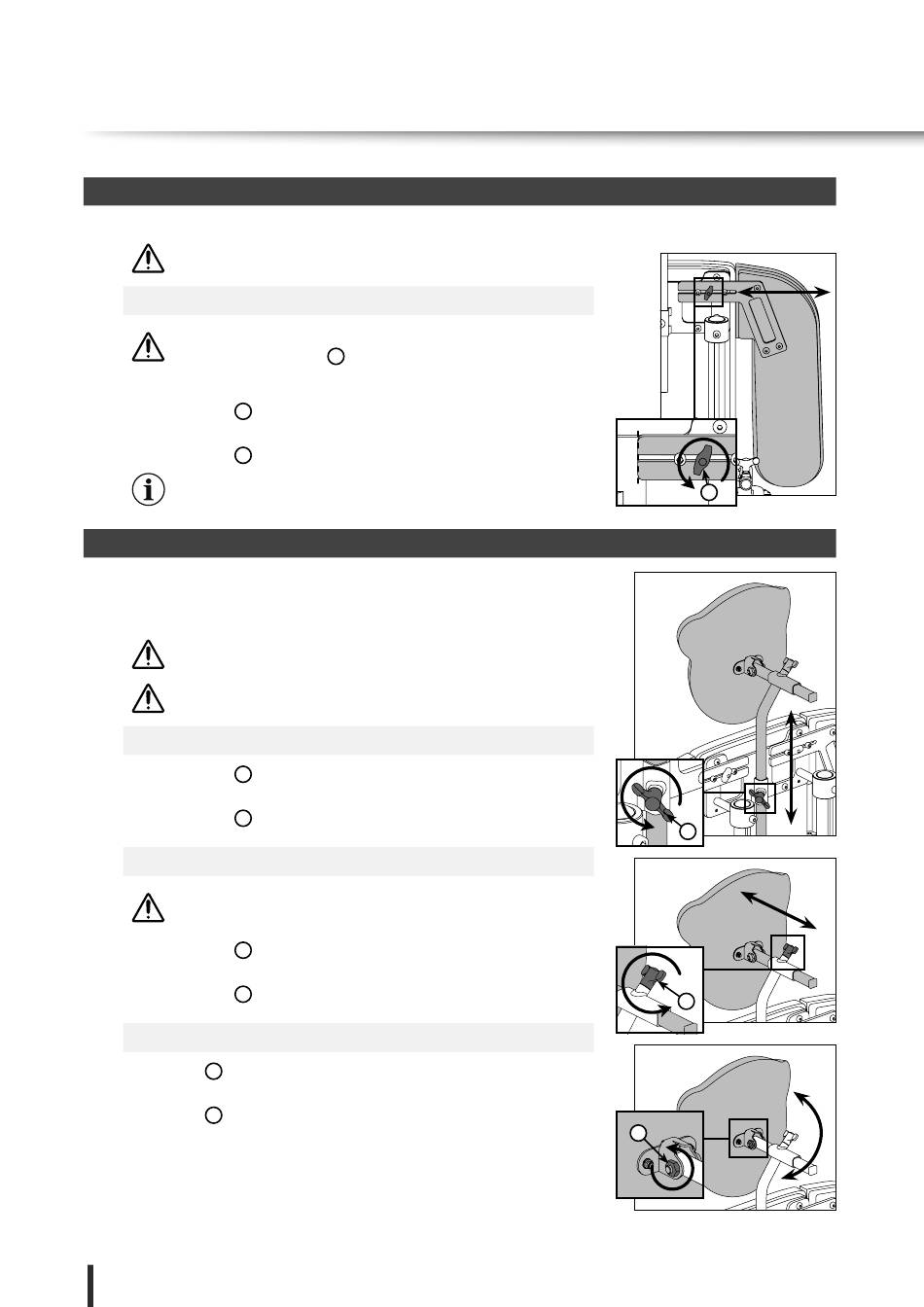

4.13 Armauflagen (optional)

Die Armauflagen stützen die Arme beim Liegen und Stehen.
Es ist auf Klemm- und Quetschgefahr zu achten!
Breitenverstellung
Die maximale Verstellung ist erreicht, wenn die Unterlegschei-
be der Flügelschraube
abschließt.
Flügelschraube 1 gegen den Uhrzeigersinn lösen.
Seitenführungspelotte in der Breite einstellen.
Flügelschraube 1 im Uhrzeigersinn wieder fest anziehen.
Vorgang wiederholen um die zweite Armauflage anzupassen.
4.14 Kopfstütze (optional)
Die Kopfstütze kann in Höhe,Tiefe und Neigung verstellt werden.
Zudem können die Seitenwangen der "Kopfstütze, verstellbar" in der
Breite verstellt werden; sie besitzt auch eine 3-Ebenen-Verstellbarkeit.
Es ist auf Klemm- und Quetschgefahr zu achten!
Keine Gegenstände an die Kopfstütze hängen.
Höhenverstellung
Flügelschraube 1 gegen den Uhrzeigersinn lösen.
Kopfstütze auf die gewünschte Höhe einstellen.
Flügelschraube 1 im Uhrzeigersinn wieder fest anziehen.
Tiefenverstellung
Die maximale Verstellung ist erreicht, wenn das Rohrende 1 cm
aus der Halterung herausragt.
Flügelschraube 2 gegen den Uhrzeigersinn lösen.
Kopfstütze in der Tiefe einstellen.
Flügelschraube im Uhrzeigersinn wieder fest anziehen.
2
Neigungsverstellung, Auflagefläche
Schrauben 3 gegen den Uhrzeigersinn lösen.
Kopfstütze durch vertikales Drehen in der Neigung verstellen.
Schrauben 3 im Uhrzeigersinn wieder fest anziehen.
30
bündig mit der Kante des Bleches
1
1
2
3
1023919_0 Technische Änderungen und Druckfehler vorbehalten.
