Tiefen- Und Höhenverstellung; Abduktionskeil (Optional) - Rehatec Nele Gebrauchsanweisung

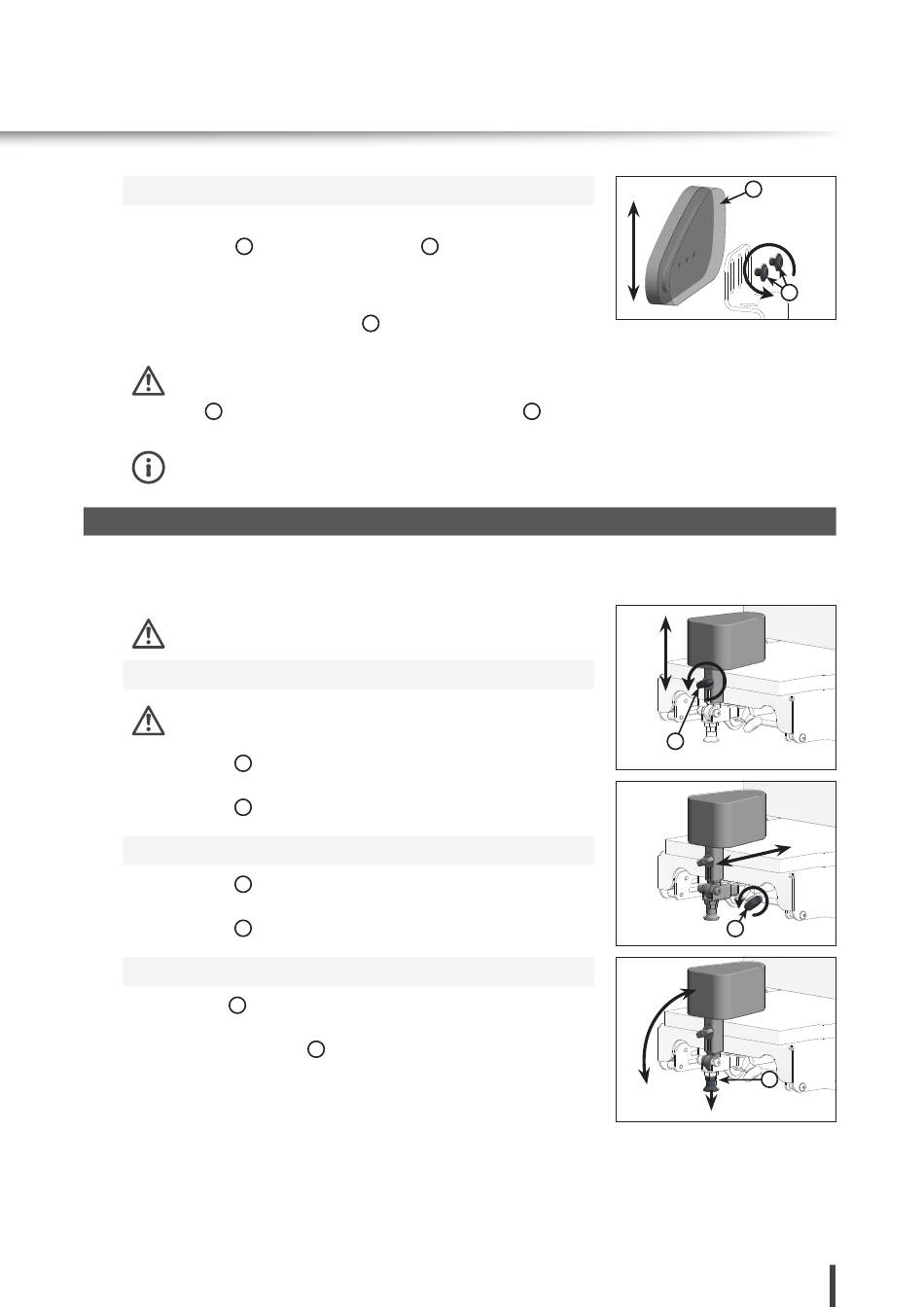

Tiefen- und Höhenverstellung
Reißverschluss des Pelottenbezuges öffnen und Bezug abnehmen.
Pelottenpolster abziehen und Schrauben
1
sinn öffnen.
Zur Höhenverstellung, Oberschenkelführung hoch / runter schieben.
Zur Tiefenverstellung, Schrauben
schieben.
Es müssen immer zwei Schraubenlöcher verwendet werden!
Schrauben im Uhrzeigersinn fest drehen. Pelottenpolster
2
cken, Bezug anbringen und Reißverschluss wieder schließen.
Vorgang wiederholen um die andere Pelotte einzustellen.

4.19 Abduktionskeil (optional)

Der Abduktionskeil hält die Oberschenkel auseinander bzw. gewährt
eine gewisse Abspreizung in der Hüfte. Er kann in der Höhe und Tiefe
verstellt werden und ist zusätzlich abklappbar.
Es ist auf Klemm- und Quetschgefahr zu achten!
Höhenverstellung
Die maximale Verstellung ist erreicht, wenn die Unterleg-
scheibe der Flügelschraube bündig mit der Kante abschließt.
Flügelschraube gegen den Uhrzeigersinn lösen.
1
Abduktionskeil durch Hoch- / runter schieben in der Höhe einstellen.
Flügelschraube im Uhrzeigersinn wieder fest anziehen.
1
Tiefenverstellung
Flügelschraube gegen den Uhrzeigersinn lösen.
2
Abduktionskeil in der Tiefe verstellen.
Flügelschraube im Uhrzeigersinn wieder fest anziehen.
2
Abklappen
Arretierbolzen nach unten ziehen und halten.
3
Abduktionskeil abklappen. Bei Bedarf Abduktionskeil wieder hochklap-
pen, bis der Arretierbolzen
Technische Änderungen und Druckfehler vorbehalten.
gegen den Uhrzeiger-
2
entfernen und Lochblech ver-
2
einrastet.
3
aufste-
1
1
1
2
2
3
29
