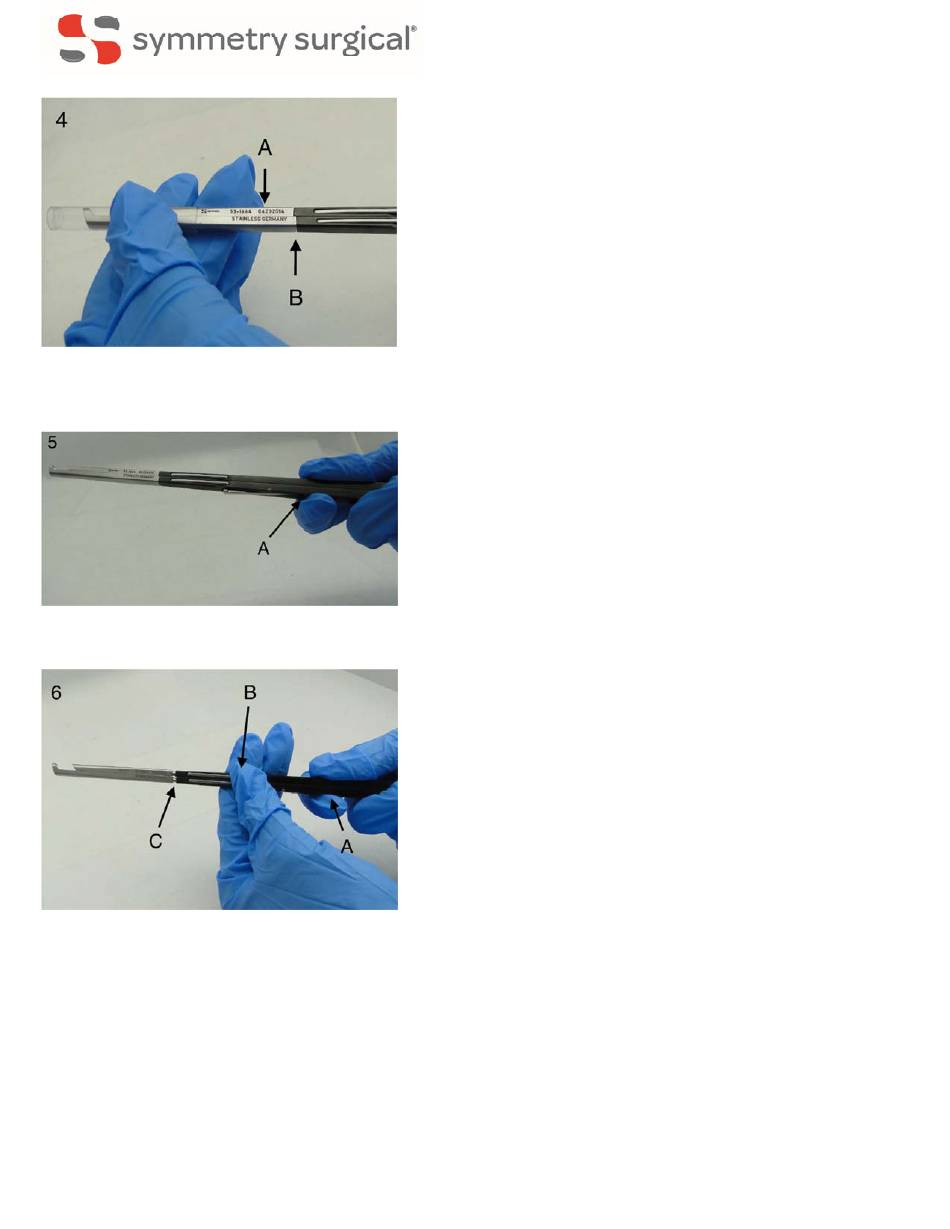

Figura 4
A. Punte
B. Punte inserite negli alloggiamenti del manipolo
Figura 5
A. Pressione della leva di bloccaggio di sicurezza
Figura 6
A. Pressione della leva di bloccaggio di sicurezza
B. Pressione dell'estremità prossimale delle leve di rilascio della punta
C. Perni dello stelo della punta che fuoriescono leggermente dagli alloggiamenti del manipolo
LCN 206835-001 Rev I Page 14 of 16
