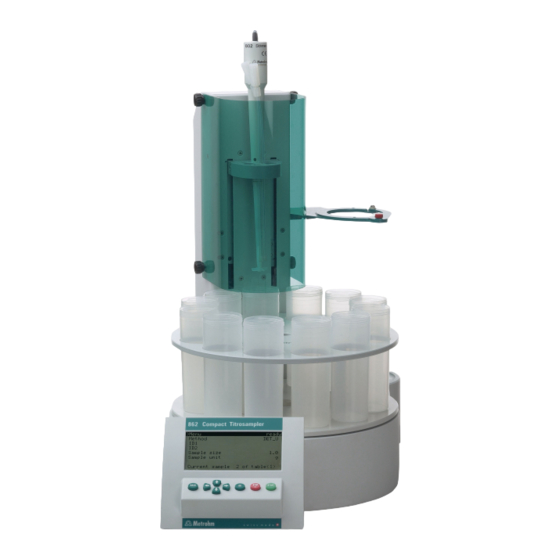

862 Compact Titrosampler
Handbuch
8.862.8002DE / 2019-12-02

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Metrohm 862 Compact

Inhaltszusammenfassung für Metrohm 862 Compact

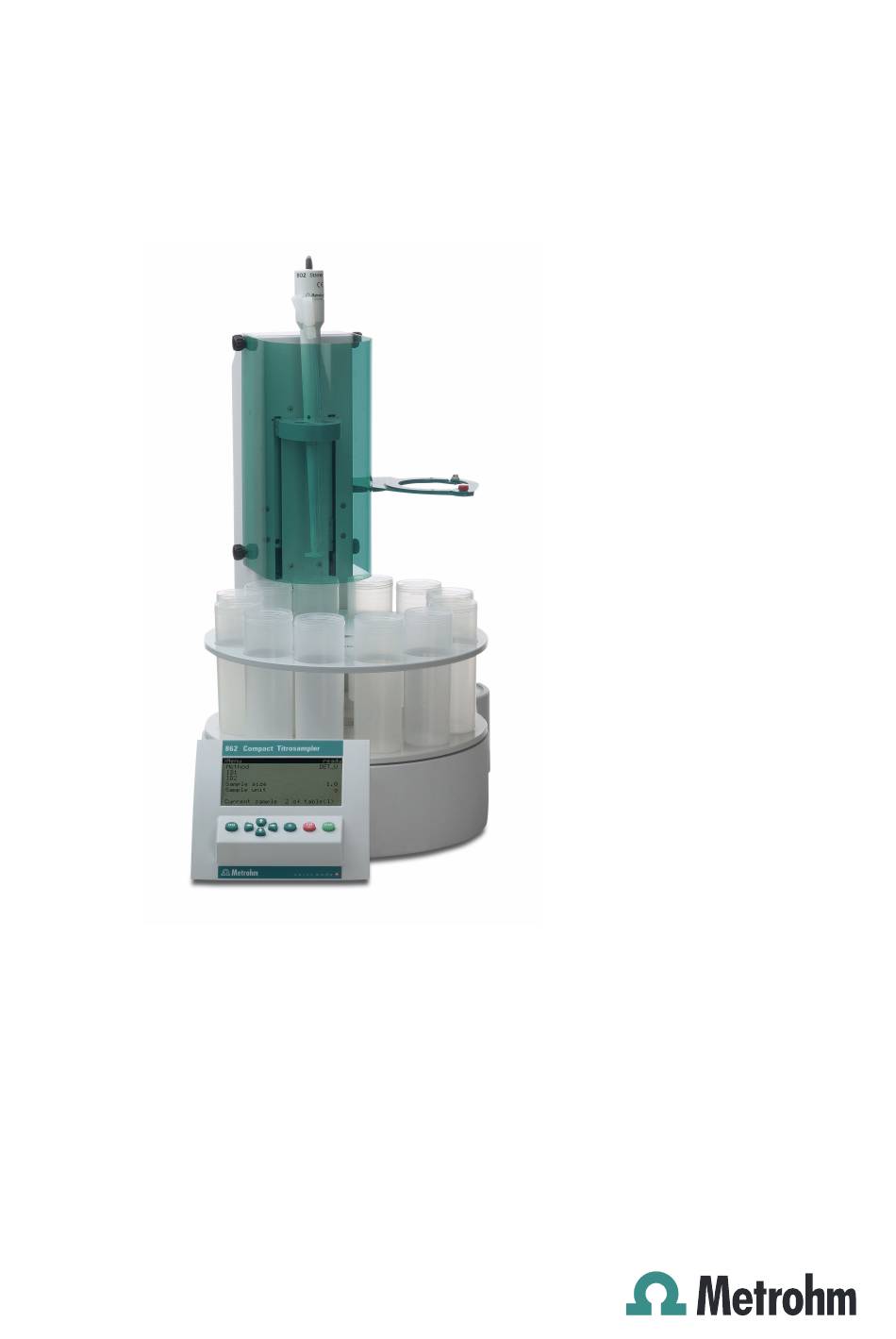

  • Seite 1 862 Compact Titrosampler Handbuch 8.862.8002DE / 2019-12-02...
  • Seite 3 Metrohm AG CH-9100 Herisau Schweiz Telefon +41 71 353 85 85 Fax +41 71 353 89 01 info@metrohm.com www.metrohm.com 862 Compact Titrosampler Handbuch 8.862.8002DE / 2019-12-02...
  • Seite 4 Technical Communication Metrohm AG CH-9100 Herisau techcom@metrohm.com Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte vorbehal- ten. Diese Dokumentation wurde mit grösster Sorgfalt erstellt. Dennoch sind Fehler nicht vollständig auszuschliessen. Bitte richten Sie diesbezügliche Hinweise an die obenstehende Adresse.

  • Seite 5: Inhaltsverzeichnis

    ..................17 Waage anschliessen ............19 Sensor anschliessen ............20 3.10 Remote-Verbindungen ............22 3.10.1 Verschiedene Remote-Kabel ..........22 3.10.2 Beispielsysteme ..............23 3.11 Kabelführung und Sicherheitsabdeckung montieren ..24 3.12 Gerät ans Stromnetz anschliessen ........25 ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...
  • Seite 6 Live-Änderungen ..............53 5.7.1 Probendaten der laufenden Bestimmung bearbeiten ....53 5.7.2 Probentabelle während laufender Bestimmung bearbeiten ..54 5.7.3 Live-Parameter bearbeiten ............. 55 Resultate ................56 Statistik ................58 5.10 Report manuell drucken ............ 59 ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...
  • Seite 7 7.2.2 Titrationsparameter ............. 104 7.2.3 Abbruchbedingungen ............109 7.2.4 Auswertung ................. 110 7.2.5 Berechnung ................. 114 7.2.6 Statistik ................115 7.2.7 Reporte ................116 Endpunkttitrationen (SET) ..........117 7.3.1 Konditionieren ..............117 7.3.2 Startbedingungen ..............119 ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...
  • Seite 8 PC-Maus ................146 10.4.4 Drucker ................146 10.5 Systeminitialisierung ............147 10.6 Remote-Schnittstelle ............148 10.6.1 Pin-Belegung der Remote-Schnittstelle ......... 148 10.6.2 Statusdiagramm der Remote-Schnittstelle ......149 11 Technische Daten 11.1 Messeingänge ..............150 11.1.1 Potentiometrie ..............150 ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...
  • Seite 9 11.2 Dosierantrieb ..............151 11.3 Lift ..................152 11.4 Drehteller ................152 11.5 Schnittstellen und Anschlüsse ......... 152 11.6 Netzanschluss ..............152 11.7 Umgebungstemperatur ............ 153 11.8 Referenzbedingungen ............153 11.9 Dimensionen ..............153 12 Zubehör Index ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...
  • Seite 10 Abbildung 18 Temperaturfühler anschliessen ............21 Abbildung 19 Polarisierbare Elektrode anschliessen ..........22 Abbildung 20 Remote-Kabel mit Beschriftung ............23 Abbildung 21 Remote-Verbindung 862 Compact Titrosampler - 843 Pump Station - Dosimat plus ................... 23 Abbildung 22 Remote-Verbindung 862 Compact Titrosampler - Dosimat ....24 Abbildung 23 Abdeckungen montieren ..............

  • Seite 11: Einleitung

    1 Einleitung 1 Einleitung Gerätebeschreibung Der 862 Compact Titrosampler ist ein vielseitig einsetzbares Analysengerät, das einen Titrator und einen kompakten Probenwechsler in sich vereint. Er ist das zentrale Steuergerät in einem Automationssystem, das neben einem Dosimaten (zur Zugabe von Hilfslösungen) auch eine Pumpe zum Spülen und Absaugen der Probengefässe umfassen kann.

  • Seite 12: Titrations- Und Messmodi

    Messmodus: – pH (Kalibrierung von pH-Elektroden) 1.1.3 Bestimmungsgemässe Verwendung Der 862 Compact Titrosampler ist für den Einsatz als Automationssystem in analytischen Laboratorien konzipiert. Er ist in seiner Grundausstattung nicht für den Einsatz im biochemischen, biologischen oder medizinischen Umfeld geeignet. Das vorliegende Gerät ist geeignet, Chemikalien und brennbare Lösungs- mittel zu dosieren.

  • Seite 13: Angaben Zur Dokumentation

    Dieses Zeichen warnt vor elektrischer Gefährdung. WARNUNG Dieses Zeichen warnt vor Hitze oder heissen Geräte- teilen. WARNUNG Dieses Zeichen warnt vor biologischer Gefährdung. VORSICHT Dieses Zeichen weist auf eine mögliche Beschädi- gung von Geräten oder Geräteteilen hin. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 14: Sicherheitshinweise

    Die elektrische Sicherheit beim Umgang mit dem Gerät ist im Rahmen der internationalen Norm IEC 61010 gewährleistet. WARNUNG Nur von Metrohm qualifiziertes Personal ist befugt, Servicearbeiten an elektronischen Bauteilen auszuführen. WARNUNG Öffnen Sie niemals das Gehäuse des Gerätes. Das Gerät könnte dabei Schaden nehmen.

  • Seite 15: Schutz Gegen Elektrostatische Aufladungen

    Kontrollen unerlässlich. 1.3.4 Personenschutz WARNUNG Tragen Sie bei der Bedienung des 862 Compact Titrosampler eine Schutzbrille und eine für die Laborarbeit geeignete Arbeitskleidung. Werden ätzende Flüssigkeiten verwendet oder könnten Glasgefässe zu Bruch gehen, ist ausserdem das Tragen von Arbeitshandschuhen rat- sam.

  • Seite 16: Brennbare Lösungsmittel Und Chemikalien

    Gerätezustand vorgenommen werden und ist meist mit einer erheblichen Verletzungsgefahr verbunden. WARNUNG Der 862 Compact Titrosampler ist in seiner Grundausstattung nicht für den Einsatz im biochemischen, biologischen oder medizinischen Umfeld geeignet. Falls potentiell infektiöse Proben oder Reagenzien bearbeitet werden, müssen geeignete Schutzvorkehrungen getroffen werden.

  • Seite 17: Gefahren Durch Biologische Stoffe

    Wenn das Gerät für biologische Gefahrstoffe verwendet wird, veranlassen Sie, dass es vorschriftsgemäss gekennzeichnet ist. Im Falle einer Rücksendung zu Metrohm oder einem Metrohm Service Partner muss das Gerät oder die Gerätekomponente dekontaminiert wer- den und das Gefahrensymbol für biologische Gefahrstoffe entfernt wer- den.

  • Seite 18: Geräteübersicht

    ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 2 Geräteübersicht Abbildung 1 Vorderseite 862 Compact Titrosampler Sicherheitsabdeckung (6.2751.130) Titrierkopf Mit Rändelschrauben zur Fixierung. Die Mit zwei eingezogenen Dosierspitzen und Sicherheitsabdeckung kann hochgeklappt vier Blindstopfen. werden. Probenrack Anzeige Für 11 Probenbecher und einen Spülbecher (6.1459.300, 120 mL) Tastenfeld Dosinohalter (6.2057.110)

  • Seite 19: Typenschild

    ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 2 Geräteübersicht 2 3 4 5 6 7 8 9 10 11 Abbildung 2 Rückseite 862 Compact Titrosampler Schlauch- und Kabelführung Elektrodenanschluss (Ind.) Zum Anschliessen von pH- oder Redoxelekt- roden mit integrierter oder separater Refe- renzelektrode. Buchse F. Elektrodenanschluss (Ref.) Temperaturfühleranschluss...

  • Seite 20: Installation

    Stellen Sie das Gerät an einem für die Bedienung günstigen, erschütte- rungsfreien Laborplatz auf, geschützt vor korrosiver Atmosphäre und Ver- schmutzung durch Chemikalien. Das Gerät sollte vor übermässigen Temperaturschwankungen und direkter Sonneneinstrahlung geschützt sein. Sicherheitsabdeckung und Kabelführung abnehmen Abbildung 3 Abdeckungen abnehmen ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 21: Dosino Montieren

    Vergessen Sie nicht, diese beiden Abdeckungen nach der Installation des Zubehörs wieder zu befestigen. Dosino montieren Der 800 Dosino dient zur Zugabe von Titriermittel. Die Titriermittelflasche kann neben dem Turm des 862 Compact Titrosampler platziert werden. Abbildung 4 Dosino montieren 1 Dosiereinheit aufsetzen Füllschlauch an Port 2 auf der Unterseite der Dosiereinheit anschlies-...

  • Seite 22: Dosierantrieb Aufsetzen

    Schliessen Sie den Dosino an der Rückseite des Geräts an der Buchse MSB an. Der Dosino wird beim Einschalten des Gerätes automatisch erkannt. Abbildung 5 Dosino anschliessen VORSICHT Stellen Sie sicher, dass die flache Seite des Steckers mit der Markierung an der Buchse übereinstimmt. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 23: Titrierkopf Einrichten

    Ende am Elektrodenanschluss Ind. anschliessen, (siehe "pH- oder Redox-Elektrode anschliessen", Seite 20). 5 Den beiliegenden FEP-Schlauch 6.1805.100 an der am Titrierkopf montierten Dosierspitze von Hand festschrauben. Das andere Ende des Schlauches mit der Dosiereinheit am Dosino verbinden. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 24: Titrierkopf Mit Spülausrüstung Bestücken

    3 Die Absaugspitze 6.1543.120 in die vordere Öffnung des Titrierkop- fes einsetzen. Sie kann in der Höhe verstellt und deren Spitze bei Bedarf auf die erforderliche Länge zugeschnitten werden. 4 Den Absaugschlauch 6.1805.200 (mit M8-Gewinde) von Hand auf der Absaugspitze festschrauben. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 25: Abbildung 8 Verteilerstück Einrichten

    4 Die beiden Schrauben an der Rückwand des Gerätes mit einem Inbusschlüssel lösen und damit das Verteilerstück festschrauben. HINWEIS Dem 862 Compact Titrosampler liegt ein Spiralband 6.1815.010 bei. Damit können Sie Kabel und Schläuche umwickeln. So erhal- ten Sie eine geordnete Kabel- und Schlauchführung.

  • Seite 26: Rührer Anschliessen

    5 Die Kabel- und Schlauchabdeckung mit den vier Rändelschrauben wieder montieren. VORSICHT Schliessen Sie die Sicherheitsabdeckung nach dem Bestücken des Titrier- kopfes wieder. Der 862 Compact Titrosampler darf nicht ohne korrekt montierte Sicherheitsabdeckung betrieben werden. Rührer anschliessen An der Rückseite des Gerätes befindet sich eine DIN-Buchse für den Anschluss eines Propellerrührers 802 Stirrer.

  • Seite 27: Tastatur, Drucker Oder Andere Usb-Geräte Anschlies- Sen

    VORSICHT Schalten Sie das Gerät aus, bevor Sie ein USB-Gerät oder einen USB- Stick ein- oder ausstecken. Der 862 Compact Titrosampler kann das Gerät nur unmittelbar nach dem Einschalten erkennen. Folgende Geräte können direkt am USB-Anschluss mit dem Adapter 6.2151.100 betrieben werden: USB-Sticks (für die Sicherungskopie oder zum Speichern von Metho-...

  • Seite 28: Beispiele

    Falls Sie mehrere unterschiedliche Geräte ohne eigene Stromver- sorgung anschliessen wollen, müssen Sie evtl. einen USB-Hub mit eigener Stromversorgung (self powered) verwenden. Der USB (OTG)-Anschluss des 862 Compact Titrosampler ist nicht für die Speisung mehrerer Geräte mit erhöhtem Strombedarf ausgelegt. Beispiele:...

  • Seite 29: Waage Anschliessen

    USB-Hub mit USB-Stick, Drucker und RS-232/USB Box 6.2148.030 (für Waagenanschluss) anschliessen Waage anschliessen Waagen verfügen in der Regel über eine serielle RS-232-Schnittstelle. Um eine Waage anzuschliessen, benötigen Sie eine RS-232/USB Box 6.2148.030. Abbildung 15 Waage anschliessen ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 30: Sensor Anschliessen

    Mit einem Verbindungskabel (USB A - USB B) 6.2151.020 kann die RS-232/USB Box 6.2148.030 über einen USB-Hub oder einen Adapter 6.2151.100 (siehe Kapitel 3.7, Seite 17) am 862 Compact Titrosampler angeschlossen werden. Am Anschluss RS-232/1 schliessen Sie den 9-poligen Stecker des jeweili- gen Waagen-Verbindungskabels an.

  • Seite 31: Abbildung 17 Referenz-Elektrode Anschliessen

    Temperaturfühler anschliessen HINWEIS Zwecks Störabschirmung muss beim Temperaturfühler der rote Stecker immer in die rote Buchse eingesteckt werden. Wenn Sie eine Elektrode mit integriertem NTC-Fühler verwenden, müs- sen Sie den roten Stecker in die rote Buchse einstecken. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 32: Remote-Verbindungen

    Sie die äussere Steckerhülse zurückziehen. 3.10 Remote-Verbindungen Der 862 Compact Titrosampler lässt sich als Steuergerät für ein einfaches Automationssystem mit einer Vielzahl an unterschiedlichen Geräten einset- zen. Selbst ältere Metrohm-Geräte können so in ein automatisiertes Analy- sensystem eingebunden werden.

  • Seite 33: Beispielsysteme

    Remote 1, der Dosimat plus an Remote 2 angeschlossen. Die Pumpe 1 dient zum Spülen der Elektrode, Pumpe 2 zum Absaugen der Probenlö- sung. Die Probenserie wird am 862 Compact Titrosampler gestartet. 862 — Dosimat Die kleine Kombination für Titrationen, mit Zugabe von Hilfslösung durch einen Dosimat der 6xx/7xx-Baureihe.

  • Seite 34: Kabelführung Und Sicherheitsabdeckung Montieren

    ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 3.11 Kabelführung und Sicherheitsabdeckung montieren wendet, kann ein Dosimat direkt am 862 Compact Titrosampler ange- schlossen werden. 862 Compact Titrosampler Dosimat 6 . 2 1 3 6 . 0 1 Abbildung 22 Remote-Verbindung 862 Compact Titrosampler - Dosi- Der Dosimat wird im DIS-Mode betrieben. Das Volumen der Hilfslösung wird am Dosimat definiert.

  • Seite 35: Sicherheitsabdeckung Montieren

    Befestigen Sie die Sicherheitsabdeckung mit den vier schwarzen Rän- delschrauben an den Seiten des Turmes. Wenn die jeweils unteren Rändelschrauben leicht gelöst werden, kann die Sicherheitsabde- ckung bei Bedarf hochgeklappt werden. WARNUNG Der 862 Compact Titrosampler darf nicht ohne Sicherheitsabdeckung betrieben werden! 3.12 Gerät ans Stromnetz anschliessen WARNUNG Stromschlag durch elektrische Spannung Verletzungsgefahr durch Berühren von Bauteilen, die unter elektrischer...

  • Seite 36: Netzkabel Einstecken

    ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 3.12 Gerät ans Stromnetz anschliessen HINWEIS Kein unzulässiges Netzkabel verwenden! 1 Netzkabel einstecken Das Netzkabel in die Netzanschluss-Buchse des Gerätes einste- ￭ cken. Das Netzkabel ans Stromnetz anschliessen. ￭ ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 37: Titrationen Und Automationsabläufe

    Titrationen mit beliebiger Kurvenform sowie für langsame Titrationen oder langsam ansprechende Elektroden. Die Reagenzzugabe erfolgt in konstanten Volumenschritten. Die Messwertübernahme erfolgt messwert- driftkontrolliert (Gleichgewichtstitration) oder nach einer Wartezeit. Äqui- valenzpunkte werden automatisch ausgewertet. U/mV V/mL Abbildung 25 Reagenzdosierung für MET ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 38: Endpunkttitration (Set)

    Der Titrierkopf mit Elektrode und Bürettenspitzen wird nach jeder Bestimmung im gefüllten Spülbecher auf der Spezialbecherposition einge- taucht. Dabei wird die Spüllösung gerührt. Bei Bedarf kann vor dem Beginn einer Bestimmung mit einem Dosimaten/ Dosimat plus Hilfslösung zugegeben werden. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 39: Die Einzelnen Schritte

    Bei Bedarf kann vor dem Beginn einer Bestimmung mit einem Dosimaten/ Dosimat plus Hilfslösung zugegeben werden. HINWEIS Auf der Rackposition 11 muss ein Becher befüllt mit Spüllösung plat- ziert sein. Auf der Spezialbecherposition muss ein Becher befüllt mit Aufbe- wahrungslösung platziert sein. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 40: Double Dipping

    Bei Bedarf kann vor dem Beginn einer Bestimmung mit einem Dosimaten/ Dosimat plus Hilfslösung zugegeben werden. HINWEIS Auf der Rackposition 11 und auf der Spezialbecherposition muss ein gefüllter Spülbecher platziert sein. Die einzelnen Schritte: Probe anfahren ￭ ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 41: Rinsing In Sample

    Evtl. Dosierung auslösen (Aktivierpuls) und Rührer einschalten ￭ Evtl. Startverzögerungszeit abwarten ￭ Bestimmungsende abwarten ￭ Rührer ausschalten und Absaugpumpe einschalten ￭ Absaugzeit abwarten, die Absaugpumpe bleibt eingeschaltet ￭ Spülpumpe einschalten und Spülzeit abwarten ￭ Spülpumpe ausschalten und erneut Absaugzeit abwarten ￭ ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 42: Rinsing In Special

    ￭ Spülpumpe ausschalten und Absaugzeit abwarten ￭ Absaugpumpe ausschalten und Lift hochfahren ￭ Abtropfzeit abwarten ￭ Nach der letzten Probe: Lift in Spezialbecher auf Arbeitsposition absenken ￭ Spülpumpe einschalten und Spülzeit abwarten ￭ Spülpumpe ausschalten ￭ ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 43: Pumpensteuerung

    Menü ▶ Parameter ▶ Automation definieren, siehe Seite 137ff. HINWEIS Die Pumpen der 843 Pump Station können am 862 Compact Titro- sampler nicht manuell gestoppt werden. Im Falle eines Notstopps schalten Sie die 843 Pump Station mit dem roten Netzschalter aus.

  • Seite 44: Bedienung

    Die Anzeige dieser Meldung kann in den Systemeinstellungen deaktiviert werden (siehe "PREP-Warnung", Seite 72). Der Hauptdialog wird angezeigt: Gerät ausschalten Das Gerät wird mit der Taste [STOP] ausgeschaltet. Ein versehentliches Ausschalten wird verhindert, indem die Taste längere Zeit gedrückt wer- den muss. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 45: Grundlagen Der Bedienung

    Ein Fortschrittsbalken wird angezeigt. Wenn man die Taste während dieser Zeit loslässt, wird das Gerät nicht ausgeschaltet. Grundlagen der Bedienung 5.2.1 Das Tastenfeld Abbildung 27 Tastenfeld 862 Compact Titrosampler BACK Die Eingabe übernehmen und den Dialog verlas- sen. ⇧ ⇩ Den Auswahlbalken um eine Zeile nach oben oder nach unten bewegen.

  • Seite 46: Navigieren Im Dialog

    Wenn ein Dialogtext mit "＞" markiert ist, sind weitere Einstellungen in einem untergeordneten Dialog vorhanden. Mit [OK] gelangen Sie in die- sen Dialog. Beispiel: Systemeinstellungen Mit der Taste [BACK] gelangen Sie wieder auf die nächsthöhere Ebene. 5.2.4 Eingabe von Text und Zahlen ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 47: Beschreibung

    übliche USB-Tastatur angeschlossen werden. Die Tastenbelegung auf der PC-Tastatur ist in Kapitel 10.4.2, Seite 145 beschrieben. 5.2.5 Auswahl aus einer Auswahlliste Bei Auswahllisten wählen Sie die einzelnen Einträge mit den Pfeiltasten [⇧] und [⇩] aus. Mit [OK] oder [BACK] übernehmen Sie den Eintrag. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 48: 5.3 Formeleditor

    Die Bedeutungen der Editierfunktionen sind in Kapitel 5.2.4, Seite 36 erklärt. Variablen Durch Drücken von Var wird eine Liste mit weiteren Variablen angezeigt. Diese Variablen können Sie entweder direkt in der Formel eingeben oder aus dieser Liste auswählen und mit [OK] übernehmen. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...
  • Seite 49 Einige Vorlagen enthalten den Platzhalter Molw, der für die molare Masse der Probe steht. In der Berechnungsformel müssen Sie diesen Platzhalter durch den korrekten Wert ersetzen. Die verfügbaren Vorlagen: Vorlage Beschreibung Gehalt % Gehalt in % Einheit von Probeneinmass = g ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 50: Methoden

    Blindwert Einzel- Blindwert als Einzelwert wert Methoden 5.4.1 Neue Methode erstellen Gehen Sie wie folgt vor, um eine neue Methode zu erstellen: 1 Methodentabelle öffnen Im Hauptdialog Methode auswählen und [OK] drücken. ￭ Die Methodentabelle wird geöffnet: ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 51: Titrations- Und Messmodus Wählen

    Wenn Sie Methodenparameter ändern, können Sie diese als eigene Methode speichern. Es können maximal 100 Methoden gespeichert wer- den. Gehen Sie wie folgt vor, um eine Methode zu speichern: 1 Methodentabelle öffnen Im Hauptdialog Methode auswählen und [OK] drücken. ￭ Die Methodentabelle wird geöffnet: ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 52: Methodenname Ändern/Übernehmen

    Die Methode wird gespeichert und die Methodentabelle angezeigt. 5.4.3 Methode laden Gehen Sie wie folgt vor, um eine Methode zu laden: 1 Methodentabelle öffnen Im Hauptdialog Methode auswählen und [OK] drücken. ￭ Die Methodentabelle mit den gespeicherten Methoden wird geöff- net: ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 53: Methode Auswählen

    Gehen Sie wie folgt vor, um eine Methode zu exportieren: 1 Methodentabelle öffnen Im Hauptdialog Methode auswählen und [OK] drücken. ￭ Die Methodentabelle mit den gespeicherten Methoden wird geöff- net: 2 Methode auswählen Die gewünschte Methode auswählen. ￭ ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 54: Probendaten

    Bestimmung läuft (siehe Kapitel 5.7.2, Seite 54). Die Probentabelle enthält nummerierte Zeilen. Von jeder Probe werden die Identifikation (ID1) und das Probeneinmass angezeigt. Bearbeiten Daten der ausgewählten Zeile bearbeiten Löschen Ausgewählte Zeile aus der Probentabelle löschen. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 55: Probendaten Bearbeiten

    Die momentan geladene Methode wird verwendet. Probenidentifikation. Die Probenidentifikation kann als Variable CI1 in Berechnungen verwendet werden. max. 10 Zeichen Eingabe Standardwert leer Probenidentifikation. Die Probenidentifikation kann als Variable CI2 in Berechnungen verwendet werden. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 56: Benutzerdefiniert

    Zeile am Ende der Probentabelle eingetragen. Es spielt keine Rolle, welche Zeile markiert ist oder ob die Probentabelle überhaupt geöffnet ist. Im obigen Beispiel wird das Probeneinmass in Zeile 5 einge- tragen. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 57: Probendaten Im Hauptdialog Eingeben

    Probenidentifikation. Die Probenidentifikation kann als Variable CI2 in Berechnungen verwendet werden. Eingabe max. 10 Zeichen Standardwert leer Probeneinmass Probeneinmass. Der Wert des Probeneinmasses kann als Variable C00 in Berechnungen verwendet werden. Eingabebereich –999999999...9999999999 Standardwert Einheit Einheit des Probeneinmasses. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 58: Probenserie Durchführen

    1 Probenserie definieren Die Taste [START] drücken. Sie können nun die Anzahl, die erste Rackposition der zu bearbeiten- den Proben, sowie den Ort der Probendaten wählen. 2 Probenanzahl eingeben Anzahl Proben anwählen und [OK] drücken. ￭ ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 59: Rackposition Der Ersten Probe Eingeben

    Eine Probenserie kann jederzeit abgebrochen werden. Dabei werden auch über Remote-Verbindungen angeschlossene Geräte, wie ein Dosimat plus oder eine 843 Pump Station gestoppt. 1 Die Taste [STOP] drücken. Der Methodenablauf wird gestoppt. Die Probenserie kann nicht fort- gesetzt werden. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 60: Probenserie Anhalten Und Fortsetzen

    Dabei werden jedoch die angeschlossenen Geräte nicht angehalten. HINWEIS Während der Ausführung von Befehlen, bei denen der 862 Compact Titrosampler auf ein Signal des angeschlossenen Titrators wartet, ist ein Unterbrechen des Methodenablaufes nicht möglich. Dies ist während dem Konditionieren der Titrierzelle und dem Ausführen der KF-Titration...

  • Seite 61: Status Der Probenserie

    Anzahl der belegten Zeilen in der Probentabelle (nur wenn Probenta- ￭ belle eingeschaltet ist) Beispiele: Aktuelle Probe 2 von 5(3) Es wird gerade die zweite Probe in einer Probenserie von insgesamt 5 Pro- ben bearbeitet. In der Probentabelle sind noch 3 unbearbeitete Proben. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 62: Spezialfall Kalibrierungen

    Probe mehr an, als titriert werden sollen. Die Kalibrierung gilt als eine einzelne Probenbearbeitung, auch wenn mehrere Pufferlösungen bearbeitet werden. Die Anzahl der Zeilen in der Probentabelle ist mass- gebend. Sie können als Anzahl Proben auch Tabelle auswählen. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 63: Live-Änderungen

    Die Probendaten bearbeiten und mit Akzept. oder [BACK] über- ￭ nehmen. 3 Live-Dialog anzeigen [BACK] drücken. ￭ oder Menü auswählen und [OK] drücken. ￭ Den Menüpunkt Live-Dialog auswählen und [OK] drücken. ￭ Der Live-Dialog wird wieder angezeigt. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 64: Probentabelle Während Laufender Bestimmung Bearbeiten

    1 Hauptdialog anzeigen [BACK] drücken. ￭ Der Hauptdialog wird angezeigt. Die Bestimmung läuft im Hinter- grund weiter. 2 Hauptmenü öffnen Menü auswählen und [OK] drücken. ￭ 3 Probendaten auswählen Den Menüpunkt Probentabelle auswählen und [OK] drücken. ￭ ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 65: Probendaten Der Laufenden Bestimmung Bearbeiten

    ändern, nachdem das Startvolumen dosiert wurde, werden diese Änderungen erst bei der nächsten Bestimmung berücksichtigt. Gehen Sie wie folgt vor, um die Parameter zu bearbeiten: 1 Hauptdialog anzeigen [BACK] drücken. ￭ Der Hauptdialog wird angezeigt. Die Bestimmung läuft im Hinter- grund weiter. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 66: Resultate

    Titration und dem Beginn der nächsten Titration die Resultate der aktuellen Bestimmung anzeigen lassen. Der Methodenablauf kann mit der Funktion Pause im Live-Dialog unterbrochen werden. Nachberechnungen und die Anzeige der Titrationskurven sind während einer Probenserie im Resultatfenster nicht möglich. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 67: Nachberechnen

    Daten (Volumen, Messwert, Zeit etc.) angegeben. Nachberechnen HINWEIS Das Nachberechnen kann nicht rückgängig gemacht werden. Mit der Funktion Nachberechn. werden alle Resultate nachberechnet. Dies ist notwendig, wenn Sie z. B. die Berechnung, den Titer oder das Pro- beneinmass geändert haben. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 68: Statistik

    Bestimmungen insgesamt durchgeführt werden sollen. In diesem Beispiel wurden alle drei Bestimmungen durchgeführt. Details Weitere Daten anzeigen. Zurücksetzen Alle Statistikdaten löschen. Erhöhen Eine weitere Bestimmung zur Bestimmungsserie hinzufügen. Statistikdetails anzeigen Mit der Funktion Details können weitere Daten der Bestimmungsserie angezeigt werden. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 69: Statistikdaten Löschen

    Gehen Sie wie folgt vor, um einen Report manuell auszudrucken: 1 Hauptmenü öffnen Im Hauptdialog Menü auswählen und [OK] drücken. ￭ 2 Druckdialog öffnen Den Menüpunkt Reporte drucken auswählen und [OK] drü- ￭ cken. Das Dialogfenster mit den möglichen Reporten wird geöffnet: ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 70: Report Auswählen

    über eine RS-232-Schnittstelle an ein Terminalprogramm oder an ein LIMS gesendet werden. Die Definition erfolgt in den Systemeinstellungen (siehe "PC/LIMS-Report", Seite 82). Report aus Es werden die Reporte ausgedruckt, die in der Methode Methode definiert sind. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 71: Manuelle Bedienung

    Probenrack auf die Aus- gangsposition gedreht. Gleichzeitig wird für den Start der nächsten Probenserie die Ausgangspo- sition (Nächste Probenposition) auf 1 zurück- gesetzt. Die Anzeige der Rackposition wird immer aktualisiert, sobald sich das Rack auf der neuen Position befindet. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 72: Lift Bewegen

    Gehen Sie dazu wie folgt vor: 1 Manuelle Bedienung öffnen Im Hauptdialog Menü auswählen und [OK] drücken. ￭ Das Hauptmenü wird geöffnet. Den Menüpunkt Manuelle Bedienung auswählen und [OK] ￭ drücken. Die manuelle Bedienung wird geöffnet. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 73: Vorbereiten Starten

    Gehen Sie dazu wie folgt vor: 1 Manuelle Bedienung öffnen Im Hauptdialog Menü auswählen und [OK] drücken. ￭ Das Hauptmenü wird geöffnet. Den Menüpunkt Manuelle Bedienung auswählen und [OK] ￭ drücken. Die manuelle Bedienung wird geöffnet. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 74: Dosierfunktion Konfigurieren

    Wenn ein Zylindervolumen dosiert worden ist, wird der Dosierzylinder automatisch wieder gefüllt. 5 Zylinder füllen [STOP] oder [BACK] drücken. ￭ Der Dosierzylinder wird gefüllt. Wenn Sie das Füllen mit [BACK] star- ten, wird zusätzlich der Dialog verlassen. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...
  • Seite 75 Bei viskosen Flüssigkeiten sollte die Dosier- und die Füllrate ￭ reduziert werden. Die maximale Dosier- und Füllrate ist vom Zylindervolumen ￭ abhängig (siehe Kapitel 10.1.1, Seite 142). Gewünschtes Volumen eingeben. ￭ Dosierrate eingeben. ￭ Füllrate eingeben. ￭ ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 76: Büretteneinheit Leeren (Empty)

    Das Hauptmenü wird geöffnet. Den Menüpunkt Manuelle Bedienung auswählen und [OK] ￭ drücken. Die manuelle Bedienung wird geöffnet. 2 Dosierfunktion wählen Den Eintrag Dosieren auswählen. ￭ In der Funktionsleiste EMPTY auswählen und [OK] drücken. ￭ Folgende Meldung wird angezeigt: ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 77: Messen

    Das Hauptmenü wird geöffnet. Den Menüpunkt Manuelle Bedienung auswählen und [OK] ￭ drücken. Die manuelle Bedienung wird geöffnet. 2 Messmodus wählen Den Eintrag Messen auswählen. ￭ In der Funktionsleiste den Messmodus auswählen und [OK] drü- ￭ cken. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 78: Messmodus Konfigurieren

    [STOP] oder [BACK] drücken. ￭ Die Messung wird gestoppt. Der Status wechselt wieder auf ready. Wenn Sie die Messung mit [BACK] stoppen, wird zusätzlich der Dia- log verlassen. 5.11.5 Rühren Sie können einen angeschlossenen Rührer manuell steuern. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 79: Rührgeschwindigkeit Einstellen

    ￭ Der Rührer wird gestartet und rührt mit der eingestellten Geschwin- digkeit. In der Funktionsleiste wird nun Aus angezeigt. 4 Rührer ausschalten In der Funktionsleiste Aus auswählen und mit [OK] bestätigen. ￭ Der Rührer wird gestoppt. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 80: Systemeinstellungen

    Aktuelle Uhrzeit. Es können nur sinnvolle Zahlen eingegeben werden. Format: hh:mm:ss Datum Aktuelles Datum. Es können nur sinnvolle Zahlen eingegeben werden. Format: JJJJ:MM:TT Sprache Einstellung der Dialogsprache. Zusätzlich zu Englisch kann eine weitere Sprache gewählt werden. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...
  • Seite 81 Wenn der eingeschränkte Dialog für den Routinebetrieb aktiviert ist, kann der Expertendialog nicht im laufenden Betrieb aktiviert werden. Zum Ändern des Dialogtyps muss der 862 Compact Titrosampler ausge- schaltet und wieder eingeschaltet werden. Sobald das Gerät wieder auf- gestartet wird, kann der Expertendialog erzwungen werden. Dann ist es möglich, beliebige Einstellungen vorzunehmen, wie z.
  • Seite 82 Funktion PREP (Vorbereiten) durchzuführen: Nach dem Einschalten des Gerätes. ￭ Bei jedem Aufsetzen einer Büretteneinheit. ￭ Mit dieser Funktion werden alle Schläuche sowie der Zylinder gespült (siehe Kapitel 10.1.2, Seite 142). Auswahl ein | aus Standardwert ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 83: Lifteinstellungen (Lift)

    50…100 °C). Eingabebereich 1000...9999 K Standardwert 4100 K Lifteinstellungen (Lift) Menü ▶ System ▶ Lift Arbeitsposition Die Arbeitshöhe des Lifts kann auf den gewünschten Wert eingestellt wer- den. Dies erfolgt durch die direkte Bedienung des Lifts. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 84: Sensoren Verwalten

    0...132 mm (Inkrement: 6) Standardwert 60 mm Initialpos. Lift Nach dem Einschalten des 862 Compact Titrosampler fährt der Lift zur Ini- tialisierung des Antriebes ganz nach oben in die Ruheposition. Falls gewünscht, kann dieser wieder nach unten auf die Arbeitshöhe fahren. Auswahl Drehpos.

  • Seite 85: Sensordaten Bearbeiten

    0 mV. pH(0) ist neben der Steilheit die zweite Kenngrösse der Kalibrierkurve. Eingabebereich –20.000...20.000 7.000 Standardwert Kalibriertemperatur Dieser Parameter ist nur bei pH-Elektroden sichtbar. Temperatur, bei der die letzte Kalibrierung durchgeführt wurde. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 86: Überwachung

    In der Lösungsliste werden zu jeder Lösung der Name und der Typ ange- geben. Der Stern (*) auf der rechten Seite zeigt an, dass diese Bürettenein- heit aufgesetzt ist (nur bei intelligenten Büretteneinheiten). Zur Lösungs- liste kann eine unbeschränkte Anzahl an Lösungen in Büretteneinheiten ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 87: Lösungsdaten Bearbeiten

    Konzentration Konzentration der Lösung. –999999999...9999999999 Eingabebereich 1.000 Standardwert Konzentrationseinh. Einheit der Konzentration. Auswahl µmol/mL | mmol/L | mol/L | g/L | mg/L | mg/mL | µg/L | ppm | % | mEq/L | Benutzerdefiniert Standardwert mol/L ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...
  • Seite 88 Dieser Parameter ist nur bei Überwachung = ein sichtbar. Ist dieses Zeitintervall (in Tagen) abgelaufen, werden Sie beim Start einer Methode darauf hingewiesen. Sie können dann wählen, ob Sie die Methode trotzdem starten möchten oder nicht. Eingabebereich 1...999 d Standardwert 999 d ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 89: Common Variablen Verwalten

    Die ausgewählte Common Variable auf ungültig setzen. 6.5.2 Common Variablen bearbeiten Die Common Variablen können wie folgt geändert werden: Manuell in diesem Dialog. ￭ Automatische Zuweisung aus dem Bestimmungsablauf. Dazu muss ein ￭ Berechnungsresultat entsprechend konfiguriert werden (siehe nachste- hend). ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 90: Resultat Automatisch Einer Common Variable Zuweisen

    Resultat R1 ⇨ Common Variable CV01 ￭ Resultat R2 ⇨ Common Variable CV02 ￭ usw. ￭ HINWEIS Wenn Sie den Parameter Statistik auf ein gesetzt haben, wird der Mit- telwert der Resultate der entsprechenden Common Variable zugeord- net. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 91: Dateiverwaltung

    überschrieben, sobald die Funktion erneut ausgeführt wird. Wiederherst. Die Sicherungskopie von einem angeschlossenen USB-Stick laden. Verzeichnisstruktur auf dem USB-Stick Auf dem USB-Stick wird ein Verzeichnis mit der Gerätenummer erzeugt. Die Struktur innerhalb dieses Verzeichnisses sieht wie folgt aus: ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 92: Externe Geräte Konfigurieren

    Der Report wird über die serielle Schnittstelle COM2 gesendet. Es wer- den die Schnittstellenparameter verwendet, welche im Dialog COM2- Einstellungen eingestellt sind (siehe "COM2-Einstellungen bearbei- ten", Seite 85). USB Stick Der Report wird als TXT-Datei auf dem USB-Stick im Ordner pc_lims_report gespeichert. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...
  • Seite 93 In der folgenden Tabelle ist angegeben, für welche Waagenmodelle wel- cher Waagentyp gewählt werden muss: Waage Waagentyp Mettler Mettler AB, AE, AG, AM, AJ, PE, PM, PJ, PR, XP, XS Mettler AT Mettler AT Mettler AX, MX, UMX, PG, Mettler AX AB-S, PB-S ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 94: Datenbits

    7 | 8 Standardwert Stoppbits Anzahl Stoppbits. 1 | 2 Auswahl Standardwert Parität Art der Paritätsprüfung. Auswahl gerade | keine | ungerade Standardwert keine Handshake Art des Datenübertragungsprotokolls. Auswahl Hardware | Software | keine Standardwert Hardware ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 95: Gerätediagnose

    Sie sind am zweistelligen Sprach-Code im Dateinamen erkennbar. Eine Sprachdatei enthält die Dialogtexte für verschiedene Gerätetypen. Sie ist nicht gerätespezifisch. Der Dateiname ist folgendermassen aufgebaut: 5848xxxxYY.bin wobei xxxx = Versionsnummer YY = Sprache, z. B. DE (Deutsch), FR (Französisch), ES (Spanisch) ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 96: Datei Laden

    Mit den Pfeiltasten die benötigte Datei auswählen. ￭ [OK] drücken. ￭ 5 Update starten [START] drücken. ￭ Der Update-Prozess wird gestartet, er läuft selbstständig ab. Am Ende des Prozesses wird das Gerät automatisch ausgeschaltet und wieder eingeschaltet. Es ist kein Benutzereingriff notwendig. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 97: Diagnosefunktionen

    6.8.2 Diagnosefunktionen Das Überprüfen der elektronischen und mechanischen Funktionsgruppen von Metrohm-Geräten kann und soll im Rahmen einer regelmässigen War- tung vom Fachpersonal der Metrohm übernommen werden. Bitte fragen Sie bei Ihrer lokalen Metrohm-Vertretung nach den genauen Bedingungen für den Abschluss eines entsprechenden Wartungsvertrags.

  • Seite 98: Parameter

    Zylindervolumen abhängig (siehe Kapitel 10.1.1, Seite 142). 0.01...166.00 mL/min Eingabebereich max. Auswahl max. Standardwert Pause Wartezeit, z. B. zum Einschwingen der Elektrode nach dem Start oder Reaktionszeit nach dem Dosieren eines Startvolumens. Eingabebereich 0...999999 s Standardwert ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 99: Titrationsparameter

    Für Titrationen, bei denen auch feinste Details sichtbar sein sollen. Allerdings kann dadurch auch das Rauschen verstärkt werden, was zu unerwünschten Äquivalenzpunkten führen kann. optimal Für alle Standardtitrationen. Die Parameter wurden für die häufigsten Anwendungen optimiert. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...
  • Seite 100 Sonst könnten unerwünschte Äquivalenzpunkte ausgewertet werden. Eingabebereich 0.05...999.90 µL Standardwert 10.00 µL Max. Inkrement Dieser Parameter ist nur bei Titrationsgeschw. = Benutzer sichtbar. Ein maximales Volumeninkrement sollte in folgenden Fällen gewählt wer- den: ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...
  • Seite 101 Standardwert Messwertdrift Dieser Parameter ist nur bei Titrationsgeschw. = Benutzer sichtbar. Maximal zulässige Drift für die Messwertübernahme, d. h. maximale Ände- rung des Messwertes pro Minute. Diese Art der Titration wird oft als Gleichgewichtstitration bezeichnet. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...
  • Seite 102 Messungen von Bedeutung. Eingabebereich 0...999999 s Standardwert Max. Wartezeit Dieser Parameter ist nur bei Titrationsgeschw. = Benutzer sichtbar. Wenn die Messwertdrift ausgeschaltet oder noch nicht erreicht ist, erfolgt die Messwertübernahme nach der maximalen Wartezeit. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...
  • Seite 103 überprüft, ob die richtige Lösung aufgesetzt ist und ob der Typ des Dosier- antriebes übereinstimmt. Bei Büretteneinheiten ohne integrierten Daten- chip werden das Zylindervolumen und der Typ des Dosierantriebes über- prüft. Für die gewählte Lösung wird beim Start der Bestimmung die Gül- tigkeit des Titers überprüft. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 104: Rührgeschwindigkeit

    Formel zur Berechnung der Drehzahl ist in Kapitel 10.2, Seite 143 angege- ben. Die optimale Rührgeschwindigkeit kann in der manuellen Bedienung getestet werden. Mit dem Vorzeichen der Rührgeschwindigkeit ändert sich die Richtung, in der gerührt wird. Wird der Rührer von oben betrachtet, heisst dies: ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 105: Abbruchbedingungen

    –20.000...20.000 Auswahl Standardwert Messmodus U, Ipol: Eingabebereich –1250.0...1250.0 mV Auswahl Standardwert Messmodus Upol: Eingabebereich –125.0...125.0 µA Auswahl Standardwert Stopp EP Die Titration wird abgebrochen, wenn die eingegebene Anzahl Äquiva- lenzpunkte gefunden wurde. Eingabebereich 1...9 Standardwert Auswahl ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 106: Auswertung

    Messwertbereich (Fenster) der Kurve anerkannt werden sol- len. Es kann nur ein Fenster definiert werden. ein | aus Auswahl Standardwert Untere Grenze Dieser Parameter ist nur bei Fenster = ein sichtbar. Messwert für die untere Grenze. Messmodus pH: –20.000...20.000 Eingabebereich –20.000 Standardwert ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...
  • Seite 107 Fenster = aus Auswahl alle | grösster | letzter | aus Standardwert alle alle Alle Äquivalenzpunkte werden anerkannt. grösster Es wird nur der Äquivalenzpunkt mit dem grössten ERC, d. h. dem steil- sten Sprung, anerkannt. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 108: Auswertung Und Äquivalenzpunktkriterium Bei Det

    Siehe Fix-EP1 bei. Auswertung und Äquivalenzpunktkriterium bei DET Die Äquivalenzpunkte (EP) werden ähnlich dem Tubbs-Verfahren lokalisiert [1][2]. Bei realen unsymmetrischen Titrationskurven wird der Volumenwert des Äquivalenzpunktes (V ) vom Wendepunkt (siehe Pfeil) in Richtung des kleineren Krümmungskreises korrigiert. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 109: Abbildung 29 Tubbs-Verfahren Zur Ermittlung Des Äquivalenzpunktes

    Für die Berechnungen stehen eine Reihe von Variablen (Rohdaten aus der Bestimmung, vorher berechnete Resultate) zur Verfügung. Für jede Berechnung kann definiert werden, ob das Resultat als Titer oder als Com- mon Variable abgespeichert werden soll. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 110: Berechnung Bearbeiten

    Die Resultateinheit wird zusammen mit dem Resultat angezeigt und gespeichert. Auswahl % | mol/L | mmol/L | g/L | mg/L | mg/mL | ppm | g | mg | mL | mg/Stück | °C | µL | mL/min | Benutzerdefiniert Standardwert ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 111: Statistik

    Anzahl Bestimmungen, für die Statistikberechnungen durchgeführt wer- den. Wenn Sie der Bestimmungsserie eine weitere Bestimmung hinzufügen müssen, weil z. B. eine Bestimmung fehlerhaft war, können Sie dies in der Statistikübersicht erledigen (siehe Kapitel 5.9, Seite 58). Eingabebereich 2...20 Standardwert ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 112: Reporte

    Parameter Im Parameterreport werden alle Parameter der aktuellen Methode ausge- druckt. ein | aus Auswahl Standardwert PC/LIMS Der PC/LIMS-Report ist ein maschinenlesbarer Report mit allen wichtigen Daten zu einer Bestimmung. Der PC/LIMS-Report kann als TXT-Datei auf ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 113: Monotone Äquivalenzpunkttitrationen (Met)

    Volumen, das vor dem Start der Titration dosiert wird. Eingabebereich 0.00000...9999.99 mL Standardwert 0.00000 mL Dosierrate Rate, mit der das Startvolumen dosiert wird. Die maximale Dosierrate ist vom Zylindervolumen abhängig (siehe Kapitel 10.1.1, Seite 142). 0.01...166.00 mL/min Eingabebereich max. Auswahl max. Standardwert ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 114: Titrationsparameter

    Menü ▶ Parameter ▶ Titrationsparameter Unter Titrationsparameter werden die Parameter definiert, die den Ablauf der gesamten Titration beeinflussen. Titrationsgeschw. Für die Titrationsgeschwindigkeit können drei vordefinierte Parametersätze gewählt werden. Auswahl langsam | optimal | schnell | Benutzer Standardwert optimal ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...
  • Seite 115 0.00005...999.900 mL Standardwert 0.10000 mL Dosierrate Dieser Parameter ist nur bei Titrationsgeschw. = Benutzer sichtbar. Rate, mit der die Volumeninkremente dosiert werden. Die maximale Dosierrate ist vom Zylindervolumen abhängig (siehe Kapitel 10.1.1, Seite 142). 0.01...166.00 mL/min Eingabebereich ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...
  • Seite 116 Dieser Parameter ist nur bei Titrationsgeschw. = Benutzer sichtbar. Die Messwertübernahme erfolgt erst nach Ablauf der minimalen Warte- zeit, auch wenn die Messwertdrift schon erreicht ist. Die minimale Warte- zeit ist nur für driftkontrollierte Messungen von Bedeutung. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...
  • Seite 117 Auswahl der Lösung aus der Lösungsliste. Wir empfehlen grundsätzlich, die Lösung auszuwählen. Damit kann sichergestellt werden, dass für die Berechnung immer die korrekten Daten (Titer, Konzentration etc.) verwen- det werden. Lösungen werden unter System ▶ Lösungen definiert. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...
  • Seite 118 Bestimmung gestartet wird. Dieser Parameter steht nur bei I(pol)- und U(pol)-Bestimmungen zur Verfügung. Auswahl ein | aus Standardwert Rührer Wenn dieser Parameter aktiviert ist, wird der Rührer beim Bestimmungs- start eingeschaltet. Auswahl ein | aus Standardwert ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 119: Abbruchbedingungen

    Stoppmesswert Die Titration wird abgebrochen, wenn seit dem Start der Titration der ein- gegebene Messwert erreicht wurde. Messmodus pH: Eingabebereich –20.000...20.000 Auswahl Standardwert Messmodus U, Ipol: Eingabebereich –1250.0...1250.0 mV Auswahl Standardwert Messmodus Upol: Eingabebereich –125.0...125.0 µA ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 120: Auswertung

    Unter Auswertung werden die Parameter für die Auswertung der Titrati- onskurve definiert. Fenster Aktivieren Sie diesen Parameter, wenn Äquivalenzpunkte nur in einem bestimmten Messwertbereich (Fenster) der Kurve anerkannt werden sol- len. Es kann nur ein Fenster definiert werden. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...
  • Seite 121 125.00 µA Standardwert EP-Kriterium Das gefundene Äquivalenzpunktkriterium (ERC = Equivalence point Recog- nition Criterion) wird mit diesem Wert verglichen. Äquivalenzpunkte, deren ERC kleiner ist als der hier definierte Wert, werden ignoriert. Messmodus pH: Eingabebereich 0.10...9.99 Standardwert 0.50 ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...
  • Seite 122 Es wird nur der letzte Äquivalenzpunkt anerkannt. Fix-EP1 bei Für den eingegebenen Messwert wird das zugehörige Volumen aus der Messpunktliste interpoliert. Der Fixendpunkt muss zwischen dem ersten und letzten Eintrag in der Messpunktliste liegen. Messmodus pH: Eingabebereich –20.000...20.000 ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...
  • Seite 123 Auswertung und Äquivalenzpunktkriterium bei MET Die Äquivalenzpunkte (EP) werden mit einer Methode lokalisiert, die auf dem Fortuin-Verfahren beruht und von Metrohm für numerische Verfahren angepasst wurde. Dabei wird die grösste Messwertänderung ( ) gesucht. Der exakte EP wird mit einem Interpolationsfaktor bestimmt, der von den Δ-Werten vor und nach...

  • Seite 124: Berechnung

    12 Zeichen Standardwert leer R1=…R5= Anzeige der Berechnungsformel. Für die Definition wird ein spezieller Edi- tor geöffnet (siehe Kapitel 5.3, Seite 38). Eingabe 44 Zeichen Standardwert leer Dezimalstellen Anzahl Dezimalstellen, mit der das Resultat angezeigt wird. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 125: Resultateinheit

    Menü ▶ Parameter ▶ Statistik Unter Statistik wird die Statistikberechnung einer Mehrfachbestimmung aktiviert sowie definiert, wie viele Bestimmungen die Serie enthält. Statistik Wenn diese Funktion aktiviert ist, werden für alle definierten Resultate Sta- tistikberechnungen durchgeführt. Auswahl ein | aus Standardwert ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 126: Reporte

    Nachrechnen mit einem externen Programm. Wenn die Statistik aktiviert ist, werden zusätzlich folgende Daten ausgedruckt: Resultat und Probeneinmass der einzelnen Bestimmungen ￭ Mittelwert sowie absolute und relative Standardabweichung ￭ Auswahl ein | aus Standardwert Messpunktliste Ausgabe der Messpunktliste. ein | aus Auswahl Standardwert ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 127: Endpunkttitrationen (Set)

    Drücken von [START]. Nach der Titration wird automatisch wieder konditioniert. Auswahl ein | aus Standardwert Startdrift Sobald diese Volumendrift erreicht wird, wird Konditionieren OK ange- zeigt und die Titration kann gestartet werden. Eingabebereich 1...999 µL/min Standardwert 20 µL/min ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...
  • Seite 128 Überlaufen zu verhindern. Eingabebereich 0.00000...9999.99 mL Standardwert 20.0000 mL Auswahl Stoppzeit Kond. Maximal zulässige Zeit, die das Konditionieren dauern darf. Das Konditio- nieren wird abgebrochen, wenn die eingegebene Zeit abgelaufen ist. Eingabebereich 0...999999 s Auswahl Standardwert ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 129: Startbedingungen

    Wartezeit, z. B. zum Einschwingen der Elektrode nach dem Start oder Reaktionszeit nach dem Dosieren eines Startvolumens. Eingabebereich 0...999999 s Standardwert Probenident. abfragen Auswahl der Probenidentifikation, die im Ablauf abgefragt wird. Auswahl aus | ID1 | ID2 | ID1&ID2 Standardwert ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 130: Titrationsparameter

    Zylindervolumen und der Typ des Dosierantriebes über- prüft. Für die gewählte Lösung wird beim Start der Bestimmung die Gül- tigkeit des Titers überprüft. Auswahl Auswahl der konfigurierten Lösungen | nicht definiert Standardwert nicht definiert nicht definiert Es findet keine Überprüfung statt. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 131: Auswahl Der Konfigurierten Sensoren

    Formel zur Berechnung der Drehzahl ist in Kapitel 10.2, Seite 143 angege- ben. Die optimale Rührgeschwindigkeit kann in der manuellen Bedienung getestet werden. Mit dem Vorzeichen der Rührgeschwindigkeit ändert sich die Richtung, in der gerührt wird. Wird der Rührer von oben betrachtet, heisst dies: ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 132: Titrationsrichtung

    (siehe Kapitel 7.3.6, Seite 126). Die Eingabe einer Extraktionszeit ist z. B. bei der Titration schwer löslicher Proben sinnvoll. Eingabebereich 0...999999 s Standardwert Zeitintervall MP Zeitintervall für den Eintrag eines Messpunktes in die Messpunktliste. Die Messpunktliste ist auf 1000 Messpunkte begrenzt. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 133: Regelparameter Ep1

    Für steile Titrationskurven, bei denen am Endpunkt in kleinen Schritten dosiert werden muss. optimal Für alle Standardtitrationen. Die Parameter wurden für die häufigsten Anwendungen optimiert. schnell Für flache Titrationskurven, bei denen der Endpunkt nur langsam erreicht wird. Benutzer Die einzelnen Titrationsparameter können geändert werden. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 134: Regelbereich

    Rate, mit der ganz am Anfang der Titration und im Regelbereich am Ende der Titration dosiert wird. Dieser Parameter hat einen entscheidenden Ein- fluss auf die Titrationsgeschwindigkeit und damit auf die Genauigkeit. Je kleiner die minimale Rate gewählt wird, desto langsamer ist die Titration. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...
  • Seite 135 Dieser Parameter ist nur bei Stoppkriterium = Drift sichtbar. Wenn der Endpunkt und die Stoppdrift erreicht sind, wird die Titration abgebrochen. Eingabebereich 1...999 µL/min Standardwert 20 µL/min Abschaltzeit Dieser Parameter ist nur bei Stoppkriterium = Zeit sichtbar. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 136: Regelparameter Ep2

    Eingabebereich 0...999999 s Auswahl Standardwert Füllrate Rate, mit der nach der Titration der Dosierzylinder gefüllt wird. Die maxi- male Füllrate ist vom Zylindervolumen abhängig (siehe Kapitel 10.1.1, Seite 142). Eingabebereich 0.01...166.00 mL/min Auswahl max. Standardwert max. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 137: Berechnung

    12 Zeichen Standardwert leer R1=…R5= Anzeige der Berechnungsformel. Für die Definition wird ein spezieller Edi- tor geöffnet (siehe Kapitel 5.3, Seite 38). Eingabe 44 Zeichen Standardwert leer Dezimalstellen Anzahl Dezimalstellen, mit der das Resultat angezeigt wird. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 138: Statistik

    Menü ▶ Parameter ▶ Statistik Unter Statistik wird die Statistikberechnung einer Mehrfachbestimmung aktiviert sowie definiert, wie viele Bestimmungen die Serie enthält. Statistik Wenn diese Funktion aktiviert ist, werden für alle definierten Resultate Sta- tistikberechnungen durchgeführt. Auswahl ein | aus Standardwert ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 139: Reporte

    Nachrechnen mit einem externen Programm. Wenn die Statistik aktiviert ist, werden zusätzlich folgende Daten ausgedruckt: Resultat und Probeneinmass der einzelnen Bestimmungen ￭ Mittelwert sowie absolute und relative Standardabweichung ￭ Auswahl ein | aus Standardwert Messpunktliste Ausgabe der Messpunktliste. ein | aus Auswahl Standardwert ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 140: Ph-Kalibrierung (Cal)

    Min. Wartezeit Die Messwertübernahme erfolgt erst nach Ablauf der minimalen Warte- zeit, auch wenn die Messwertdrift schon erreicht ist. Die minimale Warte- zeit ist nur für driftkontrollierte Messungen von Bedeutung. Eingabebereich 0...999999 s Standardwert 10 s ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...
  • Seite 141 Mit dem Vorzeichen der Rührgeschwindigkeit ändert sich die Richtung, in der gerührt wird. Wird der Rührer von oben betrachtet, heisst dies: "+": Drehung gegen den Uhrzeigersinn ￭ "–": Drehung im Uhrzeigersinn ￭ –15...15 Eingabebereich Standardwert ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 142: Puffer

    Baker | Beckman | DIN | Fisher | Fluka Basel | Auswahl Hamilton | Merck CertiPUR | Merck Titrisol | Metrohm | Mettler | NIST | Precisa | Radiome- ter | Spezial Merck CertiPUR Referenztemperatur = 25 °C. Bei Verwendung von Merck CertiPUR-Puf- fern (20 °C) muss der Puffertyp Merck Titrisol ausgewählt werden.

  • Seite 143: Reporte

    USB-Datenträger gespeichert oder über eine RS-232-Schnittstelle an ein LIMS gesendet werden. Der Ausgabeort wird in den Systemeinstellun- gen definiert (siehe "PC/LIMS-Report", Seite 82). Der Dateiname der TXT-Datei ist folgendermassen aufgebaut: PC_LIMS_Report-ID1-JJJJMMTT-hhmmss.txt. ein | aus Auswahl Standardwert ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 144: Automation: Dipping In Special

    Die Einstellung der Rührgeschwindigkeit unter Menü ▶ Parame- ter ▶ Automation gilt nur für das Rühren während dem Eintauchen der Elektrode im Spülbecher. Die Rührgeschwindigkeit während der Bestimmung wird unter Menü ▶ Parameter ▶ Titrationsparameter eingestellt. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 145: Automation: Dipping In Special2

    Die Einstellung der Rührgeschwindigkeit unter Menü ▶ Parame- ter ▶ Automation gilt nur für das Rühren während dem Eintauchen der Elektrode im Spülbecher. Die Rührgeschwindigkeit während der Bestimmung wird unter Menü ▶ Parameter ▶ Titrationsparameter eingestellt. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 146: Automation: Double Dipping

    Die Einstellung der Rührgeschwindigkeit unter Menü ▶ Parame- ter ▶ Automation gilt nur für das Rühren während dem Eintauchen der Elektrode im Spülbecher. Die Rührgeschwindigkeit während der Bestimmung wird unter Menü ▶ Parameter ▶ Titrationsparameter eingestellt. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 147: Automation: Rinsing In Sample

    Wartezeit nach dem Herausfahren des Titrierkopfes aus dem Probenbe- cher und aus dem Spülbecher. Eingabebereich 0...999 s Standardwert Absaugzeit Absaugzeit der Pumpe 2, falls eine 843 Pump Station angeschlossen ist. Sie läuft nach der Spülzeit ab. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...
  • Seite 148 Spülzeit der Pumpe 1, falls eine 843 Pump Station angeschlossen ist. Sie läuft vor der Absaugzeit ab. Während der Spülzeit laufen Spülpumpe und Absaugpumpe. Am Ende einer Probenserie bestimmt die Spülzeit, wie lange im Spülbe- cher Spüllösung eingefüllt wird. Eingabebereich 0...999 s Standardwert ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 149: Betrieb Und Wartung

    ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 8 Betrieb und Wartung 8 Betrieb und Wartung Allgemeines Der 862 Compact Titrosampler bedarf einer angemessenen Pflege. Eine übermässige Verschmutzung des Gerätes führt unter Umständen zu Funk- tionsstörungen und verkürzter Lebensdauer der robusten Mechanik und Elektronik des Gerätes. Starke Verschmutzung kann auch zu einer Beeinflussung der Messresultate führen.

  • Seite 150: Problembehandlung

    Die Regelparameter anpassen (siehe Kapitel zu lang. ungeeignet. 7.3.4, Seite 123): Titrationsgeschw. = optimal oder ￭ schnell auswählen. Titrationsgeschw. = Benutzer definieren ￭ und den Regelbereich verkleinern. Titrationsgeschw. = Benutzer definieren ￭ und die maximale Rate (Max. Rate) erhö- hen. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 151: Verschiedenes

    Die Elektrode ersetzen. langsam an. Verschiedenes Problem Ursache Abhilfe Es wird kein Report Der Drucker wird vom Den 862 Compact Titrosampler ausschalten ￭ gedruckt. Gerät nicht erkannt. und wieder einschalten. Einen USB-Hub verwenden und den Dru- ￭ cker am USB-Hub anschliessen.

  • Seite 152: 10 Anhang

    – Schlauch an Port 1: Länge = 70 cm, Durchmesser = 2 mm – Schlauch an Port 2: Länge = 25 cm, Durchmesser = 2 mm Das Dosieren und Füllen erfolgt jeweils mit der maximalen Rate. ￭ ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 153: Rührgeschwindigkeit

    Getrennt werden sie durch ein Leerzeichen. Die Zeichenfolge wird mit den ASCII-Zeichen CR und LF abgeschlossen. Wenn die Waage ein negatives Probeneinmass sendet (z. B. wenn Sie eine Probe rückwägen), wird das Vorzeichen übernommen. Für die Berechnun- gen wird das Vorzeichen aber ignoriert. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 154: Usb-Geräte

    Für das Navigieren im Dialog muss die Taste [Num Lock] gedrückt wer- den. Damit sind die Pfeiltasten wirksam. Für die Zahleneingabe muss der entsprechende Editierdialog geöffnet sein. Tabelle 4 Tastenbelegung Taste des 862 Compact Titro- Taste auf der numerischen sampler oder Funktion im Edi- USB-Tastatur tierdialog...

  • Seite 155: Tastenbelegung Einer Usb-Tastatur

    ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 10 Anhang Taste des 862 Compact Titro- Taste auf der numerischen sampler oder Funktion im Edi- USB-Tastatur tierdialog [⇧] [⇩] [↑] [↓] [⇦] [⇨] [←] [→] [OK] [Enter] [BS] (Rücktaste) Löschen [Del] Akzept. [Home] 10.4.2 Tastenbelegung einer USB-Tastatur Zur Erleichterung der Texteingabe und Zahleneingabe kann eine handels- übliche USB-Tastatur angeschlossen werden.

  • Seite 156: Pc-Maus

    HINWEIS Die Beschriftung der USB-Tastatur kann je nach länderspezifischer Tasta- tur von obiger Beschriftung abweichen. 10.4.3 PC-Maus Zur Erleichterung der Navigation im Dialog des 862 Compact Titrosampler kann eine PC-Maus angeschlossen werden. Tabelle 6 Mausfunktionen Taste des 862 Compact Titro-...

  • Seite 157: Systeminitialisierung

    Zeit loslässt, wird das Gerät nicht ausgeschaltet. 2 Gerät einschalten Die rote Taste [STOP] ca. 10 s gedrückt halten. ￭ Der Dialog zur Bestätigung der Initialisierung wird während 8 s ange- zeigt. Während dieser Zeit muss die Initialisierung bestätigt werden. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 158: Initialisierung Bestätigen

    Initialisierung wird das Gerät automatisch gestartet. 10.6 Remote-Schnittstelle 10.6.1 Pin-Belegung der Remote-Schnittstelle Abbildung 31 Pin-Belegung von Remote-Buchse und Remote-Stecker Die obige Darstellung der Pin-Belegung gilt für alle Metrohm-Geräte mit 9- poligem D-Sub-Remote-Anschluss. Tabelle 7 Eingänge und Ausgänge der Remote-Schnittstelle Pin-Nr. Belegung Funktion...

  • Seite 159: Statusdiagramm Der Remote-Schnittstelle

    +5 V: maximale Belastung = 20 mA 10.6.2 Statusdiagramm der Remote-Schnittstelle [START] SampleReady Sample ready Output 0 Dosimat Output 1 Pump 1 Output 2 Pump 2 Output 3 Error Output 4 Start/Continue Input 0 Stop Input 1 [STOP] Abbildung 32 Remote-Statusdiagramm ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 160: 11 Technische Daten

    (±1 Digit, ohne Fehler des Sensors, unter Referenzbedingungen) Messmodus Upol Bestimmung mit wählbarer Polarisationsspannung. Polarisations- –1200…+1200 mV (Inkrement: 10 mV) spannung –1250…–1210 mV / +1210…+1250 mV: nicht garantierte Werte, abhängig von Referenzspannung +2.5 V Messbereich –120…+120 µA Auflösung 0.01 µA ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 161: Temperatur

    (Gilt für Messbereich –20…+150 °C) ±0.6 °C (Gilt für Messbereich +10…+40 °C) 11.2 Dosierantrieb Auflösung 10000 Schritte pro Zylindervolumen Dosiereinheit Zylindervolu- 2 mL ￭ 5 mL ￭ 10 mL ￭ 20 mL ￭ 50 mL ￭ Genauigkeit Erfüllt ISO/DIN-Norm 8655-3 ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 162: Lift

    Einstellbar in je 15 Stufen in beide Drehrichtungen. Zum Anschliessen von USB-Geräten. USB (OTG)- Anschluss Remote-Anschluss Zum Anschliessen von Geräten mit Remote-Schnittstelle. 11.6 Netzanschluss Netzspannung 100…240 V Frequenz 50…60 Hz Leistungsauf- 45 W nahme Sicherung 1.0 ATH ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 163: Umgebungstemperatur

    +25 °C (±3 °C) peratur ≤ 60 % Relative Feuchtig- keit 11.9 Dimensionen Breite 0.26 m Höhe 0.47 m Tiefe 0.43 m Gewicht 9.09 kg (ohne Zubehör) Material Gehäuse Unterteil: Crastin PBTP Lift: Metall, oberflächenbehandelt Rack ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 164: 12 Zubehör

    4 Auf der Registerkarte Zubehör auf PDF Download klicken. Die PDF-Datei mit den Zubehördaten wird erstellt. HINWEIS Sobald Sie Ihr neues Produkt erhalten, empfehlen wir, die Zubehörliste aus dem Internet herunterzuladen, auszudrucken und als Referenz zusammen mit dem Handbuch aufzubewahren. ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

  • Seite 165: Index

    Löschen ......81 Löschen ......79 Gerät Speichern ......41 Ausschalten ......34 Ungültig setzen ....79 Einschalten ......34 Anschluss ......9 Gerätediagnose ......85 DET ........2, 27 Grafikbreite ......83 Parameter ......88 ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...
  • Seite 166 Laden ......... 85 Kabel ........22 Verzeichnisstruktur ....81 Sprache ........70 Pin-Belegung ....148 Vorbereiten Spritzschutz ........ 8 Schnittstelle ...... 148 Parameter ......142 Sprühdüsen ......14 Statusdiagramm ....149 Spülbecher ......... 8 Verbindung ......23 ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...
  • Seite 167 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ Index Schnittstellenparameter ..84 Waage ......46, 143 Zahleneingabe ......36 Waagentyp ......83 Anschliessen ....... 19 Wartung ......... 139 ￭￭￭￭￭￭￭￭ 862 Compact Titrosampler...

Inhaltsverzeichnis
