862 Compact Titrosampler
Verteilerstück einrichten
Zur vollständigen Installation der Spül- und Absaugausrüstung muss an der
Rückseite des Turmes das Verteilerstück 6.1818.240 montiert sein. Es liegt
der 843 Pump Station bei.
Lösen Sie zuerst die Rändelschrauben der Kabel- und Schlauchabdeckung
und entfernen Sie diese. Gehen Sie danach folgendermassen vor:
6.1805.420
6.1812.000

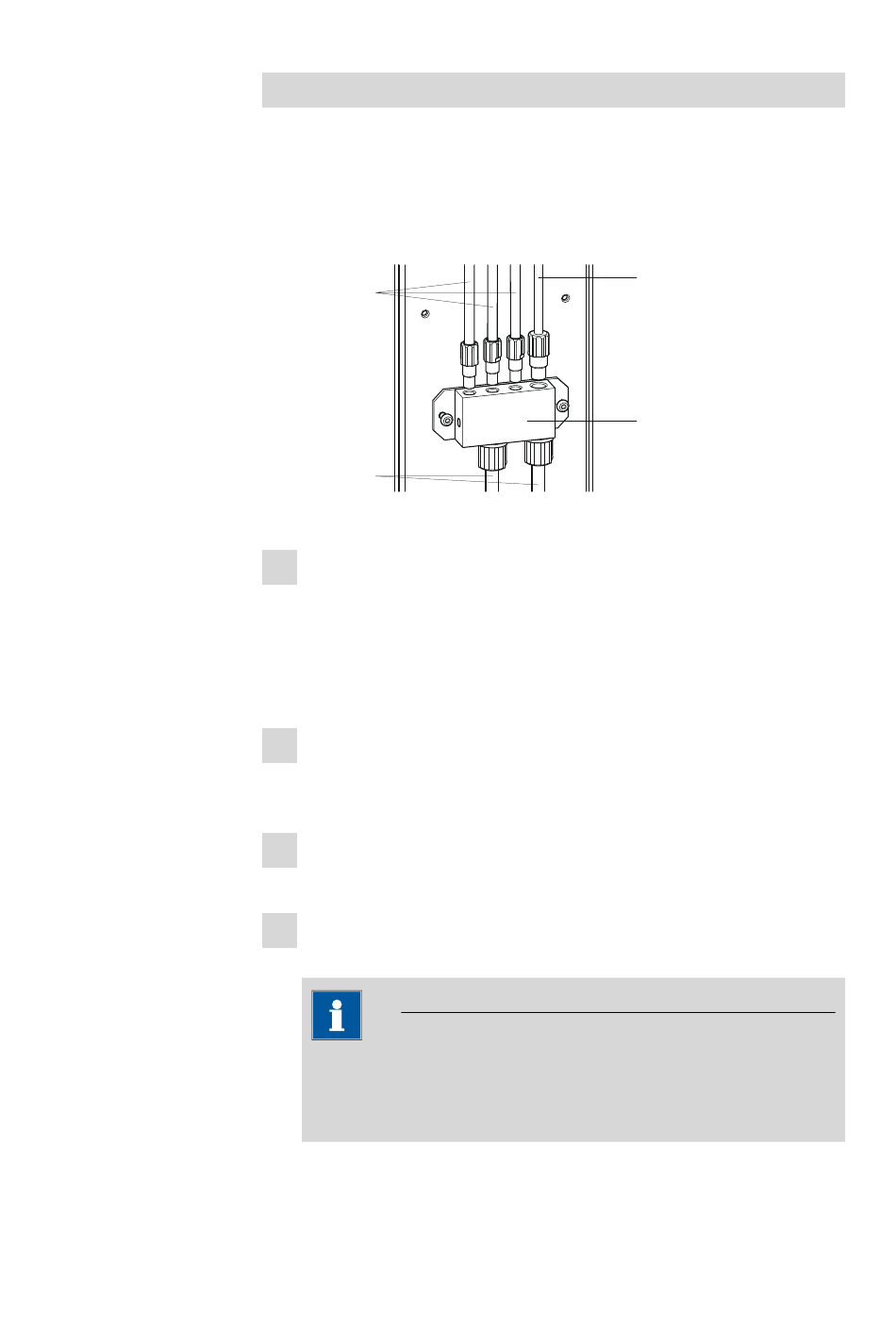

Abbildung 8
Verteilerstück einrichten
1
Beide Überwurfmuttern des Verteilerstückes lösen und diese über
￭
das Ende je eines PTFE-Schlauches 6.1812.000 führen.
Die Schlauchenden am Verteilerstück festmachen und mit den
￭
Überwurfmuttern fixieren.
Die freien Schlauchenden mit einem Abfall- bzw. Spülkanister ver-
￭
binden.
2 Die bereits auf dem Titrierkopf montierten Spülschläuche 6.1805.420
von Hand in den Öffnungen mit M6-Gewindebohrung auf dem Ver-
teilerstück festschrauben.
3 Den Absaugschlauch 6.1805.200 mit M8-Gewinde von Hand in der
verbleibenden Öffnung des Versteilerstücks festschrauben.
4 Die beiden Schrauben an der Rückwand des Gerätes mit einem
Inbusschlüssel lösen und damit das Verteilerstück festschrauben.
HINWEIS
Dem 862 Compact Titrosampler liegt ein Spiralband 6.1815.010
bei. Damit können Sie Kabel und Schläuche umwickeln. So erhal-
ten Sie eine geordnete Kabel- und Schlauchführung.
3
2
4
1
3 Installation
6.1805.200
6.1808.240
￭￭￭￭￭￭￭￭
15
