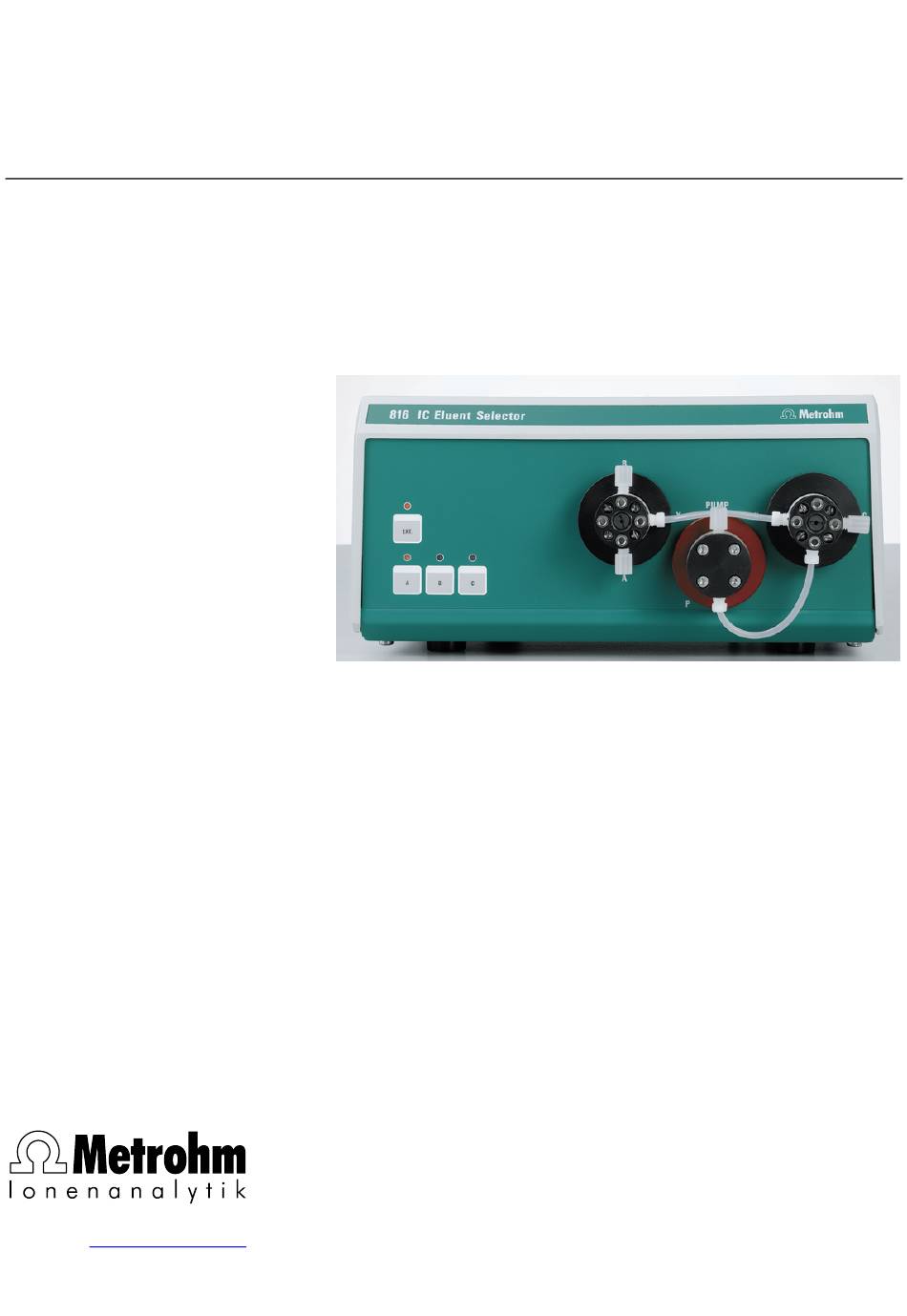

- Seite 1 816 IC Eluent Selector Gebrauchsanweisung CH-9101 Herisau/Schweiz E-Mail info@metrohm.com 8.816.1001 Internet www.metrohm.com...
- Seite 3 CH-9101 Herisau/Schweiz E-Mail info@metrohm.com Internet www.metrohm.com 816 IC Eluent Selector Gebrauchsanweisung 8.816.1001 10.2002 / pkl...
- Seite 4 Teachware Metrohm AG Oberdorfstrasse 68 CH-9101 Herisau teachware@metrohm.com 1. Auflage 2002 Diese Gebrauchsanweisung ist urheberrechtlich geschützt. Alle Rechte vorbehalten. Diese Gebrauchsanweisung wurde mit grösster Sorgfalt erstellt. Dennoch sind Fehler nicht vollständig auszuschliessen. Bitte richten Sie diesbezügliche Hinweise an die obenstehende...
- Seite 5 3 Bedienung.............13 Manuelle Bedienung ...............13 Bedienung via «IC Net» ............13 3.2.1 Symbol für IC Eluent Selector 816..........14 3.2.2 Geräteparameter im Fenster "816 IC Eluent Selector" ....14 4 Anhang ............17 Technische Daten..............17 4.1.1 Bedienungselemente..............17 4.1.2 RS-232-Schnittstelle ..............17 4.1.3...
- Seite 6 Einstellen der Netzspannung ............8 Abbildung 4: Anschluss des IC Eluent Selectors 816 an IC Interface 762 ..10 Abbildung 5: Anschluss des IC Eluent Selectors 816 an PC ......10 Abbildung 6: Flussdiagramm des IC Eluent Selectors........11 816 IC Eluent Selector/ Gebrauchsanweisung 8.816.1001...
- Seite 7 Der IC Eluent Selector 816 besitzt zwei Drei-Wege Ventile, er kann über eine RS232-Schnittstelle in ein IC System integriert werden und ist innerhalb eines Metrohm IC Systems vollständig fernsteuerbar. Mit Hilfe des IC Eluent Selectors 816 können bis zu drei verschiedene Eluenten verwendet werden.
- Seite 8 Geräts hin und her. ell (LED ist aus) gesteuert wird. Ventil I Mischkammer Schaltet Eluent A und B. Im IC Eluent Selector 816 ohne Funkti- on, die Eluenten passieren dieses Bauteil nur. Ventil II Schaltet Eluent C. 816 IC Eluent Selector/ Gebrauchsanweisung 8.816.1001...
- Seite 9 Kapitel 2.2.1. geschwindigkeit in der Mischkammer, siehe Kapitel 4.1.3. Es wird empfohlen die Mischkammer ausgeschaltet zu lassen (alle Schalter unten). RS-232 RS-232 Schnittstelle zur Fernsteue- rung des IC Eluent Selectors 816 siehe Kapitel 4.1.2. 816 IC Eluent Selector/ Gebrauchsanweisung 8.816.1001...
- Seite 10 Kap. 4 Anhang Technische Daten, Lieferumfang, Optionen, Gewährleistung, Konformitätserklärungen, Index Um die gewünschte Information über den IC Eluent Selector 816 zu fin- den, benutzen Sie entweder das Inhaltsverzeichnis oder den am Schluss aufgeführten Index. 816 IC Eluent Selector/ Gebrauchsanweisung 8.816.1001...
- Seite 11 Geräten oder Geräteteilen hin. Achtung Dieses Zeichen markiert wichtige Informationen. Lesen Sie zuerst die zugehörigen Hinweise, bevor Sie fortfahren. Hinweis Dieses Zeichen markiert zusätzli- che Informationen und Ratschläge, die für Sie eventuell von besonde- rem Nutzen sind. 816 IC Eluent Selector/ Gebrauchsanweisung 8.816.1001...
- Seite 12 Aufladung zu eliminieren. 1.4.2 Allgemeine Vorsichtsregeln • Umgang mit Lösungen Überprüfen Sie periodisch alle Zu- und Ableitungen auf Lecks. Beachten Sie die entsprechenden Vorschriften bezüglich Umgang mit entflammbaren und/oder giftigen Lösungen und deren Entsorgung. 816 IC Eluent Selector/ Gebrauchsanweisung 8.816.1001...
- Seite 13 Überprüfen Sie vor dem erstmaligen Einschalten des IC Eluent Selec- tors 816, ob die am Gerät eingestellte Netzspannung (siehe Abbildung 2) mit der vorhandenen Netzspannung übereinstimmt. Wenn dies nicht der Fall ist, müssen Sie die Netzspannung wie folgt umstellen: 816 IC Eluent Selector/ Gebrauchsanweisung 8.816.1001...
- Seite 14 Pfeil auf den unterhalb des Sicherungshalters aufgedruck- ten weissen Balken zeigt (siehe Abbildung 3). 220 – 240 V 100 – 120 V Netzschalter Netzanschluss- stecker Sicherungshalter 220 - 240 V 100 - 120 V Abbildung 3: Einstellen der Netzspannung 816 IC Eluent Selector/ Gebrauchsanweisung 8.816.1001...
- Seite 15 Gefährdung führen! Netzanschluss Stecken Sie das Netzkabel in den Netzanschlussstecker 9 des IC Eluent Selectors 816 ein. 2.2.4 Ein-/Ausschalten des Gerätes Der IC Eluent Selector 816 wird mit dem Netzschalter 8 ein- und aus- geschaltet. 816 IC Eluent Selector/ Gebrauchsanweisung 8.816.1001...
- Seite 16 Der IC Eluent Selector 816 kann zusammen mit dem Compact IC 761 auch ohne IC Interface 762 betrieben werden. Die RS-232 Schnittstellen beider Geräte müssen dann, wie in Abbildung 5 dargestellt, direkt mit den RS-232-Schnittstellen eines PC's verbunden werden. 816 IC Eluent Selector/ Gebrauchsanweisung 8.816.1001...
- Seite 17 Pum p Pum p Abbildung 6: Flussdiagramm des IC Eluent Selectors Der IC Eluent Selector 816 wird zwischen den Vorratsbehältern der Eluenten und der Hochdruckpumpe des IC Systems installiert. Sie müssen hierfür folgende Verbindungen herstellen: 816 IC Eluent Selector/ Gebrauchsanweisung 8.816.1001...
- Seite 18 Achten Sie darauf, dass die RS232 Einstellungen vom IC Eluent Selec- tor 816 und der Schnittstelle des angeschlossenen PC/IC Interface gleich sind. Die Einstellungen des IC Eluent Selectors 816 finden Sie in Kapitel 4.1.2. 816 IC Eluent Selector/ Gebrauchsanweisung 8.816.1001...
- Seite 19 In diesem Abschnitt werden nur die wichtigsten Funktionen und Einstellungen für die Bedienung des IC Eluent Selectors 816 be- schrieben. Weitere Angaben finden Sie in der Gebrauchsanweisung zu «IC Net» und in der On-Line-Hilfe zum Programm. 816 IC Eluent Selector/ Gebrauchsanweisung 8.816.1001...
- Seite 20 Symbol für IC Eluent Selector 816 2.816.0010 IC Eluent Selector 816 3.2.2 Geräteparameter im Fenster "816 IC Eluent Selector" Durch Doppelklick mit der linken Maustaste auf das 816-Symbol im Systemfenster oder durch Klicken mit der rechten Maustaste auf dieses Symbol und Wahl der Menüoption...
- Seite 21 «IC Net 2.1») entweder beim Start der Bestimmung ( Start with de- ) oder bei der Injektion der Probe ( , in diesem termination Start with inject Fall muss die Checkbox aktiviert sein) automatisch gestartet. Enabled 816 IC Eluent Selector/ Gebrauchsanweisung 8.816.1001...
- Seite 22 Zeitprogramm überprüfen (im Fehlerfall er- < > Verify scheinen Fehlermeldungen). Links Die Registerkarte des Fensters dient zur Wahl Links 816 IC Eluent Selector der seriellen RS232-Schnittstelle (Details siehe Gebrauchsanweisung 8.110.8221 der Metrodata Software «IC Net 2.1»). 816 IC Eluent Selector/ Gebrauchsanweisung 8.816.1001...
- Seite 23 Die linken sechs Schalter kontrollieren die Rührgeschwindigkeit in der Mischkammer 6, die rechten beiden sind ohne Funktion. Nur einer der sechs linken Schalter darf in der ON-Position stehen, die Rührgeschwindigkeit steigt von links nach rechts. 816 IC Eluent Selector/ Gebrauchsanweisung 8.816.1001...
- Seite 24 - EN/IEC 61326-1 - EN/IEC 61000-4-2 - EN/IEC 61000-4-3 - EN/IEC 61000-4-4 - EN/IEC 61000-4-5 - EN/IEC 61000-4-6 - EN/IEC 61000-4-11 - NAMUR 4.1.7 Umgebungstemperatur Nomineller Funktionsbereich +5…+45 °C (bei 20…80 % Luftfeuchtigkeit) Transport –40…+70 °C 816 IC Eluent Selector/ Gebrauchsanweisung 8.816.1001...
- Seite 25 = 1.5 mm, ä.D. = 2.5mm Für die Verbindung 816 – Eluentenflasche 6.1834.030 Schlauchverbindung 816 – 709 aus PTFE Länge = 0.5 m, i.D. = 1.5 mm, ä.D. = 2.5mm Für die Verbindung 816 - Hochdruckpumpe 6.2621.050 Gabelschlüssel ¼" 816 IC Eluent Selector/ Gebrauchsanweisung 8.816.1001...
- Seite 26 816 - 762, Länge = 2 m 9 pol. neg. 25 pol. neg. 6.2125.110 RS232-Verbindungskabel 816 - PC, Länge = 3 m 9 pol. neg. 25 pol. neg. U.600.0013 Feinsicherung 0.5 AT träge U.600.0016 Feinsicherung 1.0 AT träge 816 IC Eluent Selector/ Gebrauchsanweisung 8.816.1001...
- Seite 27 GLP (Good Laboratory Practice) fordert, unter anderem, die periodi- sche Prüfung analytischer Messgeräte auf ihre Reproduzierbarkeit und Richtigkeit anhand von Standardarbeitsanweisungen (englisch: Standard Operating Procedure, SOP). Von Metrohm ist unter dem Titel «Application Bulletin Nr. 277 – Validierung von Metrohm Ionen- chromatographie-Systemen mit Hilfe von Standard-Arbeits- anweisungen (SOP)»...
- Seite 28 Auspacken Transportschäden an der Ware, so ist der Frachtführer unverzüglich zu benachrichtigen und die Aufnahme eines Schadenprotokolls zu verlangen. Das Fehlen eines offiziellen Schadenprotokolls entbindet Metrohm von jeder Er- satzpflicht. Bei Rücksendungen irgendwelcher Geräte und Teile ist nach Möglich- keit die Originalverpackung zu verwenden.
- Seite 29 4.5 Gewährleistung und Konformität 4.5.2 EU-Konformitätserklärung EU Konformitätserklärung Die Firma Metrohm AG, Herisau, Schweiz bescheinigt hiermit, dass das Gerät: 816 IC Eluent Selector den Anforderungen der EG-Richtlinien 89/336/EWG und 73/23/EWG entspricht. Erfüllte Spezifikationen: EN 61326-1 Elektrische Betriebsmittel für Leittechnik und Laboreinsatz –...
- Seite 30 The system software, stored in Read Only Memories (ROMs) has been validated in connection with standard operating procedures in respect to functionality and performance. Metrohm Ltd. is holder of the SQS-certificate of the quality system ISO 9001 for quality assurance in design/development, production, installation and servicing. Herisau, March 9th, 2001 Dr.
- Seite 31 Einleitung ........1 816-762 ........20 Technische Daten ....17 816-PC ........20 Einstellen der Netzspannung..7, 8 RS232-Verbindungskabel Konformität........22 816-762........20 Elektrische Sicherheit..... 6 816-PC........20 Konformitätserklärung....23 Elektrischer Anschluss....10 Bestellbezeichnung ....20 Kontrolle .........7 Rückseite ........3 Rücktransport .........7 816 IC Eluent Selector/ Gebrauchsanweisung 8.816.1001...
- Seite 32 Abbildung .......3, 9 Software-Installation .....12 Umgang mit Lösungen....6 SOP..........21 Umgebungstemperatur ... 7, 18 Standardarbeitsanweisungen ..21 Zeitprogramm ......15 Statische Ladungen .......6 Zertifikat für Konformität und Step-Gradient .........1 Systemvalidierung......24 Validierung ........21 Zubehör........20 816 IC Eluent Selector/ Gebrauchsanweisung 8.816.1001...
