Statusdiagramm Der Remote-Schnittstelle; Abbildung 32 Remote-Statusdiagramm - Metrohm 862 Compact Handbuch

￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭
10.6.2

Statusdiagramm der Remote-Schnittstelle

862 Compact Titrosampler
Inputs
+5 V
Outputs
[START]
SampleReady
Sample ready
Dosimat
Pump 1
Pump 2
Error
Start/Continue
Stop

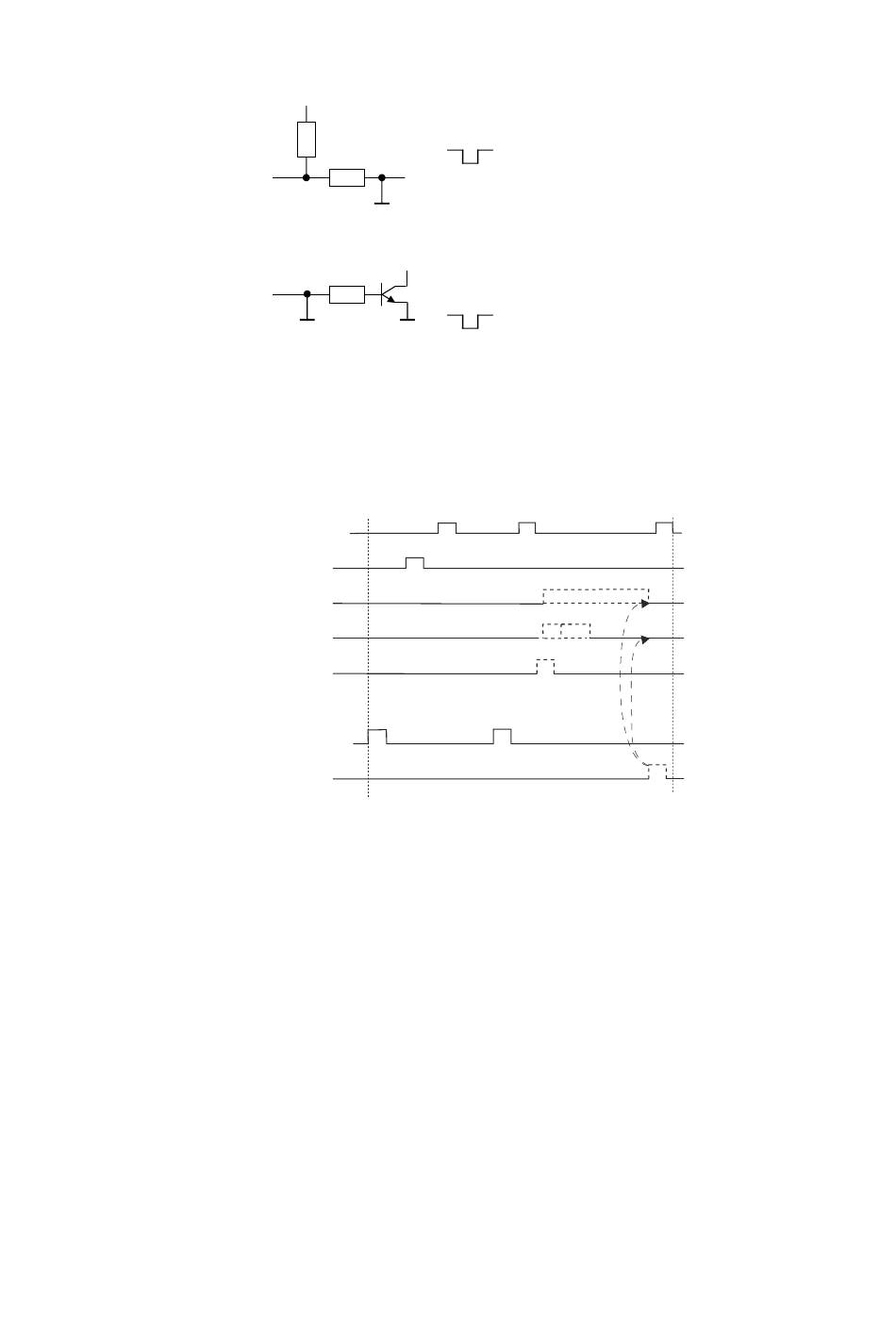

Abbildung 32 Remote-Statusdiagramm
ca. 5 kΩ Pull-up
t p
t > 100 ms
P
aktiv = low, inaktiv = high
Open Collector
t p
t > 200 ms
P
aktiv = low, inaktiv = high
I = 20 mA, V = 40 V
C CEO
+5 V: maximale Belastung = 20 mA
EOD
