3.11 Kabelführung und Sicherheitsabdeckung montieren
3.11 Kabelführung und Sicherheitsabdeckung montieren
￭￭￭￭￭￭￭￭
24
wendet, kann ein Dosimat direkt am 862 Compact Titrosampler ange-
schlossen werden.
Dosimat
6 . 2 1 3 6 . 0 1
0

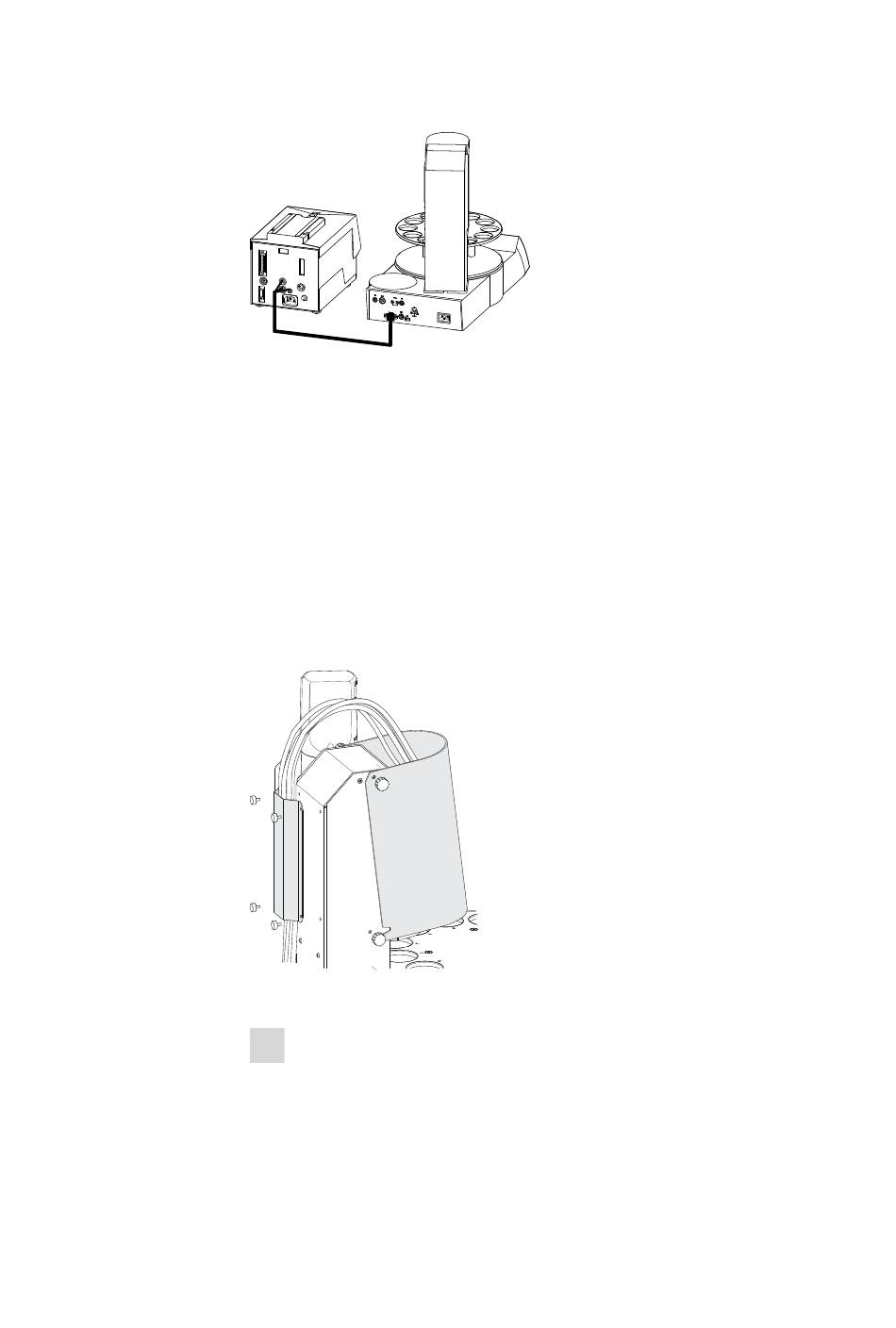

Abbildung 22 Remote-Verbindung 862 Compact Titrosampler - Dosi-
mat
Der Dosimat wird im DIS-Mode betrieben. Das Volumen der Hilfslösung
wird am Dosimat definiert.
Nachdem alles Zubehör installiert ist, können Sie die Abdeckungen wieder
montieren. Gehen Sie wie folgt vor:
2 2
1 1
2 2
Abbildung 23 Abdeckungen montieren
1 Kabelführung montieren
Befestigen Sie die Kabelführung mit den vier roten Rändelschrauben
an der Turmrückseite. Achten Sie darauf, dass alle Schläuche und
Kabel damit geordnet geführt werden.
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭
