Anhang zur Betriebsanleitung
Zusammenbau-Anleitung (Erstmontage)
1.
Vorbereitungen
• Bei Pflege-, Wartungs-, Reparatur- und Montagearbeiten am Kreiselschwader grundsätz-
lich die Zapfwelle ausschalten.
• Motor abstellen und Zündschlüssel abziehen.
• Traktor und Kreiselschwader gegen Wegrollen sichern!
2.

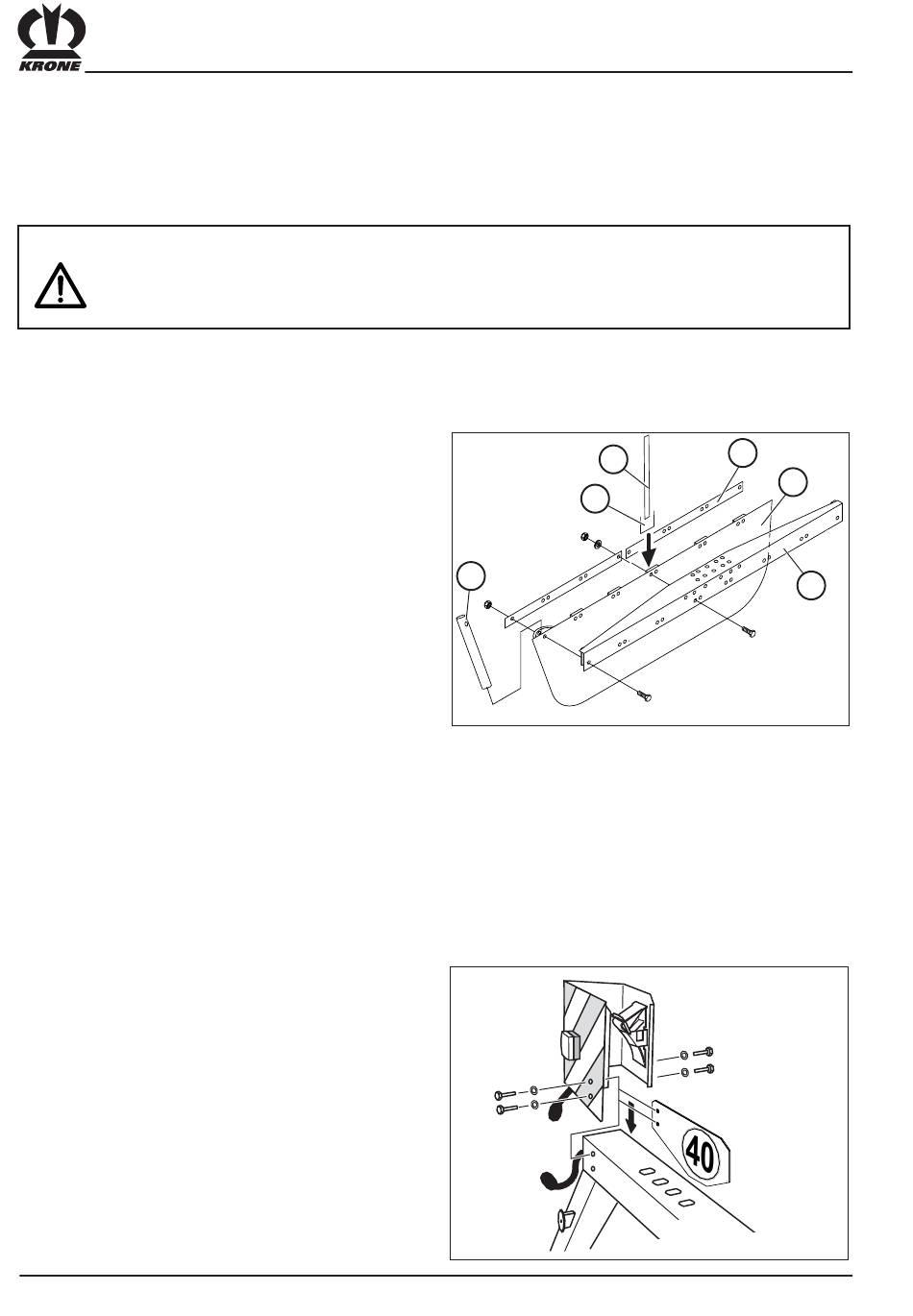

Montage des Schwadtuches
Das Schwadtuch wird an dem hinteren linken Schutz-
rahmen montiert. Die Winkelleiste (5) ist werkseitig an der
Maschine montiert.
Verstärkung (1) (BD 3 x 40 x 540; 4 Stück)
Rundstahl (2) (Rd 20 x 595)
Schwadtuches (3)
Bandstahl (4) (Bd 2 x 30 x 1065; 2 Stück)
Winkelleiste (5)
Schrauben (M 6 x 25)
Scheibe (6,4 x 18 x 1,6)
Sicherungsmutter (NM 6)
Schrauben (M 10 x 50)
Sicherungsmutter (NM 10)
Schutzhülse (6) (PVC 40 x 5 x 100; 4 Stück)
Schutzhülse (6) auf Verstärkung (1) schieben und mit
Rundstahl (2) in die Taschen des Schwadtuches (3)
einstecken. Das Schwadtuch mit dem Bandstahl (4) an
der Winkelleiste (5) anschrauben.
Rundstahl (2) zwischen der Winkelleiste und der Lasche
anschrauben. Befestigungsschraube nur soweit anzie-
hen, daß der Rundstahl frei pendeln kann.
3. Montage der Warntafeln
Warntafeleinheit und Keilhalterung ist bereits vormon-
tiert. Warntafeleinheit und Geschwindigkeitsschild mit
Sechskantschrauben und Unterlegscheiben am Fahrge-
stell befestigen.
34
1
6
2
4
3
5
KS-0-095
