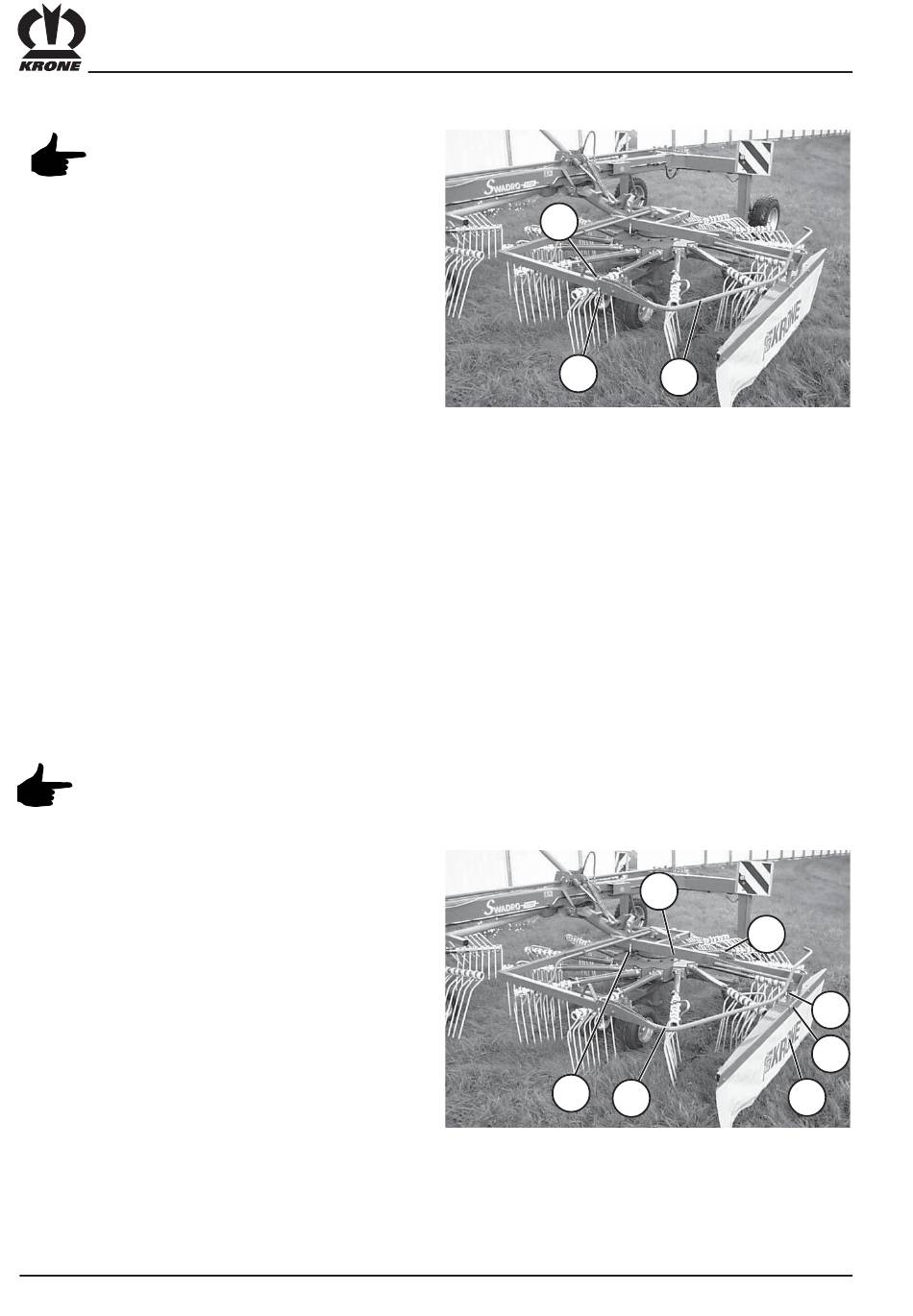

4.1.3 Äußere Schutzbügel klappen
Das Klappen der Schutzbügel erfolgt bei
abgesenktem Kreiselarmen. Der Motor
des Traktors muß abgeschaltet und der
Zündschlüssel abgezogen sein.
Die Schutzbügel können in 2 Positionen geklappt werden:
Arbeitsstellung (siehe Bild)
Transportstellung
Um die Schutzbügel zu klappen:
– Klappsplint (1) ziehen und Sicherungsbolzen (2) her-
ausziehen.
– Schutzbügel (3) nach außen umklappen.
– Sicherungsbolzen wieder einstecken und mit Klapp-
splint sichern

4.1.4 Schwadtucheinstellung

Das Einstellen des Schwadtuches erfolgt
bei abgesenkten Kreiselarmen.
Der Motor des Traktors muß abgeschaltet
und der Zundschlüssel abgezogen sein.
Der Abstand des Schwadtuches zum linken Kreisel
kann stufenlos eingestellt werden.
– Kegelgriff (1) und Stellschraube lösen.
– Schwadtuch (2) in die gewünschte Position schieben.
– Kegelgriff (1) und Stellschraube wieder anziehen.
– Für die Arbeitsstellung muß der Sicherungsbolzen (5)
von dem äußeren Schutzbügel (7) in dem Schutzrahmen
(8) gesteckt und mit dem Klappsplint gesichert werden.
– Durch den Steckbolzen (5) wird verhindert, daß das
Schwadtuch beim Einschieben an die Zinkenarme an-
schlägt.
– Durch Austauschen der Distanzhülsen (3) kann die Höhe
des Schwadtuches zum Boden verstellt werden.
– Verstellen des Schwadtuches in Längsrichtung:
Schrauben (4) demontieren
Schwadtuch in die gewünschte Position bringen und
Schrauben (4) wieder montieren.
Der Abstand des Schwadtuches zum Kreisel ist der
Futtermenge und der Bergegeräte anzupassen.
