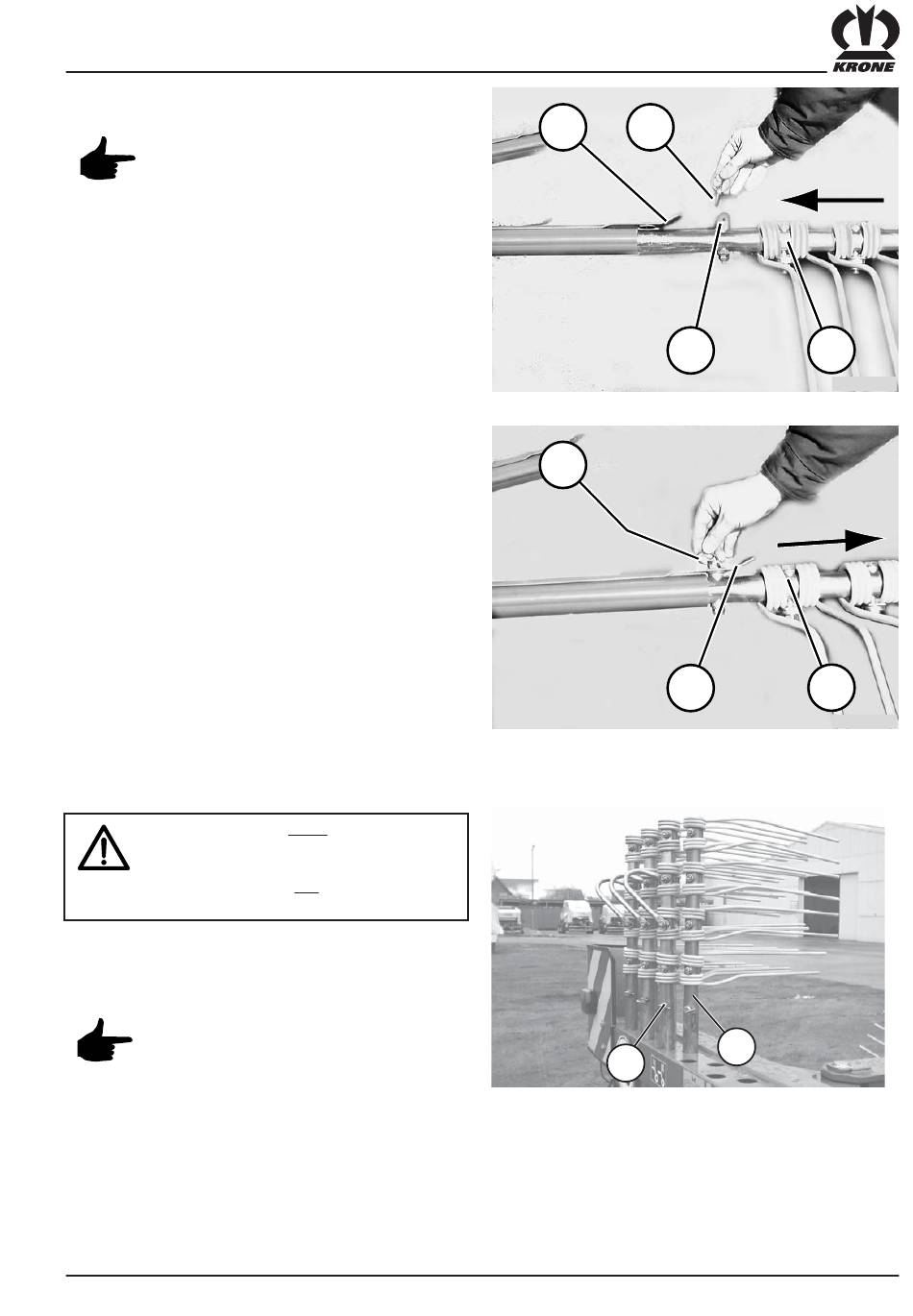

Zinken an-/abbauen

Der Zinkenan- und -abbau erfolgt bei ab-
gesenktem Kreiselarmen. Der Motor des
Traktors muß abgeschaltet und der Zünd-
schlüssel abgezogen sein.
(a.) Anbauen
– Klappsplint (2) ziehen.
– Zinkenarm (3) vollständig in den Zinkenträger einfüh-
ren. Der Sicherungsbolzen (4) muß in den Sicherungs-
bügel (1) einrasten.
– Klappsplint wieder einstecken.
(b.) Abbauen
– Klappsplint (1) ziehen.
– Sicherungsbügel (2) anheben.
– Zinkenarm (3) aus dem Profilrohr ziehen.
– Klappsplint wieder einstecken.
10 Zinkenarme (1) ohne Abstreifbügel für
Kreisel Fahrtrichtung rechts
13 Zinkenarme (2) mit Abstreifbügel für
Kreisel Fahrtrichtung links
– Zinkenarme in den Halterungen (5) am Heck des Schwa-
ders verstauen.
Zinkenarme so verstauen, daß die Zinken-
spitzen nach vorn zeigen.
1
2
4
1
2
2
3
KS 14.01-013
3
KS 14.01-014
1
