Sicherheits-Lichtgitter SLP/SLPC und SLP/SLPCM
Anhang
+24 V DC
Empfangseinheit
SLPC8-2-A
0 V
+24 V DC OSSD Versorgung
0 V OSSD Versorgung

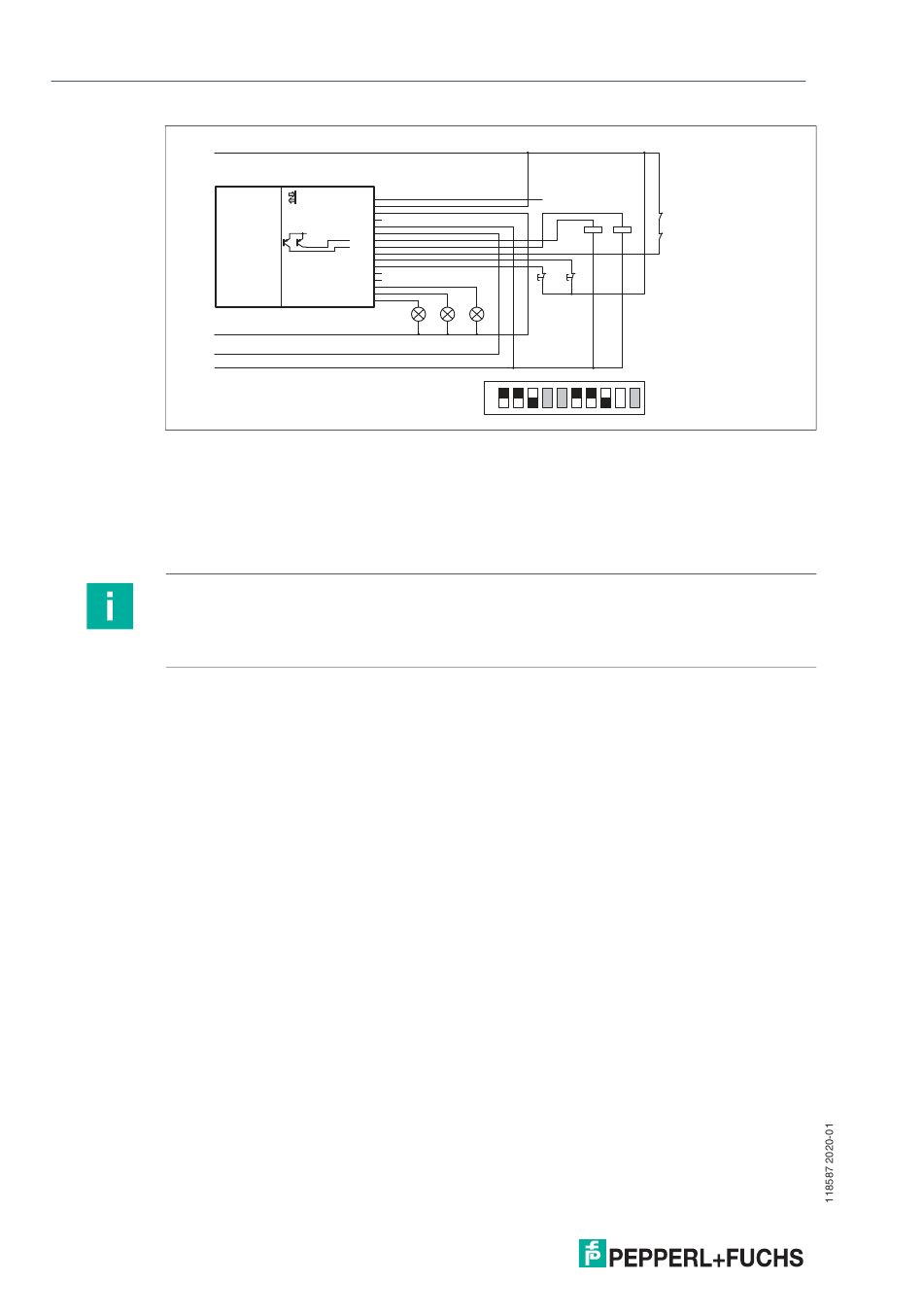

Abbildung 9.10Empfangseinheit SLPC8-2-A mit Umlenkspiegel
9.7
Anwendungscheckliste
Eine Auflistung wichtiger Stichworte soll Ihnen helfen, Fehler bei der Planung, Errichtung und
bei Betrieb der Schutzeinrichtung zu vermeiden. Diese Anwendungscheckliste ist nicht voll-
ständig und bei jedem konkreten Anwendungsfall anzupassen.
Hinweis!
Geltende Normen und Gesetze beachten
Beachten Sie beim Einsatz optoelektronischer Schutzeinrichtungen die geltenden Normen und
Gesetze. Je nach Einsatzgebiet kann es Unterschiede geben.
Vor der Installation
Sind alle geltenden Normen und Vorschriften beachtet worden?
■
Entsprechen die technischen Daten des SLCP(M) den Anforderungen der Anwendung?
■
(Bsp. Auflösung, Schutzfeldhöhe, Betriebsspannung)
Wird die nach EN50178 oder EN60947-1 geforderte Überspannungskategorie an den
■
Anschlüssen eingehalten?
Ist die elektrische Ausrüstung, die Verdrahtung und der Überstromschutz nach IEC
■
60204-1:2009 ausgelegt?
Ist Platz vorhanden für die Montage und Demontage der Komponenten?
■
Sind die ermittelten Abstände zwischen dem Schutzfeld und dem Gefahrenbereich sowie
■
zu spiegelnden Flächen eingehalten?
Nach der Installation
Ist bei aktivierter Anlauf-/ Wiederanlaufsperre der Anlauffreigabeeingang beschaltet?
■
Ist der Leuchtmelder für die Anlaufbereitschaft angeschlossen?
■
Ist der Testeingang beschaltet?
■
Befindet sich die rot/grüne Anzeige zur Meldung des Zustands der OSSD-Ausgänge an
■
einer sichtbaren Stellen?
Sind alle Komponenten korrekt verbunden?
■
Ist das SLCP(M) so angeordnet, dass das Schutzfeld nicht überwunden werden kann
■
und wird vermieden, dass sich eine Person unbemerkt im Gefahrenbereich aufhalten
kann?
Ist das SLCP(M) justiert?
■
44
1
Schirmung
3
24V
2
0V
4
nicht belegt
5
0V OSSD Versorgung
6
+24VDC OSSD Versorgung
7
OSSD 1
8
OSSD 2
9
EDM
10
Anlauffreigabe
11
Reset
12
schwaches Signal
13
nicht belegt
14
Anlaufbereitschaft
15
OSSD Aus
16
OSSD Ein
H1
H2
GN
RD
DIP-Schalter
Funktionserde
K1A
K2A
TA1
TA2
Reset
Restart
H3
YE
1
2
3
4
5
6
7
8
9
10
K1B
K2B
