Sicherheits-Lichtgitter SLP/SLPC und SLP/SLPCM
Produktbeschreibung
Klemme
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

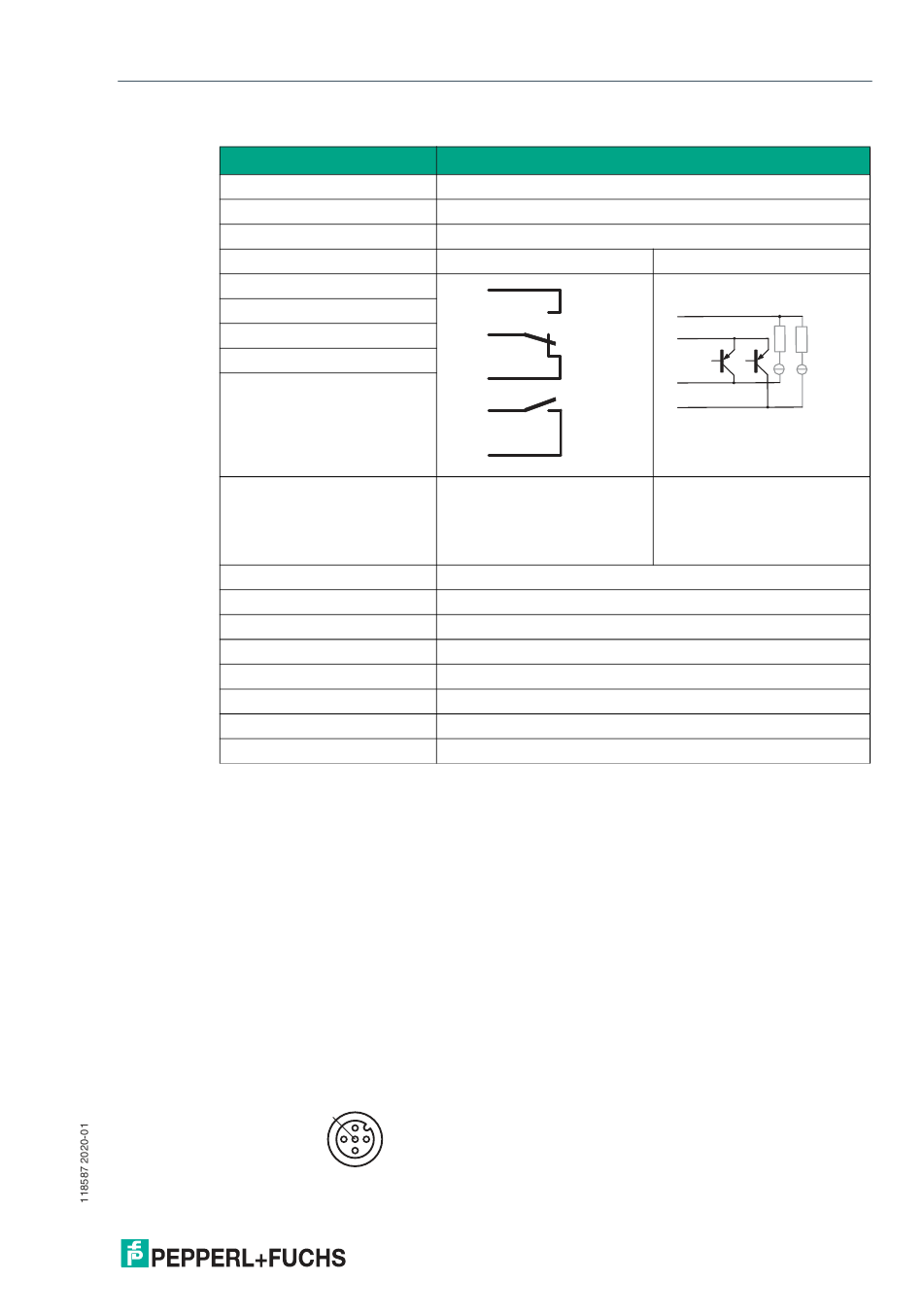

Tabelle 4.3
Das Kabel ist von der Außenseite durch die Kabelverschraubung zu schieben. In die neben
jeder Klemmstelle liegende Öffnung ist ein kleiner Schraubendreher (Größe ca. 2 mm) einzu-
drücken. Durch Drücken des Schraubendrehers von der Klemme weg wird die Klemme geöff-
net. Die Ader wird eingeschoben und der Schraubendreher wird herausgezogen. Die Ader ist
nun geklemmt. Das Lösen der Adern erfolgt auf dem umgekehrten Wege. Nach der Klemmung
aller Adern wird die Kabelverschraubung angezogen, damit sie dicht ist. Anschließend wird die
Anschlusskappe aufgesetzt und festgeschraubt.
Kabel = n x 0,08 ... 1,5 mm²; Durchmesser 5 ... 10 mm; n = Anzahl der benötigten Anschlüsse.
4.3.2
Frontanschlüsse SLPCM
Die Anschlüsse sind alternativ zu einer Belegung im Klemmraum. Die Frontschlüsse des
SLPCM sind 4- bzw. 5-polige M12-Buchsen. Je nach Ausführung des SLPCM gibt es eine
unterschiedliche Anzahl von Anschlüssen. Über die Frontanschlüsse werden die Verbindun-
gen zum Sender, zu den Mutingsensoren und der externen Mutinglampe realisiert.
Interne Funktion
Funktionserde
0 V
24 V
Relaisausgang
4
5
6
7
8
4: OSSD 1 Schließer
5: OSSD 1 gemeinsam
6: OSSD 1 Öffner
7: OSSD 2 Schließer
8: OSSD 2
Eingang Relaismonitor (EDM)
Eingang Anlauffreigabe (Restart)
Eingang Reset
PNP-Ausgang Funktionsreserve (Verschmutzung)
PNP-Ausgang Mutinglampe (nur bei SLPCM)
PNP-Ausgang Anlaufbereitschaft
PNP-Ausgang Meldung OSSD Aus
PNP-Ausgang Meldung OSSD Ein
Anschlüsse Klemmenraum SLPC(M)
1
5
4
2
3
Halbleiterausgang
5
6
7
8
4: nicht belegt
5: 0 V OSSD Versorgung
6: 24 V OSSD Versorgung
7: OSSD 1
8: OSSD 2
