Sicherheits-Lichtgitter SLP/SLPC und SLP/SLPCM
Produktbeschreibung
4.1.1
Aufbau
Sender

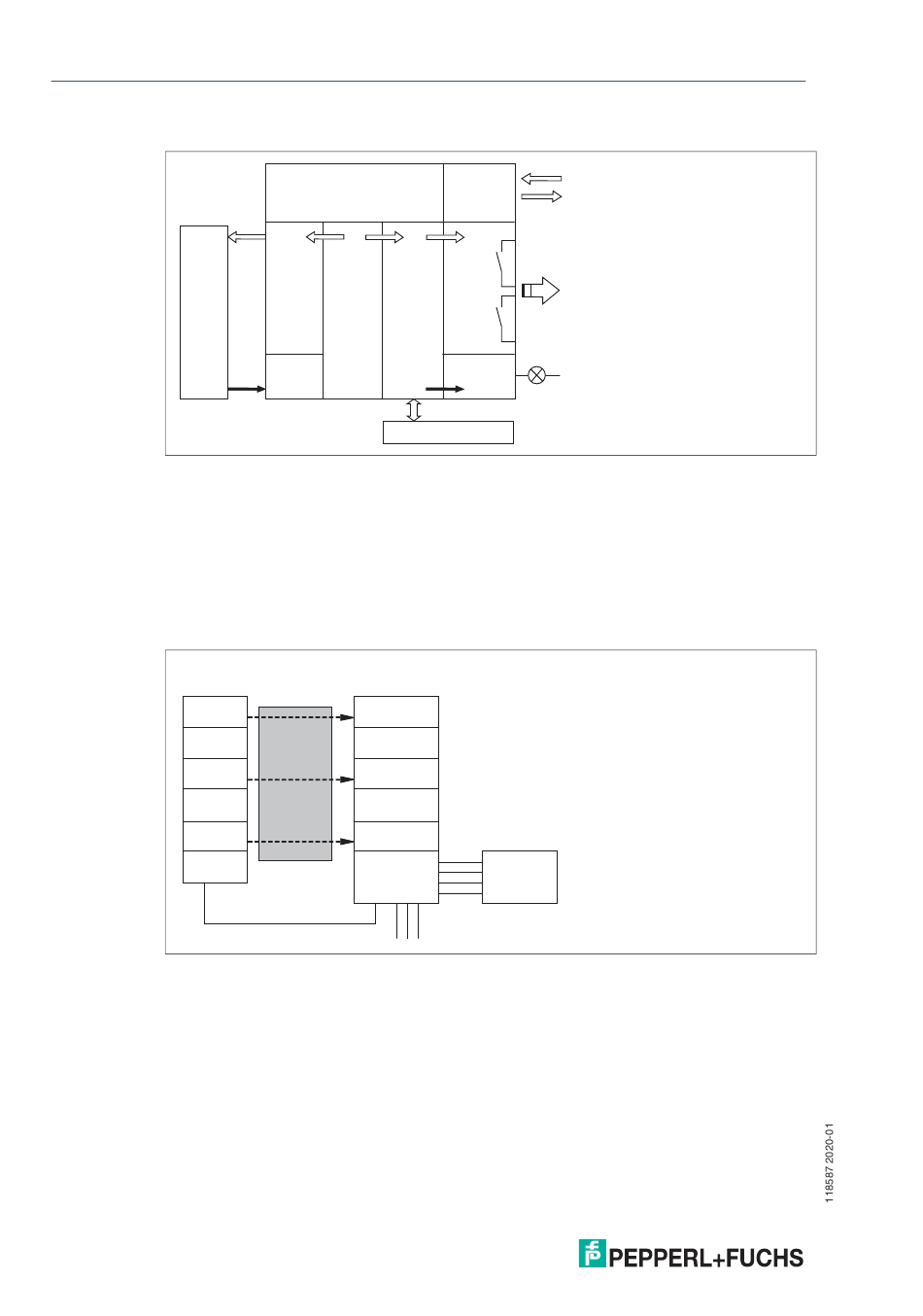

Abbildung 4.1 Darstellung des Sicherheitssystems SLPC/SLP (SLPCM/SLP)
Das Sicherheitslichtgitter SLPC/SLP (SLPCM/SLP) besteht aus der Empfangseinheit mit inte-
grierter Auswertung SLPC(M) und dem Lichtschrankensender SLP. Die Empfangseinheit
SLPC(M) steuert den Lichtschrankensender SLP an, empfängt dessen Licht und wertet
Lichtstrahlunterbrechungen und andere Sicherheitssignale aus. Für die Befestigung des Licht-
schrankensender SLP und der Empfangseinheit SLPC(M) wird ein Montagesatz angeboten,
der aus einem Montagewinkel und Kleinteilen besteht. Zur Befestigung jeder Einheit werden
mindestens zwei Montagesätze benötigt. Über Nuten im Lichtschrankenprofil ist auch eine
direkte Befestigung möglich, wenn die Befestigungseinrichtung die korrekte, verwindungsfreie
Ausrichtung der Profile sicherstellt.
SLPxx-3
Sender
Sender
Sender
Abbildung 4.2 Darstellung SLPCMxx-3 mit Sender SLPxx-3-T
10
Empfangseinheit mit
integrierter Auswertung
Sender-
An-
Muting-
an-
steuerung
baustein
steuerung
und
Über-
wachung
Schutz-
Schutz-
strahlen
Empfänger
strahlen
SLPCMxx-3
Empfänger
Schutz-
strahlen
Empfänger
Empfänger
Auswerte-
einheit
Steuer-
eingänge
Melde-
ausgänge
OSSD-
Ausgang
1+2
Not-Aus
Ansteuerung
Mutinglampe
0 V
Mutingsensoren
Muting-
sensoren
