Sicherheits-Lichtgitter SLP/SLPC und SLP/SLPCM
Installation
5
Installation
5.1
Vorbereitung
Sicherheitsabstand
Zwischen Schutzfeld und Gefahrenstelle ist ein Mindestabstand einzuhalten, um zu gewährlei-
sten, dass eine Gefahr bringende Bewegung zum Stillstand gekommen ist bevor eine Berüh-
rung durch eine Person möglich ist.
Sendereinheit

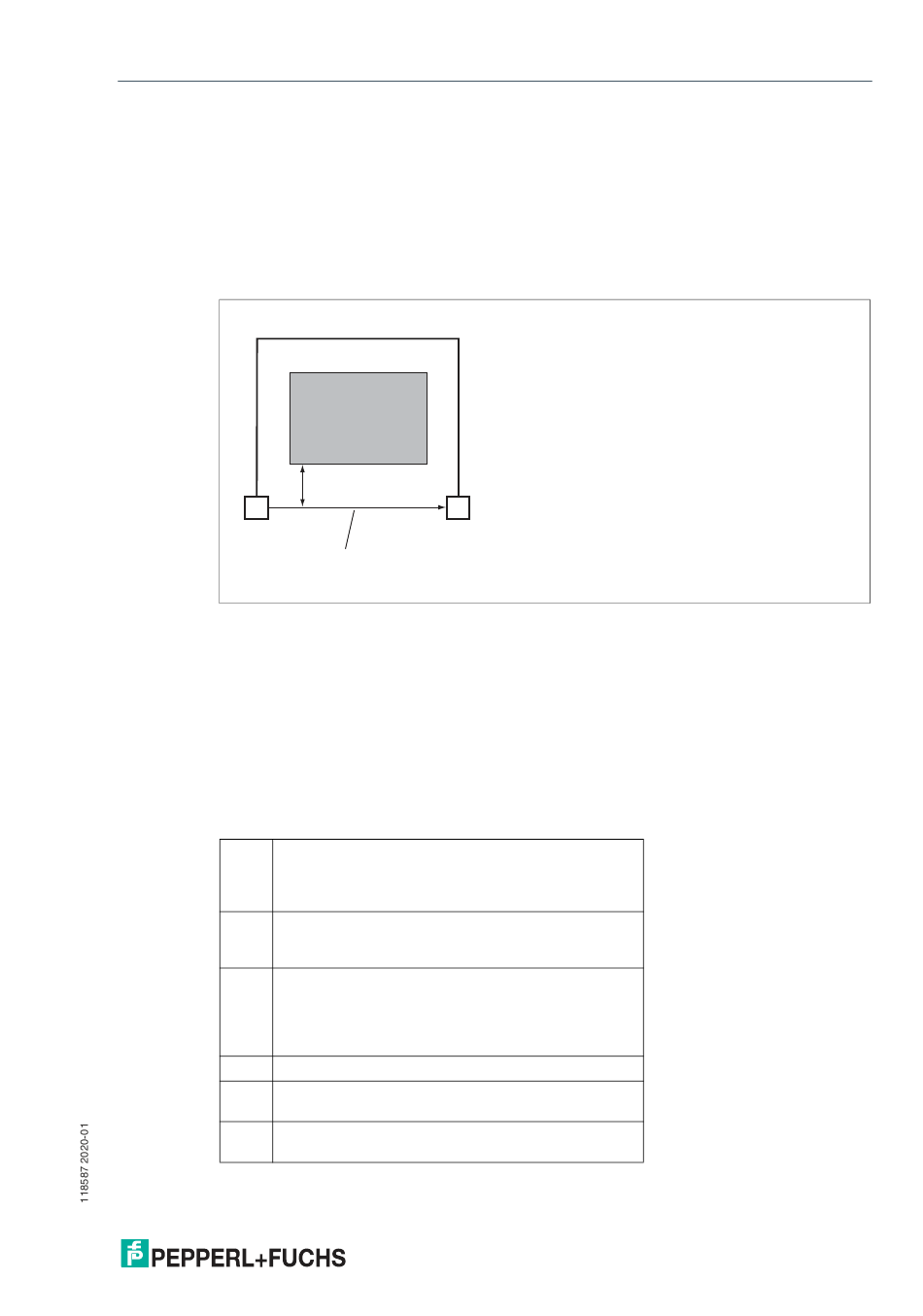

Abbildung 5.1 Erläuterung zum Sicherheitsabstand
Dieser Abstand ergibt sich aus der Nachlaufzeit der Maschine, der Ansprechzeit des Sicher-
heits-Systems und der Bewegungsgeschwindigkeit der Person, die in den Gefahrenbereich
eindringt (EN ISO 13855).
Um die notwendigen Abstände bei Übergreifen des Schutzfeldes einzuhalten, wenden Sie zur
Ermittlung des Mindestabstandes bei senkrecht angeordnetem Schutzfeld die Tabelle 1 der
EN ISO 13855 an. Falls Sie aus der Tabelle den Wert 0 ablesen, ermitteln Sie den Mindest-
abstand mit nachstehender Formel:
Nach EN ISO 13855 gilt:
S = K x T + C
Entsprechend ist:
S
Mindestsicherheitsabstand in mm,
d.h. der Abstand vom Gefahrenbereich zum Schutz-
feld
K
Konstante in mm/s, ist entsprechend der
Annäherungsgeschwindigkeit von Körperteilen zu
wählen
C
zusätzlicher Abstand in mm
Dieser Abstand hängt davon ab, wie weit eine Per-
son vor dem Auslösen der Schutzeinrichtung in den
Gefahrenbereich eindringen kann. mindestens 850
mm; weitere Anforderungen siehe EN 13855
T
Gesamtansprechzeit der Schutzeinrichtung in s,
t
Ansprechzeit des Schutzeinrichtung.
1
20 ms (Halbleiter-OSSD) bzw. 40 ms (Relais-OSSD)
t
Ansprechzeit der Schutzeinrichtung der Maschine
2
bis Stillstand
Gefahrenbereich
Mindestabstand S
Empfängereinheit
Schutzstrahlen
17
