Sicherheits-Lichtgitter SLP/SLPC und SLP/SLPCM
Anhang
Mechanische Daten
Schutzart
Anschluss
Anschlussoptionen
Material
Gehäuse
Lichtaustritt
Masse
Strahlabstände A und Gehäuselänge L
Strahlanzahl
2
3
4
9.2
Abmessungszeichnung
Sicherheits-Lichtgitter SLPC(M)/SLP
Option -L mit Mutinglampe
(nur bei Empfänger)
ø 57

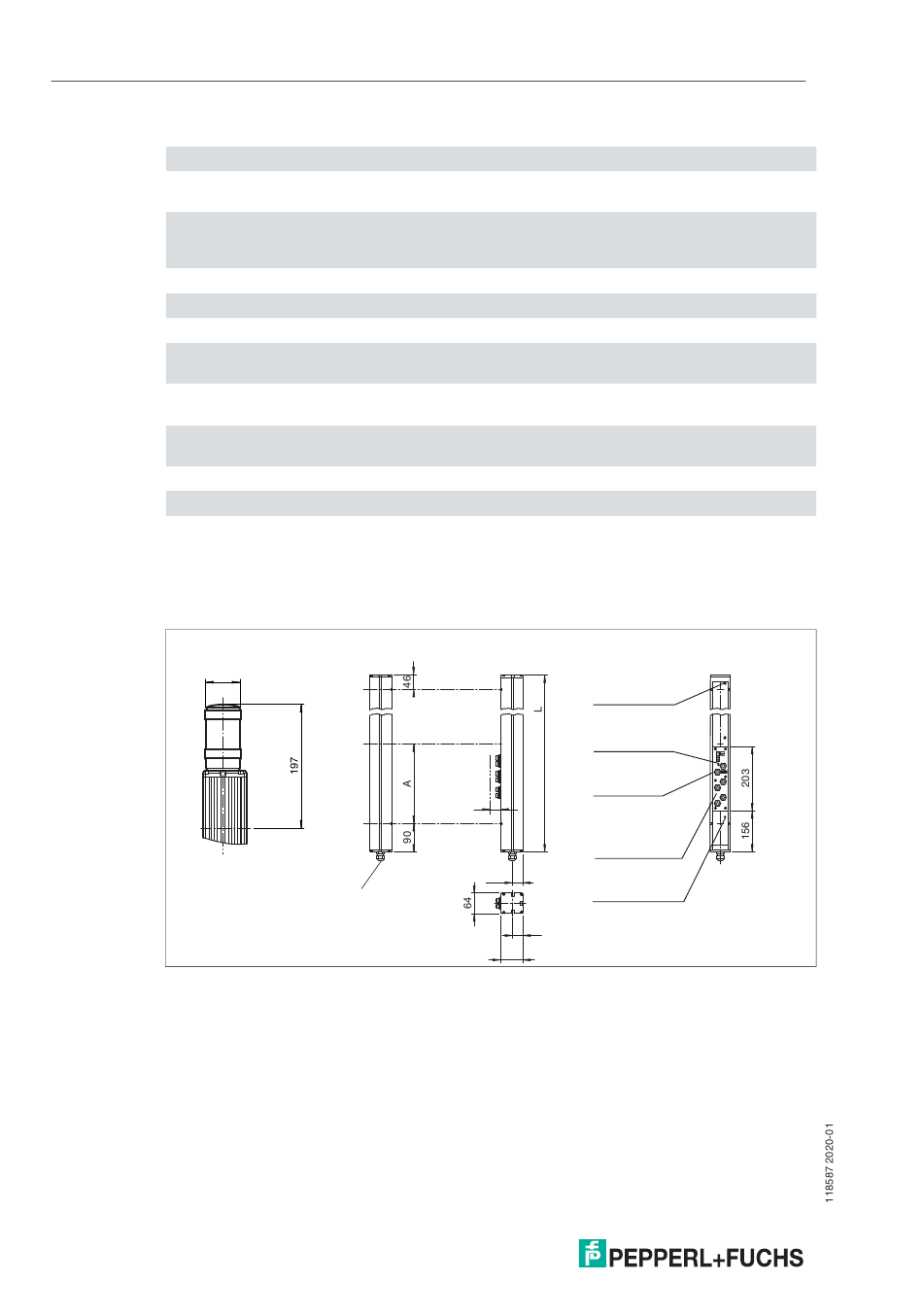

Abbildung 9.1 Abmessungen SLPC(M)/SLPxx-2,3,4
34
IP65
Kabelverschraubung M16 ,
Klemmraum mit Cage-Klemmen
Weitere Anschlussoptionen auf Anfrage:
Steckverbinder DIN 43 651 Hirschmann, Sender: 6-polig+PE,
Empfänger: 11-polig+PE
Strangpressprofil, RAL 1021 (gelb) beschichtet
Kunststoffscheibe
2.3 kg ... 3.7 kg
abhängig von der Strahlanzahl des Lichtgitters
Strahlabstand A/mm
500
400
300
Sendeeinheit
SLPxx-2,3,4
Leucht-
melder
oberster
Strahl
Kabelverschrau-
bung M16
Empfänger
SLPCMxx-2,3,4
Zustandsanzeige
Schutzstrahl
Anschluss
Strahl 2
Mutinglampe
Anschluss
Sender
H
Anschluss
Strahl 1
Muting Sensoren
MS1 ... MS4
33,5
Zustandsanzeige
Schutzstrahl
32
70
Gehäuselänge L/mm
(ohne Kabelverschraubung)
636
936
1036
Muting
T1-T4
MS4
MS3
MS2
MS1
