Sicherheits-Lichtgitter SLP/SLPC und SLP/SLPCM
Installation
Mindestabstand des Schutzfeldes zu spiegelnden Flächen
Schutzfeldbreite/Reichweite [m]
0,2 - 3,0
4,0
5,0
6,0
8,0
10
15
5.2
Montage
Zur Befestigung des Sicherheits-Lichtgitters stehen unterschiedliche Haltewinkel zur Verfü-
gung.
Montieren
1.
Richten Sie die Sender- und Empfängereinheit so aufeinander aus, dass Sie sich in gleicher
Höhe parallel gegenüber stehen.
2.
Richten Sie die Sender- und Empfängereinheiten parallel zueinander aus.
3.
Die Funktionsreserveanzeige unterstützt die optimale Ausrichtung.
Hinweis!
Sicherheitslichtgitter sollten derart angeordnet werden, dass die Sender SLP, die an
verschiedenen Empfangseinheiten SLPCM angeschlossen sind, nicht die Empfänger einer
anderen Empfangseinheit bestrahlen können.
E1

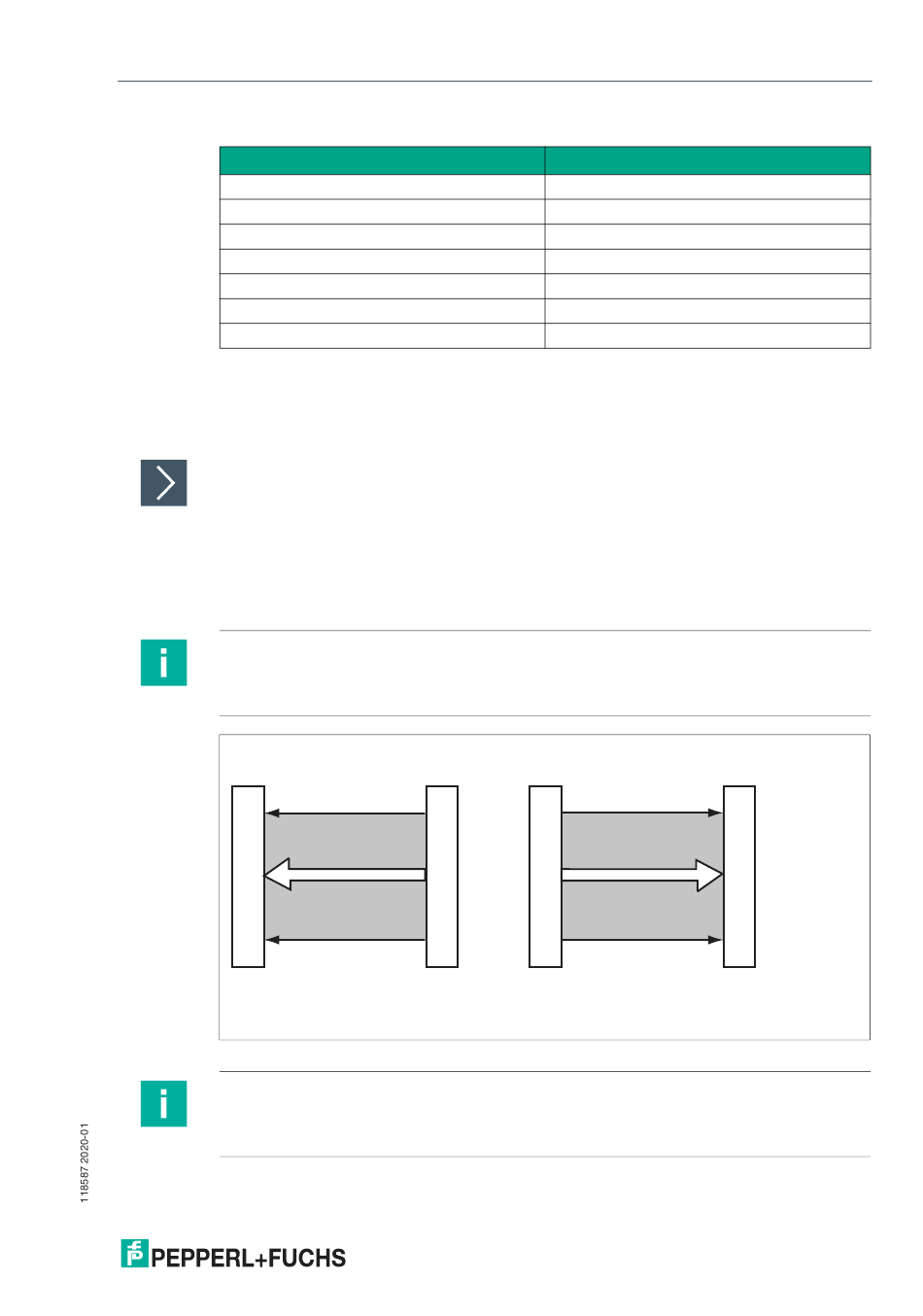

Abbildung 5.3 Mehrfachanordnung
Hinweis!
Bei der Einbindung des SLPC(M) in das sicherheitsgerichtete Steuersystem der Maschine sind
unter anderem die Hinweise der EN IEC 61496-1 zu berücksichtigen (Anschaltung der der
BWS nachgeschalteten Steuerelemente).
Mindestabstand [mm]
135
175
220
265
350
450
660
S1
S2
E2
19
