3.5.5 Ethernet für Modbus anschließen
8013740/16LH/V1-7/2020-01| SICK
Irrtümer und Änderungen vorbehalten
Gilt nur Geräteausführungen mit Option „Modbus".
Bauteile
1 Ex-Schnittstellenrelais
●
2 Anschlussmodule für Ethernet (CAT6a, 1 Stück als Reserve)
●
1 Hutschienen-Adapter (in der Sendereinheit eingebaut)
●
1 kurzes Ethernetkabel (2x RJ45 für die interne Verbindung)
●
Installation
1 Bei MCS300P Ex Kategorie 2G:
– Das Ex-Schnittstellenrelais installieren.
– Die Ethernetleitungen über dieses Ex-Schnittstellenrelais
führen.
– Die Vorschriften und Spezifikationen beachten, die am
Einbauort für Netzwerkanschlüsse gelten.
2 Das Ethernetkabel durch die Kabelverschraubung für
Ethernetkabel in die Sendereinheit führen. Sicheren Kontakt
zwischen Schirm des Signalkabels und Kabelverschraubung
herstellen:
▸
Im Bereich der Kabelverschraubung den äußeren Schirm
des Ethernetkabels freilegen (ca. 10 mm).
▸
Das Ethernetkabel einführen, bis der freigelegte Schirm die
Kontaktposition erreicht hat.
3 Die Kabelverschraubung gasdicht verschrauben.
4 Das Ethernetkabel mit dem Anschlussmodul verbinden.
5 Das fertige Anschlussmodul auf die Hutschiene setzen.
6 Anschlussmodul und Elektronikkarte mit dem kurzen
Ethernetkabel verbinden.

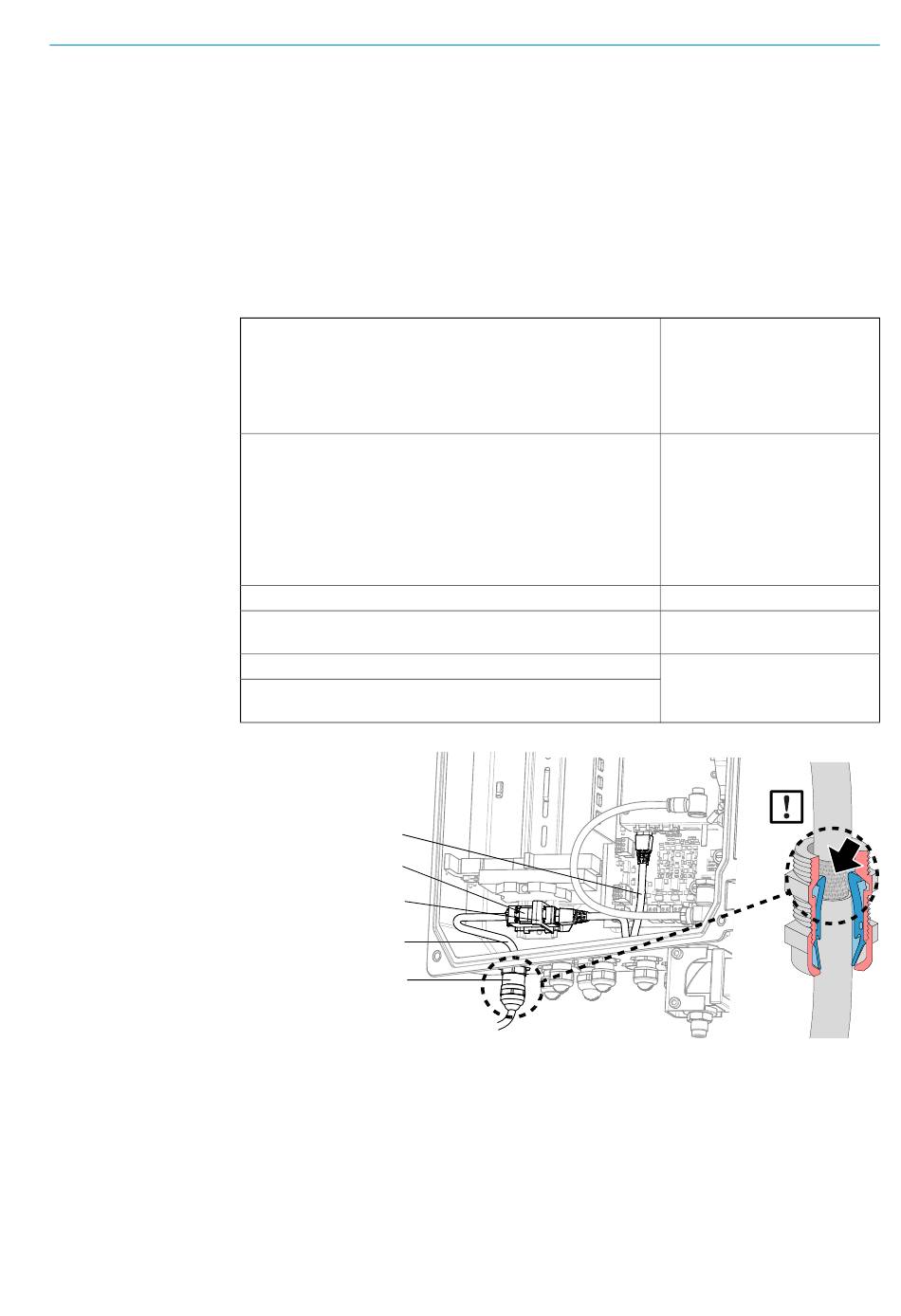

Abb. 14: Ethernetanschluss
Kurzes Ethernetkabel
Anschlussmodul
Hutschienen-Adapter
Ethernetkabel
Kabelverschraubung für
Ethernetkabel
INSTALLATION
siehe „Ex-Peripherie anschließen
(bei MCS300P Ex Kategorie
2G)", Seite 29
siehe Abb. 14
siehe Seite 24
siehe „Handhabung des
Anschlussmoduls", Seite 32
siehe Abb. 14
