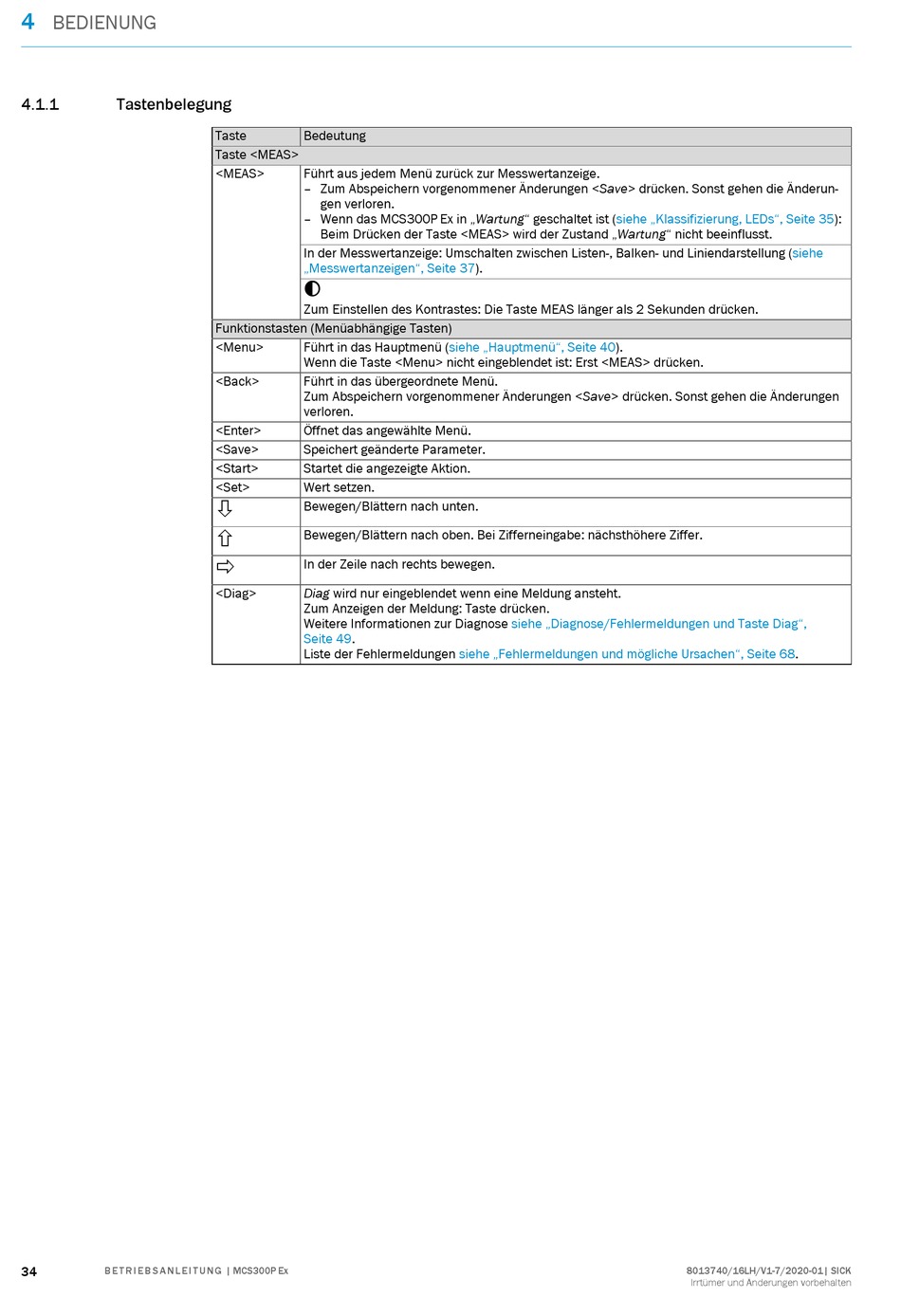

Tastenbelegung - SICK MCS300P Ex Betriebsanleitung

4
BEDIENUNG
4.1.1

Tastenbelegung

34
B E T R I E B S A N L E I T U N G | MCS300P Ex
Taste Bedeutung
Taste <MEAS>
<MEAS> Führt aus jedem Menü zurück zur Messwertanzeige.
– Zum Abspeichern vorgenommener Änderungen <Save> drücken. Sonst gehen die Änderun-
gen verloren.
– Wenn das MCS300P Ex in „Wartung" geschaltet ist
Beim Drücken der Taste <MEAS> wird der Zustand „Wartung" nicht beeinflusst.
In der Messwertanzeige: Umschalten zwischen Listen-, Balken- und Liniendarstellung
„Messwertanzeigen", Seite

Zum Einstellen des Kontrastes: Die Taste MEAS länger als 2 Sekunden drücken.
Funktionstasten (Menüabhängige Tasten)
<Menu> Führt in das Hauptmenü
Wenn die Taste <Menu> nicht eingeblendet ist: Erst <MEAS> drücken.
<Back> Führt in das übergeordnete Menü.
Zum Abspeichern vorgenommener Änderungen <Save> drücken. Sonst gehen die Änderungen
verloren.
<Enter> Öffnet das angewählte Menü.
<Save> Speichert geänderte Parameter.
<Start> Startet die angezeigte Aktion.
<Set> Wert setzen.

Bewegen/Blättern nach unten.

Bewegen/Blättern nach oben. Bei Zifferneingabe: nächsthöhere Ziffer.

In der Zeile nach rechts bewegen.
<Diag> Diag wird nur eingeblendet wenn eine Meldung ansteht.
Zum Anzeigen der Meldung: Taste drücken.
Weitere Informationen zur Diagnose
Seite 49.
Liste der Fehlermeldungen
(siehe „Klassifizierung, LEDs", Seite
37).
(siehe „Hauptmenü", Seite 40).
siehe „Diagnose/Fehlermeldungen und Taste Diag",
siehe „Fehlermeldungen und mögliche Ursachen", Seite
35):
(siehe
68.
8013740/16LH/V1-7/2020-01| SICK
Irrtümer und Änderungen vorbehalten
