Installation von EJ-Modulen
E-Bus-Spannungsversorgung mit CXxxxx und EK1110-0043
Der Embedded PC versorgt die angereihten EtherCAT-Klemmen und den EtherCAT-EJ-Koppler
• mit einer Versorgungsspannung 24 V
die Busklemmenelektronik versorgt.
Die CXxxxx versorgen den E-Bus mit max. 2.000 mA E-Bus-Strom. Wird durch die angefügten
Klemmen mehr Strom benötigt, sind Einspeiseklemmen bzw. Netzteil-Steckmodule zur E-Bus-
Versorgung zu setzen.
• mit einer Peripheriespannung Up von 24 V
Der EtherCAT-EJ-Koppler EK1110-0043 leitet über den rückwärtigen Stecker
• die E-Bus Signale,
• die E-Bus Spannung U
• die Peripheriespannung U
an das Signal-Distribution-Board weiter.

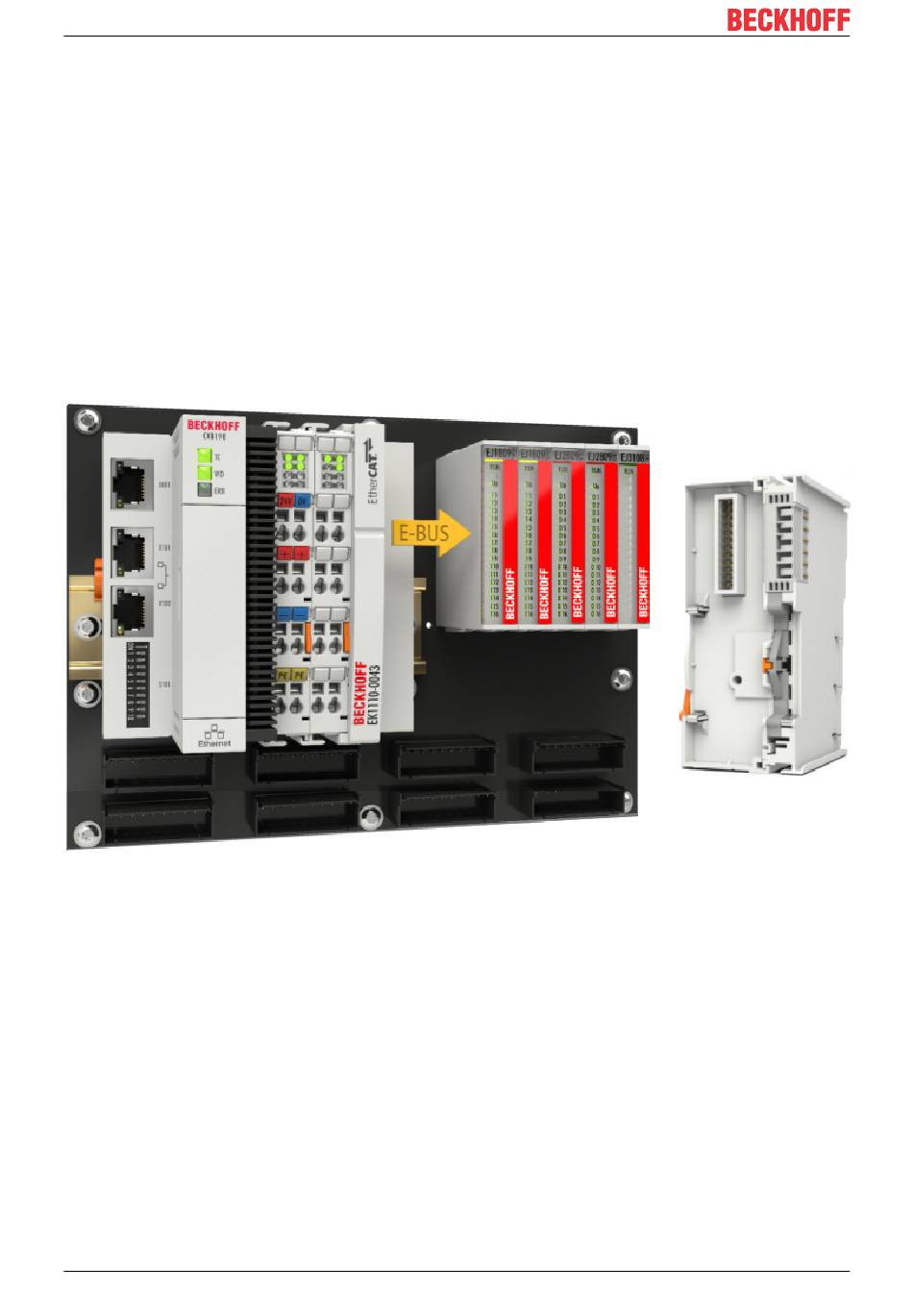

Abb. 6: Leiterkarte mit Embedded PC, EK1110-0043 und EJxxxx, Rückansicht EK1110-0043
